Опис
Це універсальний перетворювач, який буде підтримувати на виході встановлену напругу, незалежно від того вища або нижча вхідна напруга від встановленої.
Тобто він автоматично буде або знижувати, або підвищувати вхідну напругу до заданої величини.
Регулюється вихідна напруга та максимальний струм навантаження.

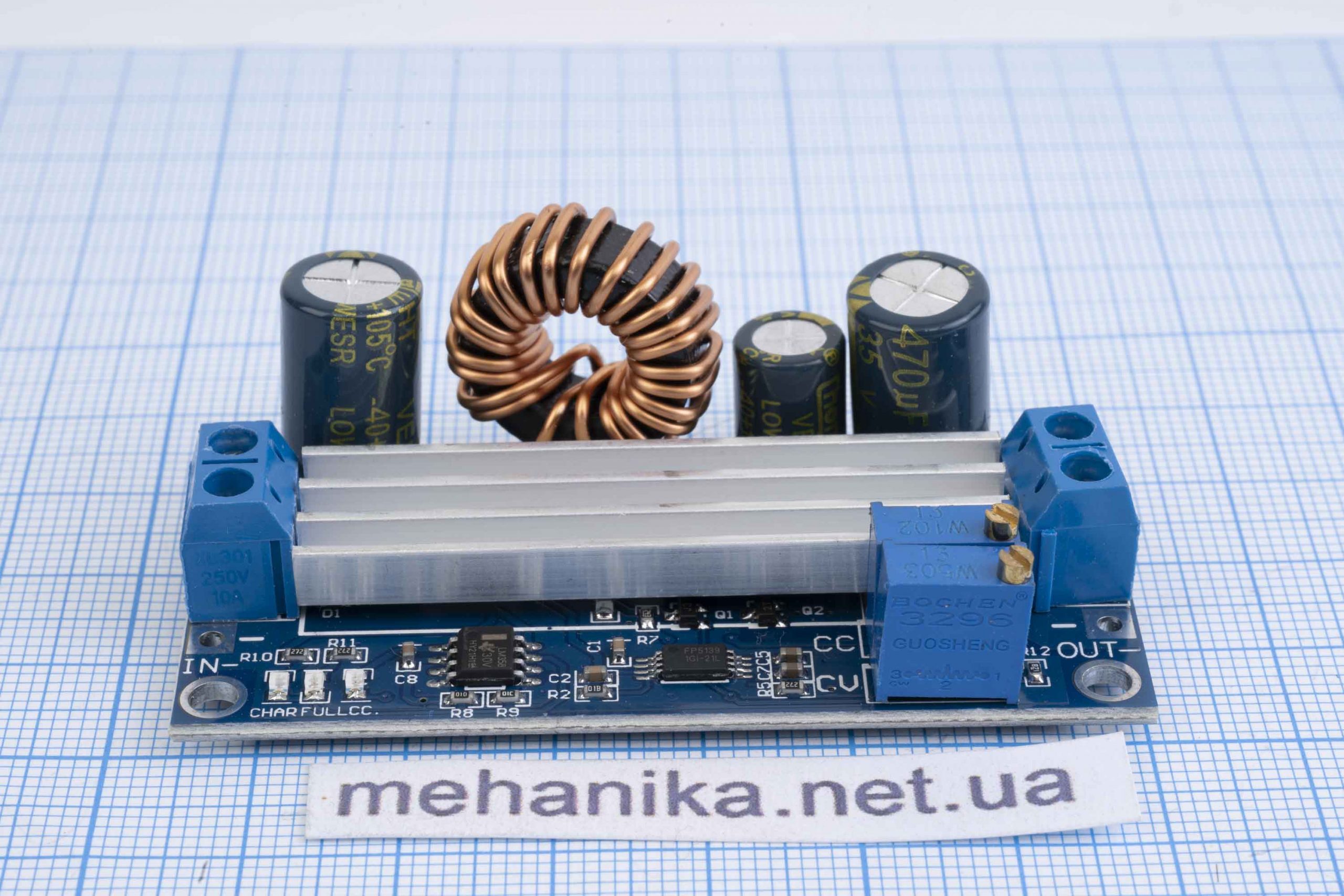

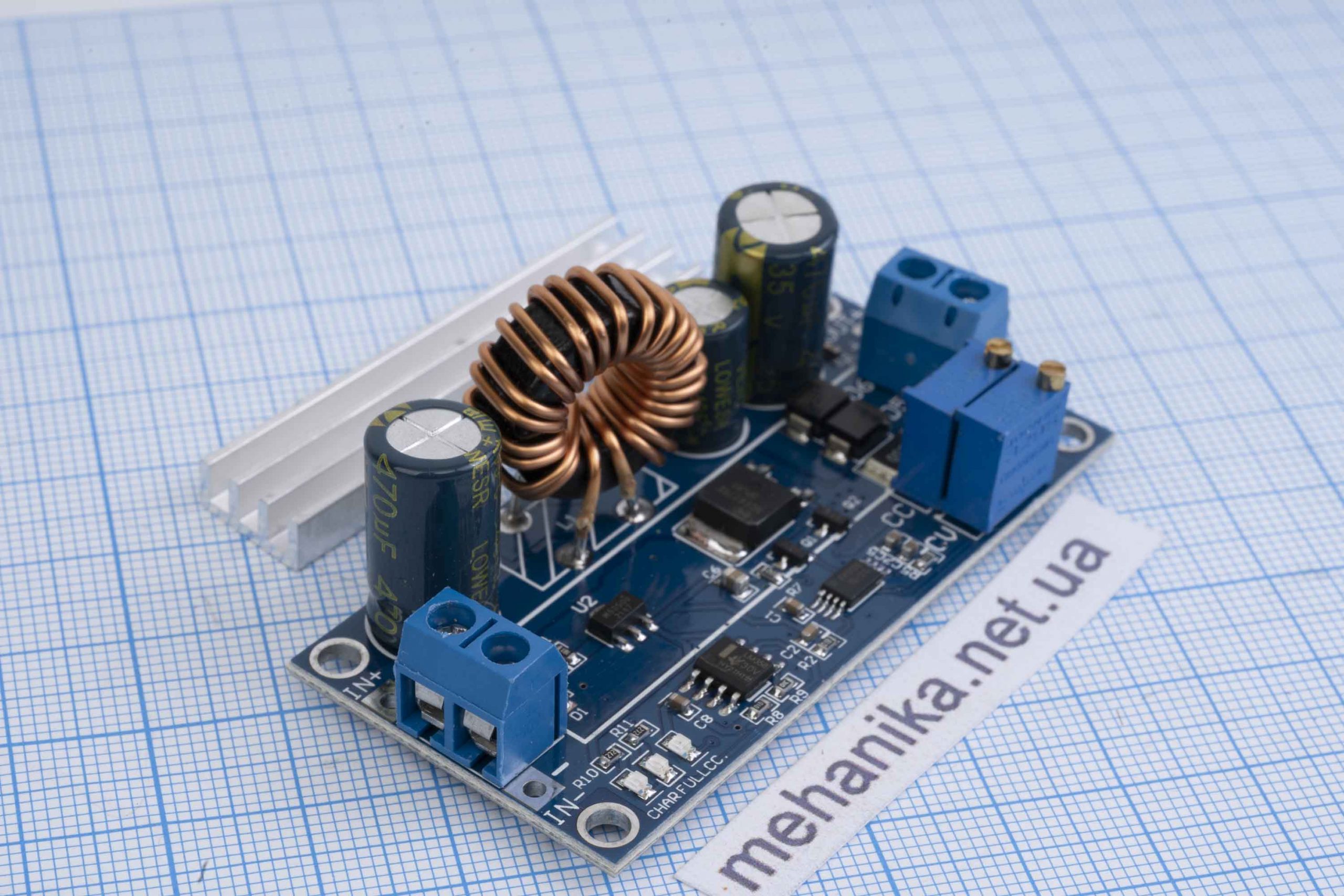

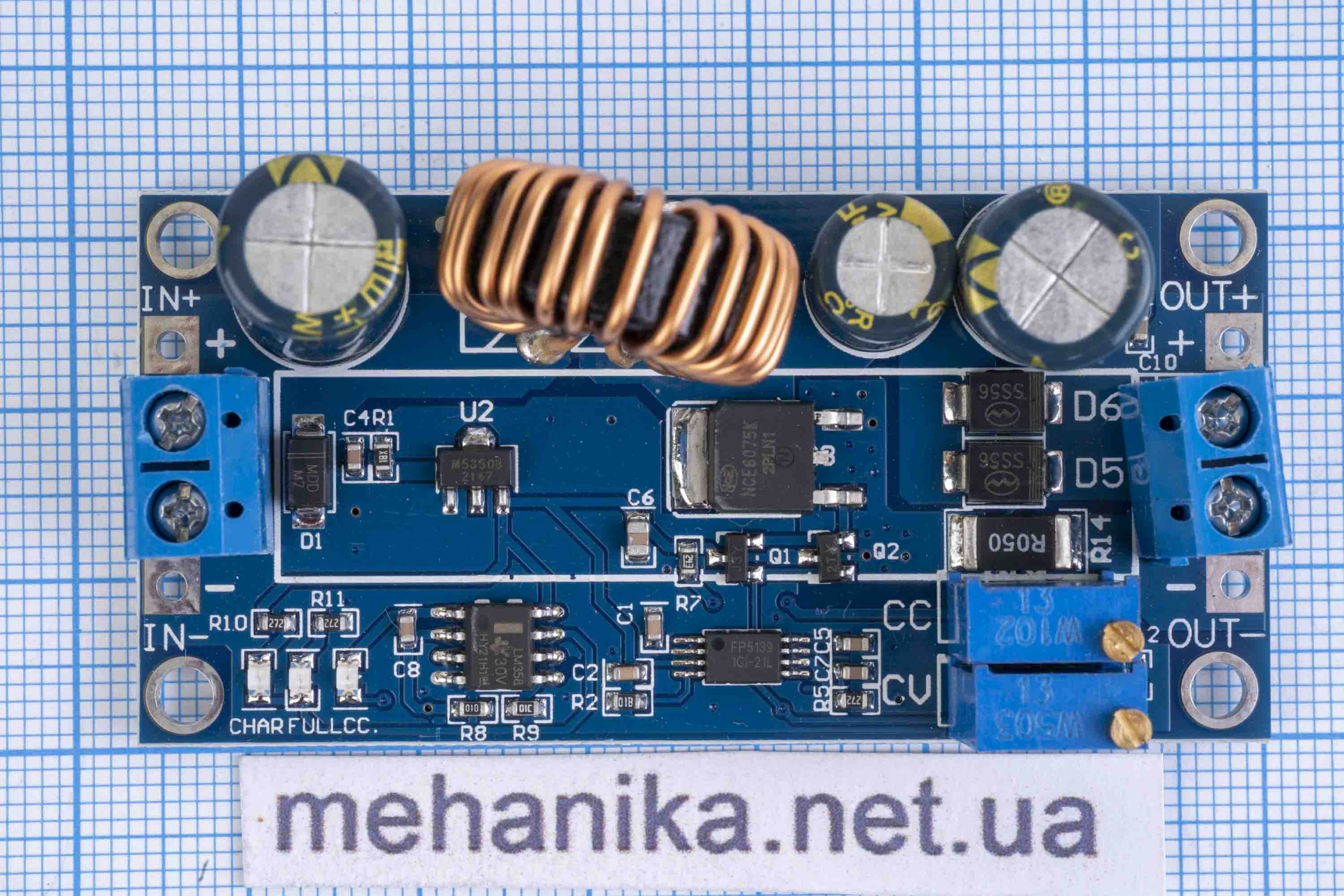

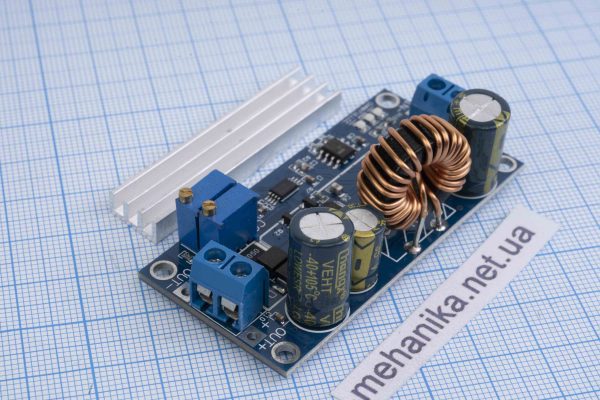

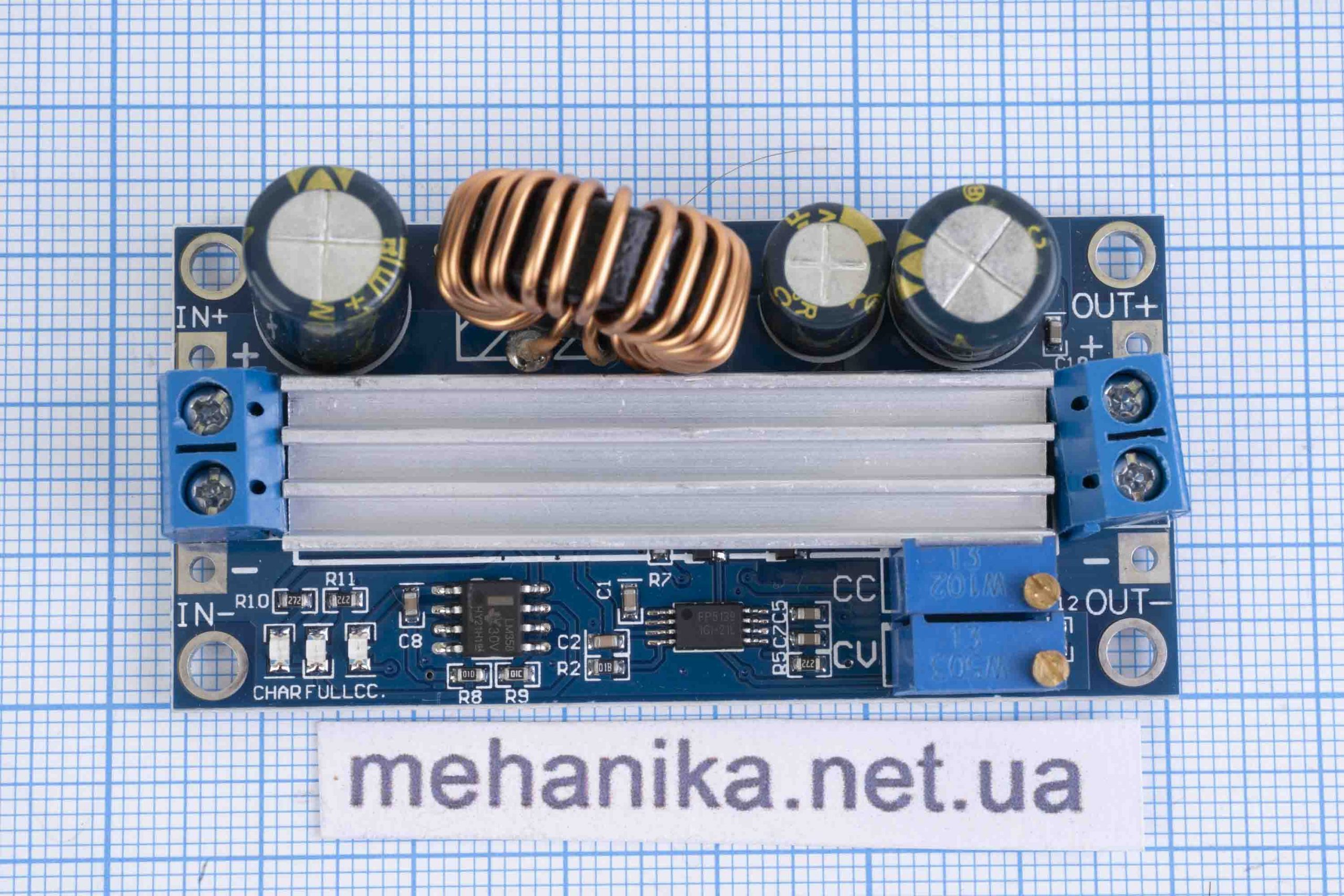

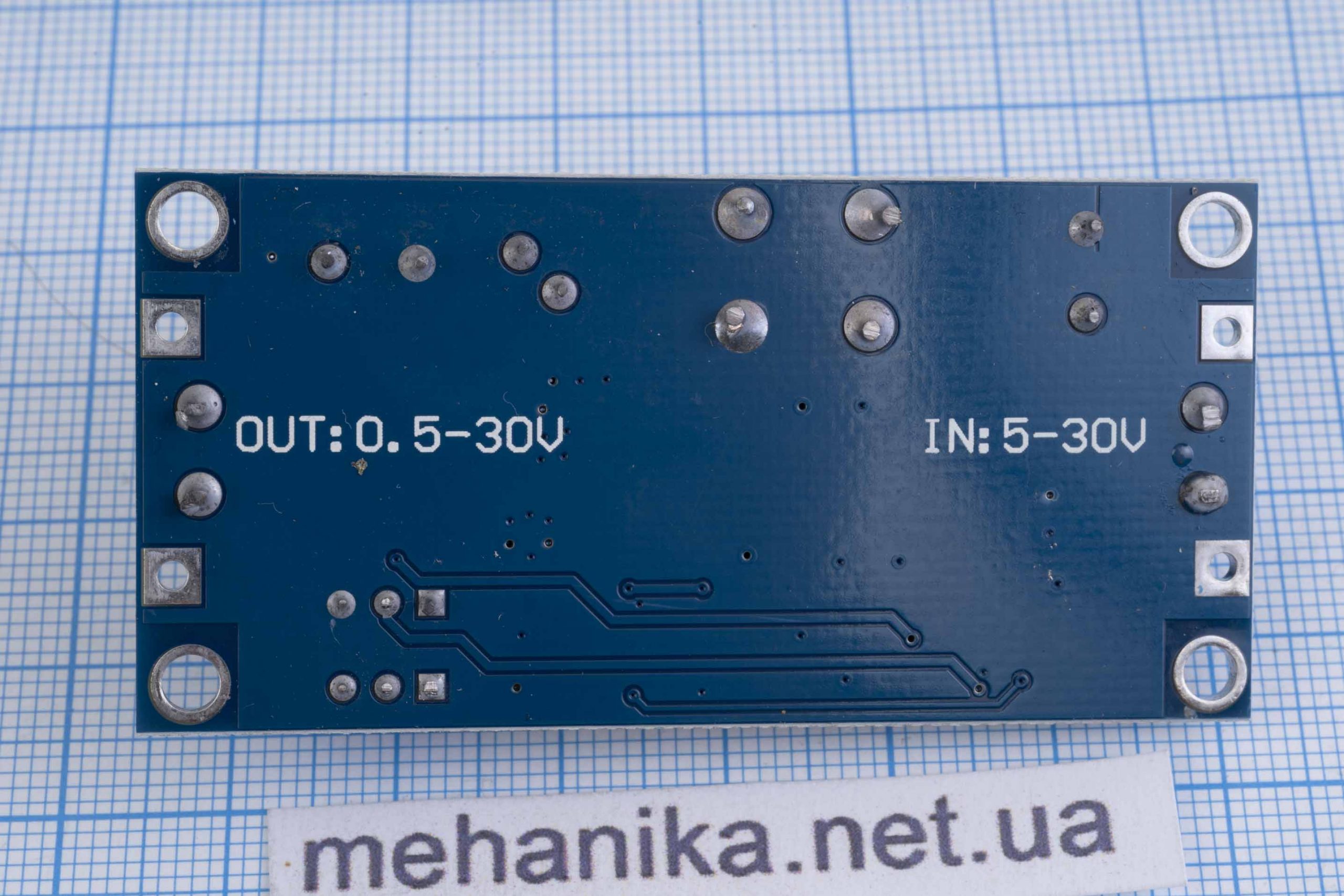

Виконаний на мікросхемі-перетворювачі FP5139. Силова частина – ключ MOSFET транзистор NCE6075K, пара випрямних діодів Schottky SS56.
ВАЖЛИВО! При використанні модуля, “мінус” входу та виходу не повинні бути гальванічно з’єднані, в іншому випадку струмовимірювальний резистор буде “закорочений” і обмеження максимального вихідного струму не працюватиме. Це може призвести до перевантаження та виходу з ладу модуля.
Технічні характеристики:
- Вхідна напруга: DC 5-30V
- Вихідна напруга: DC 0,5-30V (регульована)
- Струм навантаження: регульований, max 3A (додаткове охолодження до 4А)
- Вихідна потужність: природне охолодження <35W, додаткове <60W
- Діапазон робочих температур: -40°C…+85°C
- Частота внутрішнього перетворювача: 180 kHz
- ККД: ≤ 88%
- Захист від короткого замикання: Так
- Захист від включення зі зворотною полярністю: Ні
- Захист від зворотного струму на виході: Так
- Розміри: 65 мм x 32 мм x 21 мм
- Вага: 32 г (з радіатором)
Основні режими використання:
- знижуючий перетворювач з обмеженням максимального струму навантаження
- зарядний пристрій для різних акумуляторів
- потужний світлодіодний драйвер
Налаштування режиму знижувального перетворювача з обмеженням максимального струму навантаження:
Обертанням потенціометра регулювання вихідної напруги CV встановіть необхідну величину вихідної напруги.
Під’єднайте до виходу без підключеного навантаження мультиметр у режимі вимірювання струму 10A.
Фактично, це режим вимірювання струму короткого замикання на виході. Обертаючи потенціометр регулювання вихідного струму CC, встановіть максимальне значення струму навантаження, наприклад 2A. Після цього можна під’єднати навантаження. Коли вихідний струм досягне 2A, увімкнеться червоний сигнальний діод (CC).
При регулюванні слід мати на увазі – обертання проти годинникової стрілки – на зменшення, за годинниковою – на збільшення.
Налаштування режиму зарядного пристрою:
У цьому режимі потрібно встановити максимальну напругу заряду акумулятора та максимальний струм заряду (для літієвого акумулятора максимальна напруга заряду становить 4.2V, максимальний струм заряду дорівнює ємності).
Без підключеного навантаження, обертаючи потенціометр регулювання напруги, встановіть максимальну напругу заряду, наприклад 4.2V.
Під’єднайте до виходу без підключеного навантаження мультиметр і встановіть обмеження вихідного струму на рівні максимального струму заряду. Наприклад, для літій-іонного акумулятора ємністю 2200mAh це буде 2200mA.
Після виконання регулювань можна здійснювати заряд акумулятора.
На платі розташовані світлодіодні індикатори візуального контролю стану заряду. Коли струм заряду впаде до значення 0.1 від максимального струму заряду, вимкнеться відповідний світлодіодний індикатор процесу заряду (CHAR) та увімкнеться індикатор завершення заряду (FULL).
Налаштування режиму світлодіодного драйвера:
Для налаштування потрібно знати номінальну напругу світлодіода та максимальний струм через світлодіод.
Не підключаючи світлодіод до виходу перетворювача, встановлюємо вихідну напругу на рівні верхнього порогу номінальної напруги світлодіода. Потім не підключаючи світлодіод, встановлюємо обмеження вихідного струму перетворювача на рівні бажаного струму через світлодіод (але не вище максимального).
Процедури регулювання аналогічні описаним вище.
