Опис

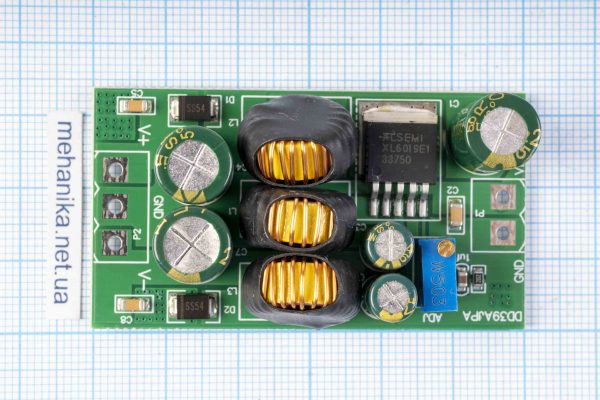

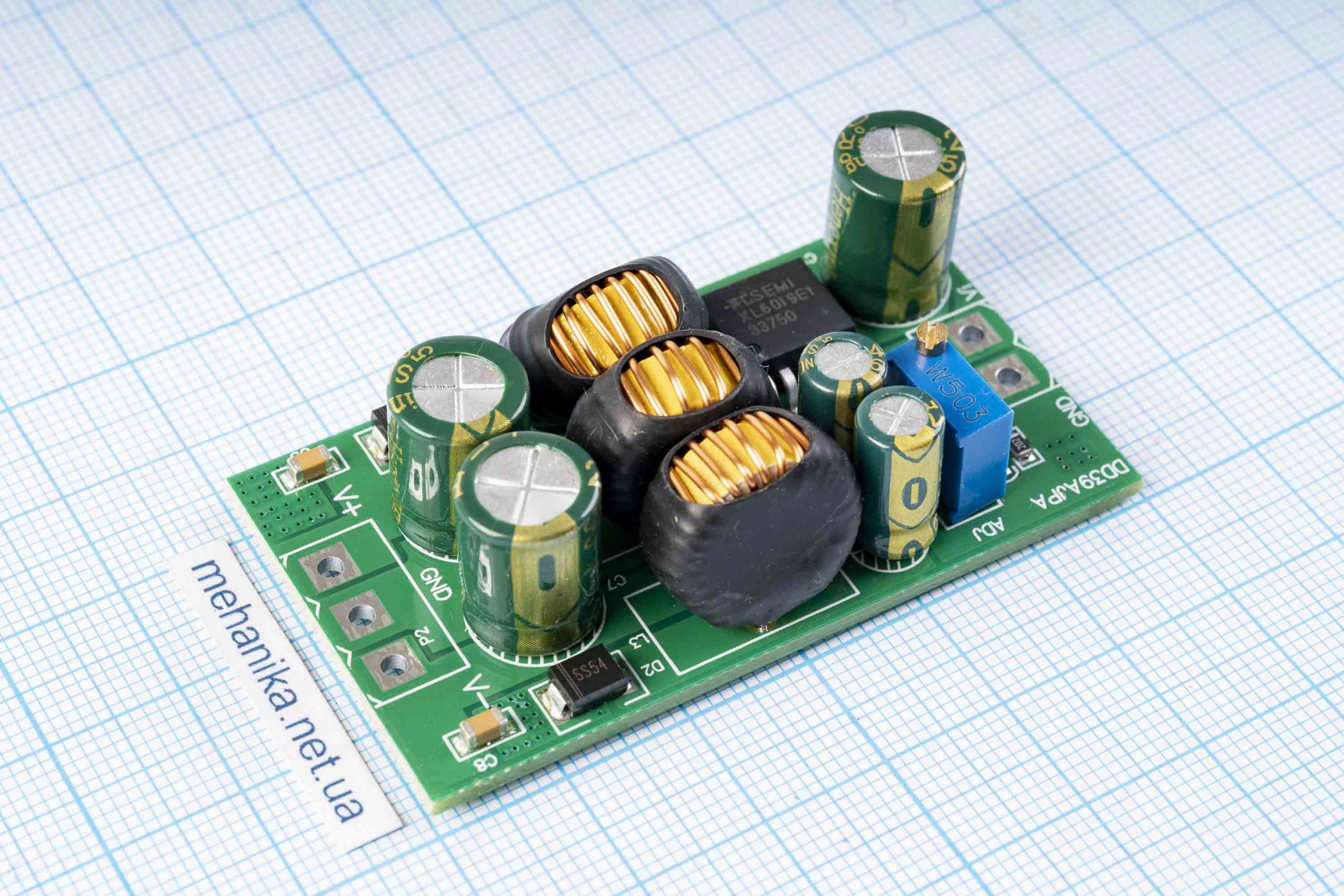

Імпульсний, двополярний DC-DC перетворювач напруги на основі системи XL6019.
Подаючи на вхід перетворювача постійну напругу в діапазоні від 3,6V до 30V, на виході отримуємо подвоєну симетричну вихідну напругу з регульованою величиною за допомогою потенціометра.
Користувач може встановити будь-яке симетричне значення напруги в діапазоні від ±3V до ±30V для позитивного виходу та негативного виходу. Так що на практиці з однієї вхідної напруги ми отримуємо подвійну симетричну вихідну напругу, що плавно регулюється за потреби.
Технічні характеристики:
- Тип: імпульсний DC-DC перетворювач напруги
- Перетворювач: Buck-Boost
- Чіп перетворювача: XL6019E
- Вхідна напруга: DC 3,6-30V
- симетрична вихідна напруга:
- плавне регулювання в діапазоні: від 3V до 30V, тобто на практиці можна встановити значення, наприклад:
- +9V та -9V
- +12V та -12V
- +24V та -24V
- +30V і -30V
- плавне регулювання в діапазоні: від 3V до 30V, тобто на практиці можна встановити значення, наприклад:
- Потенціометр для плавного регулювання вихідної напруги
- Максимальна вихідна потужність: 20W
- Струм спокою: 3-4 mA
- Робоча частота перетворювача: 180 kHz
- ККД: від 69% до 89%
- Роз’єми живлення та виходу: клемна колодка ARK для приєднання дротів
- Розміри: 60 мм х 34 мм х 15 мм
Особливості використання:
- Вихід інвертора обов’язково має бути симетрично навантажений або лише позитивний вихід
- Неможливо завантажити лише негативний вихід
- Немає захисту від неправильної полярності або перевищення допустимої напруги та струму

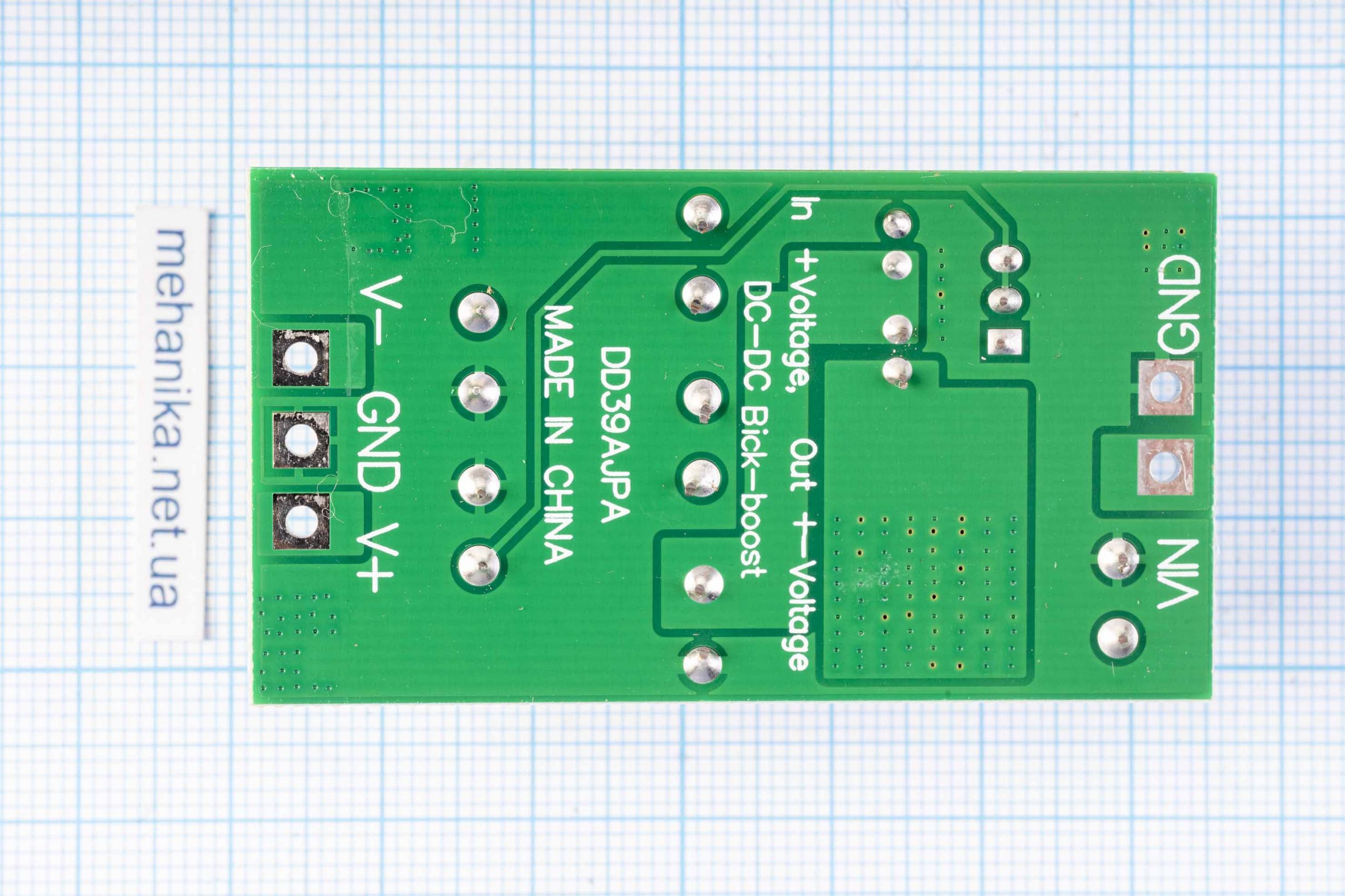

- Двостороння друкована плата з металізацією отворів. Зелена паяльна маска
- Надруковано на друкованій платі: Еletechsup DD39AJP
