Опис
Підвищуючий DC-DC перетворювач дає змогу отримати на виході стабілізовану напругу у разі зміни напруги на вході. Напруга на виході буде завжди вищою від напруги на вході.

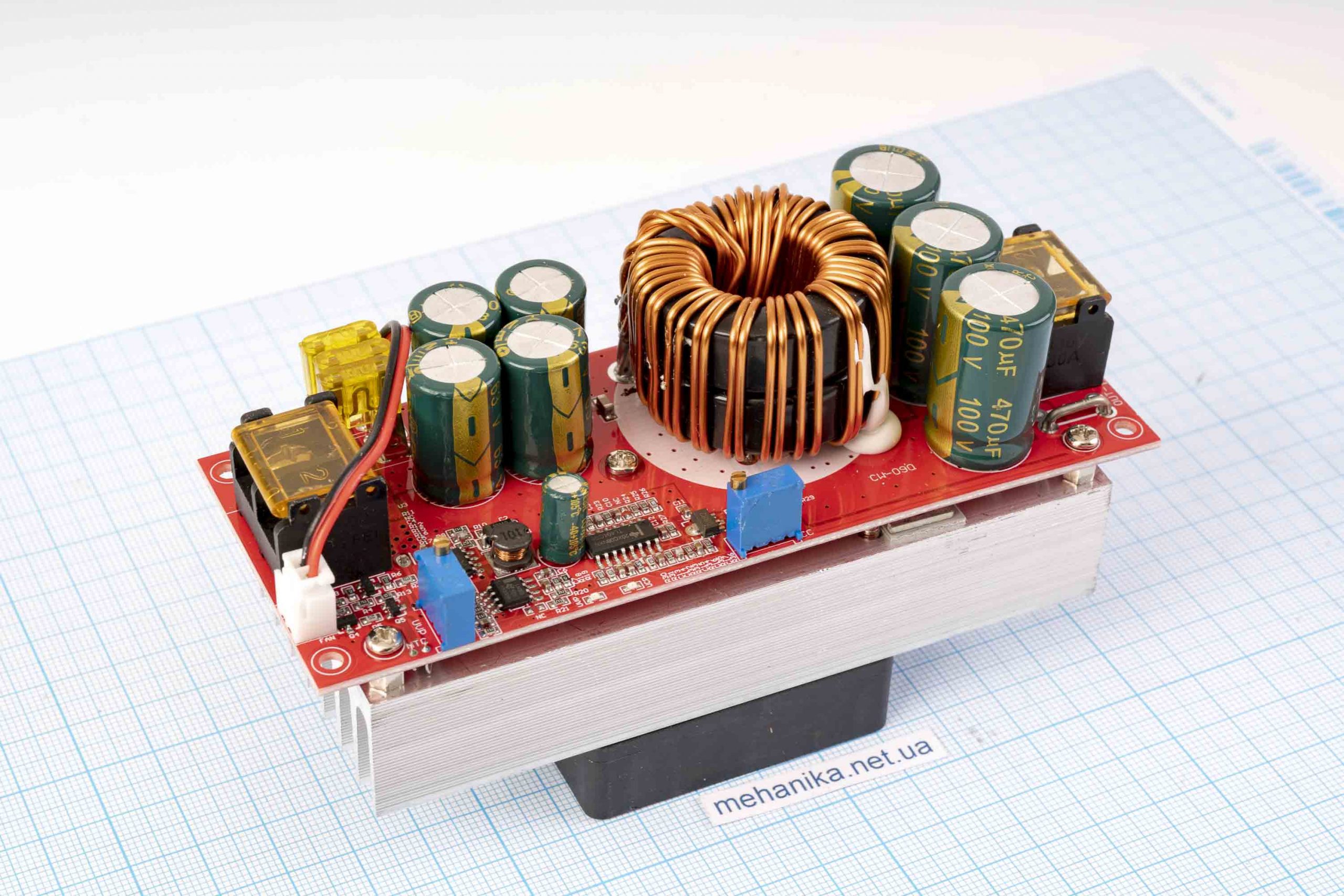

Високоефективний підвищувальний DC-DC перетворювач, з вхідною напругою DC 10-60V і вихідною напругою DC 13-90V. Перетворювач розміщений на радіаторі.

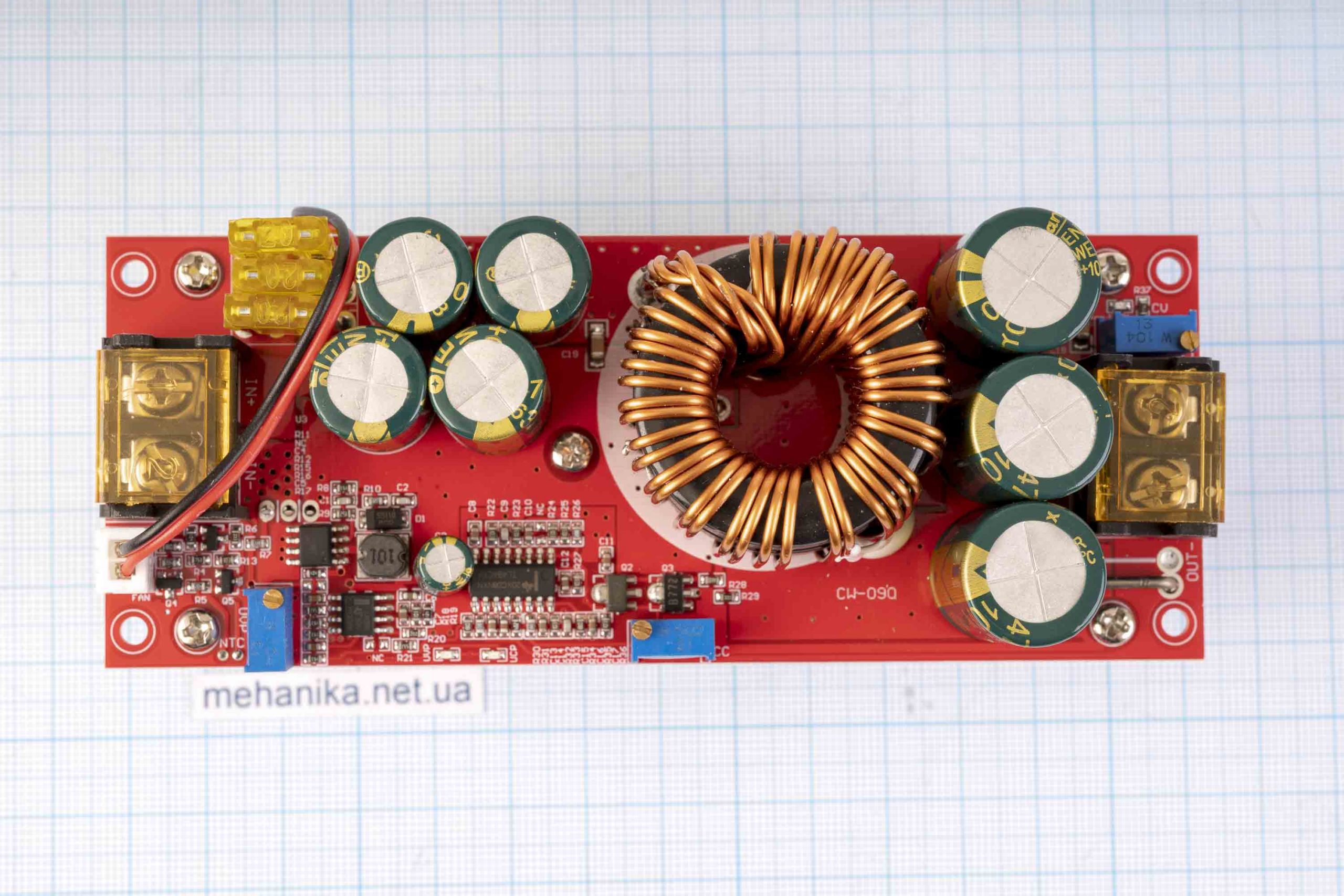

На платі встановлені потужні електролітичні конденсатори для згладжування пульсацій ККД до 97%. Також на платі встановлені потенціометри для регулювання вихідної напруги та струму. Запобіжник використовується для захисту від короткого замикання.

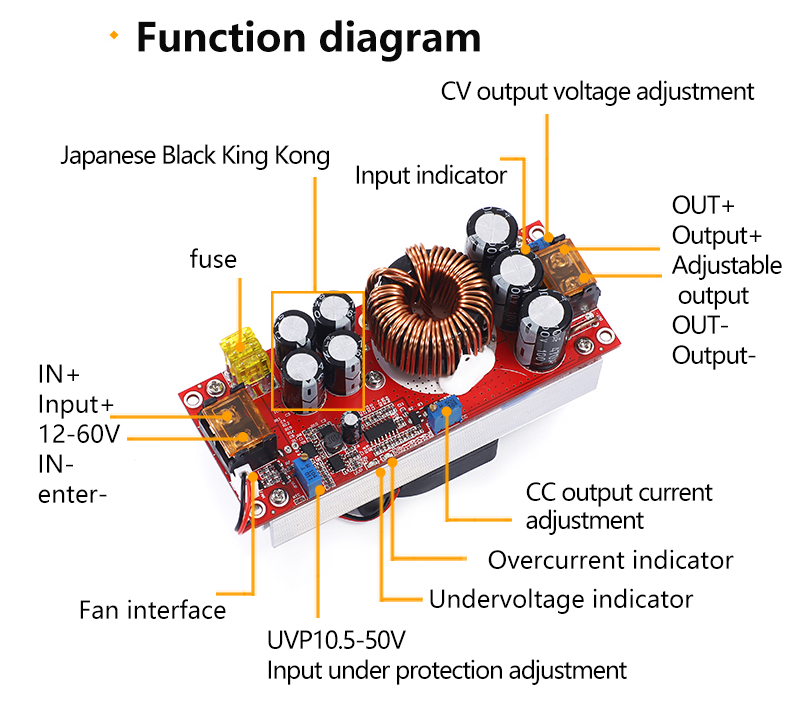

На платі три підстроювальні резистори з позначеннями CC, CV та UVP. Розглянемо їх функції:
- CC (Constant Current) – Постійний струм: Цей підстроювальний резистор відповідає за налаштування максимального струму, який може подаватися на вихід. Він забезпечує захист підключених пристроїв від перевантаження. Якщо струм перевищує заданий рівень, плата обмежить його до встановленого значення.
- CV (Constant Voltage) – Постійна напруга:Цей підстроювальний резистор відповідає за налаштування вихідної напруги. Користувач може налаштувати його для отримання необхідного рівня напруги на виході плати.
- UVP (Under Voltage Protection) – Захист від зниженої напруги:Цей підстроювальний резистор відповідає за налаштування порогу напруги, нижче якого плата перестане працювати, щоб захистити підключені пристрої та саму плату від пошкодження через занадто низьку вхідну напругу.
Таким чином, налаштувавши ці три резистори, ви можете забезпечити стабільну роботу плати, захистити підключені пристрої від перенапруги та перевантаження, а також гарантувати коректну роботу плати при різних вхідних напругах.
Технічні характеристики :
- Вхідна напруга: DC 10-60V
- Вхідний струм: до 30А
- Вихідний струм: 16А
- Вихідна напруга: DC 13-90V
- Максимальна потужність: 1500W
- Робоча температура: -40°C … +85 °C
- Ефективність перетворення: 92% – 97%

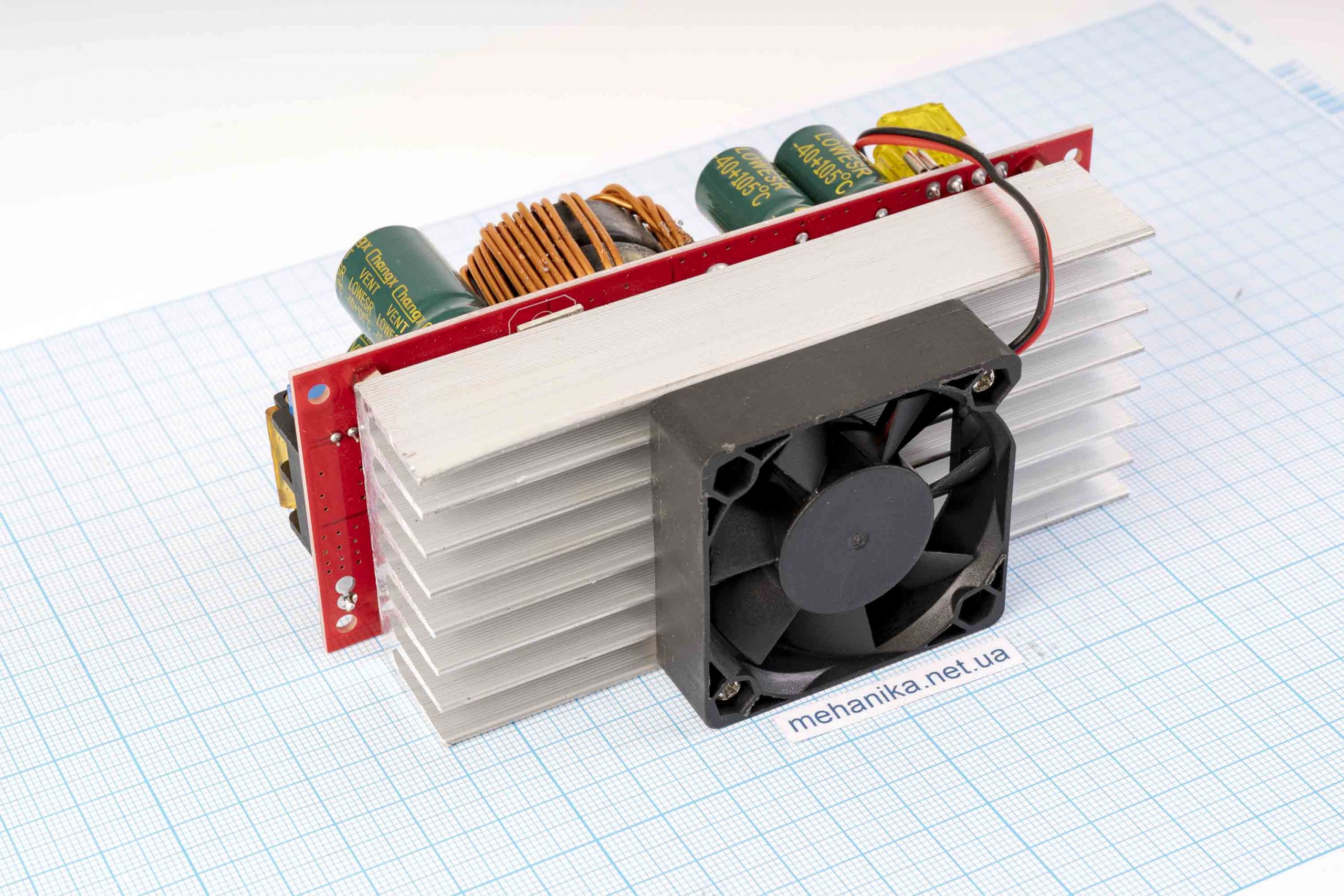

- Включення вентилятора: автоматично при підвищенні температури
- Захист від низької напруги акумулятора
- Захист струму на вході
- Захист від короткого замикання
- Захист від зворотної полярності на вході
- Захист від перегріву
