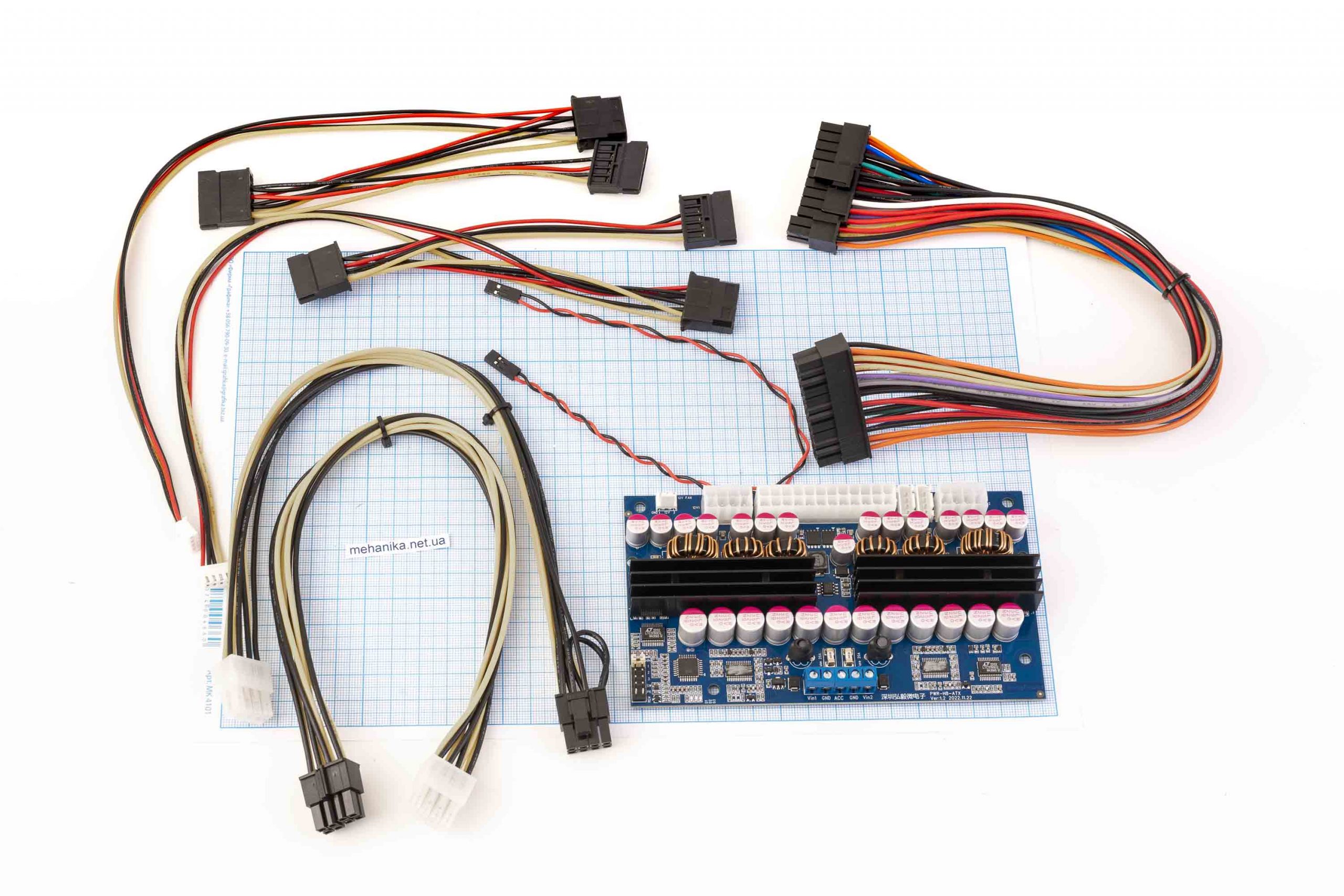

Опис
PWR-H8-ATX – це автоматичний модуль живлення ATX, призначений для роботи з широким діапазоном вхідних напруг. Він стабільно забезпечує виходи 12V, 5V, 3.3V, -12V у діапазоні вхідної напруги 6-34V, +5V та інші напруги, з максимальною вихідною потужністю 500W, що робить його підходящим для різних материнських плат комп’ютерів з ATX-інтерфейсом живлення.
Модуль PWR-H8-ATX оснащений 8-бітним мікроконтролером для управління затримкою включення та синхронізацією вмикання і вимикання живлення ATX, і розроблений відповідно до стандарту живлення Intel ATX. Вихід 12V використовує керуючий чип LTC3780 від американської компанії Linear Technology, який має два виходи 12V, кожен з яких може постійно забезпечувати великий струм 15A (піковий 20A): один вихід для процесора, інший для незалежної відеокарти. Виходи 5V і 3.3V оснащені подвійними паралельними синхронними випрямлячами, і кожен вихід може постачати струм до 20A.
Оптимальна вхідна напруга для модуля становить 19-24V, в цьому діапазоні можна досягти максимальної ефективності перетворення і мінімального нагрівання.
Модуль PWR-H8-ATX має функцію затримки вмикання ITPS, вбудовану перемичку, що дозволяє налаштовувати різні режими роботи, затримку відключення та підтримувати автоматичне вмикання комп’ютера. Джерело живлення автомобіля не активується протягом 5 секунд після запуску двигуна (підключено ACC), що ефективно запобігає пошкодженню батареї внаслідок перехідної напруги та великого навантаження двигуна. Після відключення живлення (збоїв ACC) система знову активується через певний час (затримка через перемичку), що дозволяє уникнути перезавантаження комп’ютера. Після перевищення встановленої затримки вимкнення, модуль надсилає сигнал вимкнення на материнську плату і відключає комп’ютер. Після того, як затримка вимкнення, встановлена перемичкою, перевищується, вихід 5V вимикається, і модуль переходить у режим очікування з низьким енергоспоживанням.
В режимі очікування модуль споживає менше 5mA, тому немає необхідності хвилюватися про те, що це призведе до розряду автомобільної батареї.
Блок живлення PWR-H8-ATX є універсальним і може бути використаний у різноманітних сферах:
- Автомобільні комп’ютери: Ідеально підходить для живлення автомобільних комп’ютерів або інформаційно-розважальних систем, де стабільне та надійне живлення є критично важливим
- Домашні кінотеатри (HTPC): Може ефективно живити системи домашнього кінотеатру, що забезпечує високу якість звуку та зображення
- Промислові комп’ютери: Блок живлення призначений для промислових застосувань, де може забезпечувати стабільну електроенергію для систем, використовуваних у виробництві та автоматизації
- Побутові ПК: Підходить для загального використання в домашніх ПК, які можуть потребувати резервного живлення 12V, задовольняючи потреби користувачів у надійній електриці для щоденних обчислень
- Високопродуктивні робочі станції: Цей блок живлення здатний підтримувати високопродуктивні ПК з виділеними графічними картами та потужними процесорами, що робить його придатним для ігор, графічного дизайну чи обробки даних
Вхідні характеристики:
- Діапазон вхідної напруги: DC 6–34V
- Максимальний вхідний струм: 40А (з обмеженням на вхід; кожен по 20А)
- Максимальна вихідна потужність: 500W
- Робоча температура: -45°C до +85°C
- Температура зберігання: -45°C до +125°C
- Середній час між відмовами (MTBF): 100.000 годин при 50°C
- Коефіцієнт корисної дії (для вхідної напруги 19V): >94%
- Пульсація: 50 mV (плюс/мінус)
- Розміри: 150 мм х 85 мм х 23 мм
Вихідні характеристики:
- 5V: Вихідний струм 20А, максимальний 25А
- 3.3V: Вихідний струм 20А, максимальний 25А
- 12V: Вихідний струм 20А, максимальний 25А
- 12V2: Вихідний струм 15А, максимальний 20А
- -12V: Вихідний струм 0.1А, максимальний 0.2А
- 5VSB: Вихідний струм 1.5А, максимальний 2А

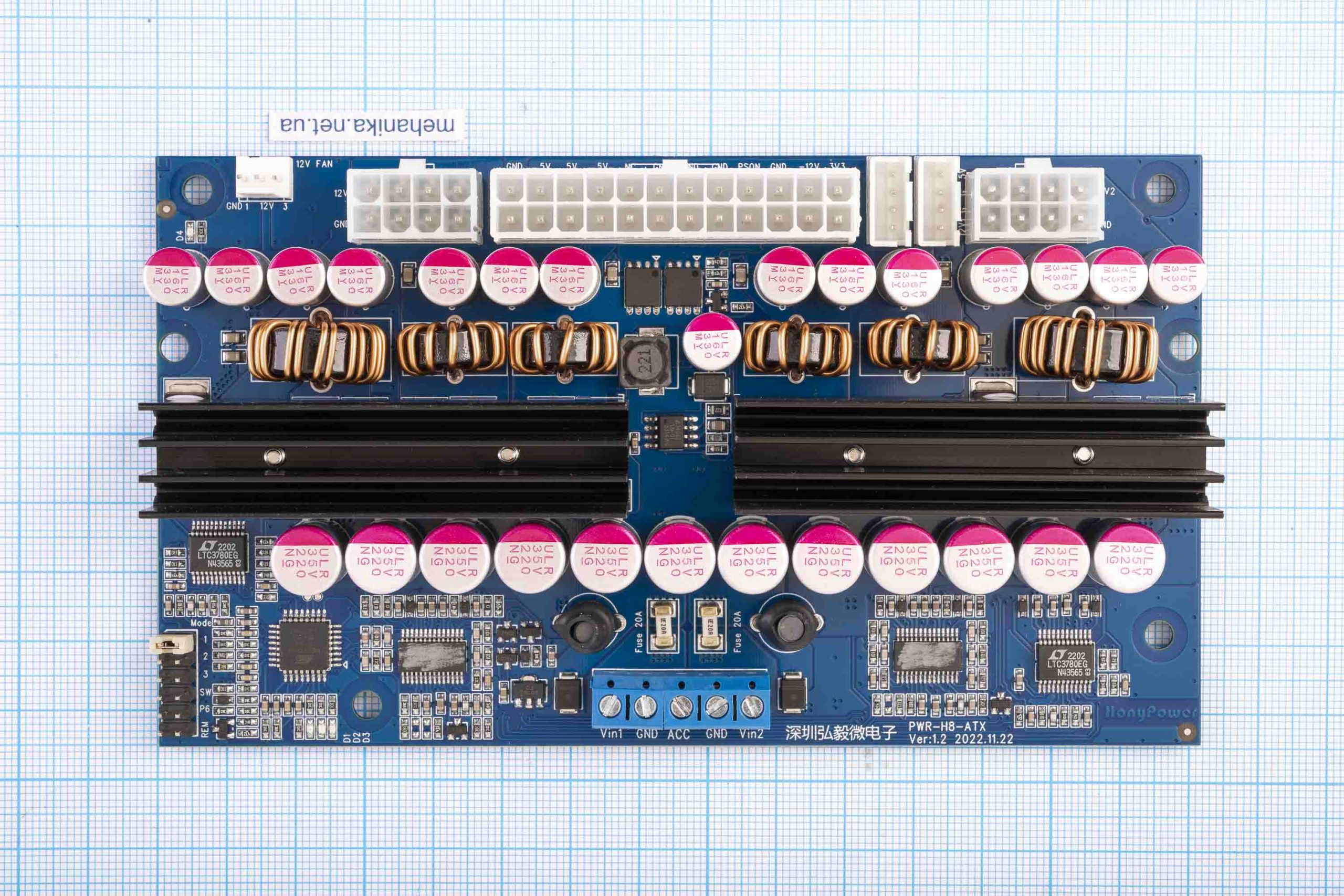

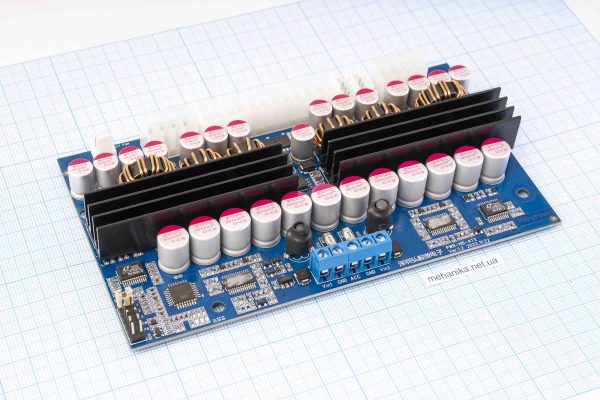

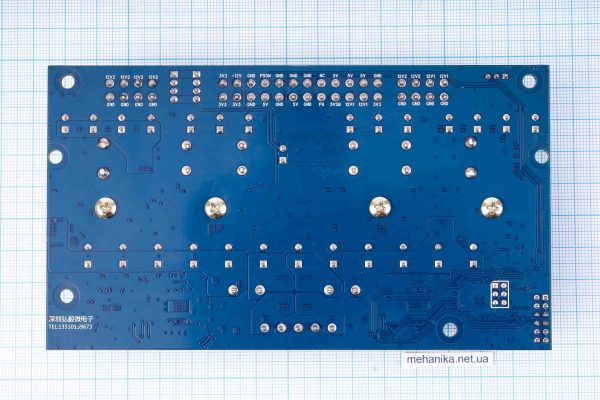

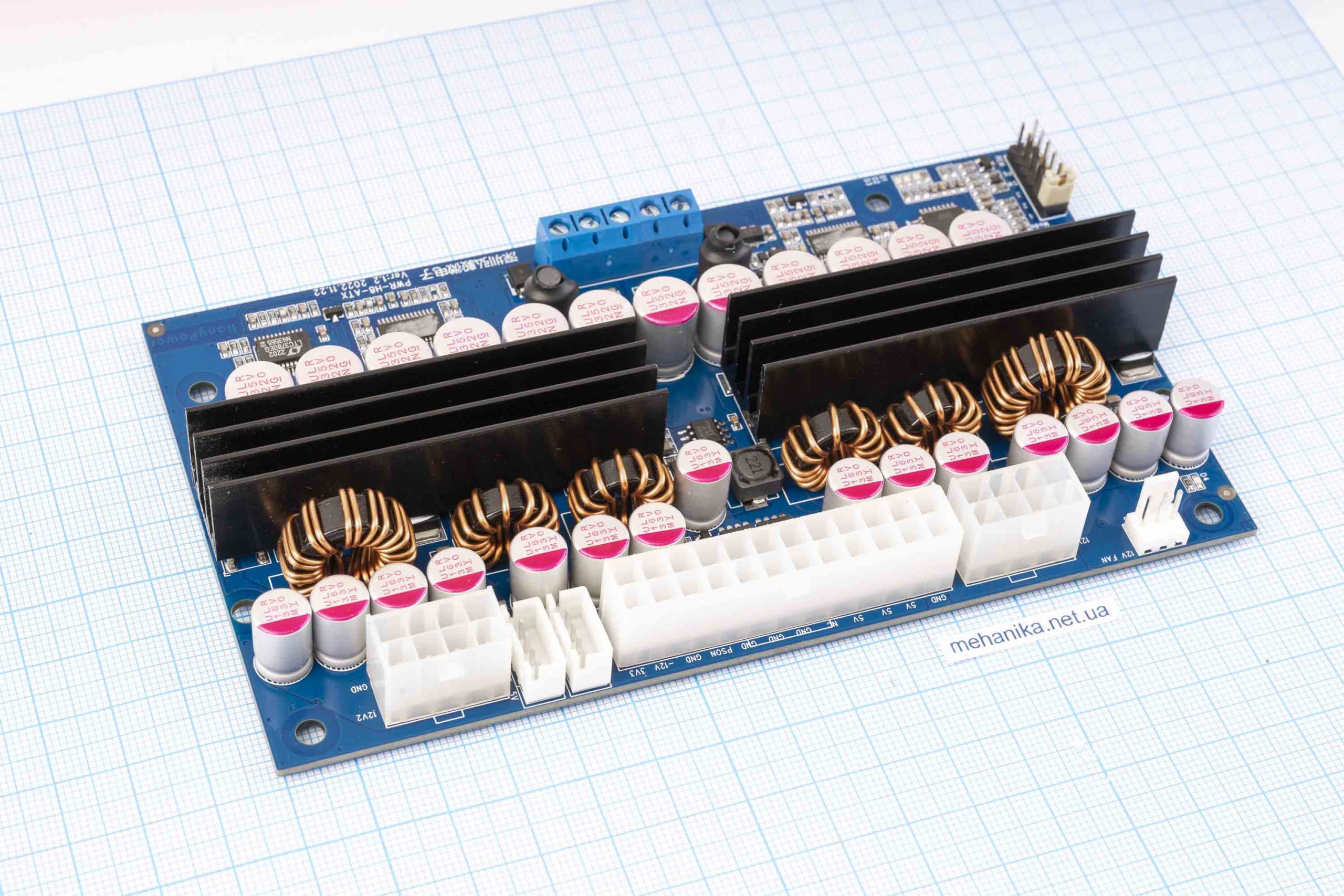

Схема підключення:

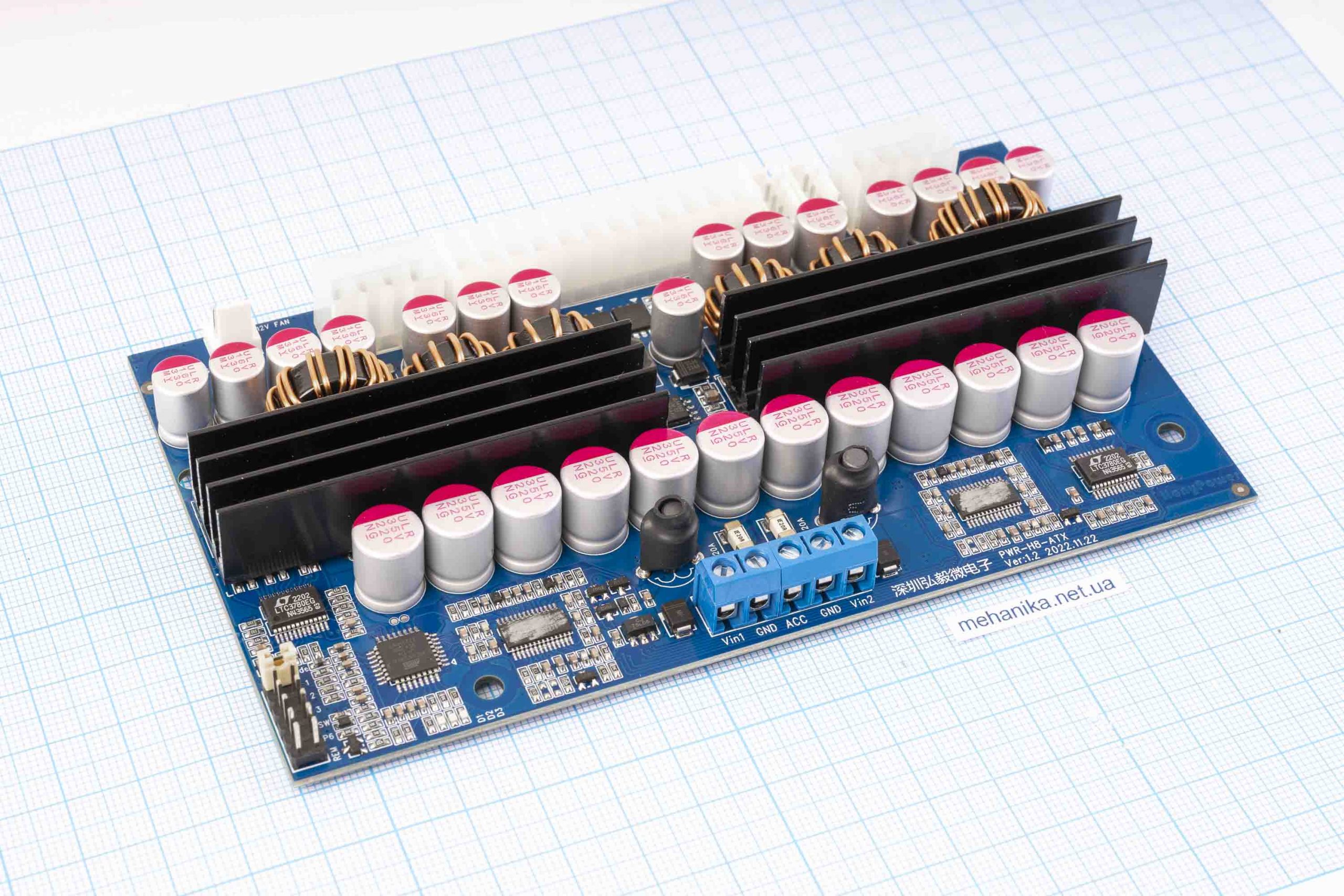

- J1: Клема проводки вхідної потужності, 5 контактів описані наступним чином:
- Контакт 1: Vin1, позитивний полюс вхідного джерела живлення 1.
- Контакт 2: GND, вхідний негативний полюс. Отримайте негативний полюс автомобільного акумулятора.
- Контакт 3: ACC, віддалений сигнал увімкнення. Сигнальна лінія ACC в автомобілі повинна отримувати живлення під час роботи транспортного засобу. Його можна підключити до Vin1 або Vin2 вдома або під час тестування. Зверніть увагу, що ACC не працює без джерела живлення.
- Контакт 4: GND, вхідний негативний полюс. Отримайте негативний полюс автомобільного акумулятора.
- Контакт 5: Позитивний полюс джерела живлення вхідного сигналу Vin2.
При використанні одноканального вхідного джерела живлення Vin1 і Vin2 повинні бути підключені до позитивного джерела живлення. В іншому випадку модуль не зможе виявити, що вхідна напруга не може бути запущена.
При використанні двох незалежних джерел живлення вхідний сигнал Vin1 і Vin2 слід підключати окремо до кожного входу живлення. Не підключайте позитивні полюси 2 незалежних джерел живлення паралельно, а потім підключайте контакти 1 і 5. Модуль дозволяє використовувати 2 різні напруги або ту ж напругу, що й адаптер, як вхідне джерело живлення. Наприклад, вхід Vin1 19V, вхід Vin2 24V.
- J2: PWR-SW, вихід сигналу управління перемикачем. Підключіть відповідний 2-контактний червоно-чорний провід DuPont до Pwr_sw материнської плати, який використовується для управління автоматичним перемикачем комп’ютера. При ручному перемиканні підключіть Pwr_sw на материнській платі до кнопки запуску панелі, і J2 не підключається. Його можна вставити горизонтально або вертикально, без полярності.
- J3: вихід +12V 2, використовується для живлення відеокарти. Підключіть до відеокарти за допомогою відповідного проводу 8P. Провід підтримує подвійну розетку 6 + 2 Magic Plug і підтримує джерела живлення для відеокарт 6P, 8P, Double 6P і Double 8P.
- J4: Вихідне гніздо жорсткого диска.
- J5: Вихідне гніздо жорсткого диска.
- J6: вихід джерела живлення материнської плати ATX 24P, підключення до материнської плати за допомогою відповідного проводу 24-24P.
- J7: вихід +12V 1, блок живлення материнської плати. Підключіть його до материнської плати за допомогою відповідного проводу 8P. Провід підтримує материнські плати з блоками живлення 4 + 4 Magic Plug та 8P.
- J8: Роз’єм живлення вентилятора.
- J9: Роз’єм живлення вентилятора.
- J10: Встановіть перемичку проводів.
- Режим 1, 2 і 3: Установіть перемичку для проводів із затримкою вимкнення, як показано в наступній таблиці:
- Вихід REM (відключення звуку підсилювача потужності) має низький рівень виходу (0 В) при запуску і вимкненні, високий рівень виходу (12 В) під час нормальної роботи. Може бути підключений до терміналу REM зовнішнього підсилювача потужності, щоб уникнути шуму комутатора, генерованого комп’ютером.
- P6, P7: порогове напруження захисту від зниженого напруження і пускове порогове напруження вхідного джерела живлення можна налаштувати через P6 і P7, як показано в наступній таблиці:
- D1: червоне світло, індикатор стану. Мерехтить під час затримки запуску і затримки вимкнення живлення, завжди яскравий під час роботи.
- D2: синє світло, індикатор захисту від перегріву. Температура вмикає світло при перевищенні 85 градусів, вимикає при зниженні нижче 75 градусів.
- D3: зелений.
- D4: червоне світло, індикатор вихідної потужності. Блок живлення горить, коли працює нормально, і вимикається, коли працює в режимі очікування.
