Опис

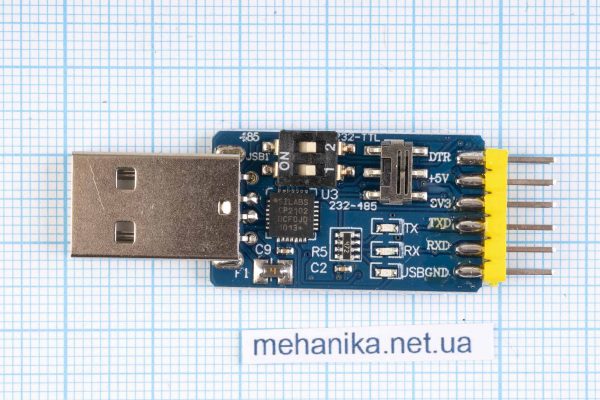

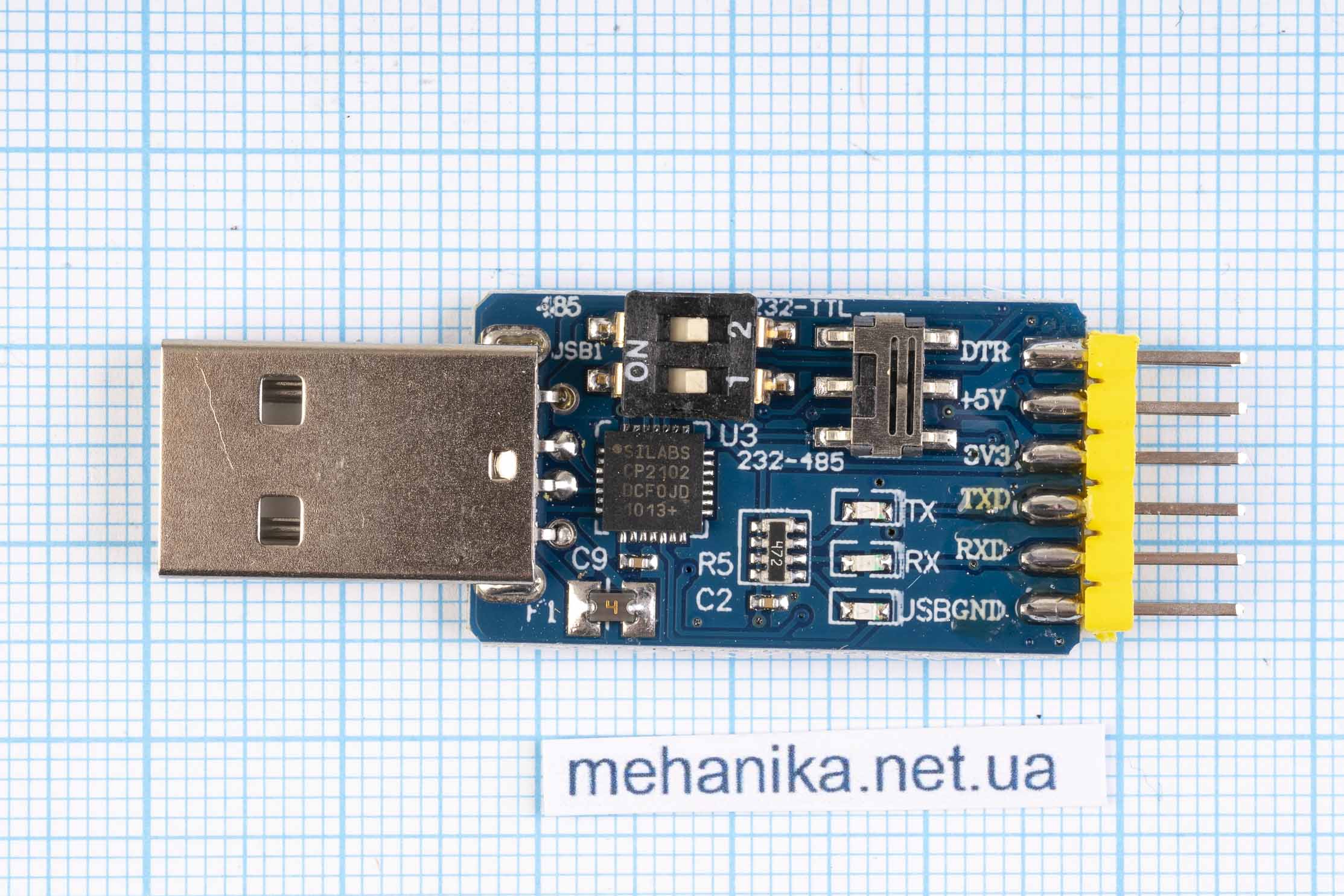

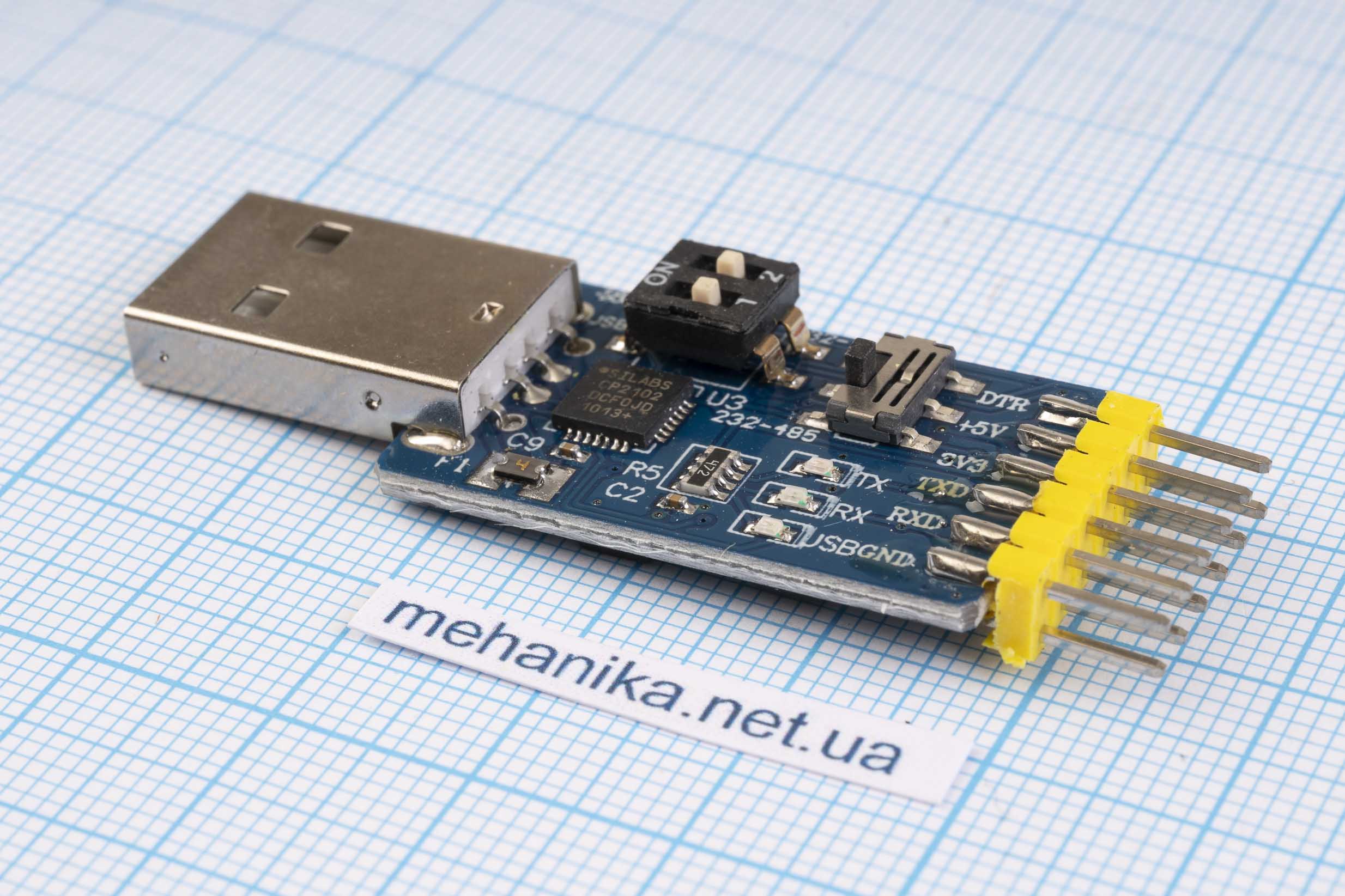

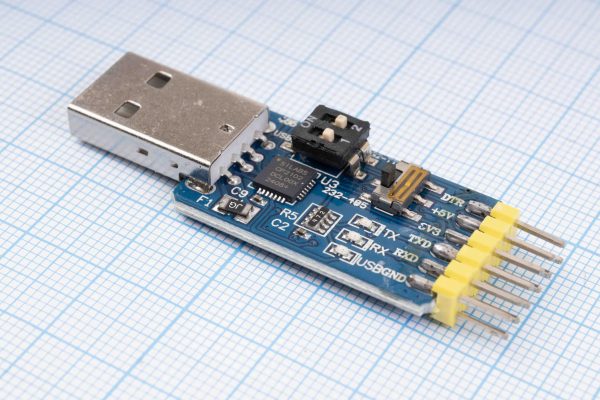

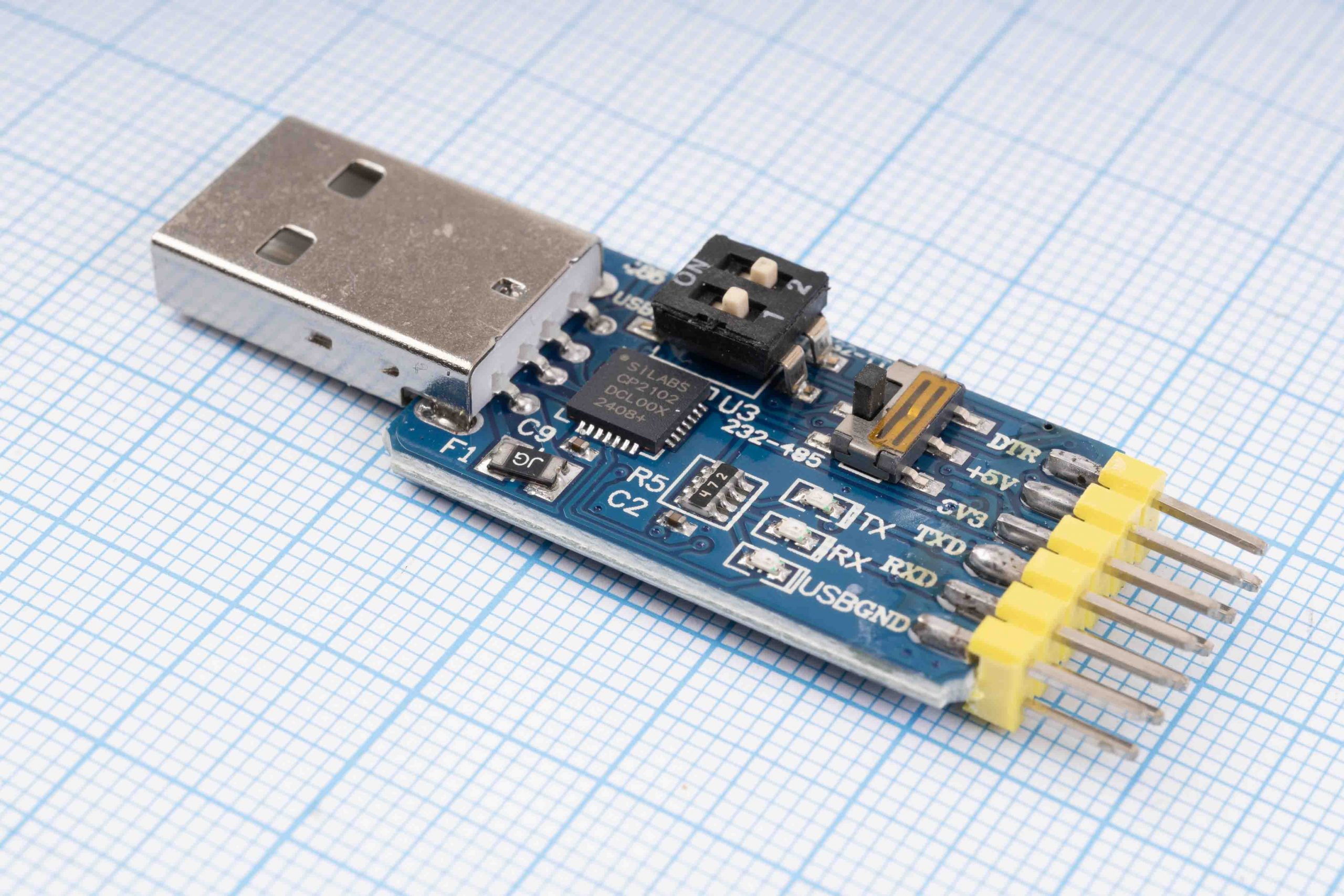

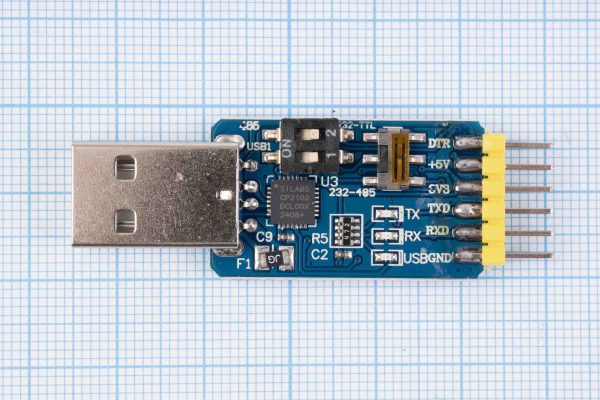

Багатофункціональний “шість в одному” модуль послідовного порту CP2102, USB – TTL 485, 232, сумісний з рівнями 3.3 В/5 В. Підтримка роботи в 32 та 64-розрядних операційних системах: Win2K, Win Xp, Win7, Win8, WinCE , Linux, Mac.
CP2102 – це USB-UART перетворювач (USB to UART Bridge), можна використовувати для програмування Arduino або інших Arduino-подібних контролерів, отримувати інформацію на комп’ютер з будь-якого пристрою, що має послідовний інтерфейс з TTL логікою. Також можна використовувати для налагодження одноплатних комп’ютерів, які особливо не мають відеовиходу: NanoPi NEO, Orange Pi Zero, Orange Pi R1 і т.п.
У більшості пристроїв послідовні порти широко використовуються для зв’язку з периферійними пристроями. Історично склалося так, що були розроблені різні інтерфейси TTL, RS232 та RS485, які мають власні стандарти. Через це інженери з вбудованих систем неминуче стикаються з проблемами через стандарти підключення.
Перетворювач інтерфейсів – простий у використанні модуль налагодження та тестування для розробників систем, що вбудовуються, з повним охопленням перетворень усіх рівнів. Купивши один модуль, отримайте можливості 6 модулів!
Драйвери для завантаження під різні операційні системи доступні на офіційному сайті silabs
USB – UART CP2102 конвертер інтерфейсів на чіпі CP2102 (Silicon Labs) для забезпечення зв’язку між пристроями із послідовним інтерфейсом UART та персональним комп’ютером через порт USB. Має розширену функціональність у вигляді додаткових ліній RESET, DTR та інших.
Нема потреби говорити про корисність USB-UART-перетворювачів, тому що знайти COM-порт у сучасних комп’ютерах все важче. USB-UART перетворювачі дозволяють вирішувати більшу частину практичних завдань, пов’язаних з обміном даними між комп’ютером та пристроєм керування, налагодженням, передачею невеликих обсягів даних. Мікроконтролер спілкується з мікросхемою через UART (Universal Asynchronous Receiver-Transmitter, скор. UART – вузол обчислювальних пристроїв, призначений для організації зв’язку з іншими цифровими пристроями, перетворює дані в послідовний вигляд так, щоб було можливо передати їх по одній фізичній цифровій лінії іншому аналогічному устрою). До комп’ютера перетворювач підключається через порт USB. Комп’ютер розпізнає підключений пристрій як COM-порт і працювати з ним можна як зі звичайним COM-портом. Все дуже зручно, не потрібні потужні мікроконтролери з інтерфейсом USB та складні програми.
Увага: в комплекті немає кабелю DuPont. Якщо вам потрібний кабель DuPont, необхідно придбати його окремо.
Універсальний конвертер послідовних інтерфейсів призначений для підключення до порту USB комп’ютера різних пристроїв з інтерфейсами UART, RS232 і RSR485. Модуль використовує чіп Silabs СP2102 і працює в 6 режимах перетворення :
- USB у TTL
- USB в 232
- USB в 485
- TTL у 232
- TTL у 485
- 232 у 485
Для мікросхеми Silabs СP2102 не потрібні зовнішні резистори та кварцовий резонатор. Ланцюги скидання живлення, EEPROM 1024 байта, стабілізатор напруги інтегровані в чіп. Рівні TTL – 3.3V або 5V. Об’єднання всіх перерахованих інтерфейсів на одній платі дозволило створити один універсальний пристрій. Плата дозволяє транслювати дані як від USB інтерфейсу, так і між інтерфейсами.
Підтримка Windows 98SE, 2000, XP, Vista, Windows 7, Mac OS 9, Mac OS X & Linux 2.40
Характеристики:
- Напруга живлення: 5В від USB інтерфейсу
- Вихідні інтерфейси:
- UART
- RS232
- RS485
- Напруги логічних сигналів: 5В та 3.3В

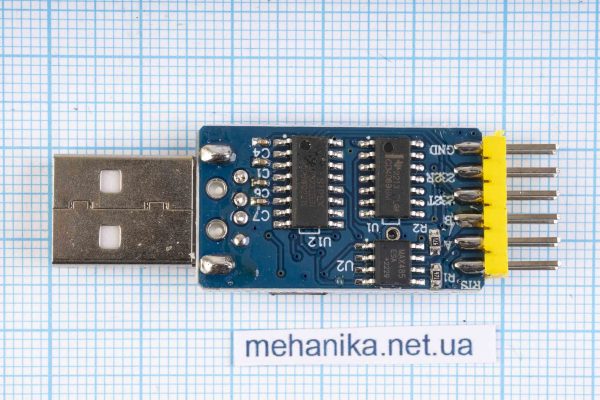

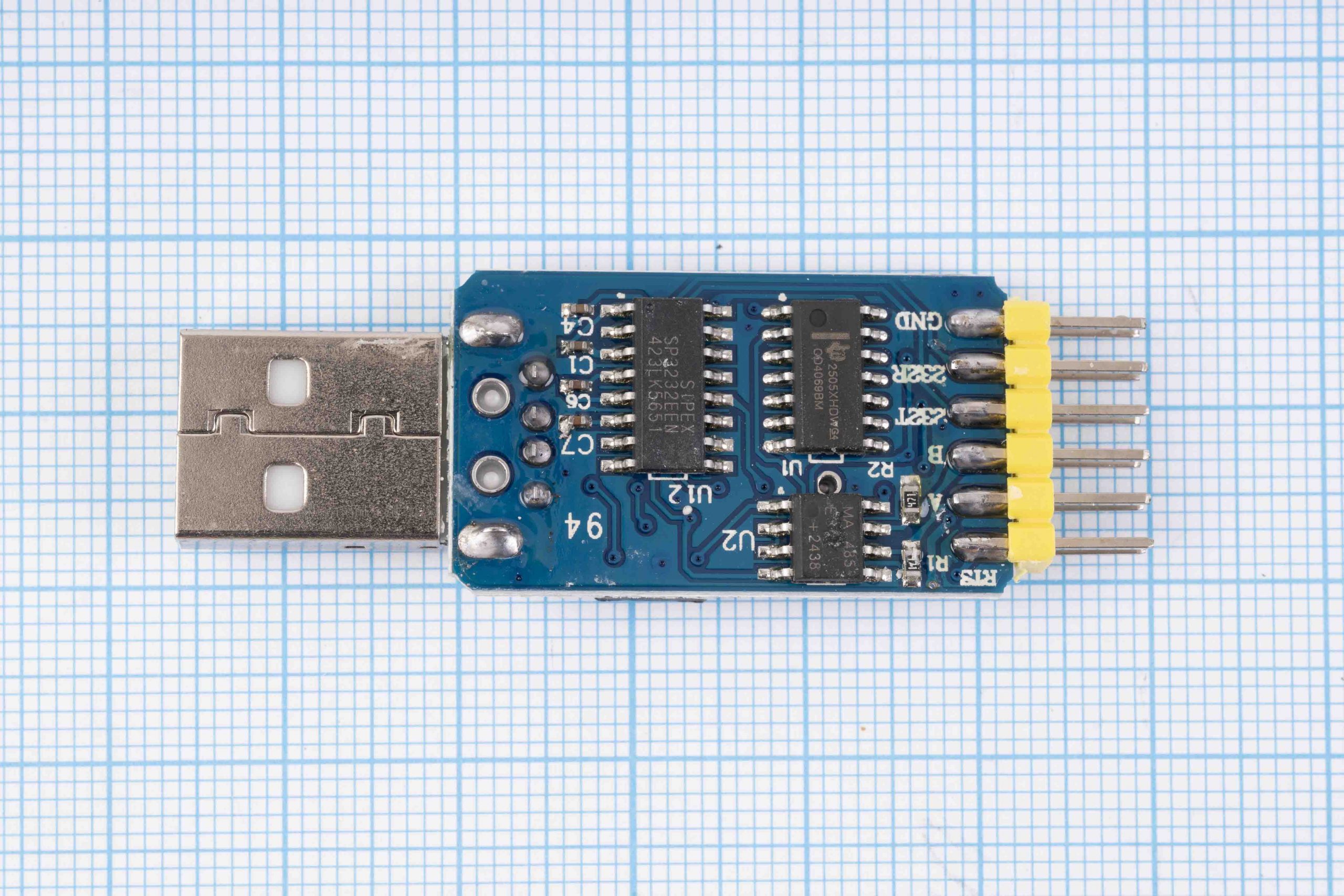

- Інтерфейсні мікросхеми:
- USB – CP2102
- RS485 – MAX485
- RS232 – SP3232
- Напрями обміну даними:
- USB – UART
- USB-RS232
- USB-RS485
- UART – RS232
- UART – RS485
- RS232 – RS485
- Максимальна швидкість обміну: до 2 Мбіт/сек
- Захист: термозапобіжник на 500 мА ланцюга живлення USB інтерфейсу
- Індикатори: прийом та передача даних
- Розміри плати: 3.5 x 1.8 см
Для чого потрібний такий конвертер:
- багато промислової апаратури використовує послідовний порт з електричними рівнями RS-485 для спілкування та обміну інформацією із зовнішнім світом.
- багато старої промислової апаратури використовує послідовний порт з електричними рівнями RS-232 для спілкування та обміну інформацією із зовнішнім світом.
- багато побутової апаратури і більшість DIY виробів використовує послідовний порт з рівнями TTL.
- більшість сучасних комп’ютерів не мають послідовного порту з жодними рівнями, але мають велику кількість USB портів.
