Опис

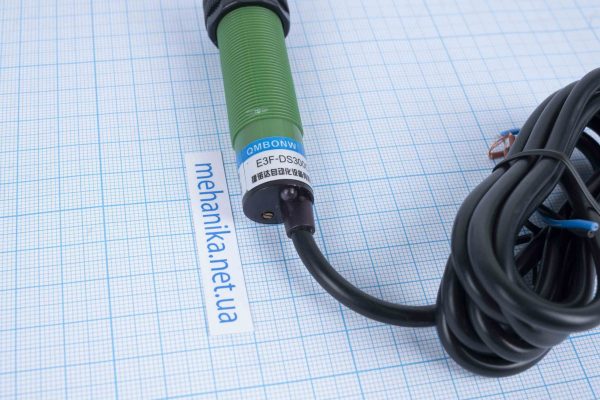

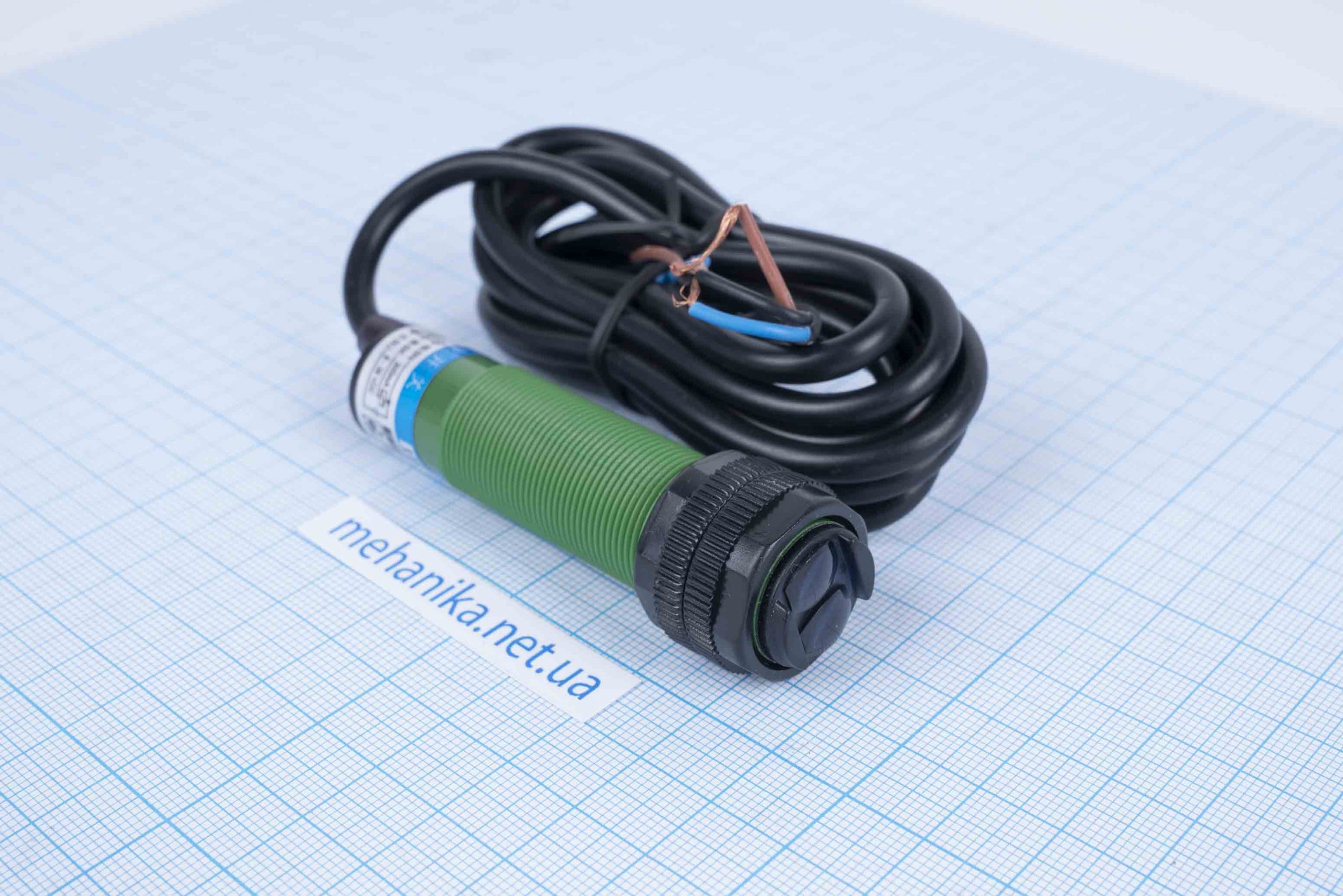

E3F-DS300C1 – це безконтактний герметичний датчик інфрачервоного типу. Використовується у верстатах з ЧПК та пристрої автоматизації для визначення положення об’єктів. E3F-DS300C1 чутливий до пилу, але вібрація на датчик вплив не надає. Дана модель оснащена світлодіодною індикацією.
Принцип роботи: датчик створює поле навколо себе і випромінює електромагнітний промінь. Як тільки промінь відстежить будь непрозорий об’єкт в діапазоні свого виявлення – датчик миттєво подає сигнал червоного кольору.
Особливості оптичного датчика:
- Не вимагає фізичного контакту з об’єктом виявлення
- Має високу точність спрацьовувань
- Нечутливий до вібрацій
- Не вимагають обслуговування
- Стійкий до хімічних реагентів
- Стійкий до зносу
Розшифровка маркування датчика E3F-DS300C1:
- E3 – тип (фотоелектричний датчик)
- F – матеріал корпусу (пластик)
- D – режим відображення (дифузне)
- S – одиниці вимірювання відстань виявлення (см)
- 300 – відстань виявлення (300 см)
- C – тип виходу (NPN)
- 1 – режим роботи (NO – нормально відкритий)
Технічні характеристики:
- Виробник: QMBONW
- Модель: E3F-DS300C1
- Кількість проводів: 3 (коричневий, синій, чорний)
- Матеріал корпусу: пластик
- Форма корпусу: циліндричний
- Тип виходу: NPN NO (нормально відкритий)
- Напруга: 6~36 VDC
- Вихідний струм (максимальний): 300 mA
- Об’єкти виявлення: непрозорі
- Відстань виявлення: 10-300 см ±10%
- Частота відгуку: 300 Hz
- Температура навколишнього середовища: -25°С…+65°С
- Світлодіодна індикація: присутній
- Різьблення: М18х1
- Довжина з’єднувального дроту: 1.2 м
- Ступінь захисту: IP67
- Загальний розмір: 23.5х82.5 мм
- Вага: 65 г
