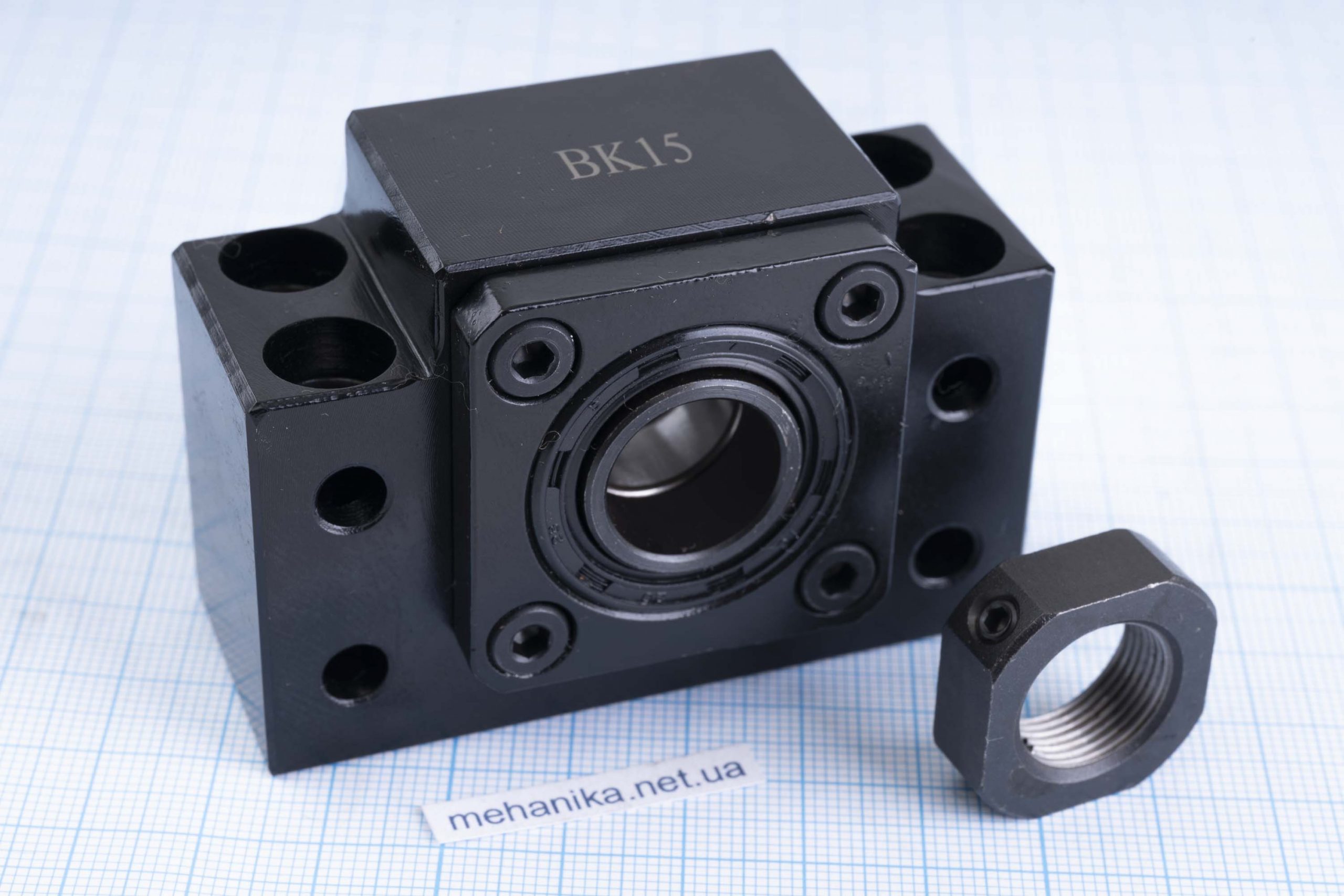

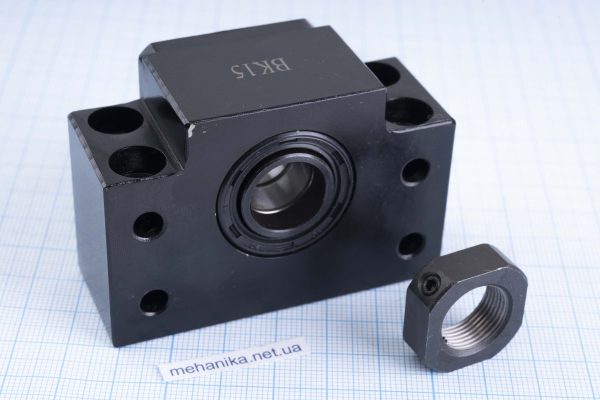

Опора BK15 для ШВП

651.00

Є в наявності

Артикул: 0777-014-03 Категорія:

Опис

Підшипникова опора ходового гвинта серії BK є сталевим корпусом з монтажним отвором, який надійно захищає від пилу і бруду встановлені в нього два радіально-упорні підшипники. Вони дозволяють жорсткіше фіксувати гвинт у радіальному напрямку та створювати натяг в осьовому. Розташування отворів передбачає універсальне кріплення – паралельно або перпендикулярно до монтажної площини.

Опори серії BK з двома шарикопідшипниками служать для фіксації приводного гвинта в радіальному та осьовому напрямках, ефективно передаючи всі зусилля з гвинта на станину, що збільшує максимальну швидкість обертання гвинта і довговічність передачі. Дана конструкція опор вважається традиційною для виготовлення високоточних верстатів і механізмів.

У нас у продажу лише якісний продукт. Це перевірено не одним десятком покупців.

Нижче наведені таблиці з параметрами даних опор.

В опорах FF та BF встановлені радіальні підшипники.

В опорах BK і FK встановлені радіально-упорні підшипники.

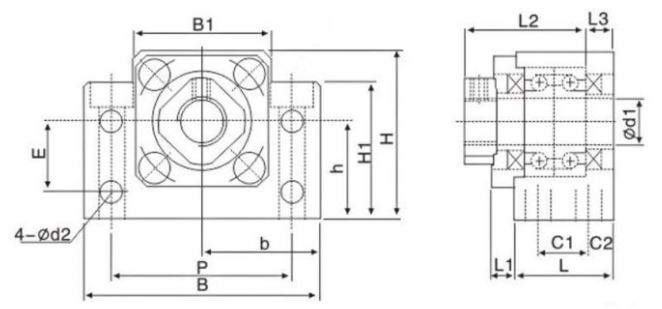

Опора BK для ШВП, схема, розміри

Характеристики:

  • d1: 15 мм
  • L: 27 мм
  • L1: 6 мм
  • L2: 32 мм
  • L3: 6 мм
  • C1: 15 мм
  • C2: 6 мм
  • B: 70 мм
  • H: 48мм
  • b±0.02: 35 мм
  • h±0.02: 28 мм
  • B1: 40 мм
  • H1: 38 мм
  • E: 18 мм
  • P: 54 мм
  • d2: 5.5 мм
  • Діаметр наскрізного отвору, X: 6.6 мм
  • Діаметр центровки, Y: 11 мм
  • Глибина центровки, Z: 6.5 мм
  • Різьба стопорної гайки, М: M15x1
