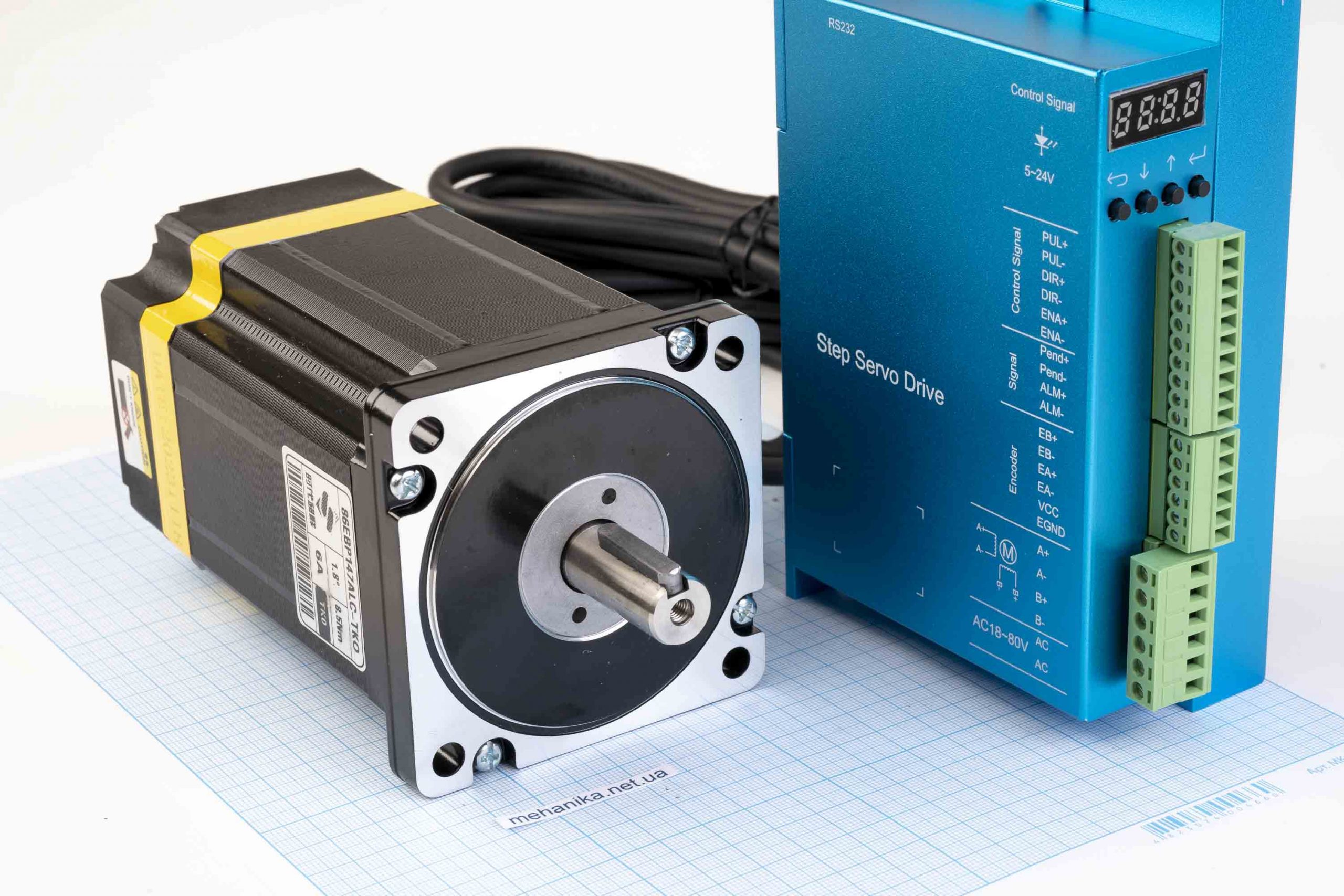

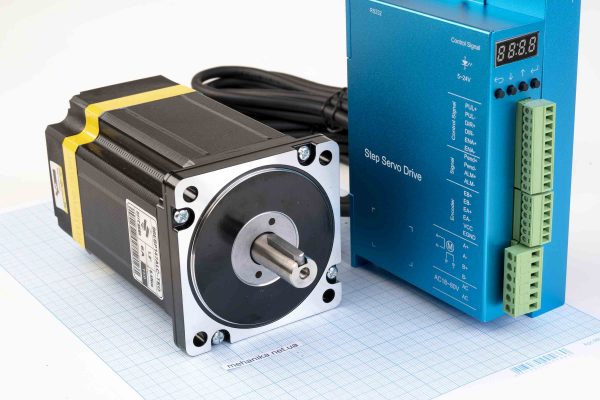

Кроковий двигун з енкодером Nema34(86) Times Brilliant 86EBP147ALC-TKO 8.5Nm, 6.0А + гібридний серводрайвер ZDM-2HA865, кабель 200 см

6,585.00

Є в наявності

Артикул: 2781-086-04 Категорія:

Опис

Кроковий двигун 86EBP147ALC-TKO і драйвер ZDM-2HA865 працюють як  система замкнутого циклу. Ця збірка забезпечує високу швидкість відгуку на команду, високу точність роботи без пропуску кроків, немає ефекту коливання ротора в точці зупинки, а також низьку вібрацію.

Застосування: фрезерні верстати, лазерні верстати, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.

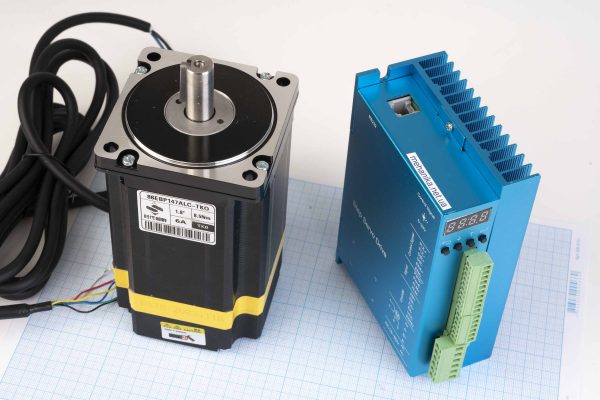

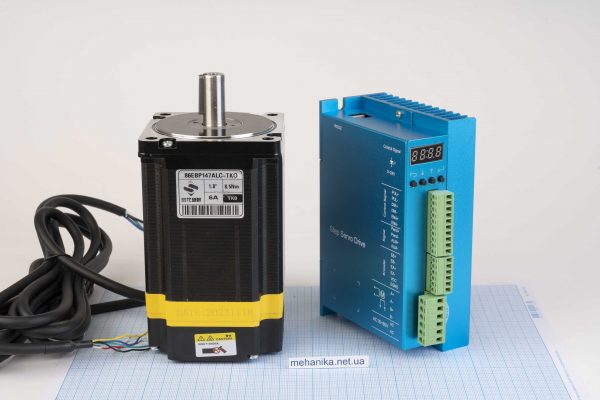

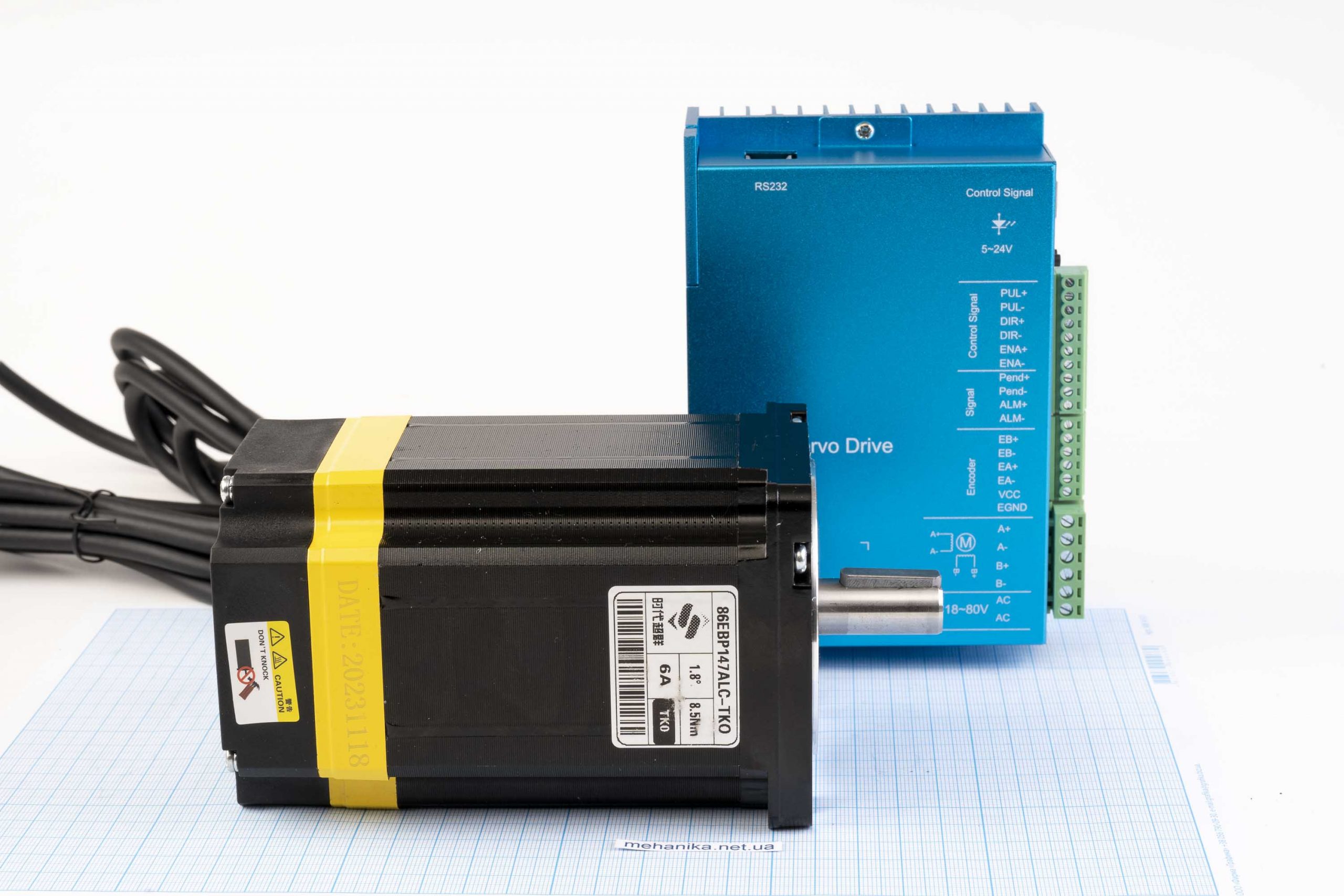

Сервокроковий двигун 86EBP147ALC-TKO — 2-фазний двигун з енкодером, номінальний обертальний момент якого становить 8.5 Нм. Ця модель забезпечує високу точність і плавність роботи за низького рівня шуму та нагрівання. Максимально ефективну роботу двигуна забезпечує драйвер з підтримкою зворотного зв’язку ZDM-2HA865. Двигун також можна під’єднувати до звичайного драйвера, але тоді він працюватиме без точного контролю положення ротора.

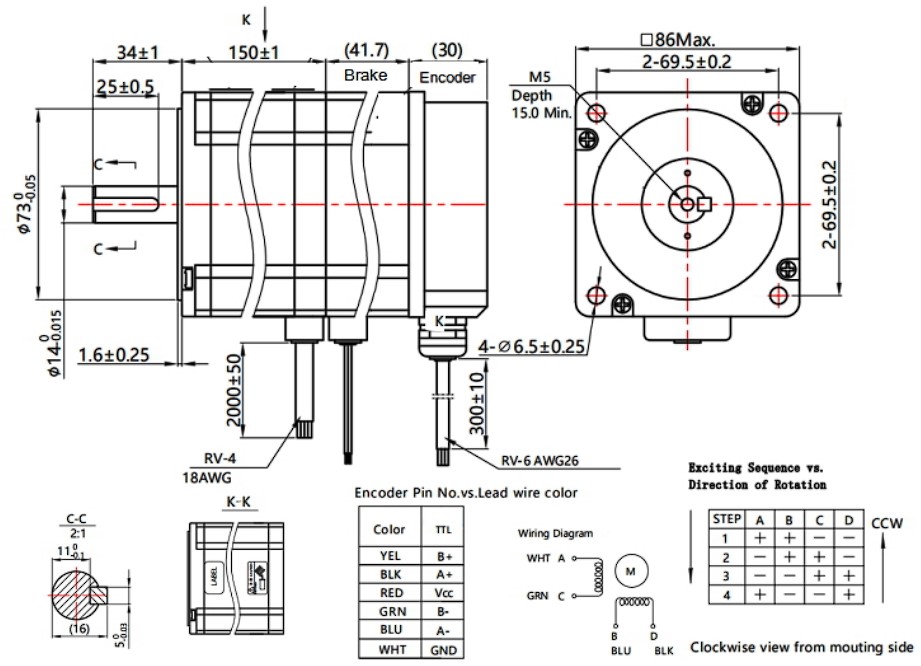

Технічні характеристики 86EBP147ALC-TKO:

  • Виробник: Times Brilliant
  • Модель: 86EBP147ALC-TKO
  • Кількість фаз: 2
  • Напруга живлення: DC 24~110V (постійний струм)
  • Номінальний обертальний момент: 8.5 Нм
  • Струм обмотки: 6А
  • Опір обмоток: 0.52 Ом
  • Ізоляційний клас: В
  • Індуктивність: 4.16 мГн
  • Кутовий крок: 1.8°
  • Номінальна швидкість: 1000 об/хв
  • Максимальна швидкість: 2000 об/хв
  • Роздільна здатність енкодера: 1000  імпульсів/поворот
  • Тип фланця: NEMA 34
  • Діаметр вала: 14 мм
  • Довжина кабелів: ~2 м
  • Робоча температура енкодера: <85 °С
  • Робоча температура довкілля: -20…+50 °С
  • Вологість довкілля: макс. 85% (без конденсату)
  • Довжина корпусу двигуна: 147 мм
  • Вага: 4.5 кг

Кроковий двигун з енкодером Nema34(86) Times Brilliant 86EBP147ALC-TKO 8.5Nm, 6.0А + гібридний серводрайвер ZDM-2HA865, кабель 200 см

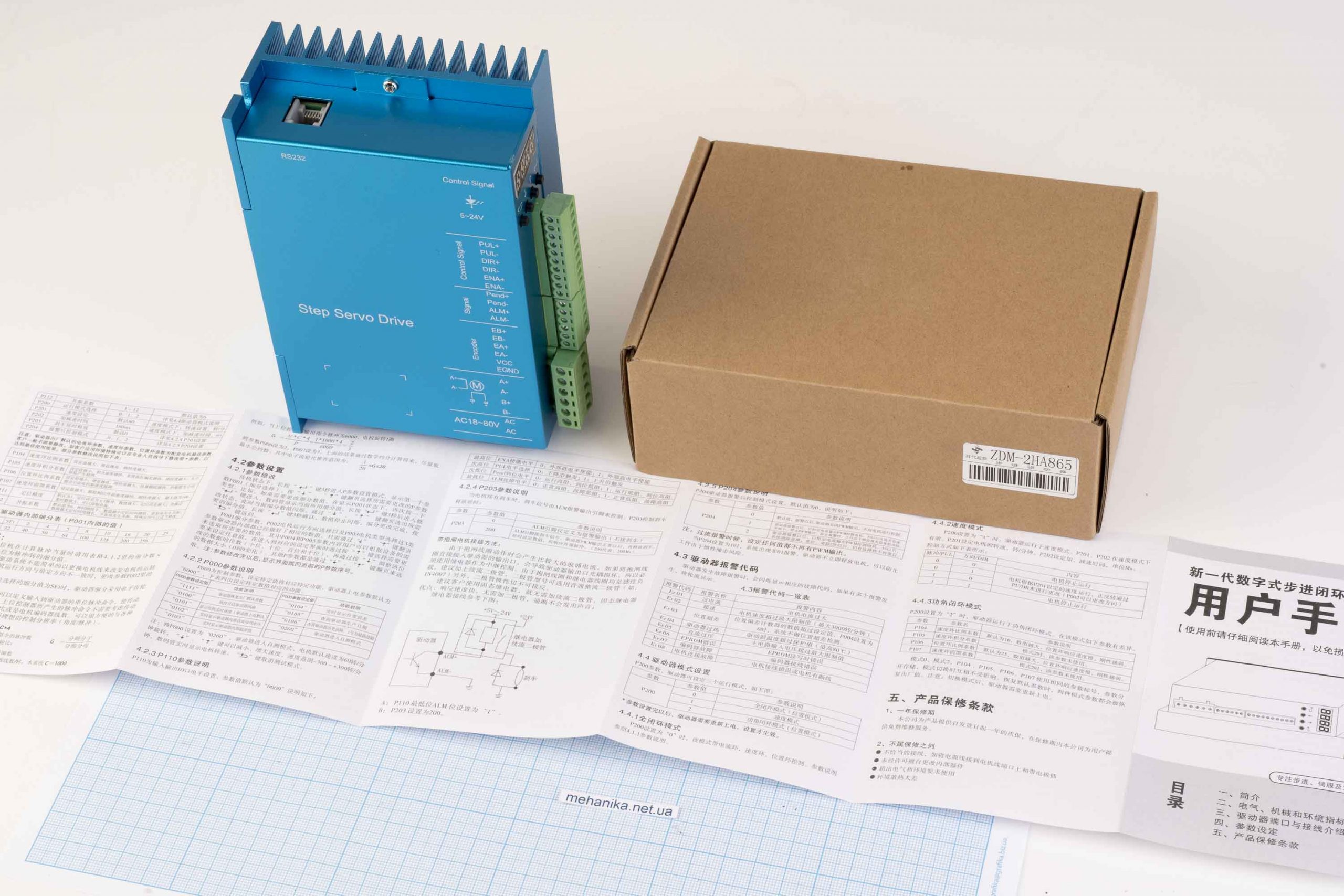

Сервокроковий драйвер ZDM-2HA865 – гібридний серводрайвер нового покоління, яке використовує передову технологію векторного керування зі зворотним зв’язком. Ця модель повністю розв’язує проблему втрати кроків, яка притаманна зв’язуванню крокового двигуна зі звичайним драйвером. ZDM-2HA865 неабияк покращує швидкодію і точність двигуна, знижує його нагрівання, вібрацію й енергоспоживання. Крім того, у разі постійного перевантаження двигуна серводрайвер видає сигнал тривоги. Модель ZDM-2HA865 прекрасно працює з гібридними серводвигунами серії 86 і 57. Драйвер обладнаний інтерфейсом RS232 для під’єднання до комп’ютера.

Особливості ZDM-2HA865:

  • Використання нового 32-розрядного чипа DSP для керування двигуном
  • Використання вдосконаленої технології векторного керування зі зворотним зв’язком (двигун працює плавніше з вищою точністю)
  • Точне керування положенням і швидкістю для вимогливих застосунків
  • Технологія зниження нагрівання двигуна
  • Висока динамічна здатність реагування, скорочення часу розгону та гальмування двигуна
  • Можливість регулювання струму (в діапазоні 0~8.2А)
  • Оптично ізольовані вхідний і вихідний сигнали
  • Частота імпульсного відгуку до 200 кГц
  • 16 видів поділки кроку з максимальною 256 поділкою (до 51200 імпульсів/оберт)
  • Защита от перевантаження по струму, перенапруги, перегрівання
  • Функція відстеження помилок

Технічні характеристики драйвера ZDM-2HA865:

  • Виробник: Times Brilliant
  • Модель: ZDM-2HA865
  • Вхідна напруга (постійний струм): DC 24~110V
  • Вхідна напруга (змінний струм): AC 18~80V
  • Вихідний струм: 0~8.2А
  • Струм логічного сигналу: 7~10~20 mA
  • Частота імпульсів: 0~200 кГц
  • Опір ізоляції: ≥500 МОм
  • Струм енкодера: ≤50 мА
  • Метод охолодження: радіатор + вентилятор
  • Робоча температура довкілля: 0…+50 °С
  • Вологість довкілля: 40…90%
  • Температура зберігання: -20…+80 °С
  • Стійкість до вібрації: ≤5.9 м/с2
  • Вага: 0.525 кг
