Опис

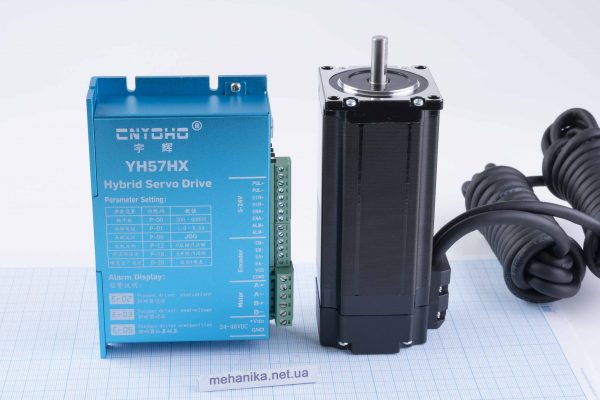

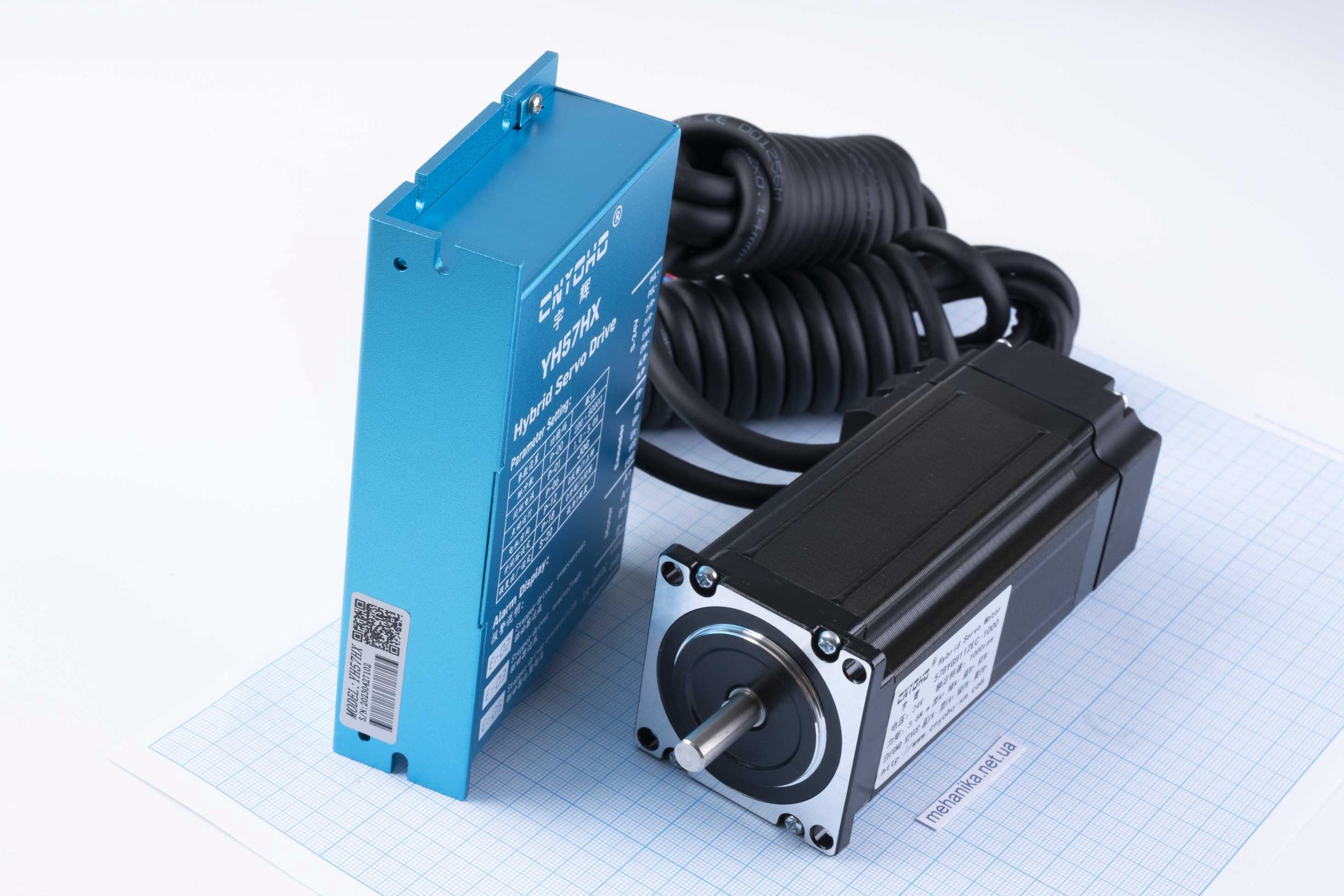

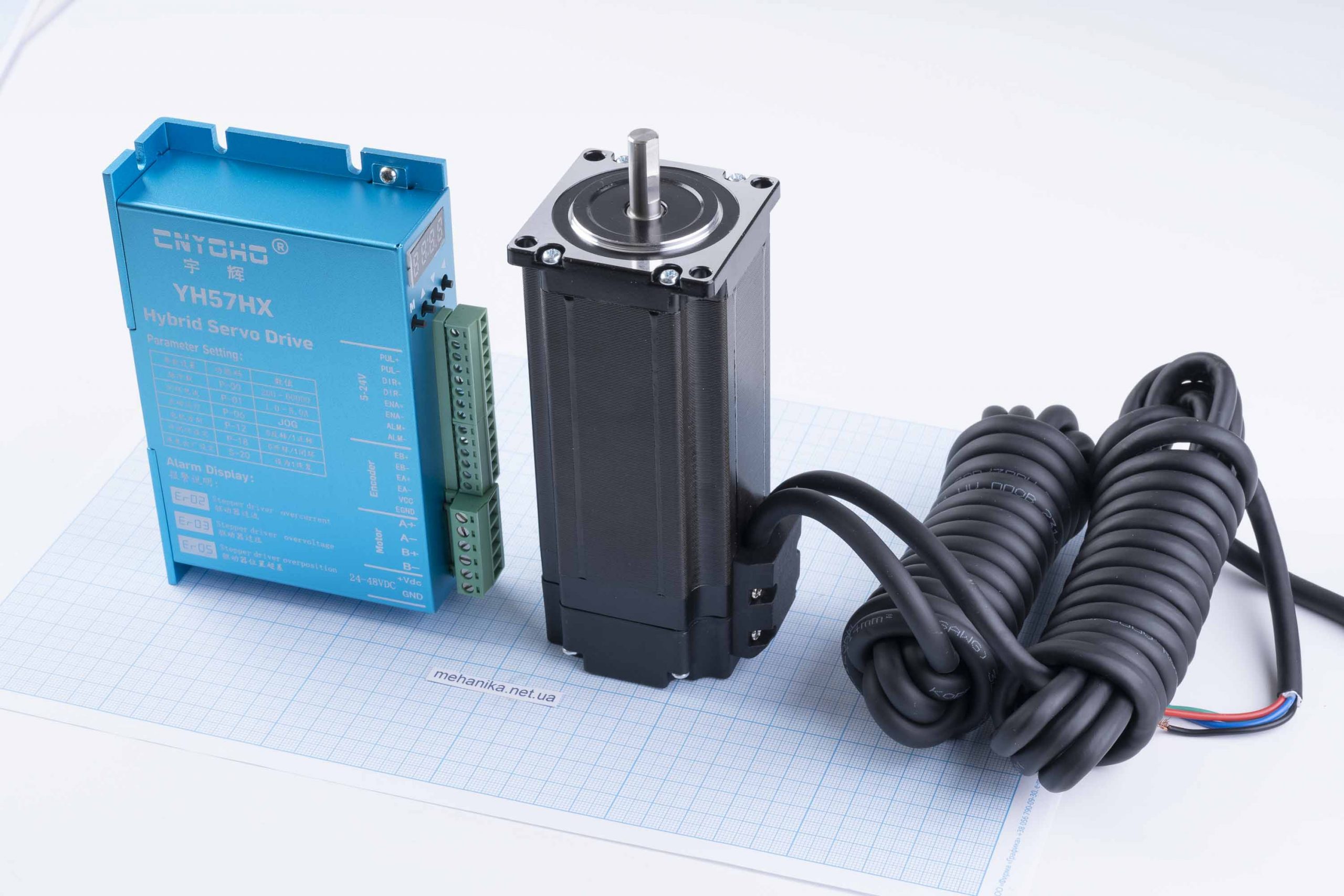

Комплекти гібридний кроковий двигун і драйвер дуже затребувані під час збирання ЧПУ верстатів та іншої техніки, що вимагає плавного і точного переміщення по осях.
Такі комплекти драйвера і двигуна з енкодером мають усі плюси серводвигунів, мають низький рівень вібрацій під час переміщення, високий крутний момент, гарне прискорення і, що дуже важливо, низький рівень шуму.

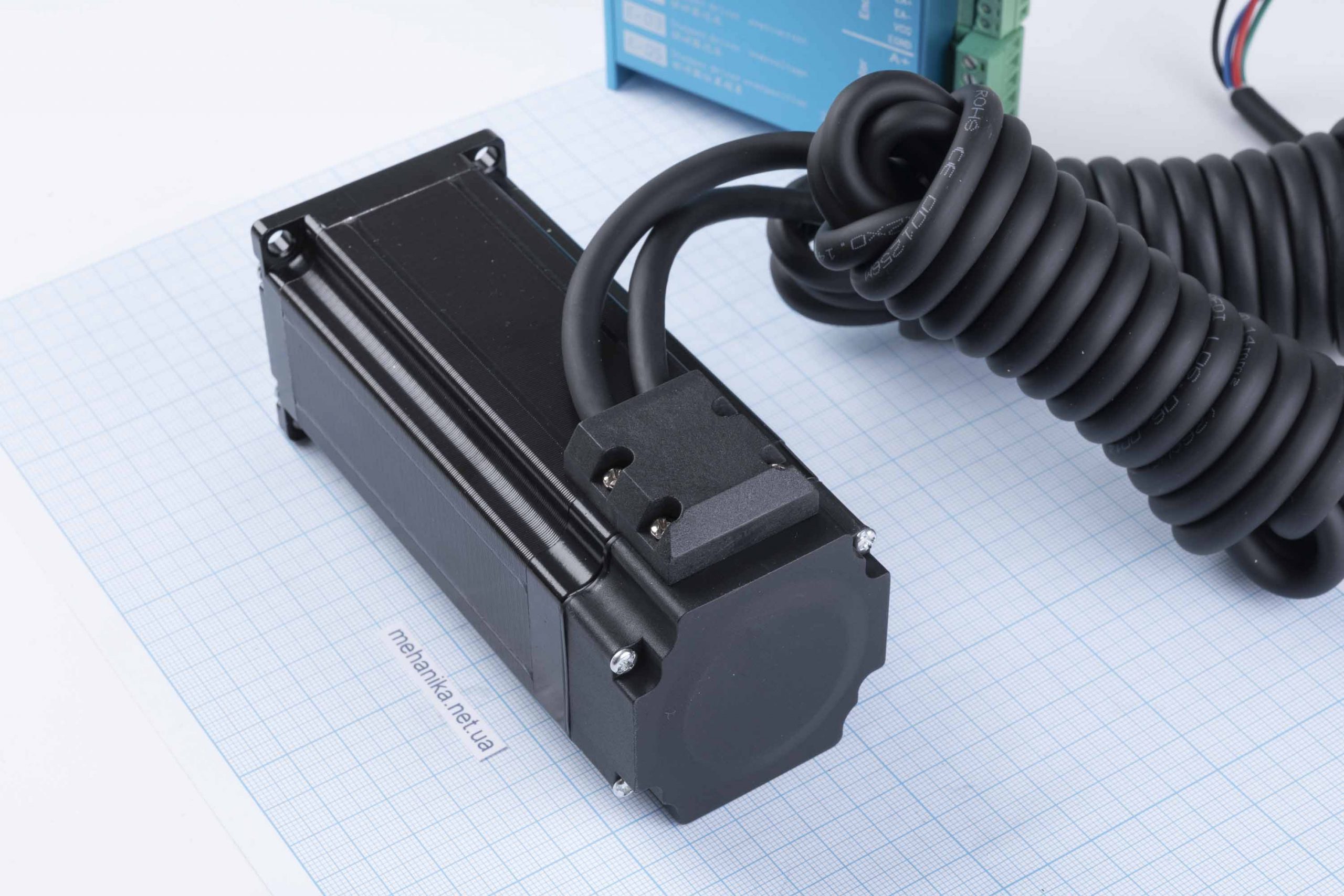

Крокові двигуни з енкодером мають зворотний зв’язок із серводрайвером, завдяки наявності яких, у випадку відключення подачі живлення, двигуни продовжать свою роботу з місця її завершення. Так само в разі пропущених кроків, енкодер прораховує положення осі двигуна і вирівняє його в разі невідповідності.
Драйвер крокового двигуна — це важливий електрокомпонент під час збирання пристроїв із ЧПУ, що задає основні параметри для його правильної та точної роботи. За допомогою драйвера можна зменшити шум під час роботи двигунів, знизити нагрівання, поліпшити показники точності позиціонування. Відповідно, від його якості залежить фінальний результат.
Гібридні серводрайвери — це швидкодіючі, високоточні драйвери зі зворотним зв’язком, що поліпшують характеристики крокових двигунів.

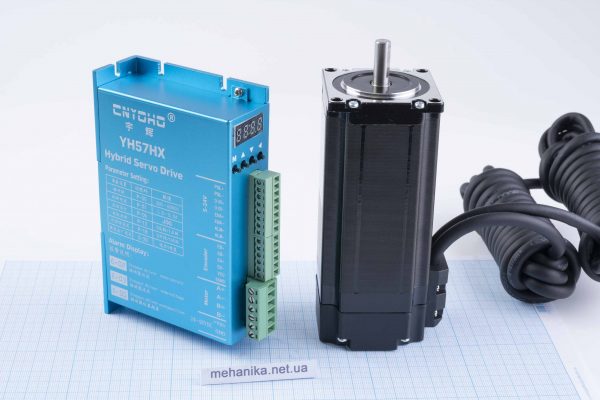

Екранчик з кнопочками на драйвері це ШИМ регулятор, за допомогою якого можна без контролера регулювати обороти та напрямок двигуна, а також відслідковувати оберти двигуна в реальному часі.
Технічні характеристики:
- Типорозмір: NEMA23

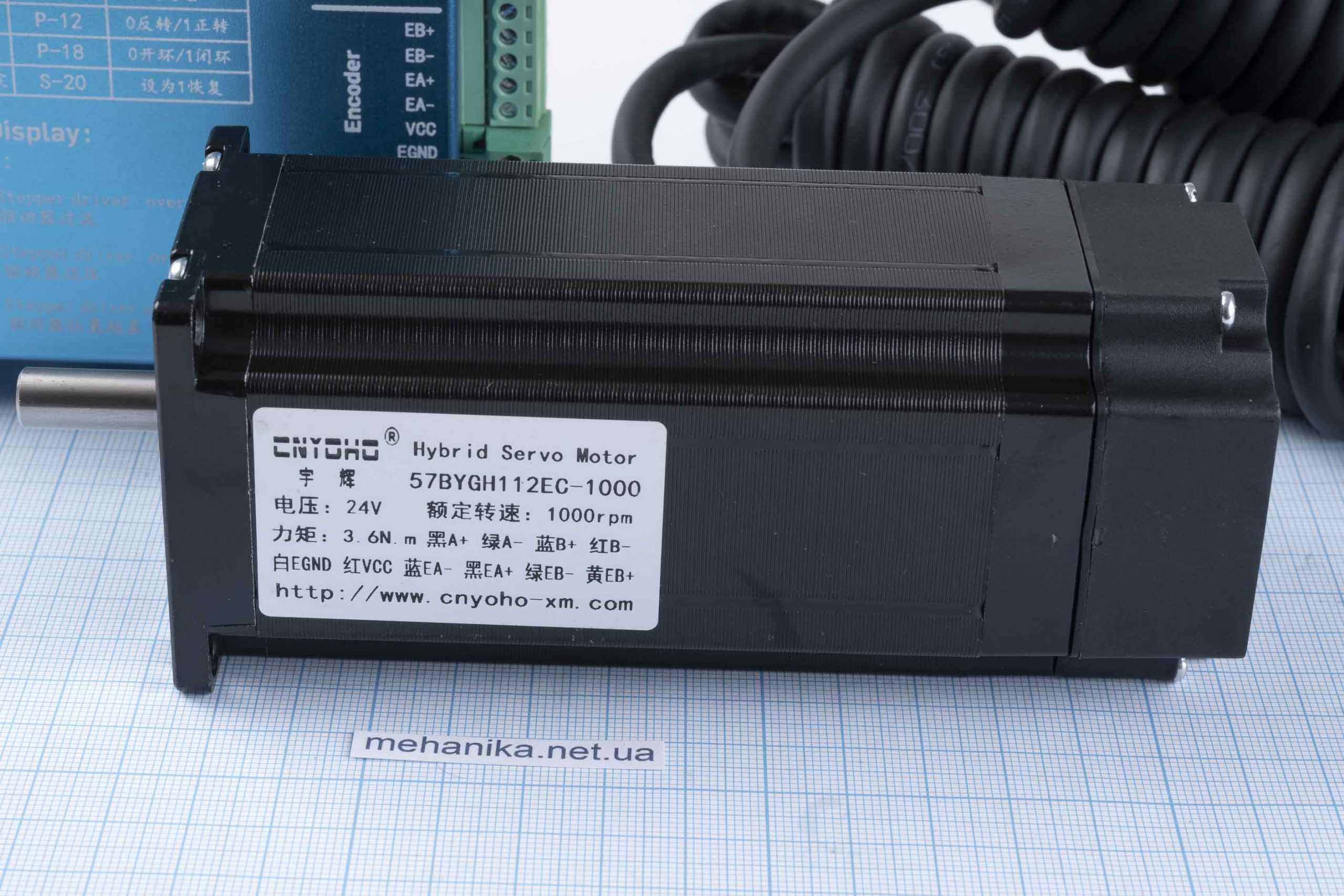

- Модель: 57BYGH112 (57BYGH112EC-1000)
- Вид двигуна: кроковий (Stepper Motor)
- Кількість фаз: 2
- Напруга живлення: DC 24-48V (рекомендовано 24V)
- Номінальний струм фази: 3A
- Крок: 1.8° (200 на оборот)
- Опір фази: 2.0 Ом
- Індуктивність фази: 7.2 мГн
- Крутний момент: 3.6 Nm
- Діаметр валу: 8 мм
- Довжина валу: 20 мм
- Довжина кабелів: 80 см
- Робоча температура: -20°C…+50°C
- Опір ізоляції: 100 МОм
- Діелектрична міцність: 500 VAC протягом хвилини
- Розміри: 57 мм х 57 мм х 140 мм
- Вага: 2200 г
- Довжина кабелю: 300 см
