Опис
Датчик дотику (датчик висоти, індикатор нуля) інструменту – пристрій, що застосовується для точного позиціонування ріжучого інструменту по осі Z, або іншими словами, це прилад для установки нуля по осі Z.
Ця модель має масивний сталевий корпус з магнітною підставою, що дозволяє використовувати датчик як у вертикальному, так і горизонтальному положеннях.

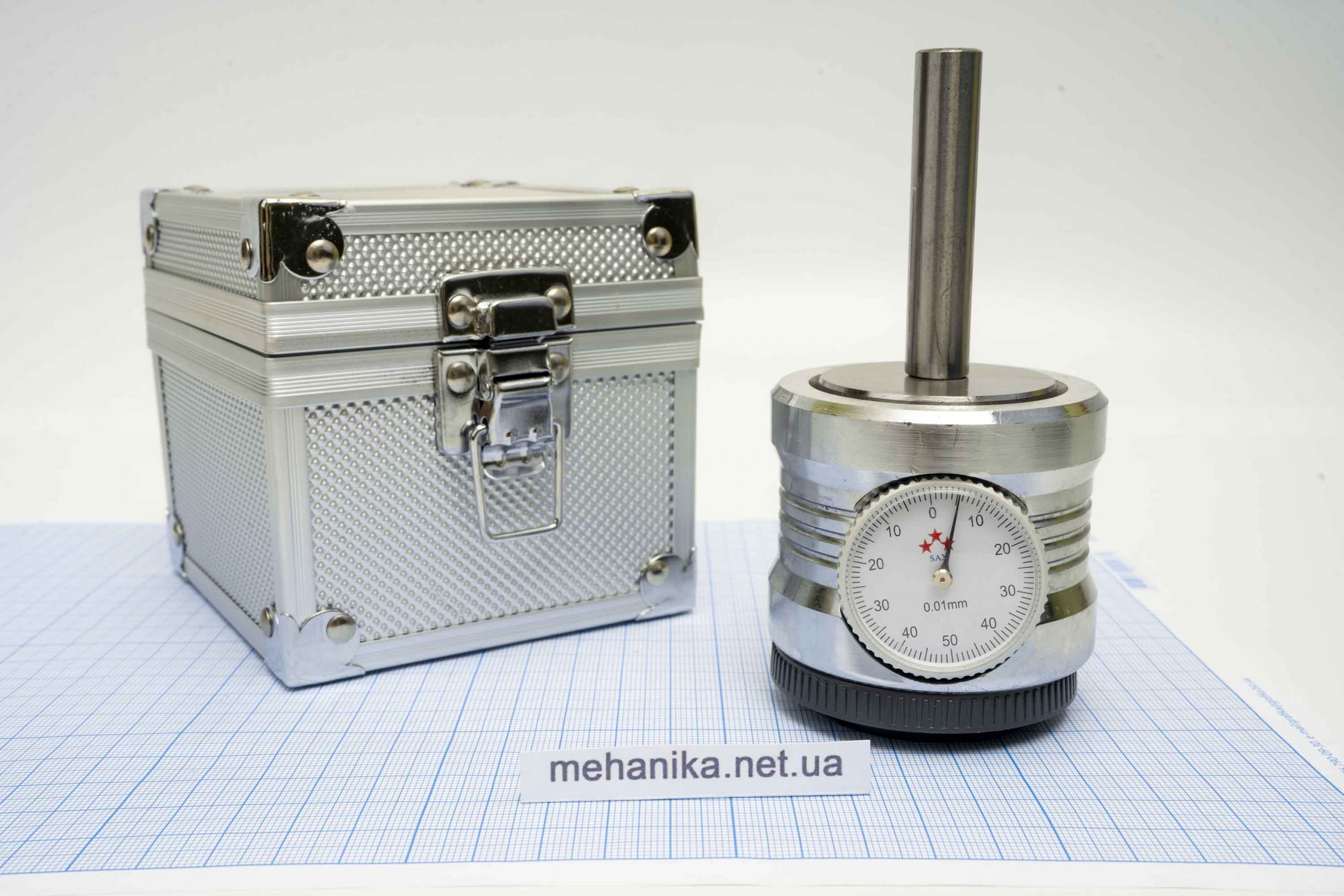

Механізм виконаний на базі індикатора годинникового типу, який жорстко з’єднаний із пружинним штоком, що дозволяє забезпечити високу точність позиціонування навіть при торканні фрези в різних точках контактного майданчика. Сам контактний майданчик має шліфовану поверхню.
Настроювач інструменту забезпечує точність обробки деталей та безаварійну роботу верстата, оскільки це безпосередньо залежить від правильної прив’язки ріжучого інструменту.
Особливості:
- Висока точність
- Індикатор годинникового типу
- Велика площа контактного майданчика
- Легке калібрування
- Невелике зусилля пружини (щоб уникнути поломки інструмента малого діаметра)

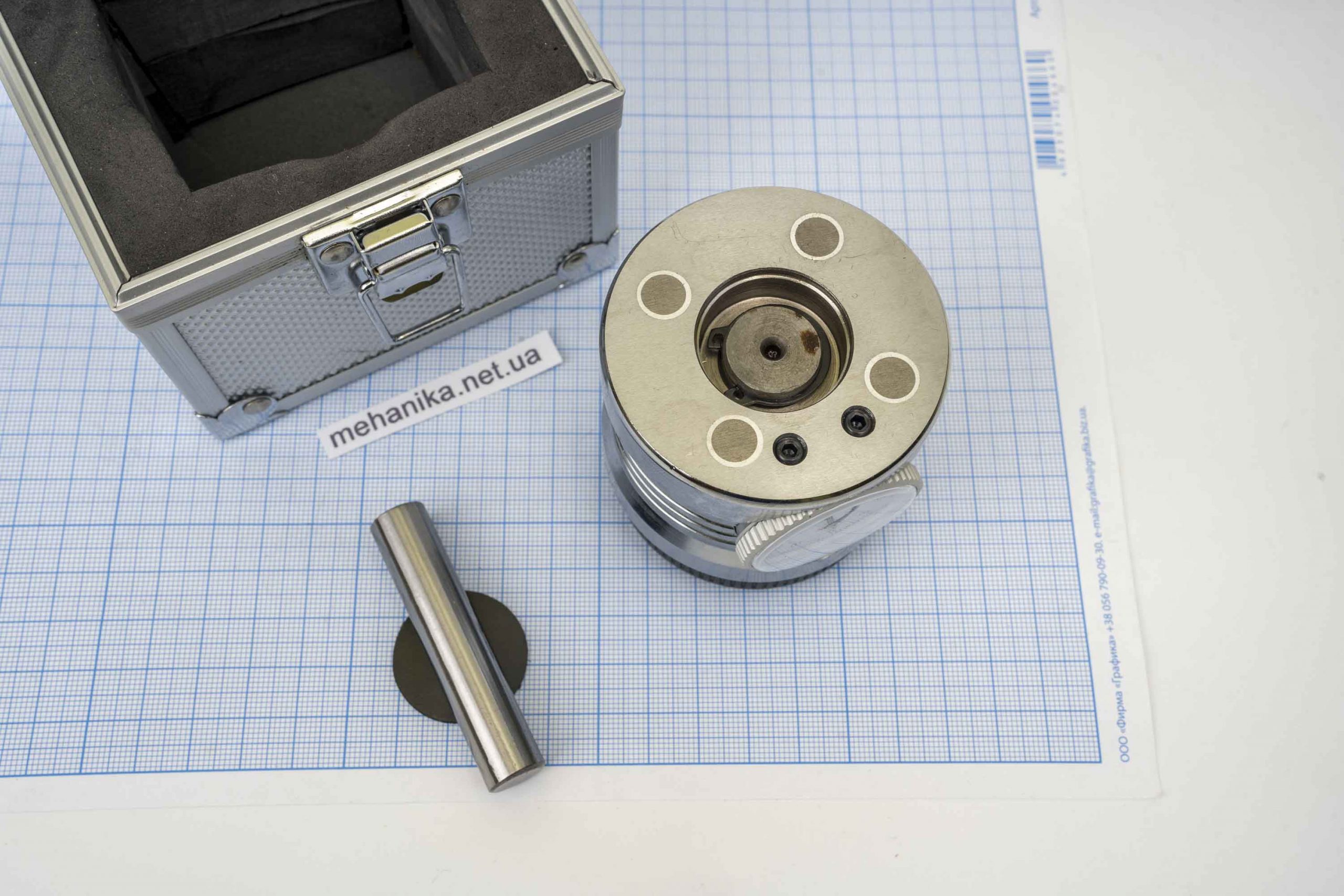

- Магнітна основа
- Простота в експлуатації
Технічні характеристики:
- Висота виміру: 50±0.01 мм
- Діаметр контактного майданчика: 44 мм
- Висота корпусу датчика: 50 мм
- Діаметр корпусу датчика: 62 мм
- Діапазон ходу контактного майданчика: 0.0-4.0 мм
- Ціна поділки шкали: 0.01 мм
- Точність вимірювання: ±0.005 мм
- Наявність магніту: присутній
- Матеріал корпусу: сталь
- Діапазон робочої температури: -20°С…+70°С
- Вологість навколишнього середовища: ≤95%
- Вага: 0.9 кг
