Опис

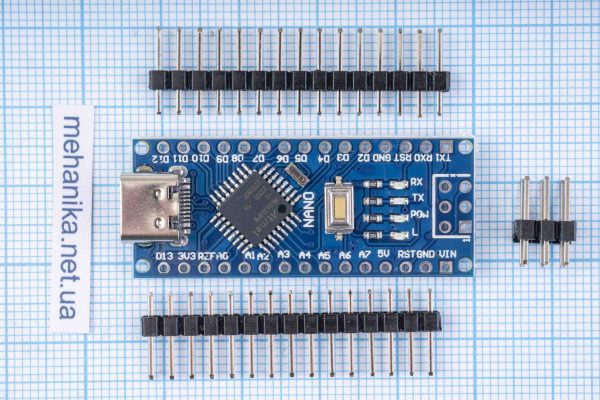

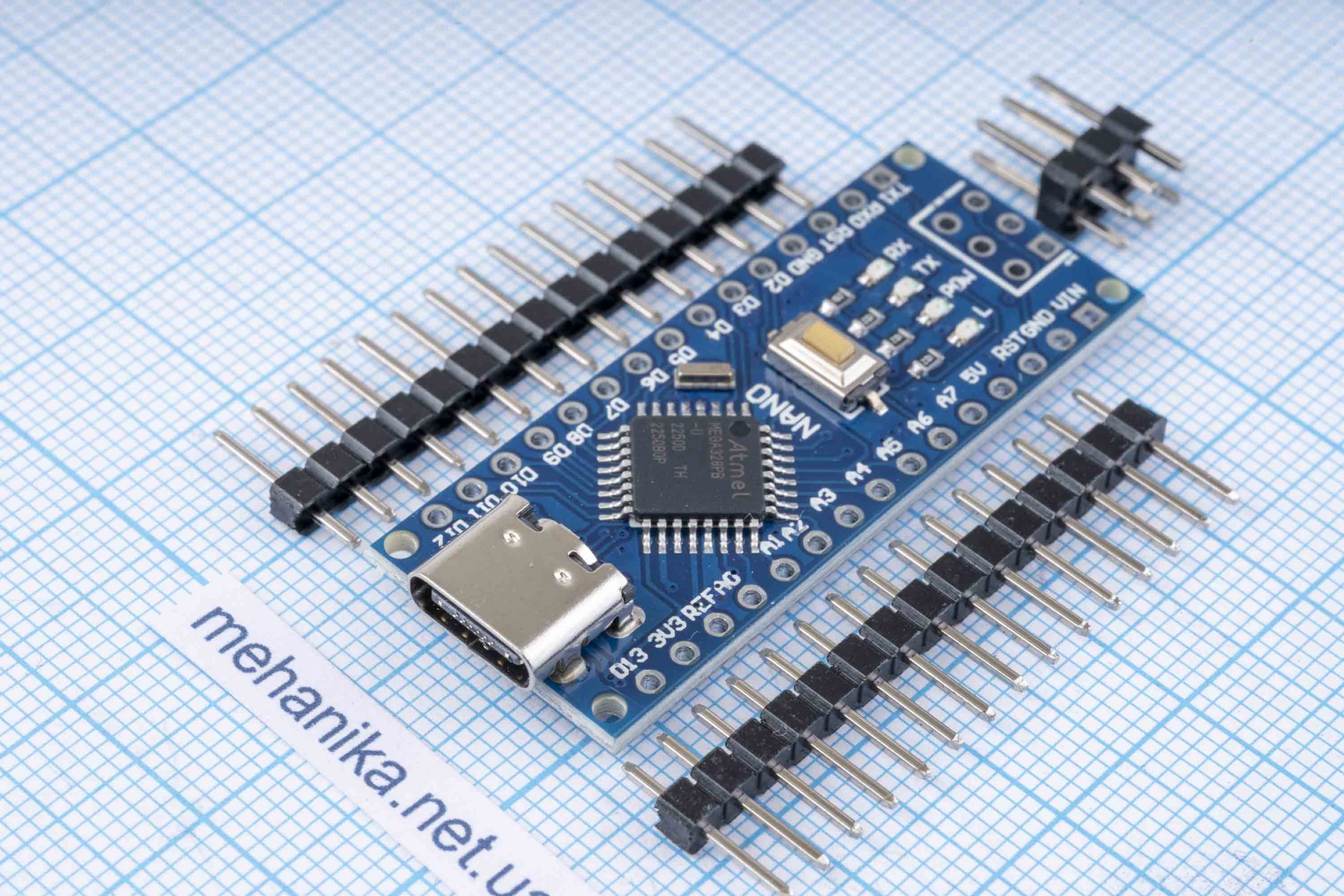

Arduino Nano V3.0 – невелика самодостатня плата, сумісна з макетними платами, яка побудована на мікроконтролері ATmega328. Вона в основному збігається за функціональністю з Arduino Duemilanove/Uno, але має інший форм-фактор. Arduino Nano не вистачає тільки роз’єму живлення і замість стандартного, використовує Type-C кабель (комплектація не включає кабель).
Увага! У версіях Arduino IDE вище 1.6.20 з’явилася опція вибору версії бутлоадер (за замовчуванням – новий), тому, старі версії плат можуть не реагувати на програмування по USB.

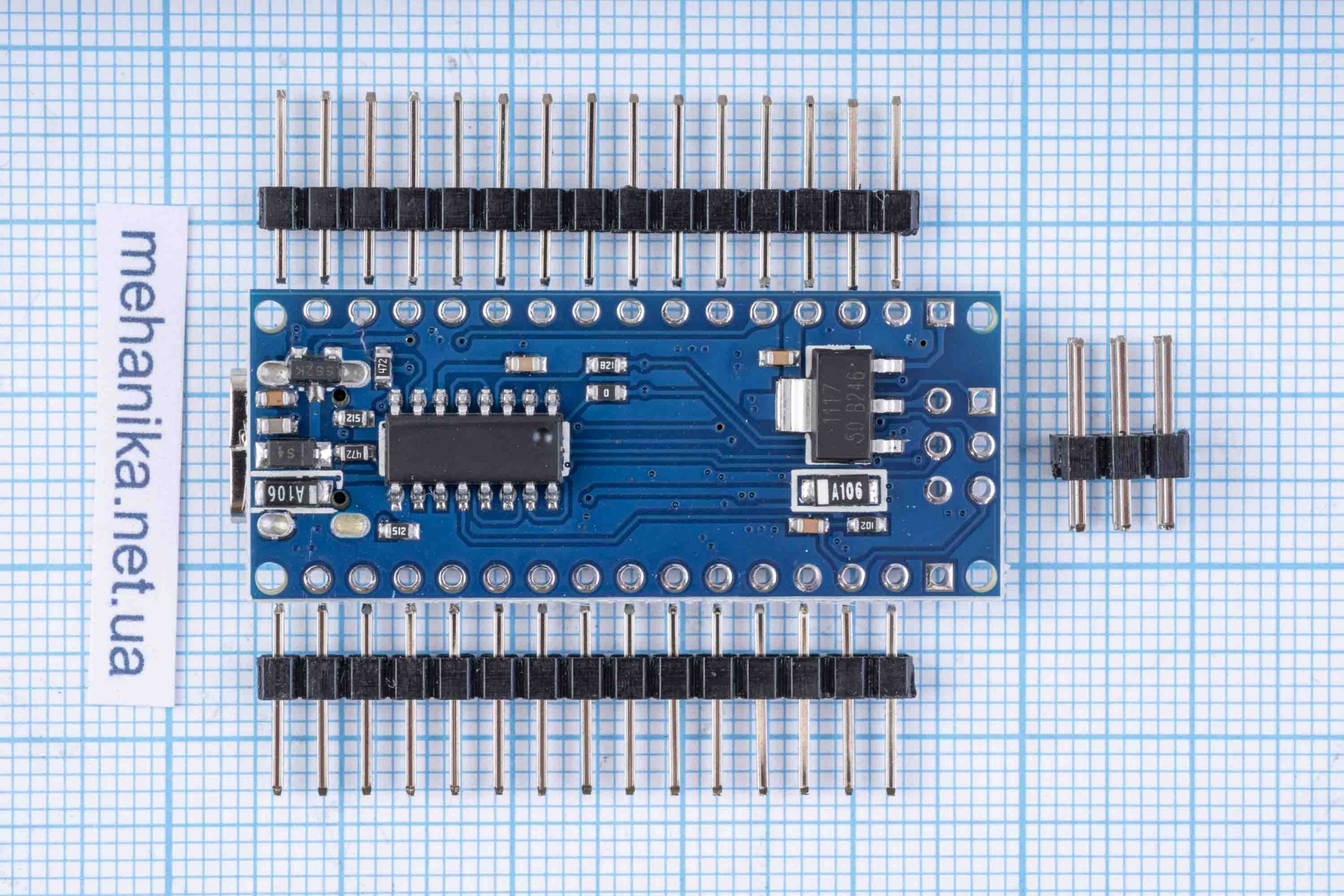

Для підключення до комп’ютера використовується мікросхема CH340G.
Arduino Nano може живитись від Type-C роз’єму або зовнішнього джерела живлення DC 6-12V (пін “Vin”) або 5V стабільного зовнішнього живлення (пін “5V”). Живлення автоматично перемикається на джерело з більш високою напругою.
Характеристики:
- Мікроконтролер: ATmega328P
- Робоча напруга: DC 5V
- Вхідна напруга (рекомендована): DC 7-12V
- Цифрових входів/виходів: 14 (з яких 6 можуть бути використані як ШІМ)
- Аналогових входів: 8
- Сила струму на входах/виходах: 40 мА
- Сила струму для 3.3V виходу: 50 мА
- Пам’ять: 32 kb з яких 2kb використовується бутлоадер
- SRAM: 2 kb
- EEPROM: 1 kb
- Частота: 16 MHz
