Опис

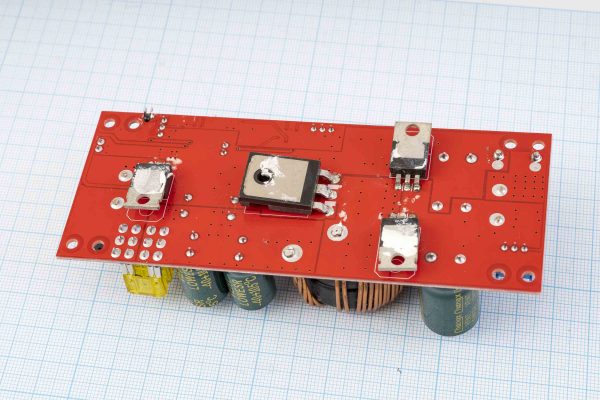

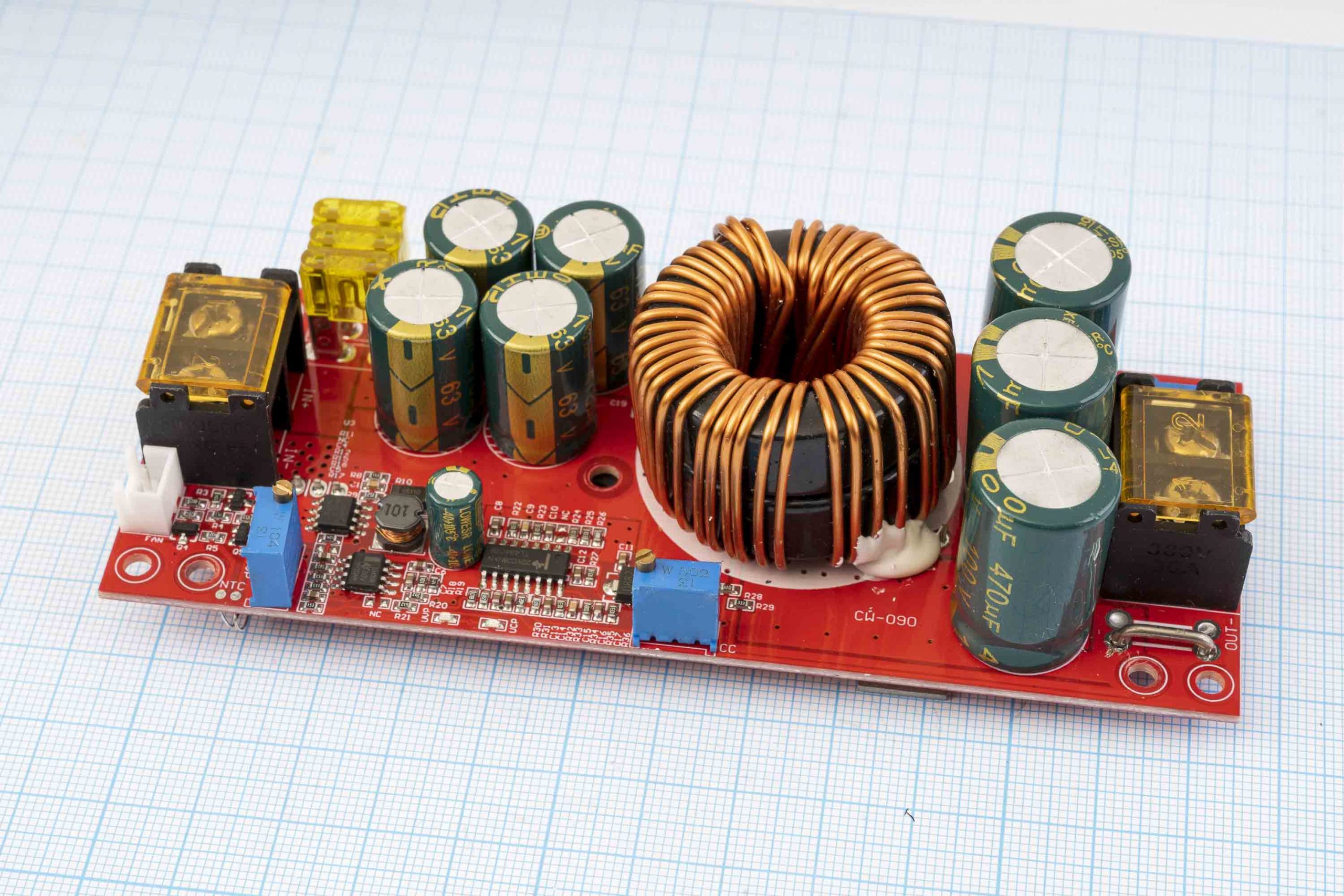

Пропонується до Вашої уваги плата перетворювача напруги підвищуючого, DC-DC, 10-60V/13-97V 40A 1800W – НА ЗАПЧАСТИНИ або ПІД РЕМОНТ.
При перевірці було виявлено не відповідність заявленим характеристикам, тому плати розпродаються.
В основному проблема в НЕСТАБІЛЬНОМУ вихідному струмі!
Причини несправності не відомі!
На платі є наступні компоненти:
- 4 шт – Конденсатор електролітичний 63V/470uF
- 3 шт – Конденсатор електролітичний 100V/470uF
- 1 шт – Конденсатор електролітичний 35V/100uF
- 2 шт – Підстроювальний резистор W104
- 1 шт – Підстроювальний резистор W502
- 2 шт – Клемна колодка на дві клеми
- 3 шт – Запобіжник плавкий 20А
- 1 шт – Термодатчик NTC
- 1 шт – Дросель тороїдальний 37 мм
- 1 шт – Транзистор польовий IRFP4110
- 1 шт – Діод Шотки MBR20200
- 1 шт – Діод Шотки MBR20200CT
- 1 шт – Транзистор NCE80H15
- 1 шт – Мікросхема XL7005A
- 1 шт – Операційний підсилювач двоканальний LM358
- 1 шт – Мікросхема двотактний ШІМ контролер TL494C
- 1 шт – Роз’єм XH2.54-2P 2-х контактний
- SMD компоненти (резистори, конденсатори, світлодіоди, діоди, тріоди)
