Опис

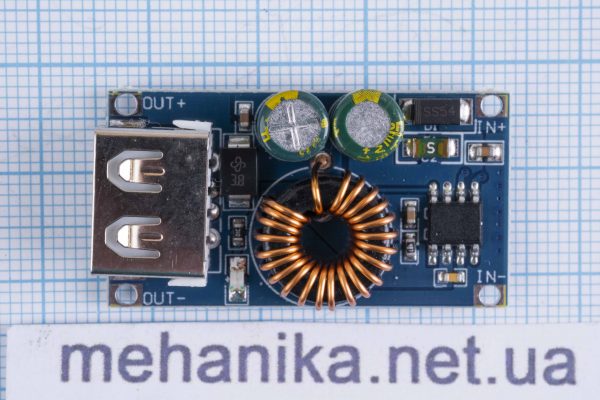

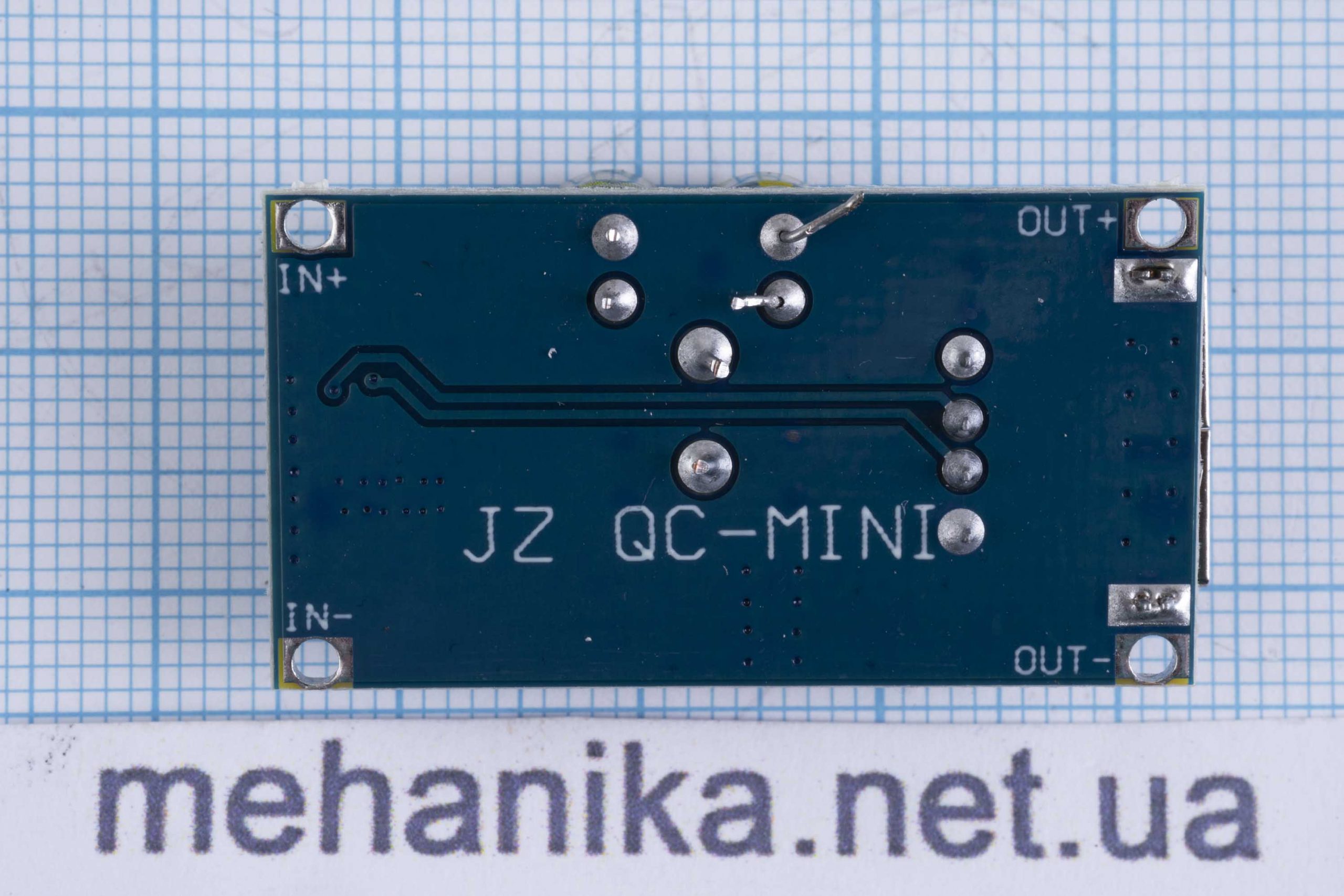

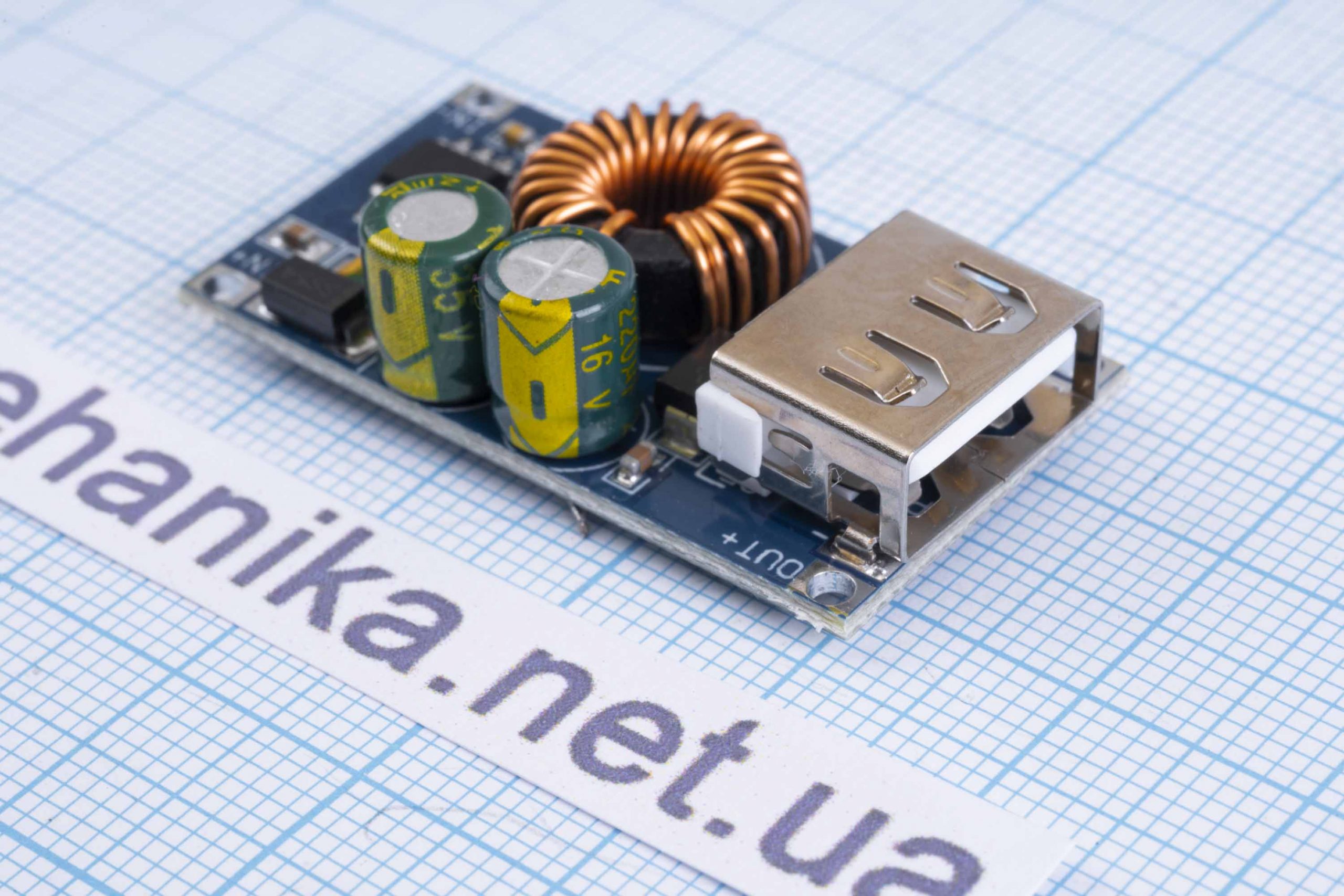

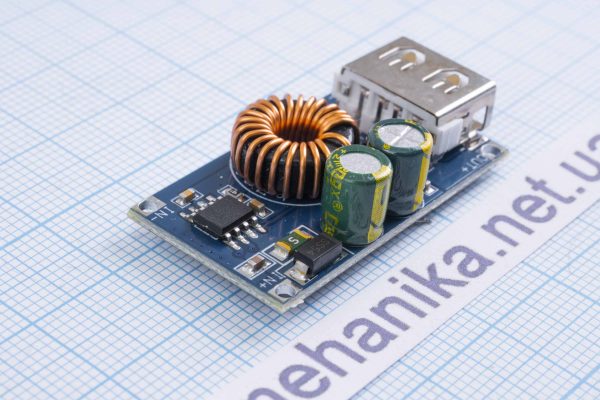

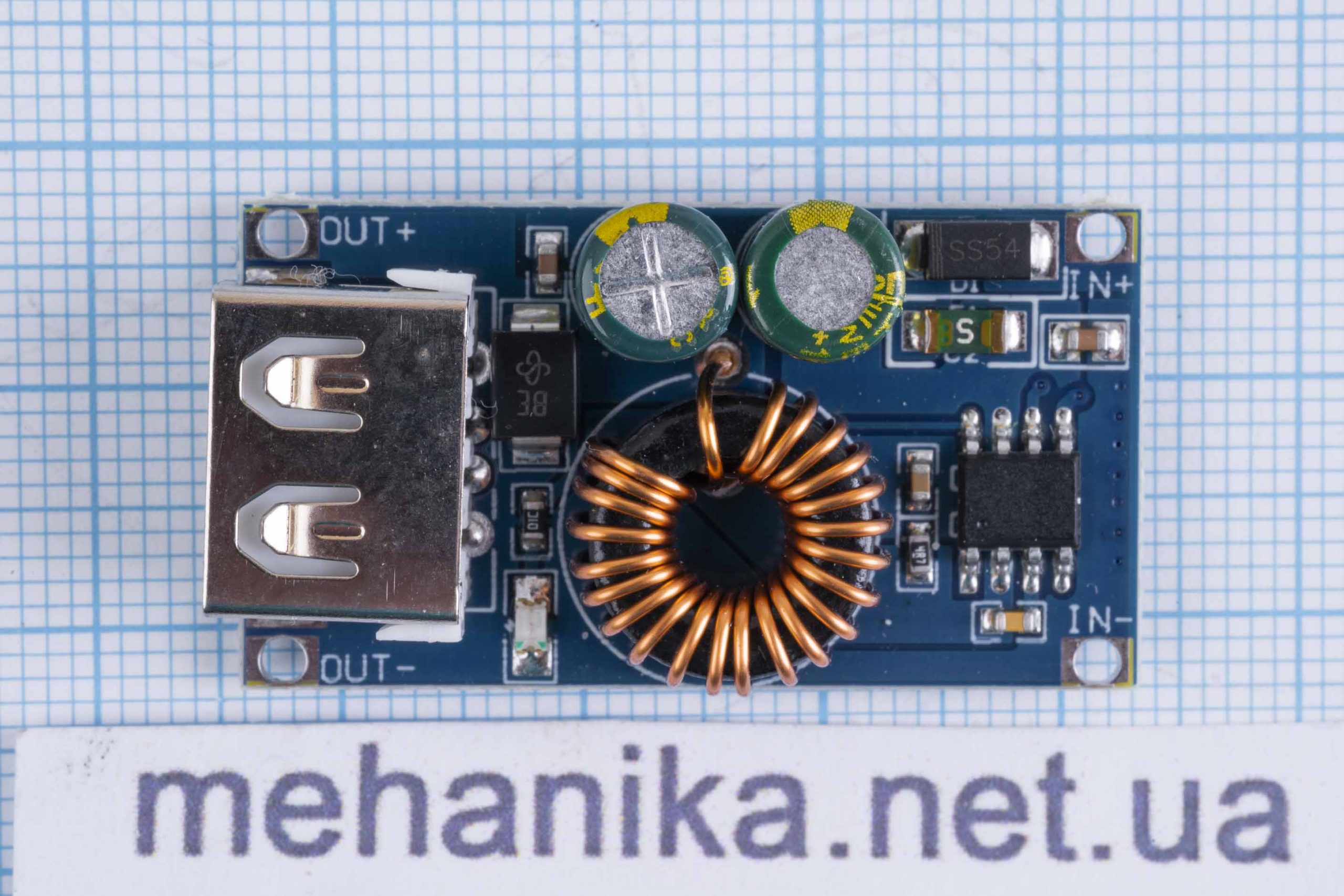

Модуль зарядки з роз’ємом USB з підтримкою більшості протоколів швидкої зарядки сучасних виробників портативних пристроїв.
Він заснований на мікросхемі IP6505.
Оскільки модуль є знижуючим перетворювачем повне функціонування QC2.0/3.0 вимагає принаймні DC 12V живлення. В іншому випадку напруга зарядки буде організована на рівні не вище напруги живлення.
Основні характеристики:
- Робоча вхідна напруга: DC 6-32V
- Підтримка швидкої зарядки: так
- Вихідна напруга: DC 5V, QC2.0/3.0 DC 3-12V
- Вихідна потужність (max): 24W (5V/3.4A, 9V/2.5A, 12V/2A тощо)
- Ефективність трансформації: 90-97%
- Струм споживання без навантаження: 30 mA
- Діапазон робочої температури: -20℃…+85℃
- Діапазон робочої вологості: 0%-95% відносної вологості
- Розмір: 38 мм x 20 мм x 10 мм
Підтримувані протоколи швидкого заряду:
- BC1.2, Apple, SamsungQualcomm QC2.0 та QC3.0
- MTK PE1.1/PE2.0
- Huawei Fast Charge Protocol FCP
- Huawei Fast Charge Protocol SCP
- Samsung швидка договір про стягнення AFC
- Протокол швидкого заряду Spertrum SFCP
Наявність захисту:
- від перевищення вхідного струму
- від перевищення вхідної напруги
- від зменшеної вхідної напруги
- від короткого замикання на виході
- від перевищення струму виходу
