Опис

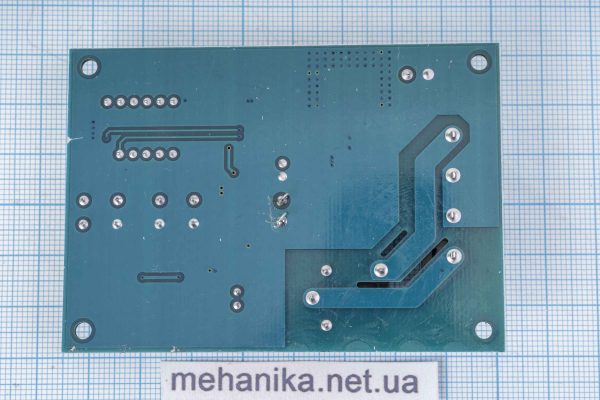

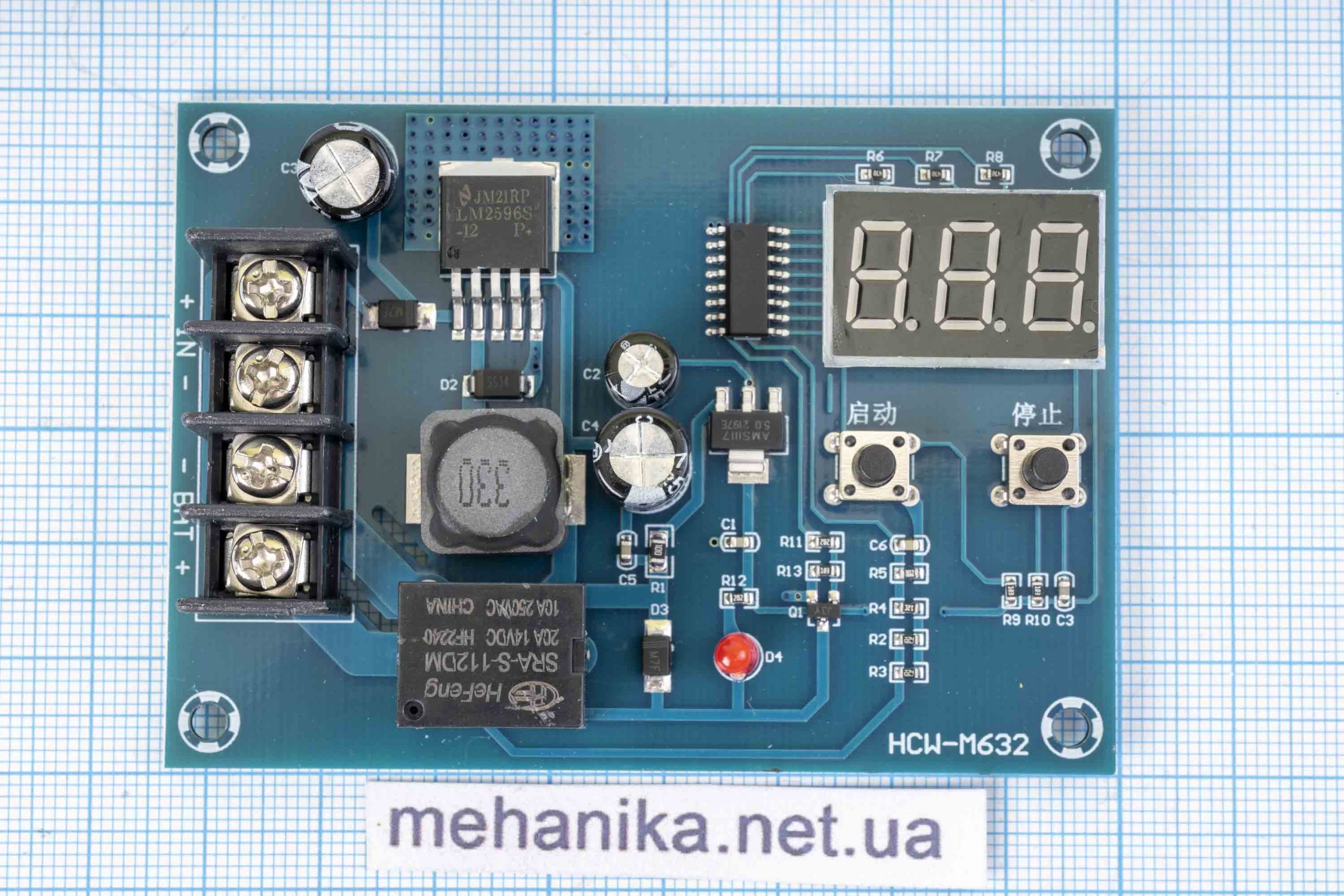

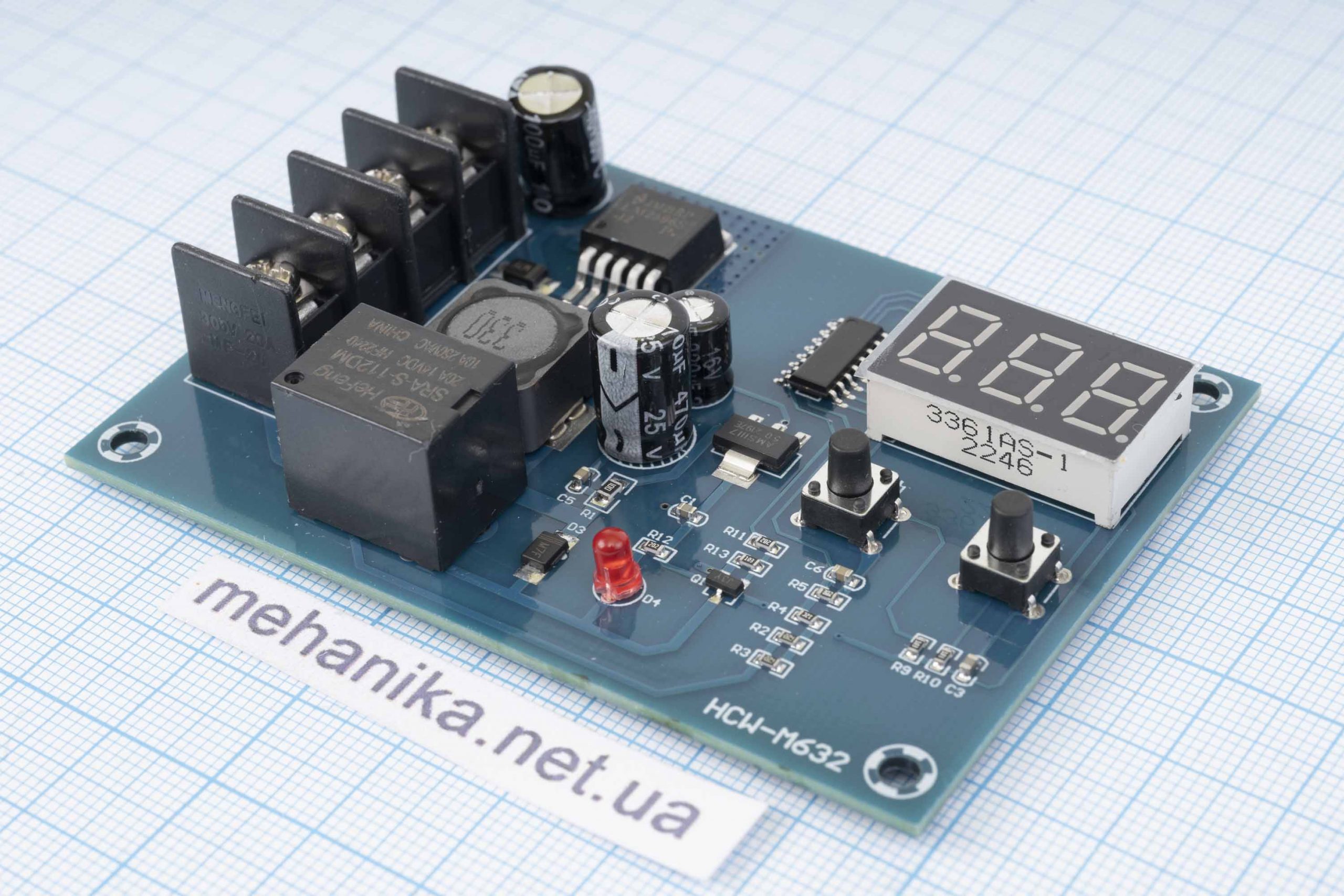

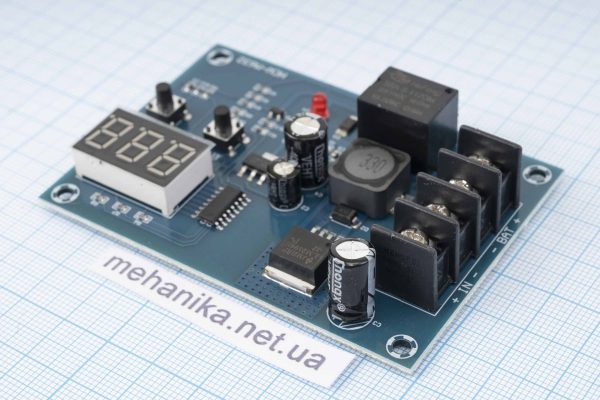

Контролер HCW-M632 (XH-M603) може використовуватися для заряду літієвих, кадмієвих, металогідридних, свинцевих акумуляторів.
Подаючи на вхід контролера від 12-24V можна виконувати заряджання акумулятора, попередньо встановивши напругу старту і закінчення заряду. Припустимо, що у нас акумулятор з номінальною напругою 12V, отже, після стартової напруги 11 V, наша батарея почне заряджатися після розряду до 11V. Аналогічно відбувається вимикання зарядки, встановлюючи напругу відсічки 13V зарядка буде припинена після досягнення напруги 13V на клемах акумулятора.
Будь ласка, зауважте, що живлення контролера здійснюється від акумулятора, а не від зарядного пристрою!
Керування:
- Однократне натискання кнопки «START» відображає напругу запуску акумулятора, однократне клацання «STOP» показує напругу зупинки заряду.
- Утримання понад 3 секунд кнопок “START” або “STOP” відповідно вхід в режим встановлення напруги увімкнення та вимкнення зарядки.
- Утримання понад 3 секунд кнопок “START” і “STOP” одночасно призведе до скидання до заводських параметрів.
Технічні характеристики:
- Вихідна напруга: DC 10-30V
- Куруючий струм: max 20А
- Сфера застосування: акумулятори 12/24V
- Точність відображення: 0.1V
- Точність керування: 0.1V
- Тип вихідних сигналів: прямий вихід
- Габаритні розміри модуля: 82 мм х 58 мм х 18 мм
