Опис

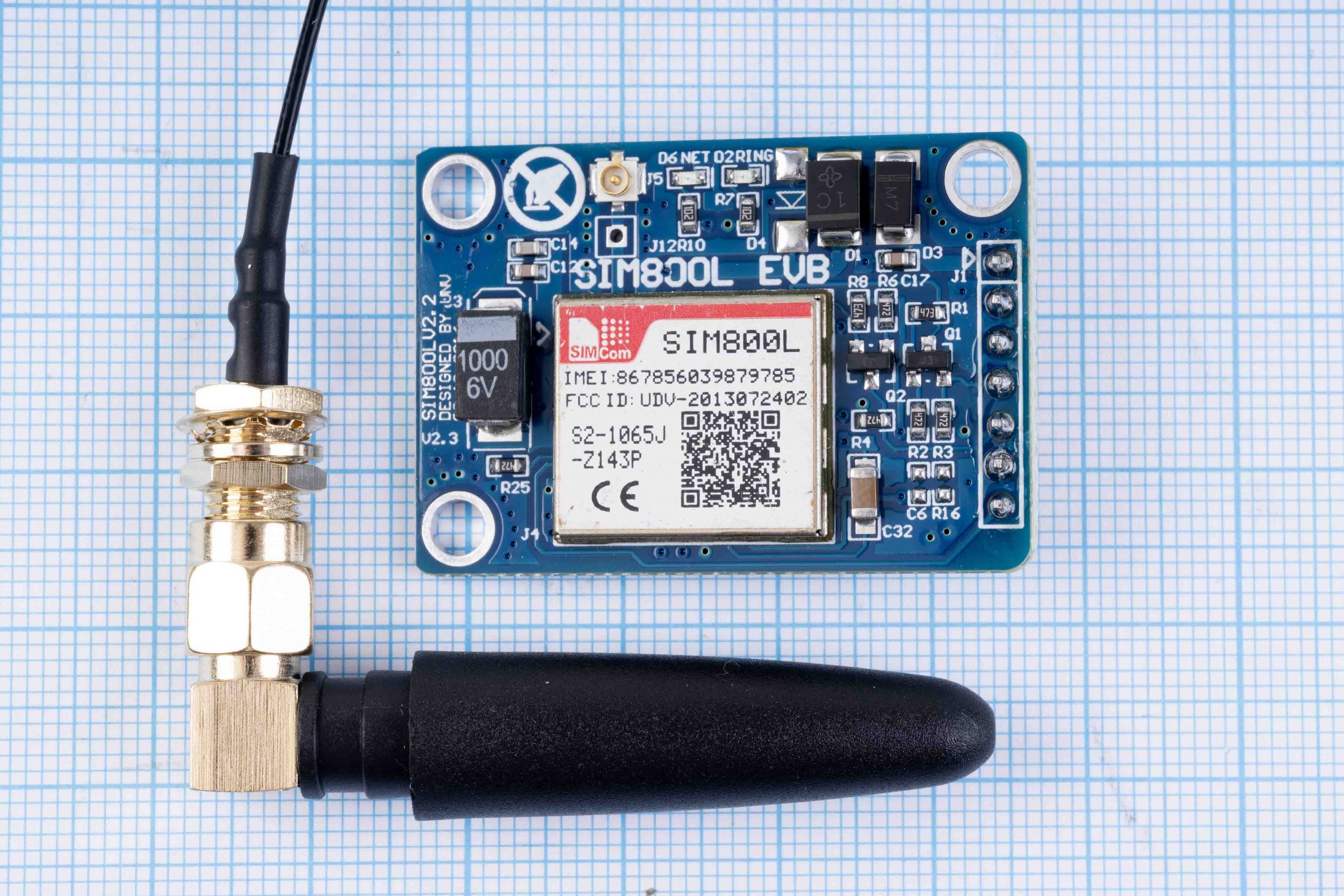

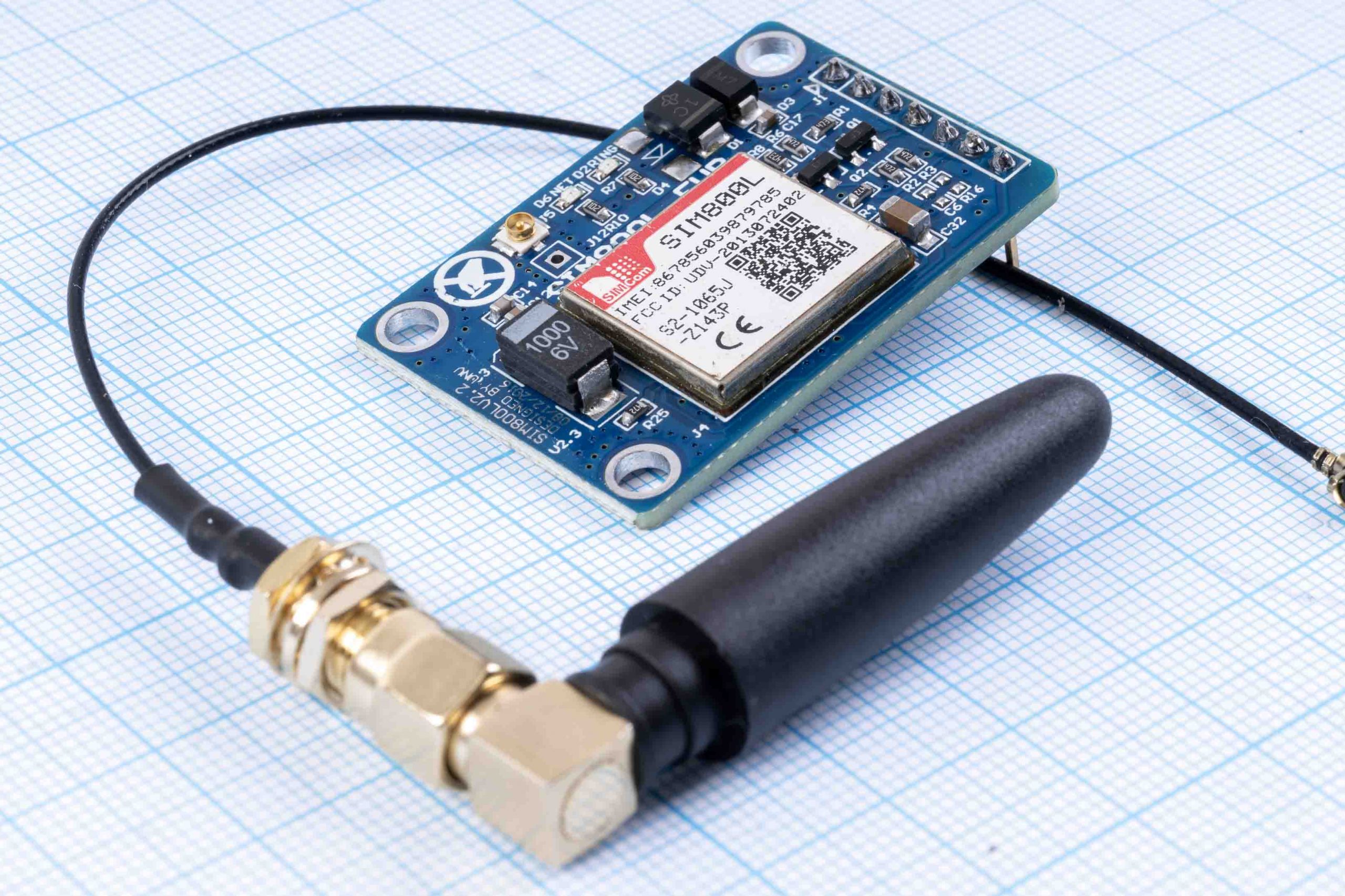

Мініатюрний модуль GSM/GPRS стільникового зв’язку на основі компонента SIM800L, розробленого компанією SIMCom Wireless Solutions. Стандартний інтерфейс керування компонентом SIM800L надає доступ до сервісів мереж GSM/GPRS 850/900/1800/1900МГц для надсилання SMS-повідомлень, дзвінків та обміну цифровими даними GPRS. Для кращого прийому сигналу використовується зовнішня антена.
Компонент SIM800L має реалізований стек протоколу TCP/IP, і складається з мікросхеми MT6260SA компанії MediaTek, та мікросхеми приймача RFMD RF7176.
Керувати модулем можна за допомогою персонального комп’ютера через перетворювач інтерфейсу USB-UART або безпосередньо через UART модулем мікроконтролера самостійної розробки або Arduino, Raspberry Pi та аналогічними.
Звертаємо увагу, що у модуля напруга логічного високого рівня становить 2.8В, що вимагає застосування перетворювача логічних рівнів при використанні модему з контролером Arduino.
Перевищення вхідної напруги інтерфейсу UART призведе до псування модуля SIM800!
Не існує перетворювача інтерфейсу USB-UART з вихідною напругою 2.8 В. Існуючі перетворювачі мають вищу напругу на виході UART. Тому між виходом перетворювача UART і входом модуля SIM800L необхідно встановити резисторний дільник напруги. Або можна використовувати додатковий модуль перетворення рівнів з окремим джерелом живлення на 2.8, наприклад такий. Для живлення модуля SIM800L від зовнішнього джерела можна використовувати модуль LM2596S.
При увімкненні модуля GSM GPRS на платі швидко блимає світлодіод. У разі встановлення з’єднання з мобільним оператором частота миготіння знижується. Якщо зв’язок з мобільним оператором втрачено, то світлодіод знову блимає швидко. Швидке блимання світлодіода говорить про пошук в ефірі сигналу станції мобільного зв’язку.

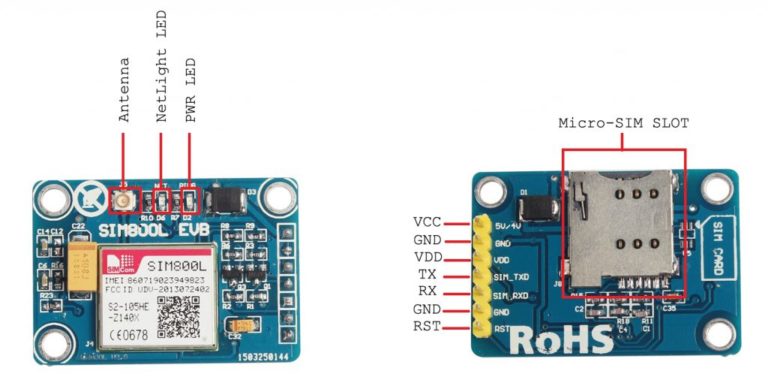

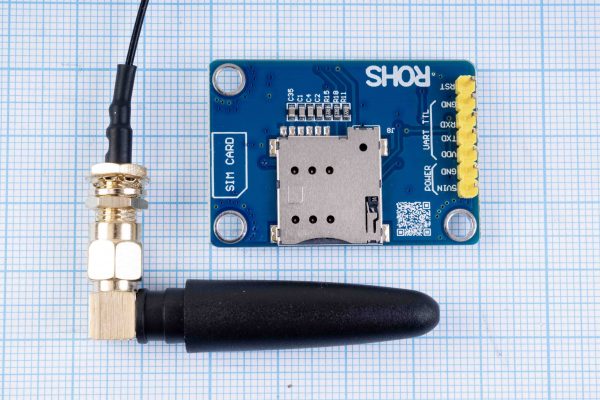

Опис розводки виводів: На SIM800L є 7 виводів, які ми будемо використовувати для інтерфейсу з Arduino.
- VCC: Вхід зовнішньої напруги живлення для SIM800L
- GND: зовнішнє заземлення для SIM800L
- VDD: вхід напруги живлення мікроконтролера для SIM800L
- RST: вивід скидання для SIM800L
- RXD: Послідовний зв’язок (вивід приймача)
- TXD: Послідовний зв’язок (вивід передачі)
Характеристики:
- Напруга живлення: від 3.4V до 4.4V
- Рекомендована напруга живлення: 4V
- Струм режиму очікування: 0.7 mA
- Максимальний струм: 500 mA
- Максимальна напруга високого рівня інтерфейсу UART: 2.8
- Швидкість UART: 1200-115200 бод
- Робочі діапазони EGSM900, DCS1800, GSM850, PCS1900
- Потужність передачі DCS1800, PCS1900: 1W
- Потужність передачі GSM850, EGSM900: 2W
- Режим мережі: 2G
- Опір динаміка, що підключається: 8 Om
- Мікрофон: електретний
- Керується командами AT через UART: (3GPP TS 27.007, 27.005 SIMCOM enhanced AT Commands)
- Автоматичне визначення швидкості передачі АТ команд
- Надсилання та отримання GPRS даних (TCP/IP, HTTP тощо)
- Макс швидкість передачі даних: 85.6 Кбод
- Кодування: CS-1, CS-2, CS-3 та CS-4
- GSM протокол: 07.10 протокол
- Підтримка пакетної передачі широкомовного каналу управління (PBCCH) CSD на швидкостях 2.4, 4.8, 9.6 та 14.4 Кбод
- Підтримка неструктурованих даних додаткових послуг USSD
- Підтримує PAP (протокол ідентифікації пароля)
- Підтримка годинника реального часу RTC
- Підтримує сімкарти з живленням 3V та 1.8V
- Робоча температура: – 30º до 75º
- Розміри: 25 х 25 мм
Приклад команд надсилання СМС повідомлень:
AT+CMGF=1
[00]
OK
AT+CMGS=”+380938500ххх”
[00]
> Hello
>[00]
+CMGS: 37
OK
