Опис

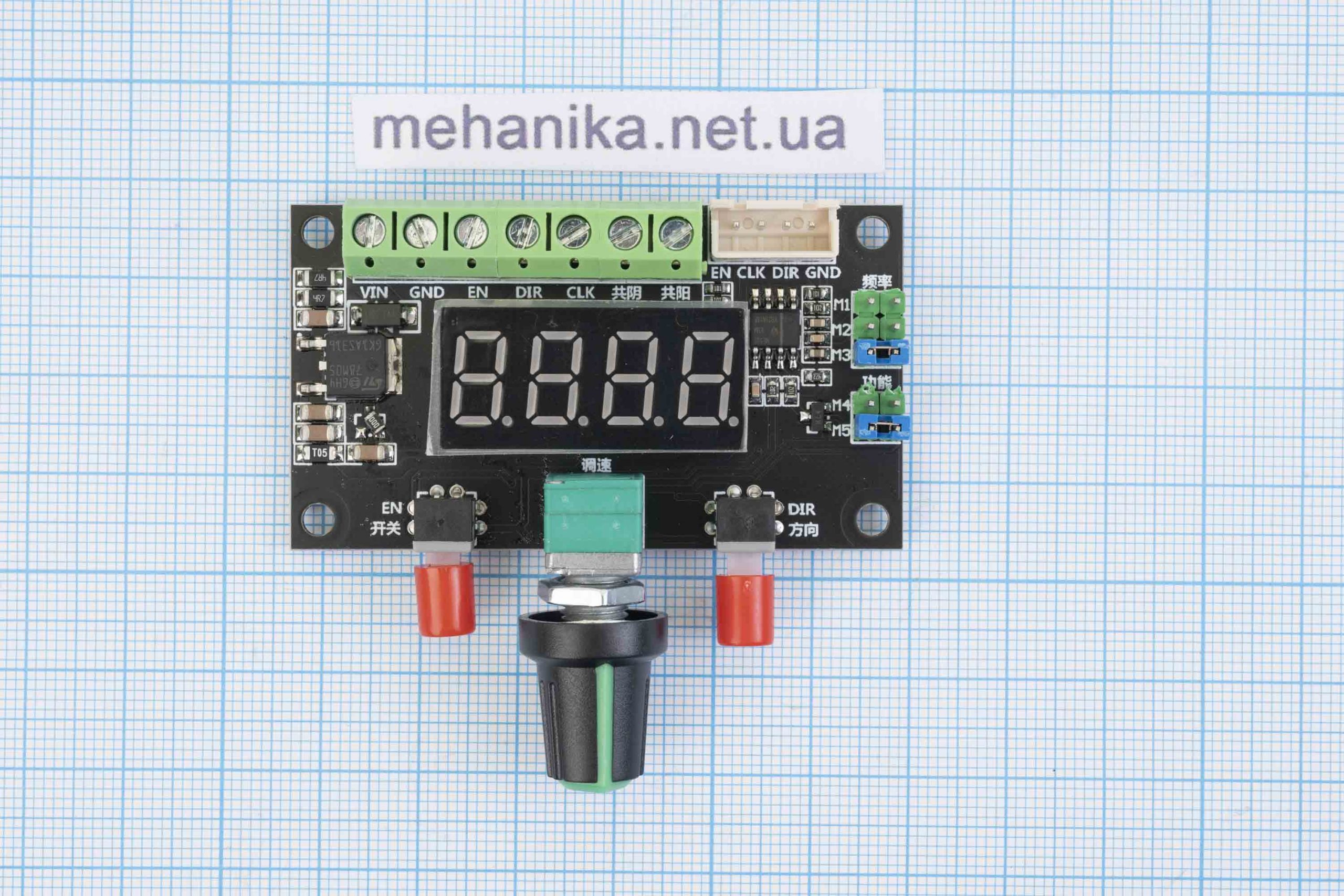

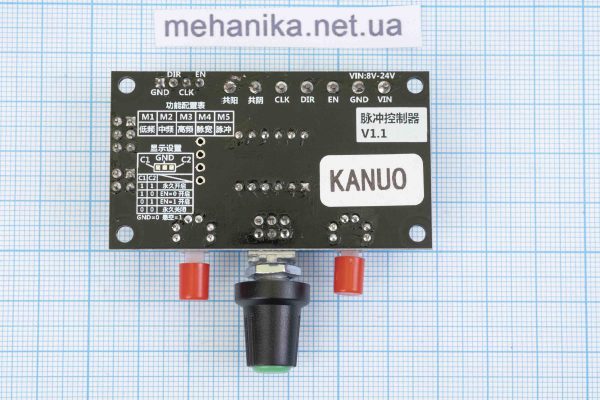

Модуль з екраном MKS OSC PWM – це модуль генерації імпульсів, що подає сигнал на драйвер крокового двигуна.
Спеціалізована модель генератора прямокутних імпульсів на мікросхемі NE555 призначена для керування одним кроковим двигуном, підключеним до драйвера, без необхідності використання зовнішнього блоку з ЧПУ. Модуль є спрощеною “заміною” будь-якого типу контролера ЧПУ, має звичний для більшості поширених драйверів крокових двигунів інтерфейс PUL/DIR/ENA, і надає можливість користувачеві самостійно, в ручному режимі, здійснювати запуск і зупинку крокового двигуна, змінювати швидкість і напрям обертання валу двигуна.
Особливість модуля в тому, що він має два режими роботи: частотний і ШИМ, а також є налаштування генерованої частоти імпульсів у трьох різних діапазонах LOW (80 Гц – 2.4 кГц), MED (540 Гц – 16.6 кГц), HIGH (5.4 кГц – 16 кГц). Зазначені виробником значення частоти є приблизними та можуть незначно відрізнятися. У частотному режимі робочий цикл змінюється поворотом потенціометра за годинниковою або проти годинникової стрілки в діапазоні 38-66%, в режимі ШИМ – від 3 до 96%. Для зміни режимів роботи та вибору необхідної частоти на платі є піни-перемички. Модуль допускає підключення драйверів крокового двигуна з оптично розв’язаними входами, що з’єднуються за схемами із загальним анодом або катодом. Світлодіодна індикація модуля відображає основні функції та наявність напруги, що живить ланцюги генератора.
Технічні характеристики
- Живлення: 8-24 В, постійна напруга
- Інтерфейс: PUL/DIR/ENA
- Регулятор швидкості обертання
- Кнопки управління: пуск/стоп, напрям обертання валу
- Режими: частотний/ШИМ
- Діапазон частот: 80 Гц – 160 кГц
- Світлодіодна індикація: живлення, напрямок, пуск/стоп
