Опис

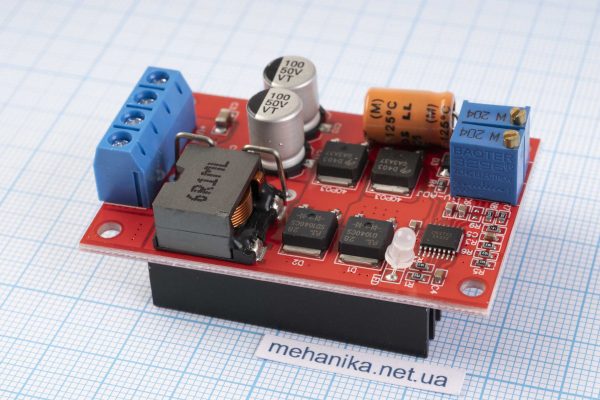

MPPT контролер для сонячних панелей (MPPT-V08A) призначений для отримання максимальної потужності та мінімальних втрат на виході модуля, у цьому разі для заряджання акумуляторів. MPPT-модуль заряду акумуляторів від сонячних батарей перетворює високу напругу на низьку, водночас змінюючи струм заряджання так, щоб вся потужність сонячних панелей передавалася на акумулятор. ККД перетворення електроенергії від сонячних панелей на виході пристрою досягає 95%.
Використання MPPT-V08A контролера дає можливість на повну використовувати потенціал сонячних панелей і як наслідок отримувати на 15-45% більше електроенергії, порівнюючи з іншими контролерами, за допомогою відстеження точки максимальної потужності сонячної батареї (MPPT).
Модуль контролера MPPT добре підходить для сонячних систем із Li-Ion, Li-Pol, Ni-MH або Pb-батареями з максимальним зарядним струмом 5А і напругою DC 9-24V. Потрібно враховувати струм заряджання для конкретного АКБ згідно з його документації, якщо він сильно перевищує, то потрібно використовувати кілька АКБ з’єднаних паралельно.
Характеристики модуля MPPT-V08A:
- Модель: MPPT-V08A
- Контролер: CN3722
- Діапазон вхідної напруги: DC 8-28V
- Діапазон вихідної напруги: DC 5-26V
- Максимальний вихідний струм: 5A
- Струм холостого ходу: ≤3mA
- Тип акумуляторів:
- олов’яні (Pb-): 12V/24V
- літієві (Li-): 7.2V/10.8V/14.4V
- Ni-Cd, Ni-MH: 7.2-14.4V
- Метод зарядки: автоматичний триетапний
- Індикатор заряду: так
- Частота перемикання ШІМ: 300 кГц
- Функції захисту під’єднання панелі:
- від зворотної полярності (переполюсування): так
- від короткого замикання (КЗ): так
- КПД модуля: ≤95%
- Робоча температура: -40…+85°C

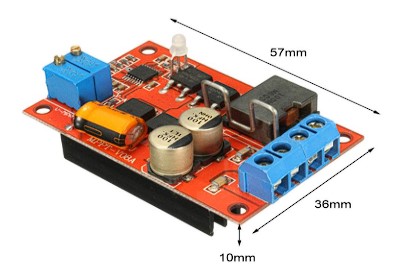

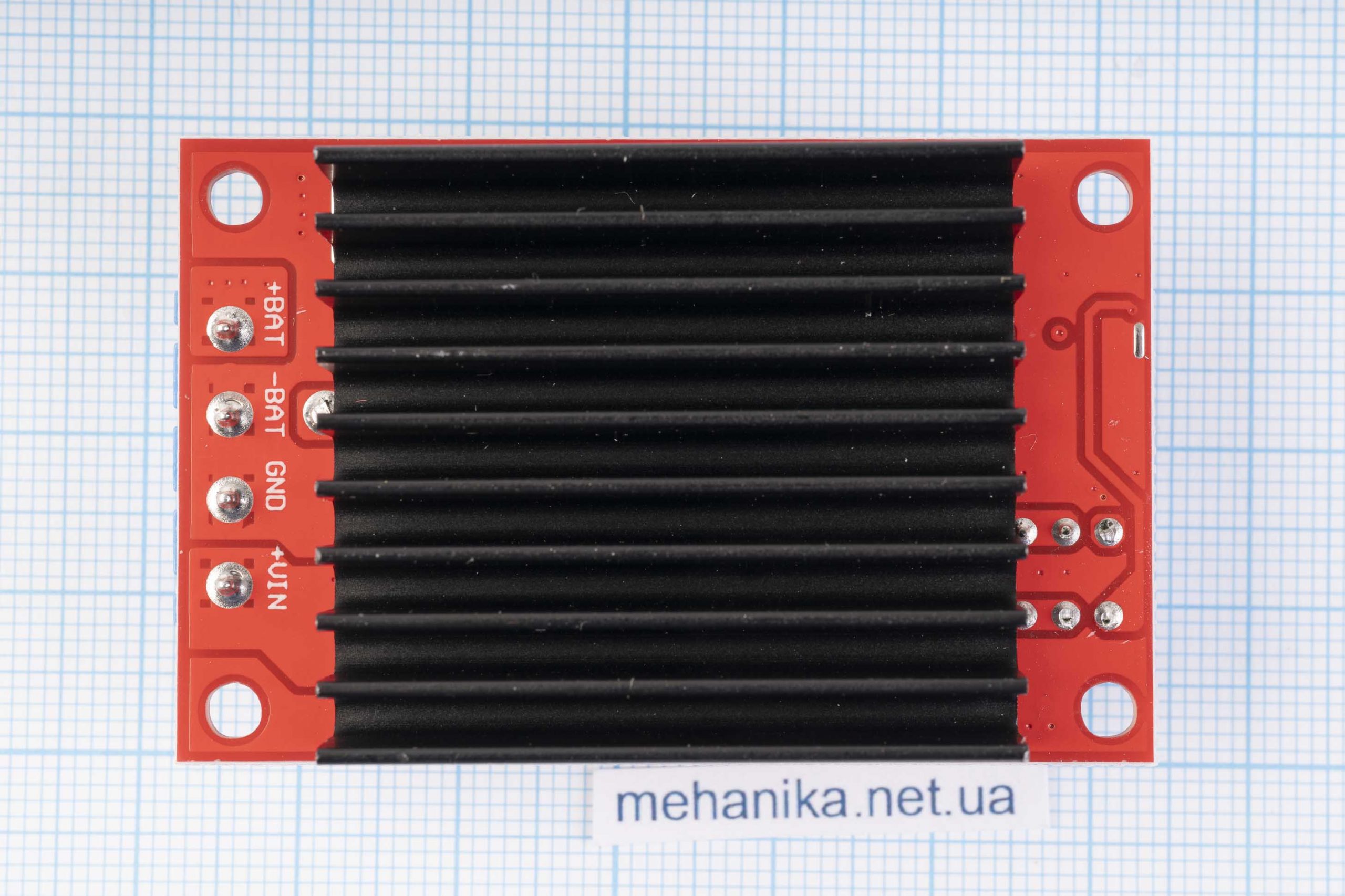

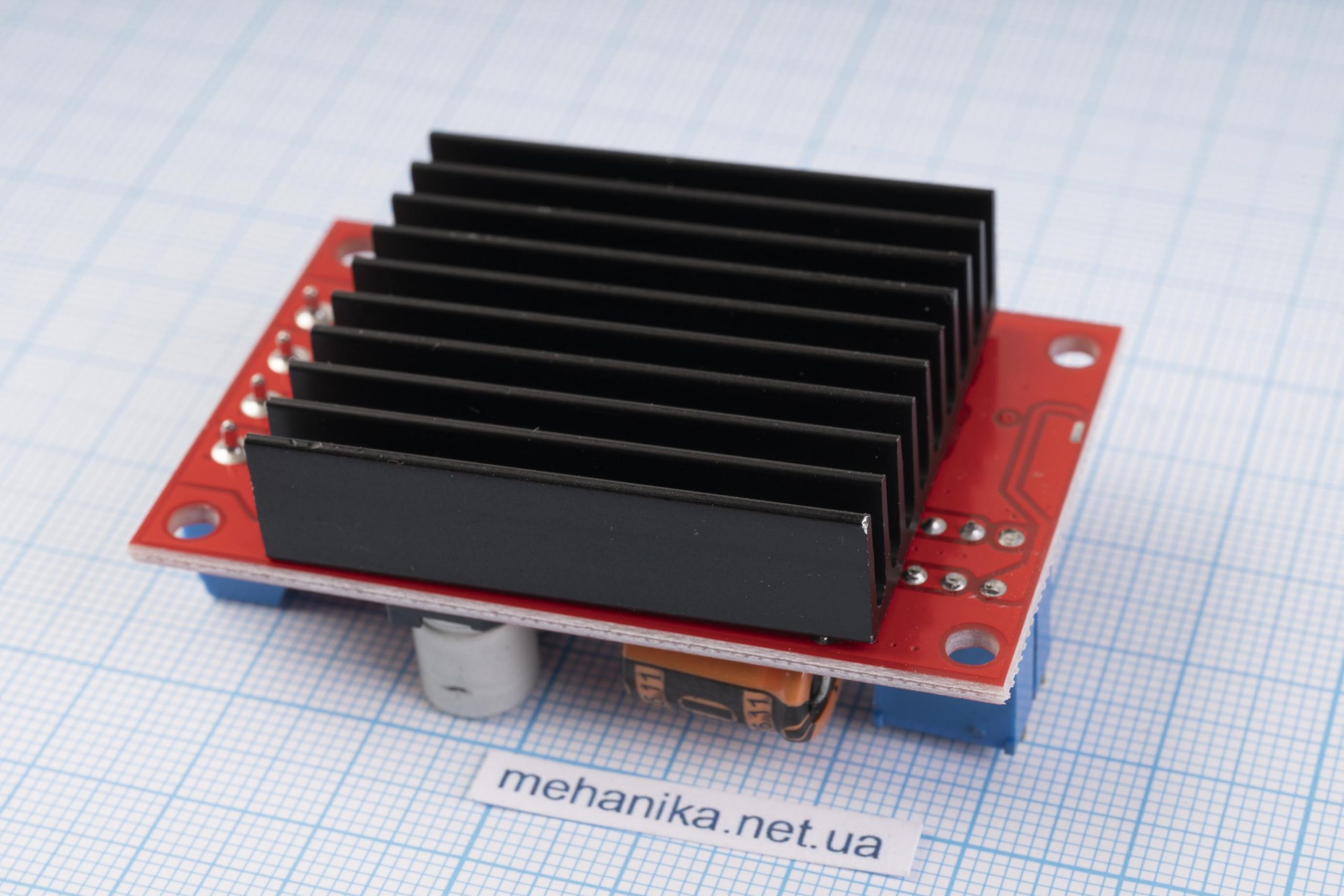

- Габаритні розміри (Д×Ш×В): 58 мм х 37 мм х 24 мм

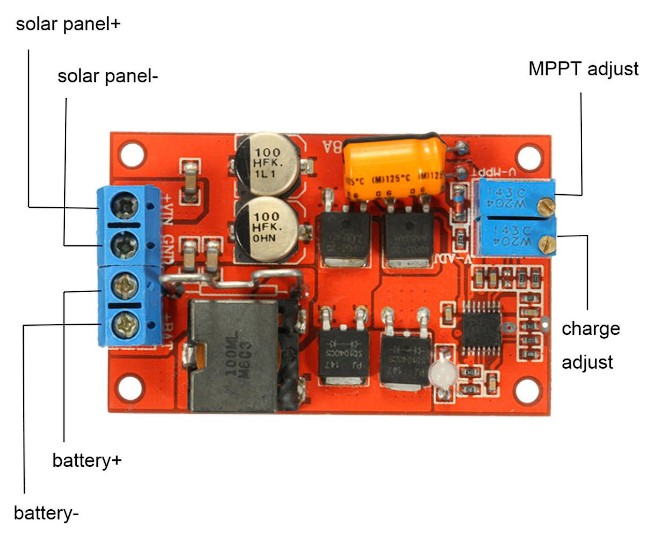

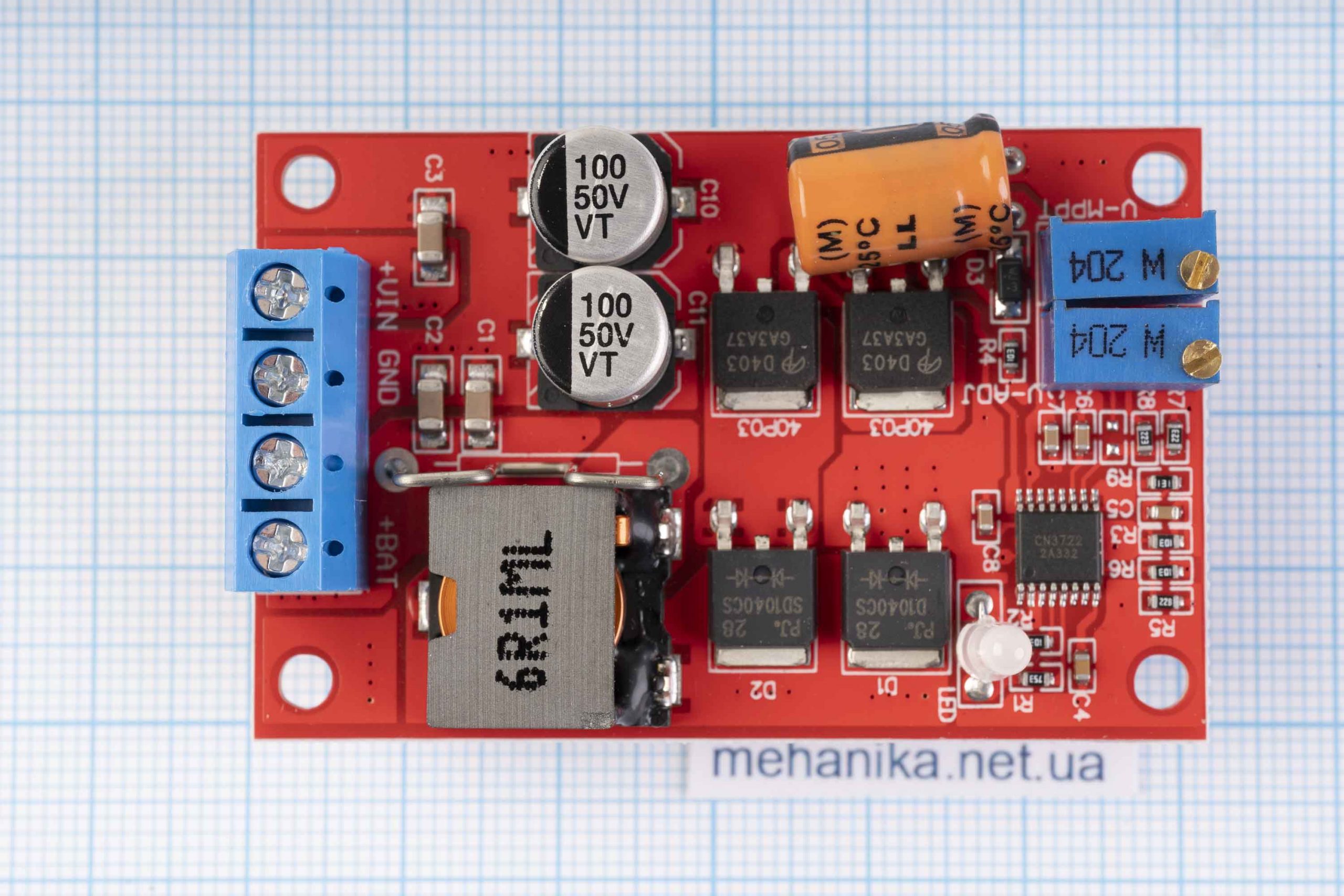

Настроювання модуля MPPT-V08A здійснюється в такий спосіб:
- На платі модуля встановити регулятор «V-MPPT» в крайнє положення за годинниковою стрілкою до клацання
- Регулятор «V-ADJ» в крайнє положення проти годинникової стрілки до клацання
- Під’єднати сонячну панель (забезпечити стандартні умови освітлення) або запасне джерело з напруги
- Під’єднати вольтметр до клем акумуляторної батареї
- Повернути регулятор «V-MPPT» проти годинникової стрілки, поки не з’явиться напруга на виході на вольтметрі, а світлодіод не почне блимати синім кольором
- Під’єднати незаряджену АКБ через амперметр і встановити регулятор «V-ADJ» за годинниковою стрілкою в положення, за якого струм почне надходити в акумуляторну батарею. Світлодіод має почати блимати червоним.
- Відрегулювати значення «V-MPPT» до значення, у якому показання амперметра будуть максимальними. Рекомендується регулювання проводити з добре освітленою сонячною панеллю, щоб дізнатися максимальний зарядний струм.
- Під’єднати до модуля повністю заряджений акумулятор, заряджений якісним зарядним пристроєм через амперметр.
- Повернути регулятор «V-ADJ» проти годинникової стрілки, поки показання на амперметрі не стануть рівними нулю. Так буде встановлена напруга, за якої заряджання акумулятора має бути припинене, максимальна зарядна напруга.
