Опис
Модуль NY-D01-40A являє собою керуючу частину в зібраному вигляді для управління часом і потужністю імпульсу контактного точкового зварювання (трансформаторної). Підключається в розрив первинної обмотки трансформатора. Реалізовано на мікроконтролері STM8S003F3P6. Органи управління реалізовані за коштами двох поворотних резисторів для регулювання часу і сили струму. Індикація виставлених значень відображається на світлодіодному індикаторі. Індикація роботи реалізована 4-ма світлодіодними семисегментними матрицями.
Інформацію та схеми для складання різних варіантів пристроїв зварювання можна знайти в мережі. Використання даного модуля передбачає наявність потужного трансформатора (наприклад від МІКРОХВИЛЬОВОЇ ПЕЧІ).
Контролер призначений для регулювання тривалості та сили струму зварювального імпульсу. Максимальний струм первинної обмотки зварювального трансформатора (через симистор) становить 40A(у даному випадку)/100А (залежно від використовуваного симистора), тривалість зварювального імпульсу регулюється в межах 0.02 – 1 секунди.
Важливо! Контролер повинен бути заживлений змінною напругою AC 9-12V. При живленні від постійної напруги контролер не працюватиме.
Налаштування контролера здійснюється за допомогою двох потенціометрів.
Тривалість імпульсу встановлюється не більше від 1 до 50 одиниць. Одна одиниця відповідає 20 мілісекунд.
Сила струму визначається від 30% до максимального значення. На дисплеї відображається відповідно від 30 до 99.
Переважне використання контролера – зварювання нікелевих пластин з літій-іонним акумулятором.
Схема підключення:
В КОМПЛЕКТІ лише контролер. Трансформатор та контактна педаль зображені лише для ілюстрації з’єднань.
Характеристики:
- Мікроконтролер управління: STM8S003F3P6
- Тиристор: BTA41-600B (з можливістю самостійної заміни на BTA100-800B)
- Максимальна сила струму: до 40A
- Живлення: AC 9-12V 3W 50HZ/60HZ (обов’язково AC, DC не допускається)
- Підключення: в розрив первинної обмотки трансформатора
- Час введення: 1 – 50 одиниць виміру (1 цикл – 20 мс)
- Розміри панелі управління: 80 мм х 60 мм
- Розміри панелі дисплея: 40 мм х 35 мм
- Вага: 86 г

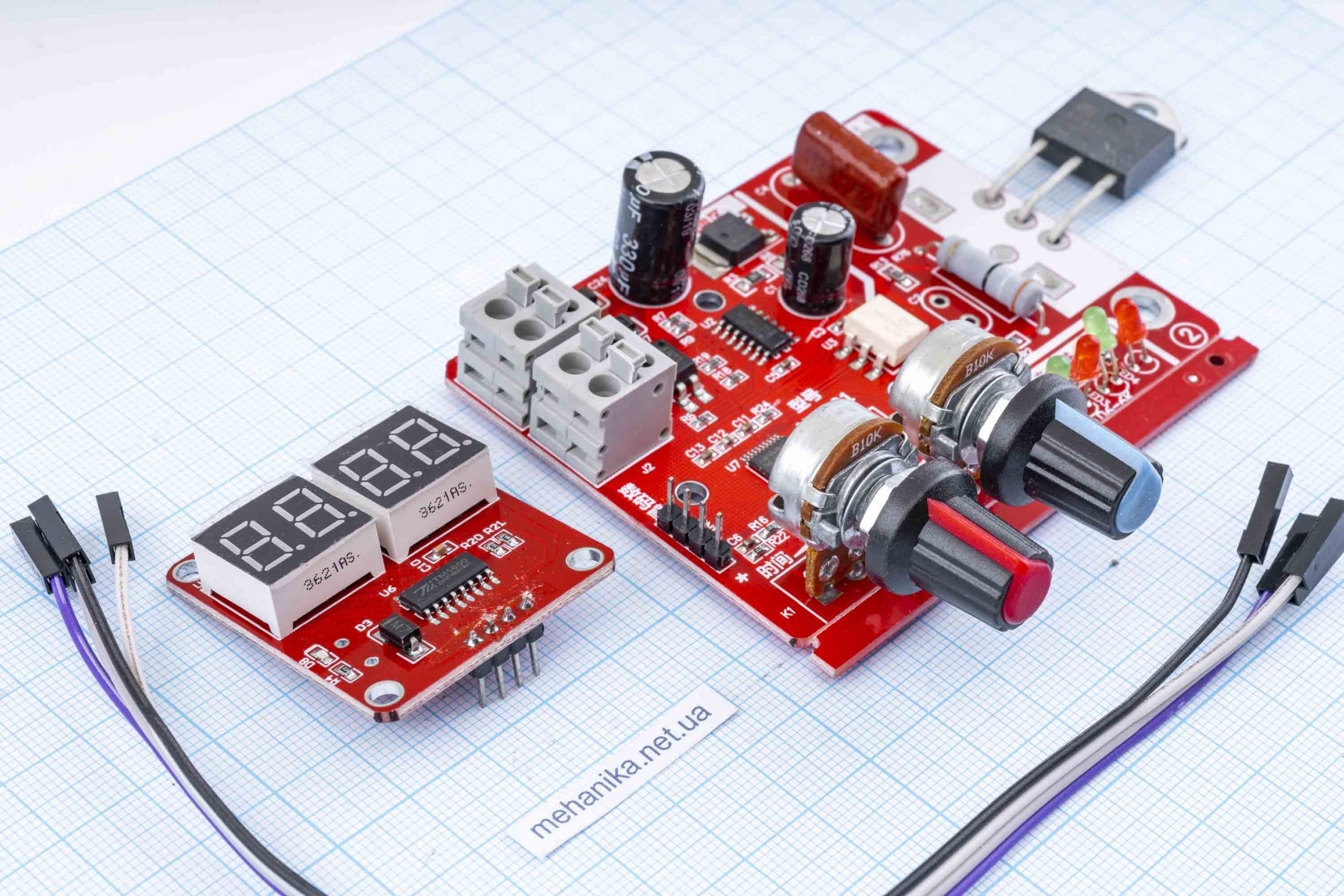

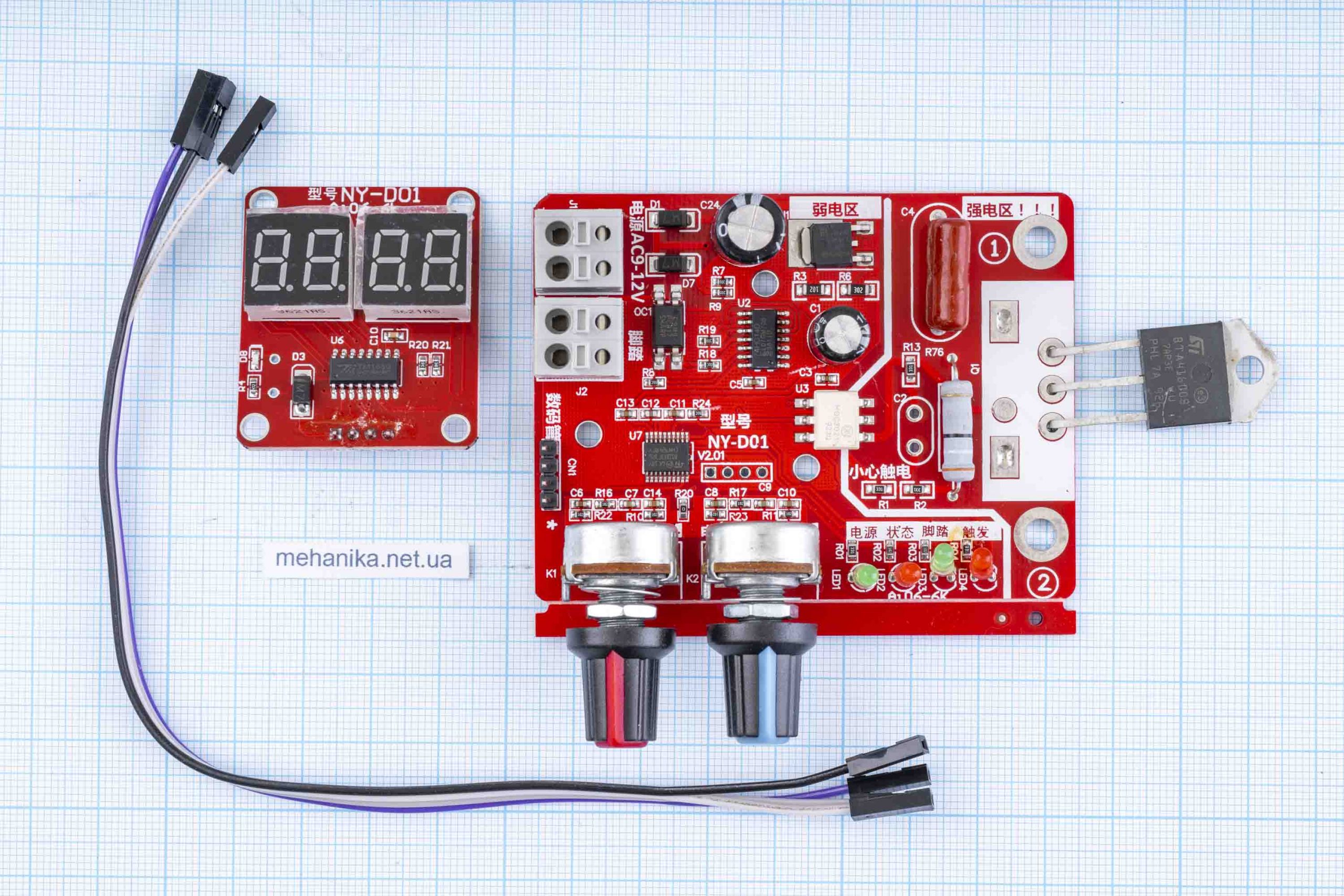

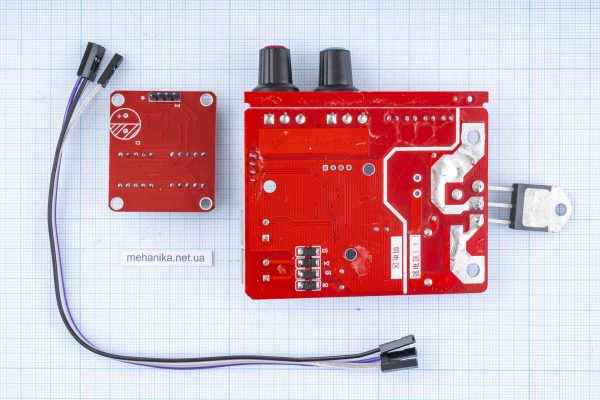

Комплект поставки:
- Основна плата управління
- Плата з індикаторами
- З’єднувальні шлейф
