Опис
Цей модуль можна використовувати для складання інвертора потужністю 1-10 kW, частотного перетворювача для однофазного двигуна, для ремонту заводських пристроїв на базі цього модуля або модернізації перетворювачів з модифікованою синусоїдою.
Плата дозволить швидко і без особливих складнощів зібрати інвертор DC12V/AC220V з чистим синусом на виході.

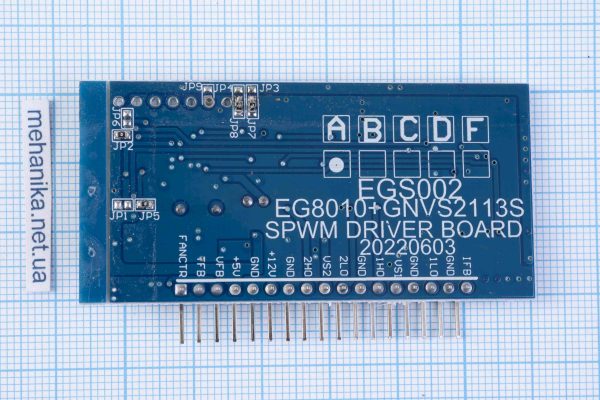

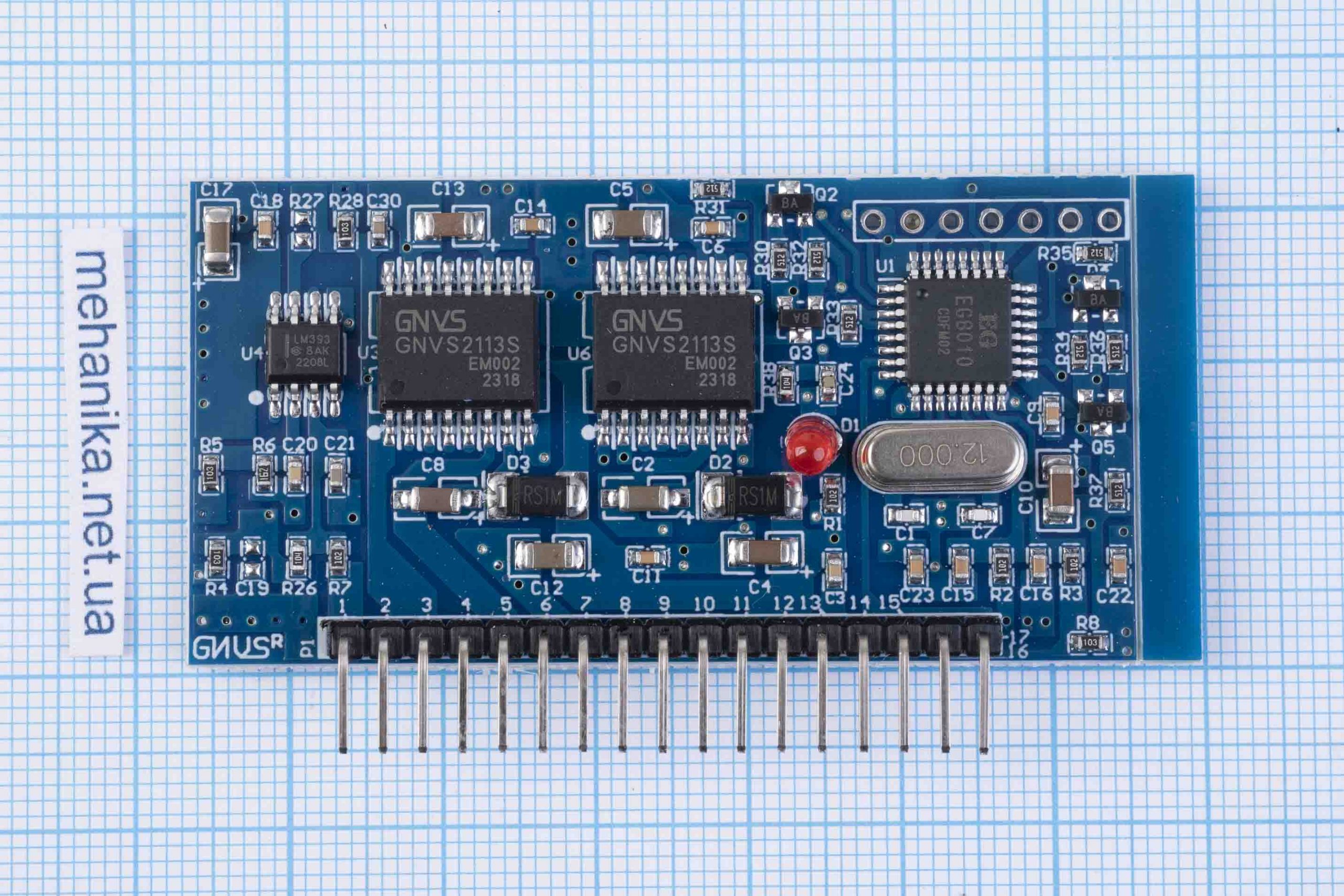

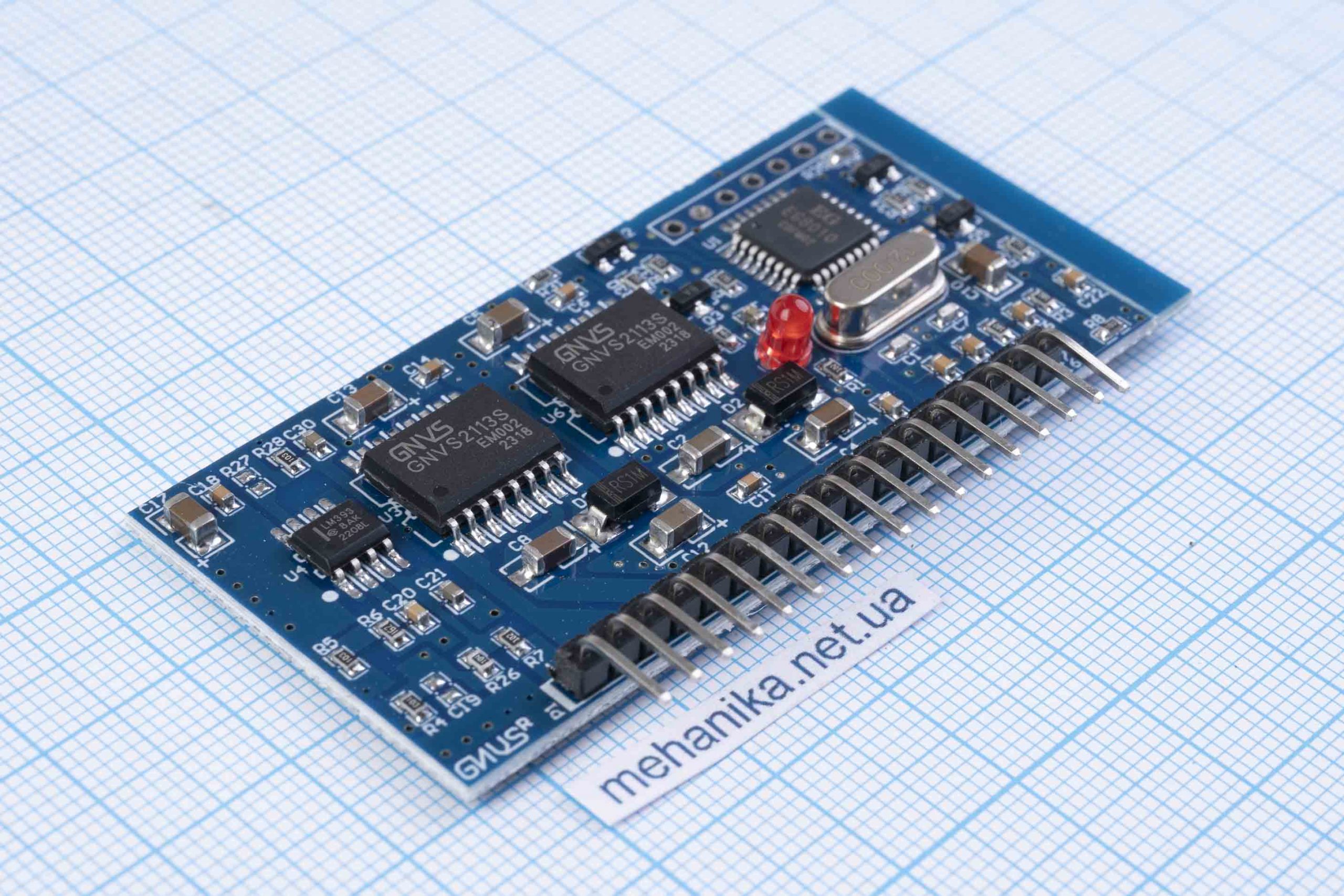

Плата має на борту драйвери керування ключами IR2110 та контролер GNVS2113S.
УВАГА! Цей модуль є лише частиною компонентів, з яких складається повноцінний інвертор! У такому вигляді він не видає AC 220V. По суті — це драйвер для керування силовою частиною. Якщо ви вирішили зібрати свій власний інвертор, силову частину необхідно зібрати окремо залежно від призначення пристрою!
Основні особливості та технічні характеристики:
- Напруга живлення цифрової частини: DC 5V
- Напруга живлення драйверів: DC 12-20V
- Частота ШІМ (PWM): 23.4kHz
- Тактова частота контролера: 12MHz
- Можливість встановлення фіксованих значень частоти 50Hz та 60Hz
- Плавна зміна частоти, два режими 0-100Hz та 0-400Hz
- Установка dead time (мертвого часу) для MOSFET, 4 фіксованих значення 300nS; 500nS; 1.0uS; 1.5uS
- Плавний запуск (Soft-start) час 1S
- Зворотний зв’язок за напругою, струмом, температурою
- Захист від перевантажень за напругою та струмом
- Можливість підключення по послідовній шині, регулювання вихідної напруги, частоти та інших параметрів
