Опис
Модуль фотореле комутує 220V при досягненні певної інтенсивності світла. Сутінковий датчик – друга назва.

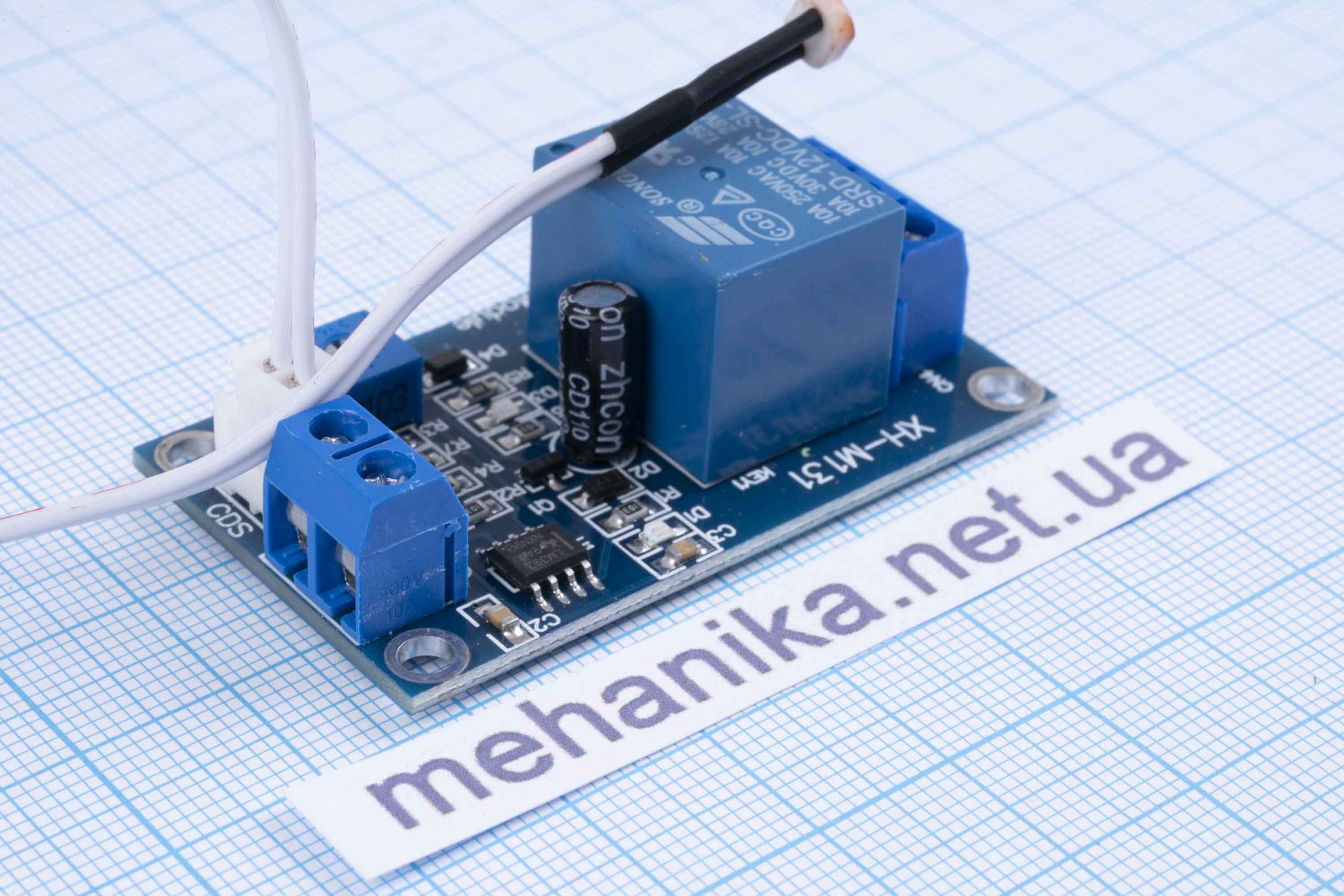

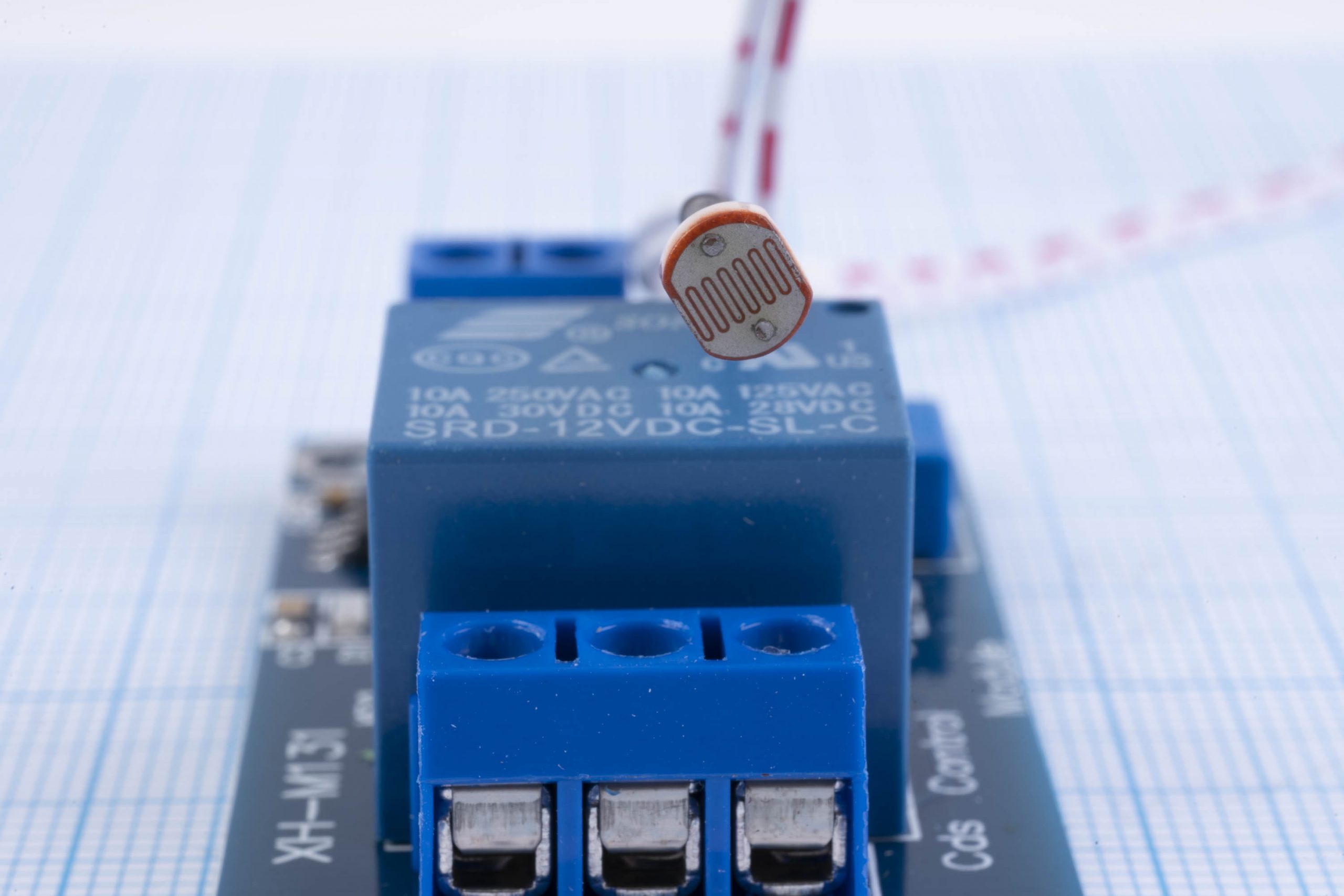

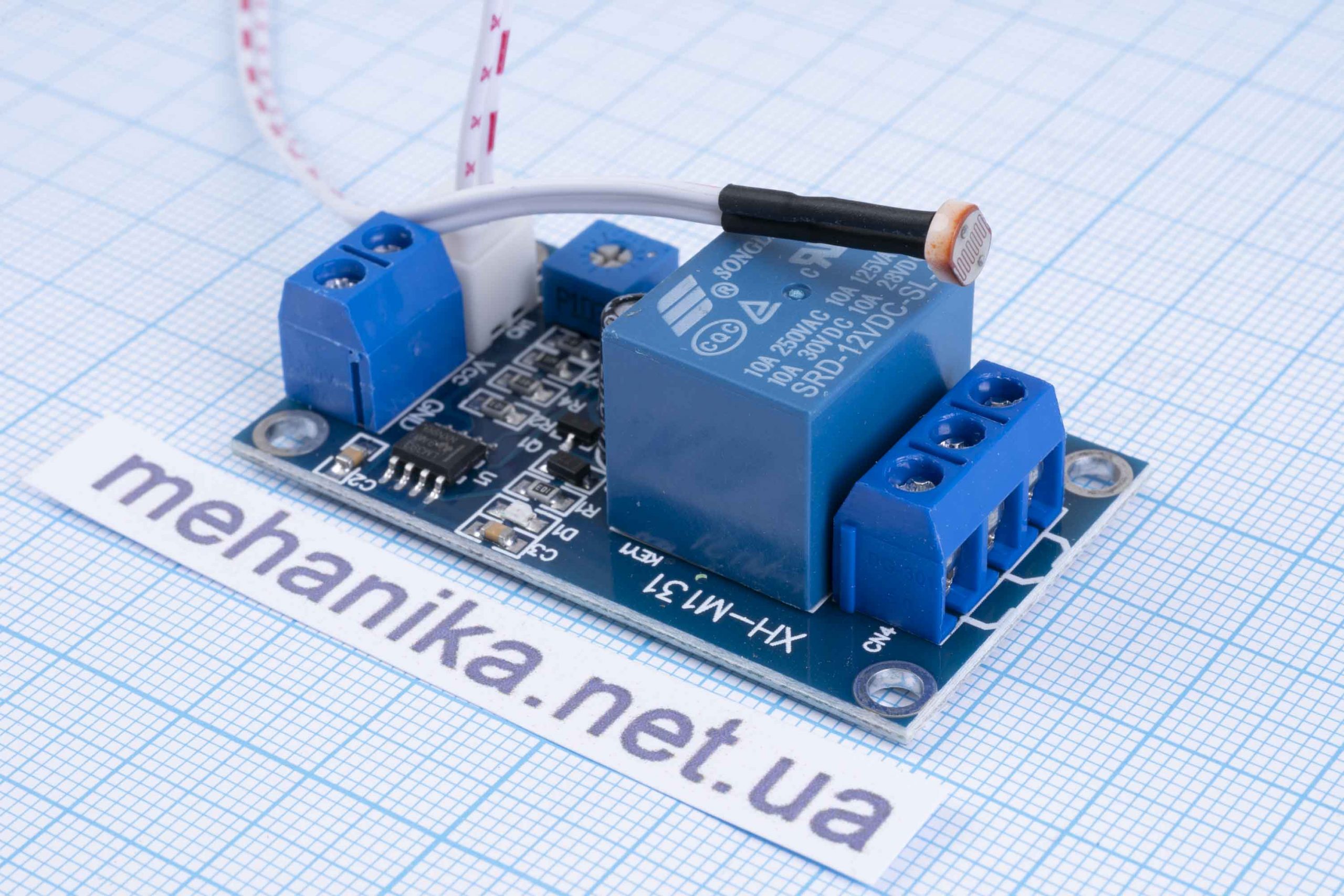

Рівень освітленості визначається фоторезистором, який підключений за допомогою кабелю довжиною 20 см. При попаданні світла на фоторезистор він змінює опір. Через це змінюється напруга ланцюга, що сигналізує про кількість світла. Модуль можна використовувати в рішеннях, в яких необхідно спрацьовування реле за наявності заданої яскравості світла (освітлення вулиці, включення фар автомобіля тощо).
На модулі є компаратор LM393, який визначає інтенсивність світла на фоторезисторі із заданим рівнем. Рівень чутливості датчика можна регулювати за допомогою підстроювального резистора. Модуль не має тимчасових таймерів увімкнення та відключення. Спрацьовує реле у разі перевищення заданого порога чутливості датчика. Якщо освітленість часто змінює свій стан, то реле спрацьовуватиме часто.

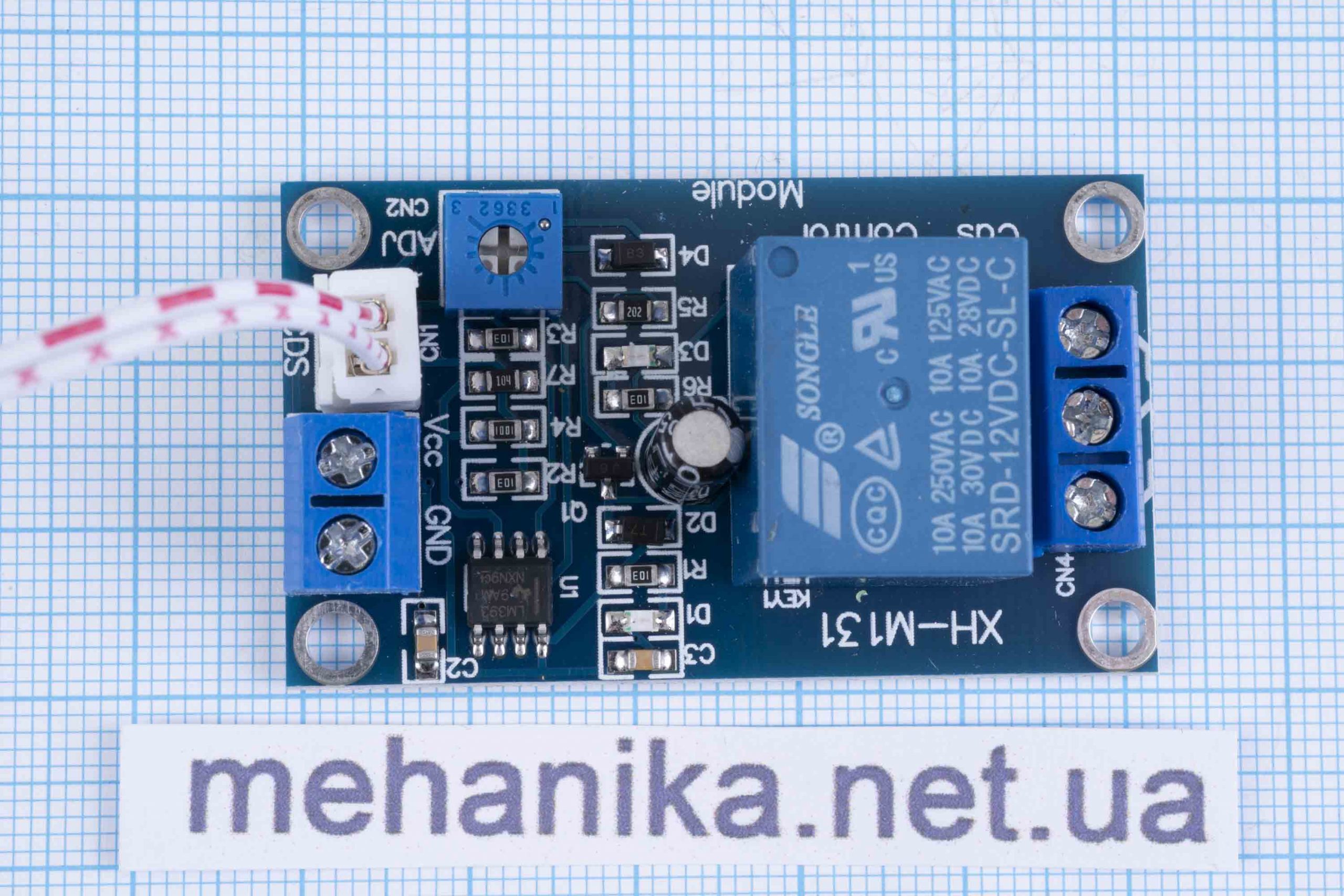

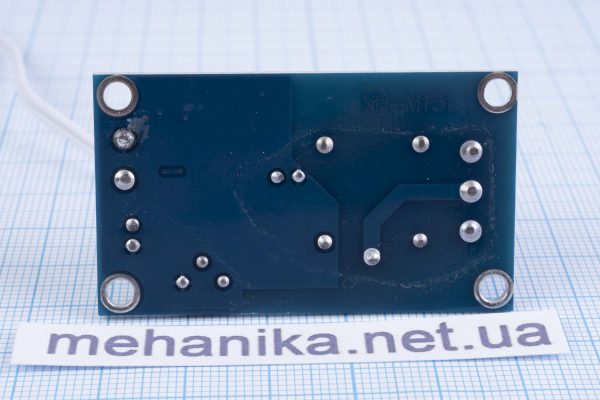

Підключається фоторезистор до модуля за допомогою проводового виводу. На платі модуля є 2 контактори клемника:
- J1 (клемник 1): підключається живлення реле DC 12V
- J2 (клемник 2): підключається навантаження (постійного або змінного струму)
Також на платі присутні 2 індикатори-світлодіоди:
- D1: сигналізує про живлення модуля
- D2: спалахує при перевищенні заданого порога чутливості датчика
Увага! Потрібно подавати живлення на плату модуля від зовнішнього джерела живлення.
Технічні характеристики:
- Регулювання порога спрацьовування за певного рівня освітленості
- Живлення модуля: DC 12V
- Мутація навантаження: AC 250V/10A або до DC 30V
- Індикація наявності живлення: червоний світлодіод
- Реле від датчика: синій/червоний світлодіод
- Довжина кабелю сенсора: 20 см
- Розміри: 30 мм x 53 мм
Не спрямовуйте датчик – фоторезистор модуля на лампу для запобігання зацикленню.
