Опис

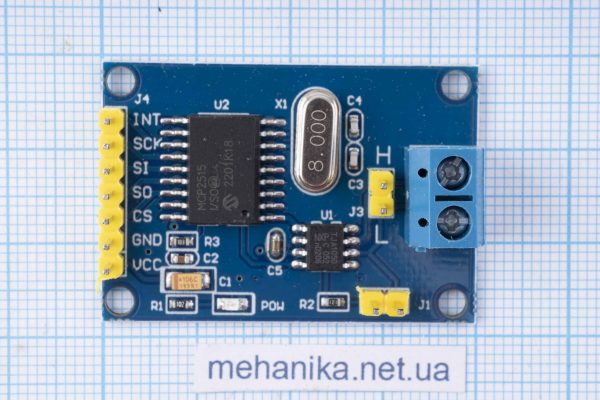

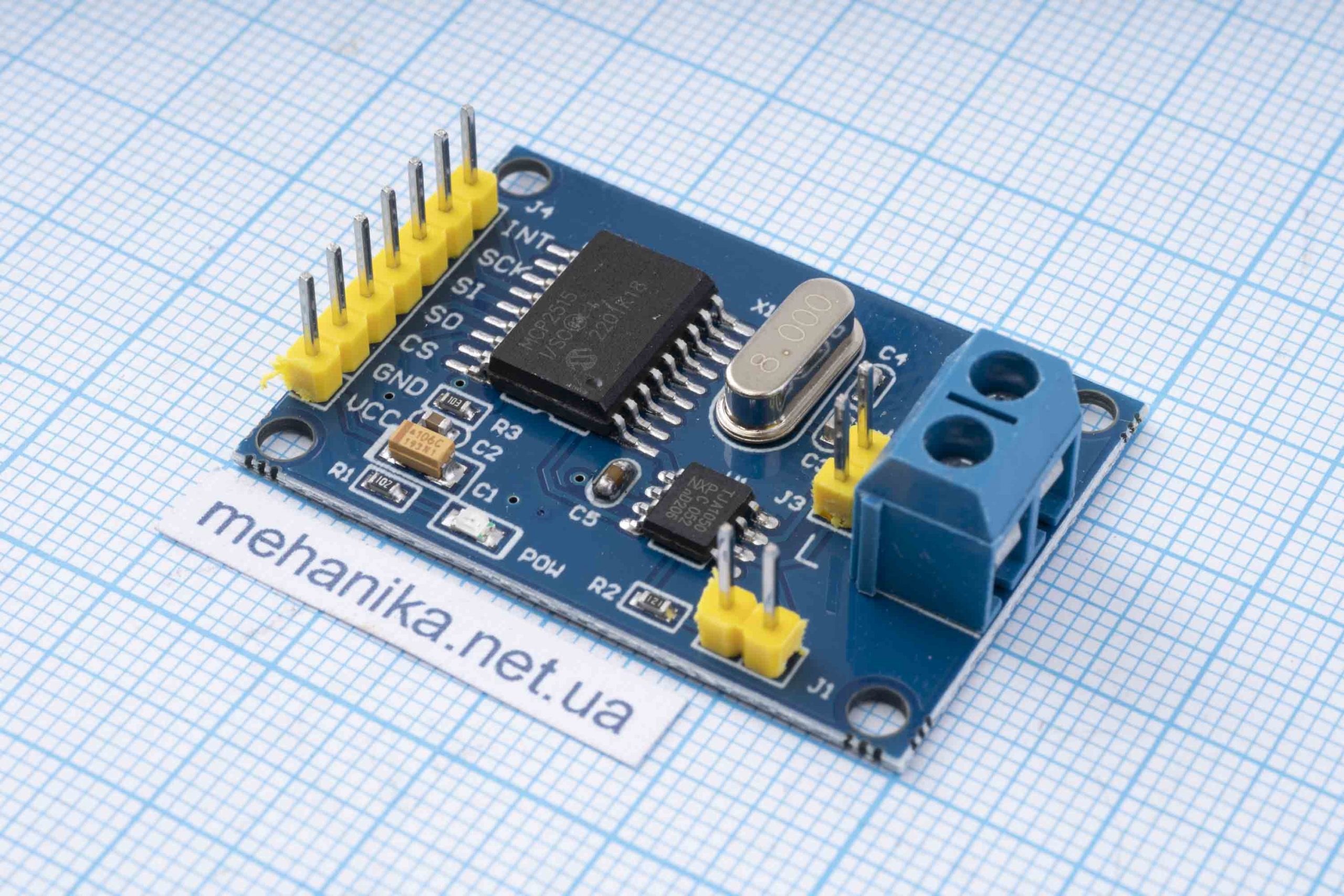

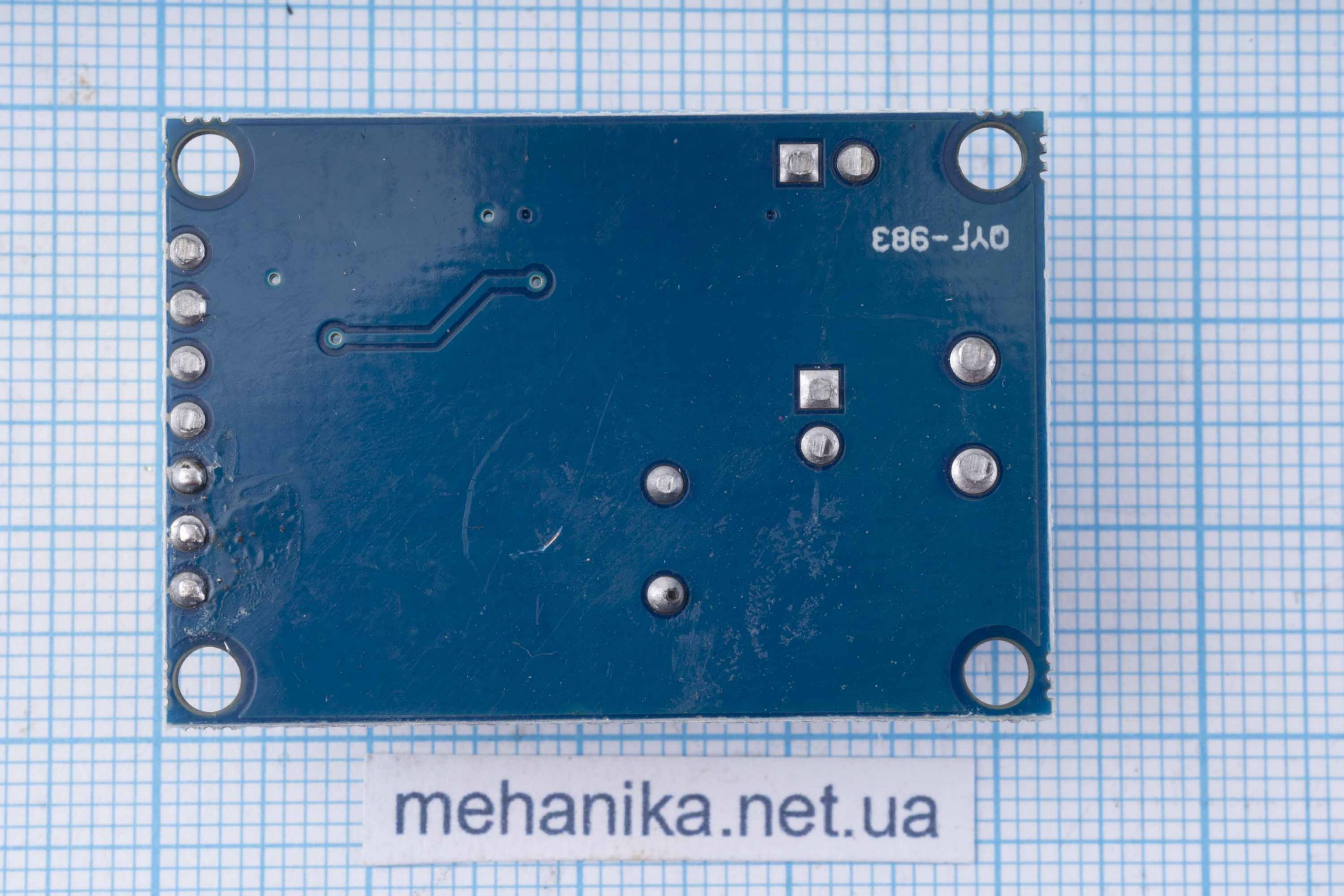

Модуль CAN шини на мікросхемі MCP2515 і TJA1050 з SPI інтерфейсом призначений для простого і зручного підключення контролерів до CAN шини.
Модуль дозволяє платам Arduino обмінюватися даними з пристроями, які підтримують шину CAN. Шина CAN характеризується високою надійністю, завадостійкістю. Використовується в промисловій автоматизації, системах “розумного будинку”, автомобільній промисловості тощо.
Піни J3 дублюють контакти вихідного багатофункціонального гнізда. Перемичка J1 – підключення навантажувального терміналу паралельно контактам вихідного роз’єму.
Вхід конвертера виконаний у вигляді однорядної групи з семи штирових контактів:
- INT – переривання (зазвичай не використовується)
- SCK – послідовний тактовий сигнал
- SI – вихід ведучого, вхід веденого
- SO – вхід ведучого, вихід веденого
- CS – вибір мікросхеми, вибір веденого
- GND – загальний контакт
- VCC – напруга живлення
Характеристики:
- Тип інтерфейсу: SPI на частоті до 10 MHz
- Тип шини: CAN
- Контролер шини: MCP2515 і TJA1050
- Версія шини: V2.0b
- Максимальна швидкість шини: 1 MB/s
- Підтримка стандартного (11 біт) та розширеного (29 біт) протоколу обміну даними
- Напруга живлення: DC 5V
- Струм: 5 mA
- Розмір: 40 мм х 28 мм
- Струм в режимі очікування: 1 uA
- Робоча температура: -40°C…+ 85°C
- Термінал: 120 Ом
