Опис

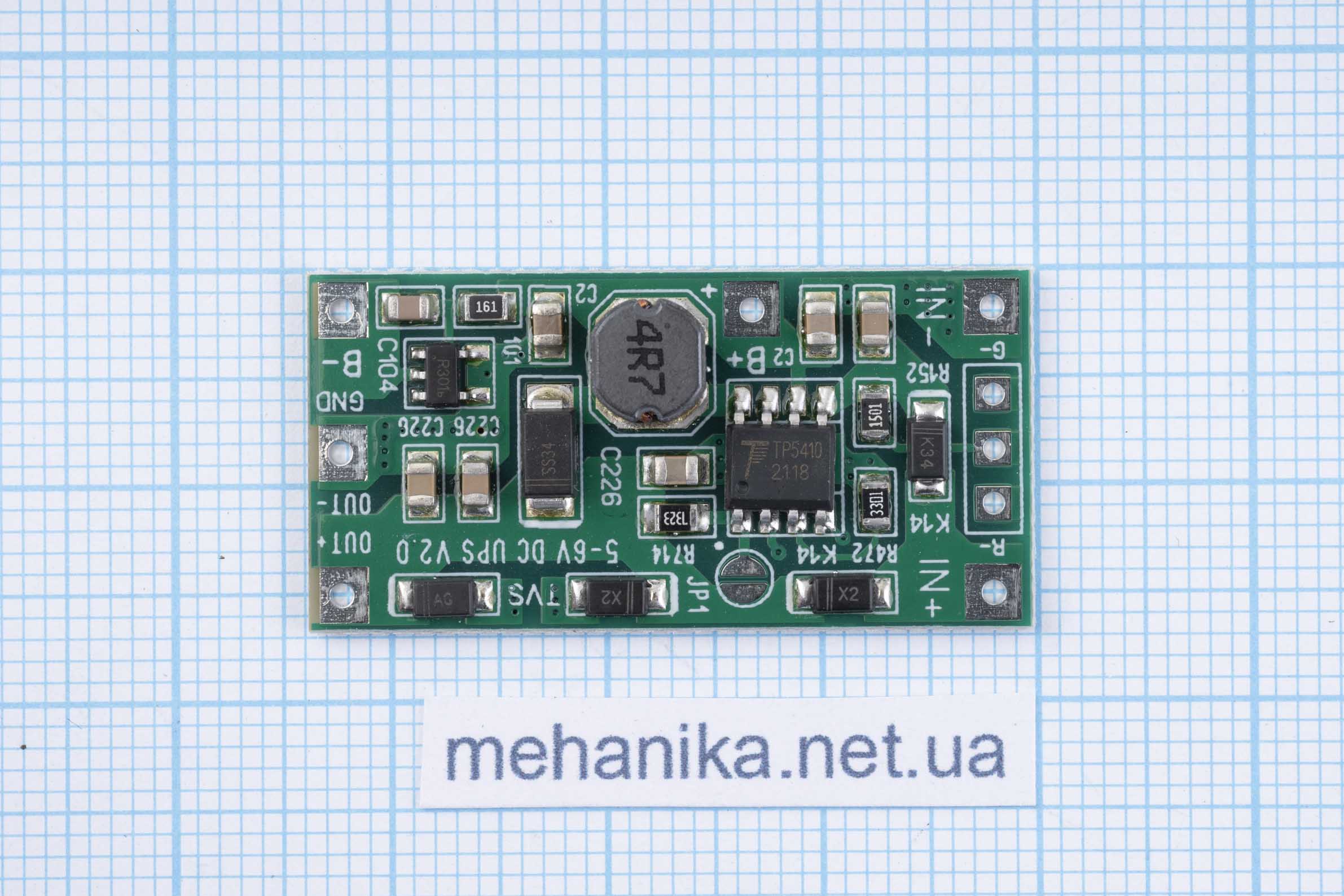

Плата керування джерелом безперебійного живлення DC 5V V2.0 використовується для проектування безперервного живлення для мережевого обладнання, такого як маршрутизатори та комутатори або камери спостереження напругою DC 5V.
Верхня межа може постійно видавати струм 1А. Автоматичне відключення, відновлення після підзарядки, багаторівневий захист від заряджання/короткого замикання/розряду, економічне рішення продукту.

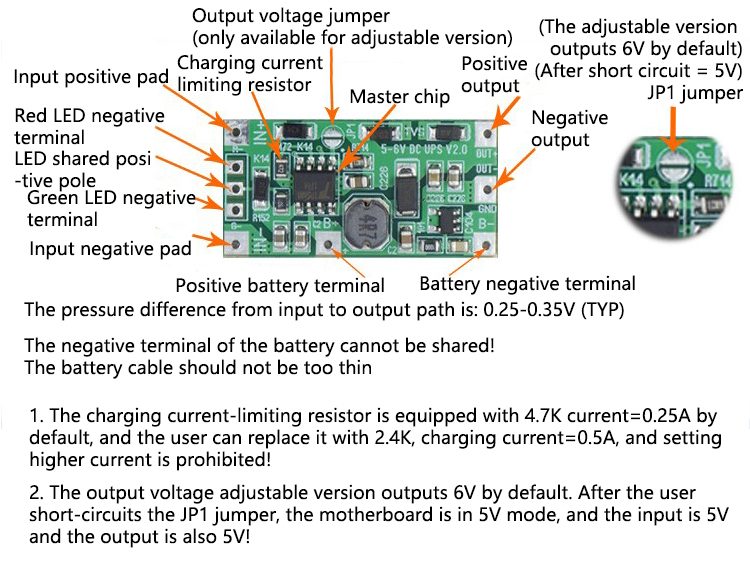

Модуль джерела живлення 5V-6V DC UPS V2.0, плата джерела безперебійного живлення постійного струму підходить для літієвих батарей 3.7V. Поради: батареї малої ємності можна підключати паралельно, але послідовні батареї не підтримуються. Невибіркове підключення може призвести до опіків!
Запобіжні заходи при складанні виробу: Друкована плата нагріється під час заряджання, тому під час складання плату потрібно тримати подалі від батареї. По-друге, зверніть увагу на полярність батареї. Не підключайте її навпаки, щоб не пошкодити мікросхему керування. Коли схема працює в стані заряджання та одночасного використання, вихід не повинен бути коротким, щоб уникнути пошкодження пристрою. Коли вхід від’єднано, а вихідна потужність подається від батареї, вихід може бути коротким — замикається за бажанням, автоматично захищається та повертається до нормального стану при перезарядці!
Особливості:
- Підтримка зарядки та розрядки одночасно
- Великий струм
- Малий розмір
- Висока ефективність
- Підтримка захисту від короткого замикання

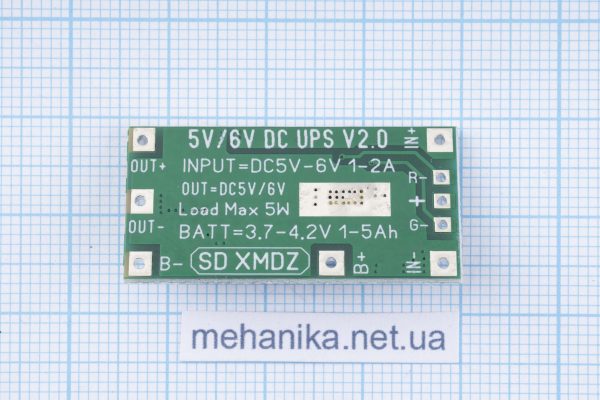

Технічні характеристики:
- Вхідна напруга: DC 5-6V
- Вхідний струм: 1A
- Вихідна напруга: DC 5-6V
- Вихідний струм: 1A
- Вихідна потужність: 5W max
- Підтримка батареї: 3.7-4.2V літієва або полімерна батарея (18650) 1-5Ah
- Захист від перенапруги на вході: Так
- Захист зворотного з’єднання входу: Так
- Захист зворотного з’єднання виходу: Так
- Вихідний захист від короткого замикання: Так
- Діапазон робочих температур: -40℃ … +85℃
- Розмір: 34 мм x 17 мм x 6 мм
