Опис

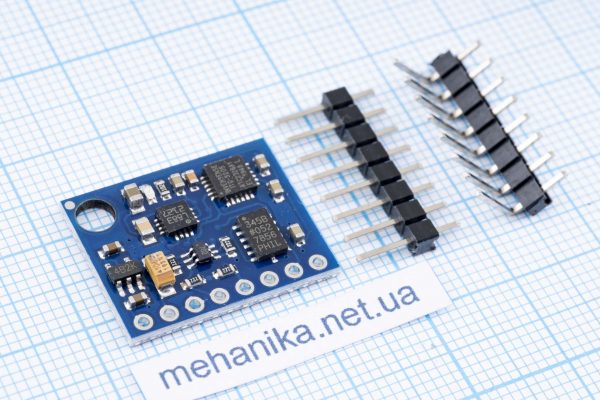

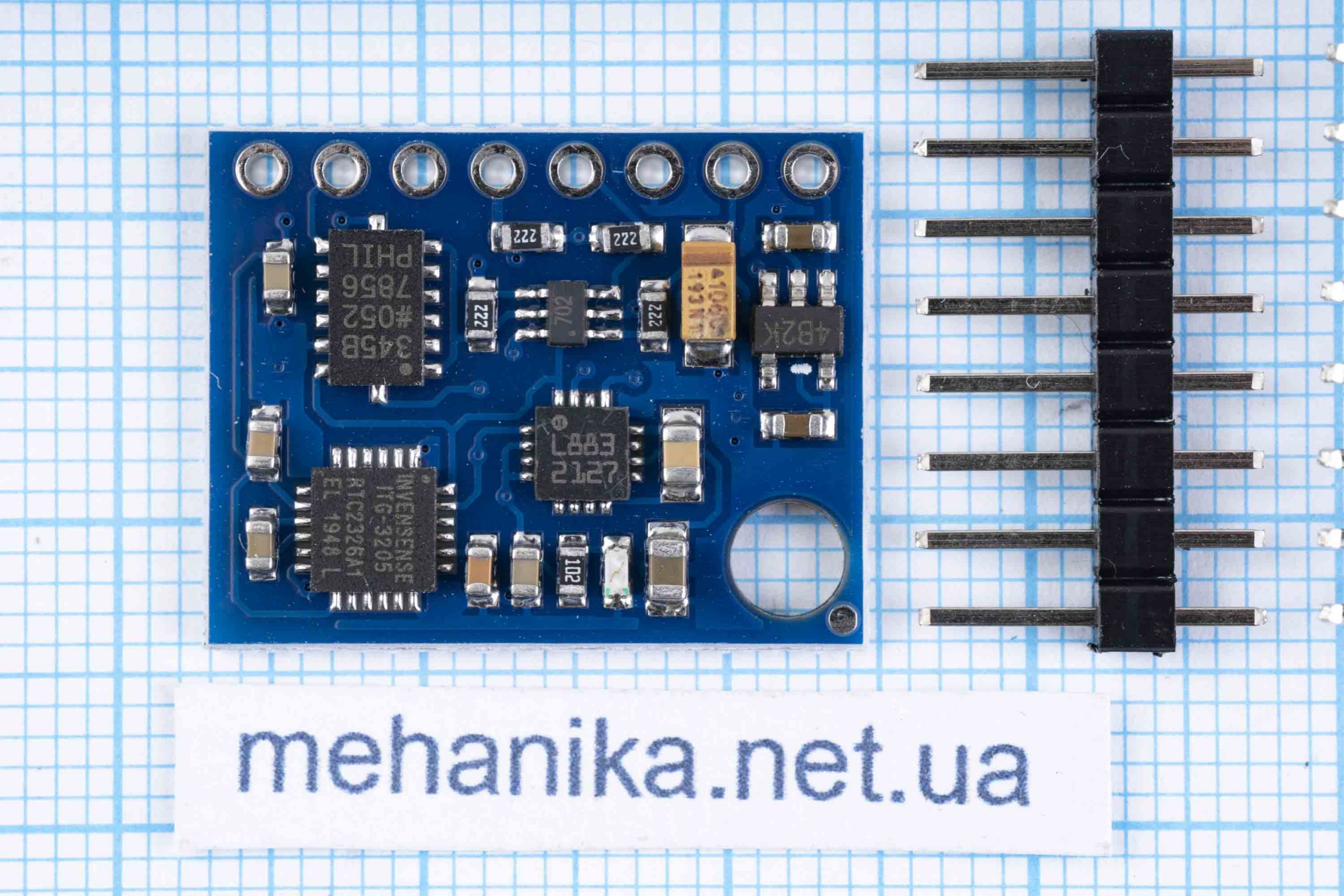

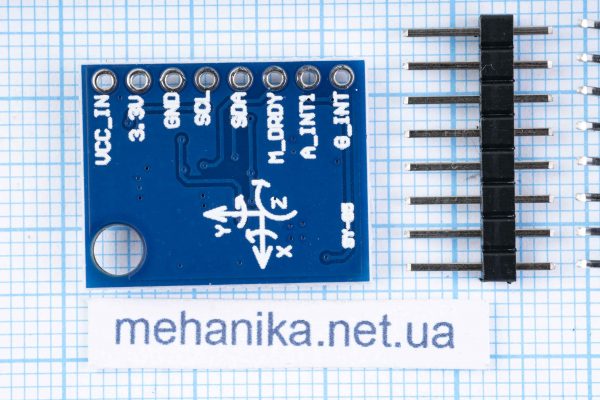

Використовуйте модуль 9-осьовий модуль GY-85 для постійного моніторингу та контролю за поточним положенням у просторі. Складається з трьох сенсорів на базі однієї друкованої плати, яка разом з налагоджувальною платою буде обчислювальною основою для БПЛА та навігаційних систем управління польотом: магнітометр HMC5883L для утримання напрямку руху, 3-осьовий акселерометр ADXL345 для вимірювання змін прискорень, відсутності та виявлення активності, 3-х осьовий гіроскоп ITG3205. Вбудований 16-бітний перетворювач даних підвищує точність та ефективність плати 9DOF. Обмін даними відбувається через I2C інтерфейс (два сигнальні контакти SDA та SCL). Є висновки у разі двох різних логічних рівнів DC 3.3V і 5V. Між контактами стандартна відстань 2.54 мм, а наявність двох монтажних отворів (3.5 мм) забезпечує просте підключення та встановлення готового пристрою.
Технічні характеристики:
- Використовувані чіпи: гіроскоп ITG3205 + акселерометр ADXL345 + магнітометр HMC5883L
- Напруга живлення: DC 3-5V
- Інтерфейс передачі даних: I2C, сумісний з рівнем 3.3/5V
- Вимірювання прискорень акселерометра: ±2g, ±4g, ±8g, ±16g
- Вимірювання кутових швидкостей з гіроскопа: ±250g, ±500g, ±1000g, ±2000g
- Діапазон вимірювань із магнітометра: ± 4800 мкТл
- Роздільна здатність вбудованого АЦП модуля: 16 біт
- Відстань між контактами: 2.54 мм
- Діаметр монтажного отвору: 3.5 мм
- Вага модуля: 2 г
- Розмір друкованої плати модуля: 22 мм х 17 мм x 3 мм
