Опис
Модуль адаптер для блоку живлення ATX XH-M229 призначений для легкого та швидкого підключення блоків живлення ATX, які дуже часто залишаються після апгрейду і валяються без діла, та використання їх для живлення різних пристроїв.
Це більш естетичний і зручний варіант підключення і запуску ATX блоків живлення, ніж звичайна скріпка (перемичка) і проводи, що бовтаються. Плата буде цікава майстрам-ремонтникам або людям, далеким від електрики, але яким з тих чи інших причин необхідно заживити відповідні пристрої від блоків живлення.

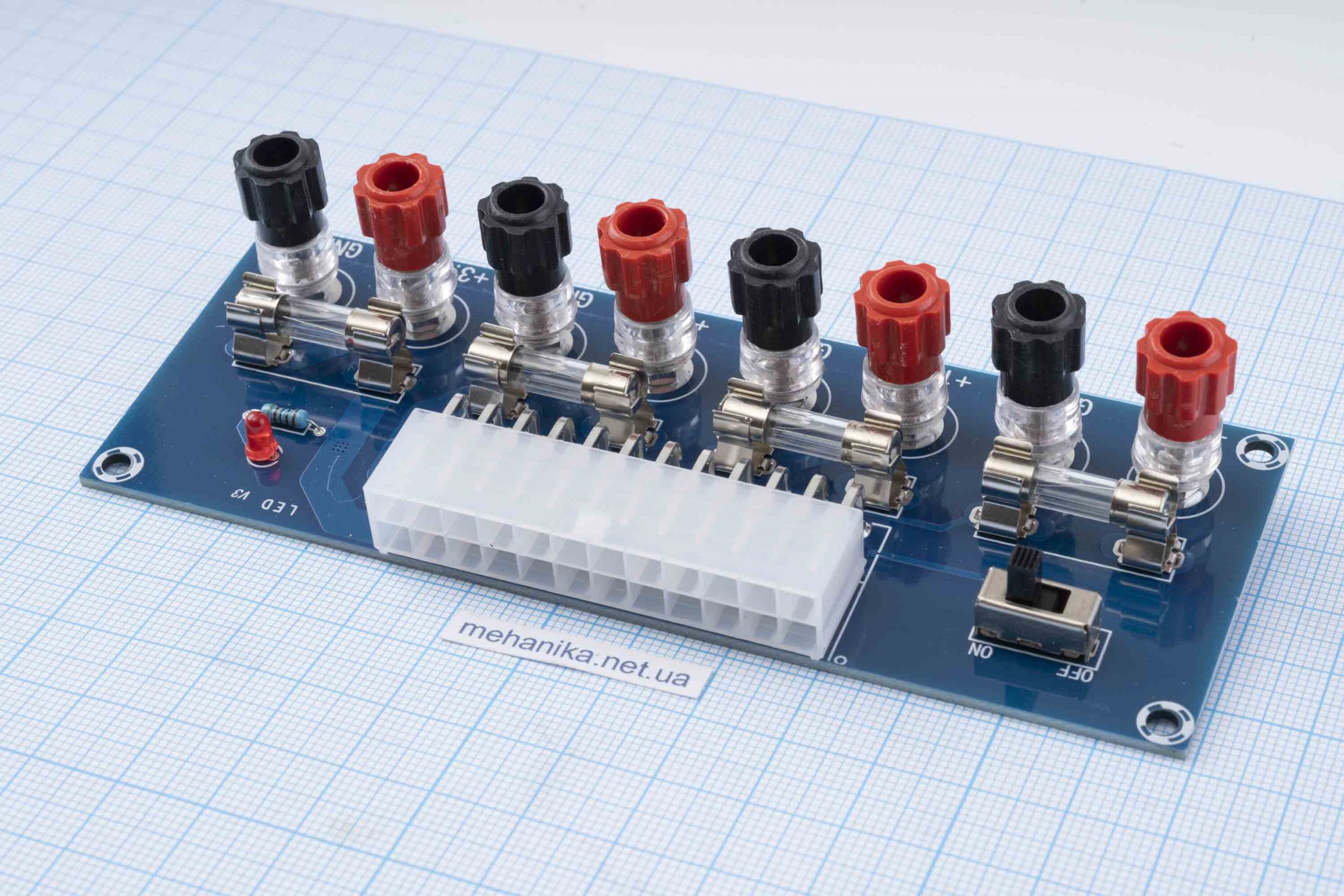

Конструктив плати дуже простий. Головним елементом є вимикач, що замикає контакти PS_ON і COM, тим самим запускаючи блок живлення.
Роз’єм ATX має 24 контакти та розрахований на застарілі та сучасні блоки живлення.

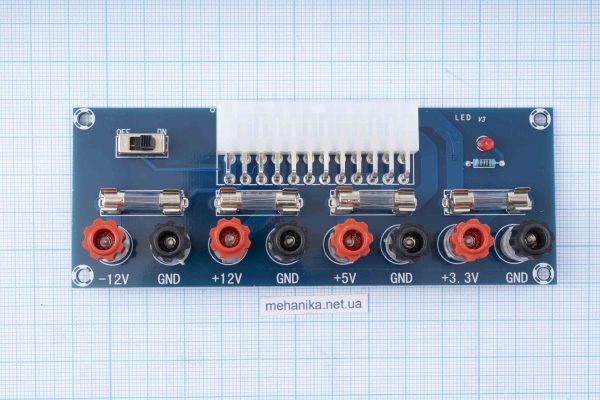

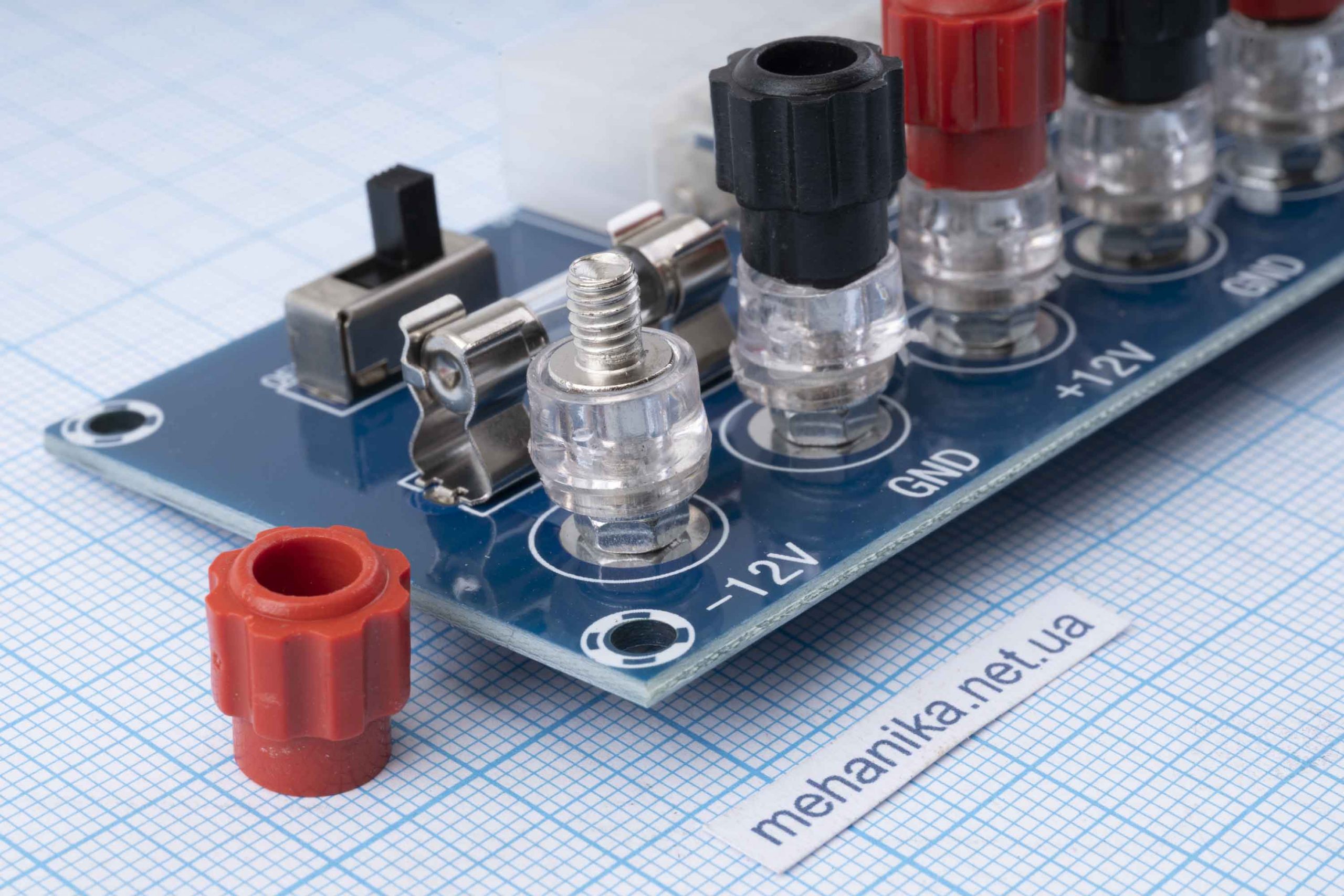

Для підключення навантаження на платі розпаяно 4 пари гвинтових роз’ємів. Вони розраховані на підключення наконечників, штекери на кшталт «банан» не підходять.

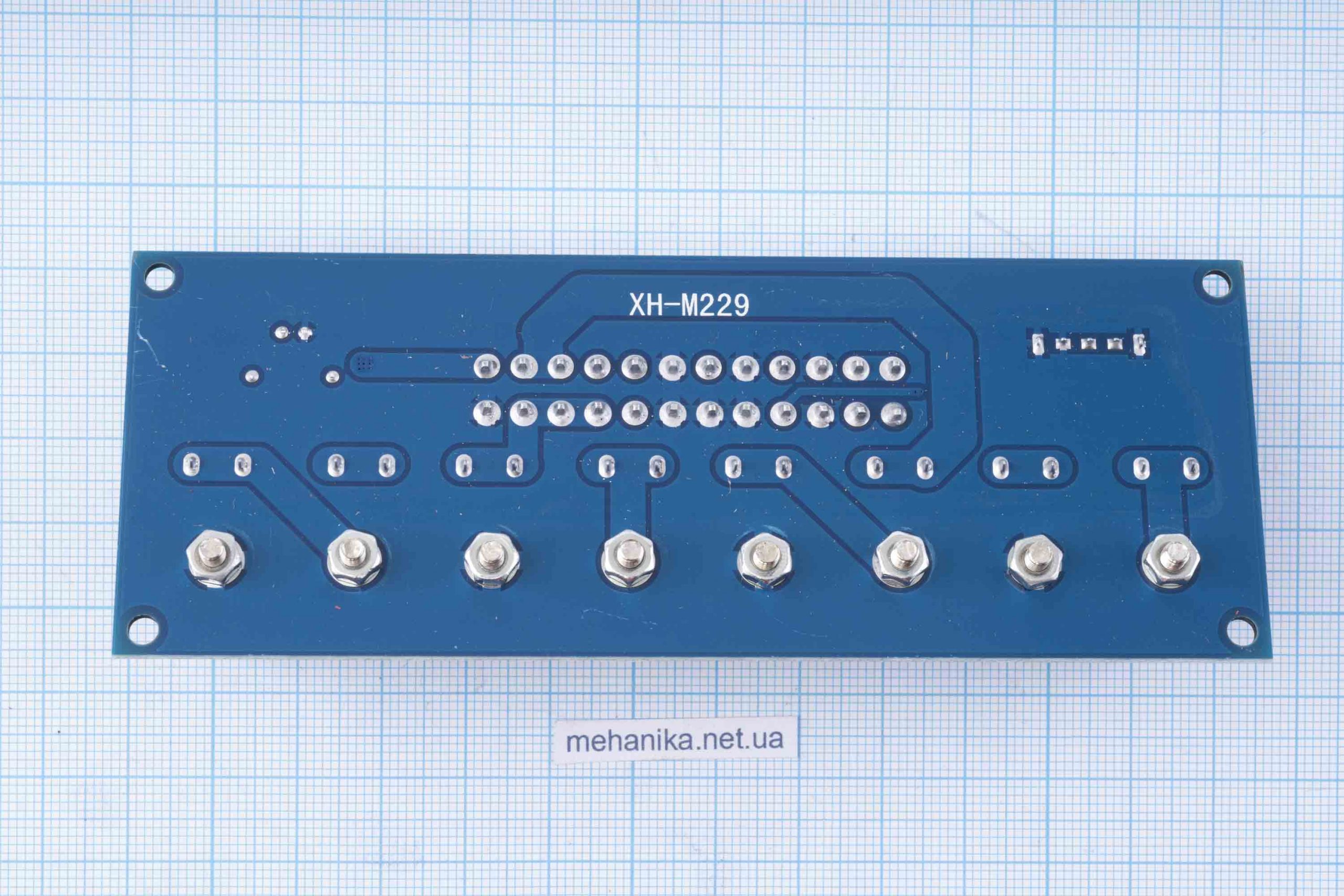

Для захисту від перевищення струму навантаження та короткого замикання є 4 плавкі запобіжники, а для індикації роботи присутній червоний світлодіод. Доріжки на платі посилені, мають витримати великі струми без особливих проблем.
При цьому відсутня захисна підкладка, тому перед підключенням необхідно ізолювати плату або закріпити її на «ніжках» в отворах з боків.
Технічні характеристики:
- Призначення: клемний модуль для блоків живлення ATX
- Вхідний роз’єм: 24-піновий роз’єм блоку живлення ATX
- Кількість вихідних груп: 4
- DC -12V
- DC +12V
- DC +5V
- DC +3,3V
- Розмір: 48 мм х 128 мм х 30 мм
