Опис

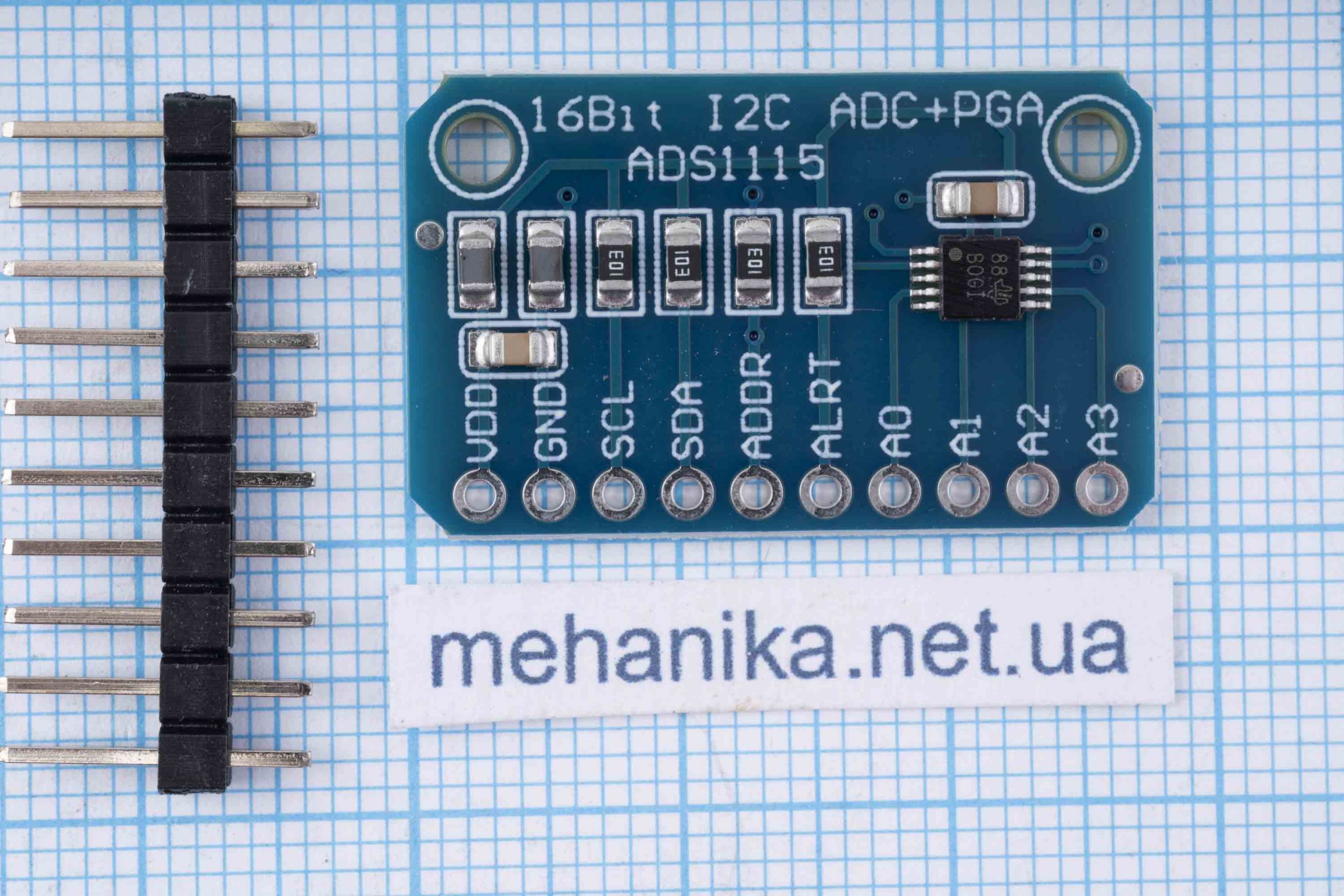

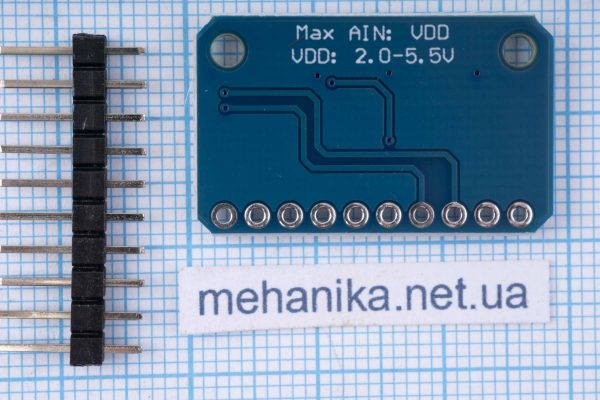

Модуль ADS1115 — це 16-розрядний аналого-цифровий перетворювач, який здатен ефективно розширити вимірювальні можливості Вашої системи на базі Arduino.
Він має внутрішнє ДОН (Джерело Опорної Напруги), 4 аналогових входи, які можуть бути налаштовані в одиничний, диференційний і порівняльний режими виміру.
АЦП видає 16-розрядне знакове значення напруги яку подали на входи А0-А3. Максимальна величина шкали напруги складає не 65535, а 32768. Відповідно використовувати шкалу на всі 16-біт можна тільки за умови диференціального вимірювання, де на один з входів буде підключено зовнішнє джерело опорної напруги, а другий буде вимірювальним.
Цей модуль дуже боїться перенавантаження по напрузі живлення та на входах. Перевищення напруги більш ніж на 5% від напруги живлення, його моментально спалить.
Цей пристрій передбачає встановлення адреси для I2C шини за допомогою замикання виведення ADDR на цифрові сигнальні виводи або виводи шини живлення. Установка різних адрес I2C призначена для того, щоб при підключенні двох і більше різних пристроїв не відбувалося конфлікту між ними.
АЦП ADS1115 може працювати в режимі вимірювання чотирьох окремих каналів або двох диференціальних. Також в даному АЦП є програмно-керований підсилювач сигналів (PGA), який дозволяє підсилювати вхідні сигнали з необхідним коефіцієнтом (максимальний коефіцієнт посилення = 16), завдяки чому можна вимірювати низьку напругу.
Технічні характеристики:
- Інтерфейс: I2C
- Живлення: DC 2-5V
- Споживаний струм у безперервному режимі: 150 мкА
- Вхідна напруга, DC: від 256 mV до 6.144B
- Вхідний підсилювач: до x16
- Розрядність АЦП: 16 біт
- Кількість каналів: 4 окремі або 2 диференціальні
- Тактовий генератор: так
- Джерело опорної напруги: так
- Частота оцифровки: від 8 до 860 відліків за секунду
- Адреси: від 0x48 до 0x4B
- Робоча температура: від -40°C…+125°C
- Розмір: 25.5 мм х 9 мм
