Опис

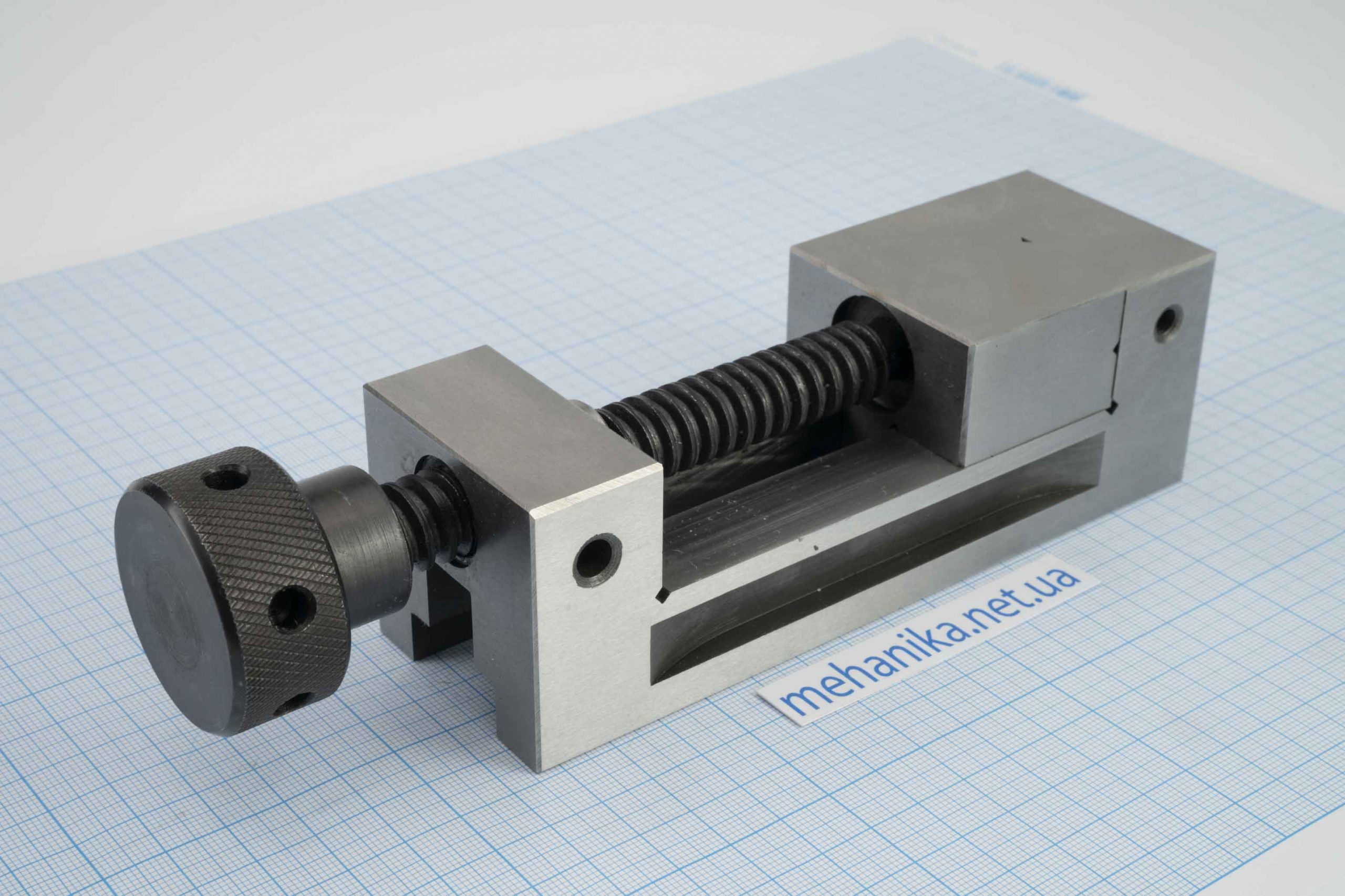

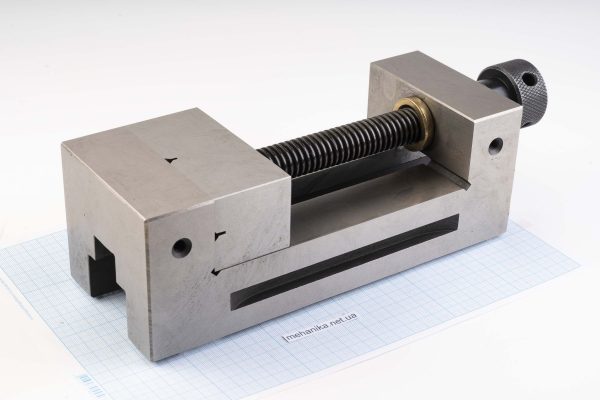

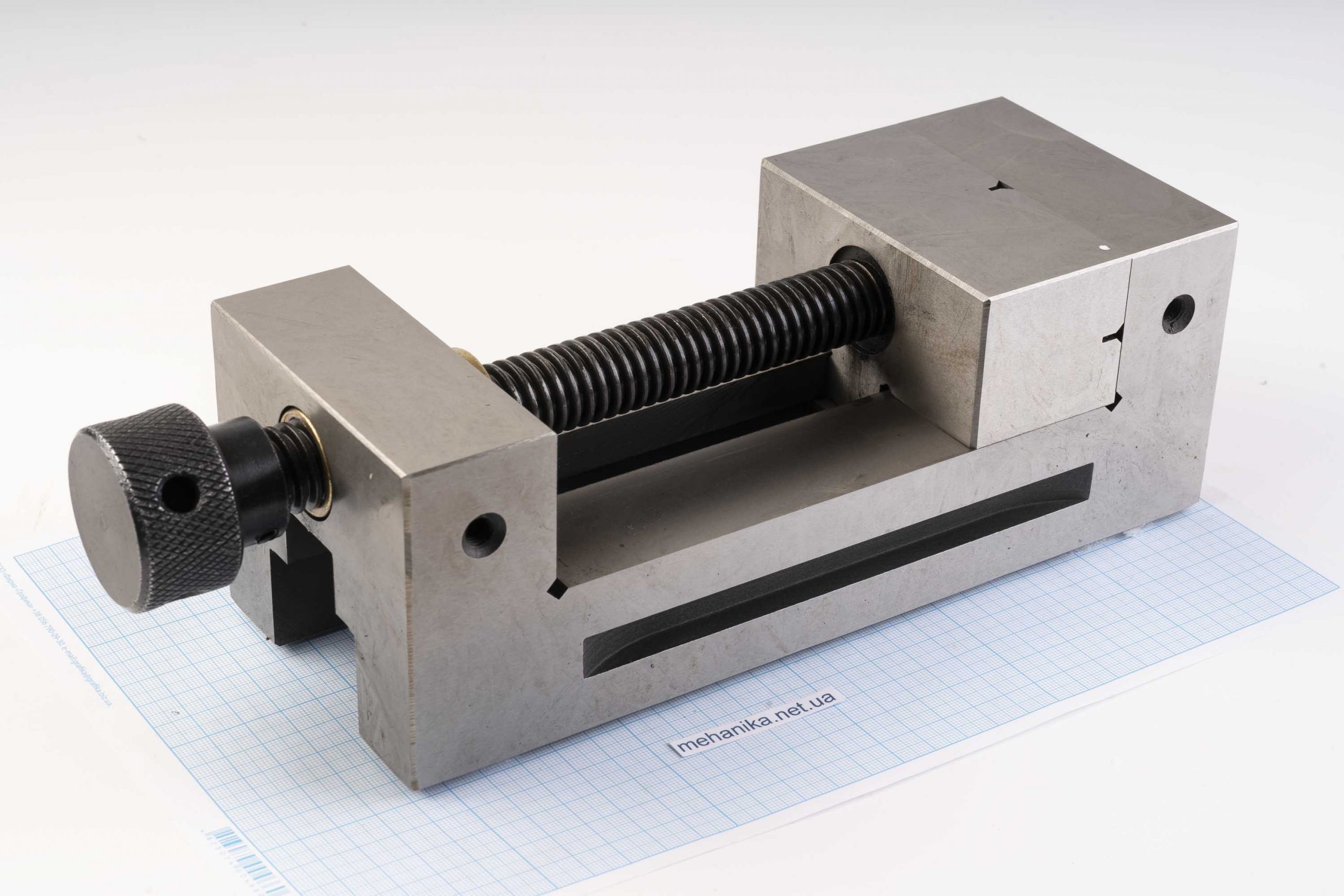

Лещата серії QGG (TS) – верстатні високоточні лекальні лещата з інструментальної сталі, які використовуються при фрезеруючих, вимірювальних, розмічальних, шліфувальних та інших роботах.

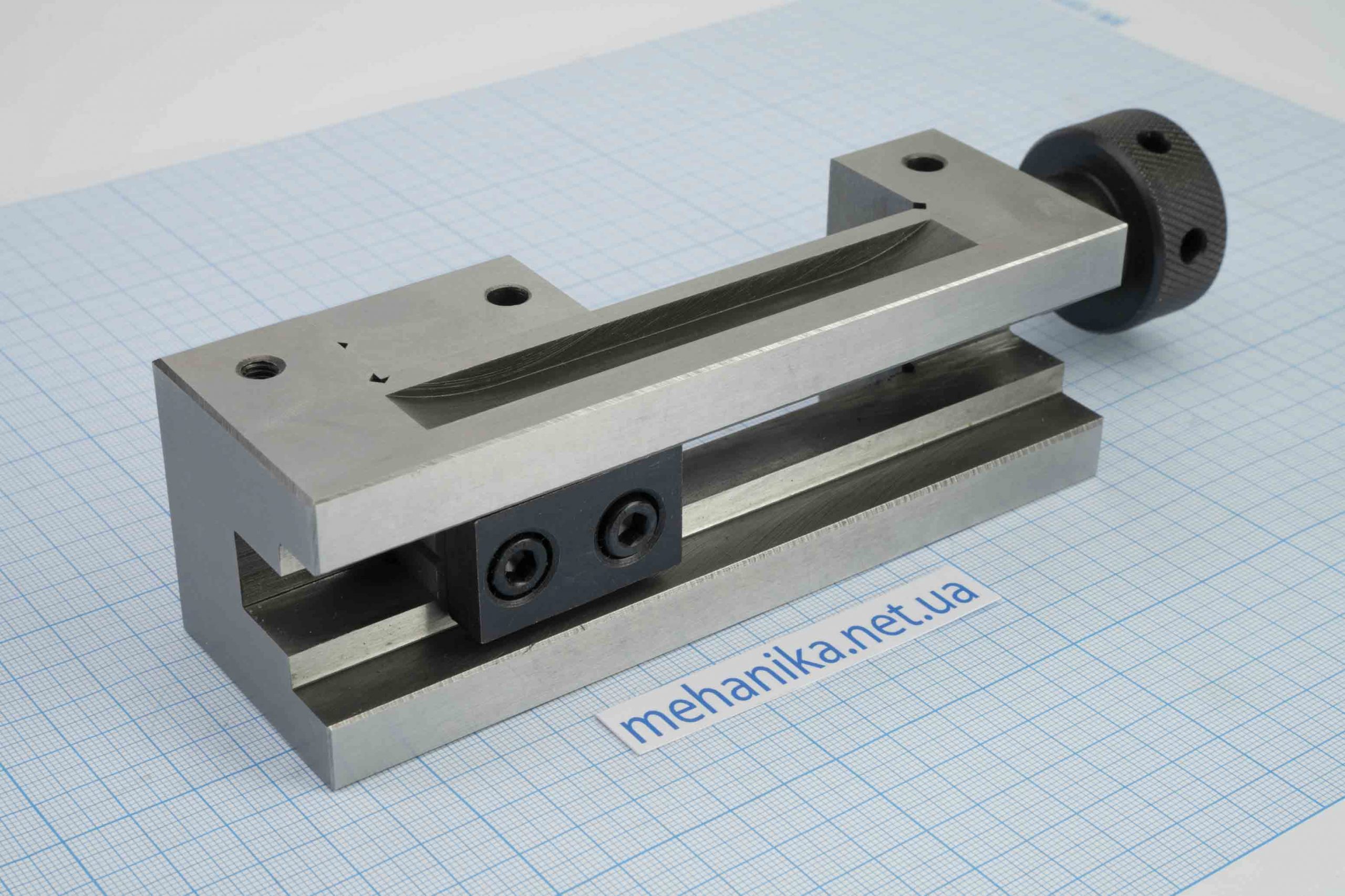

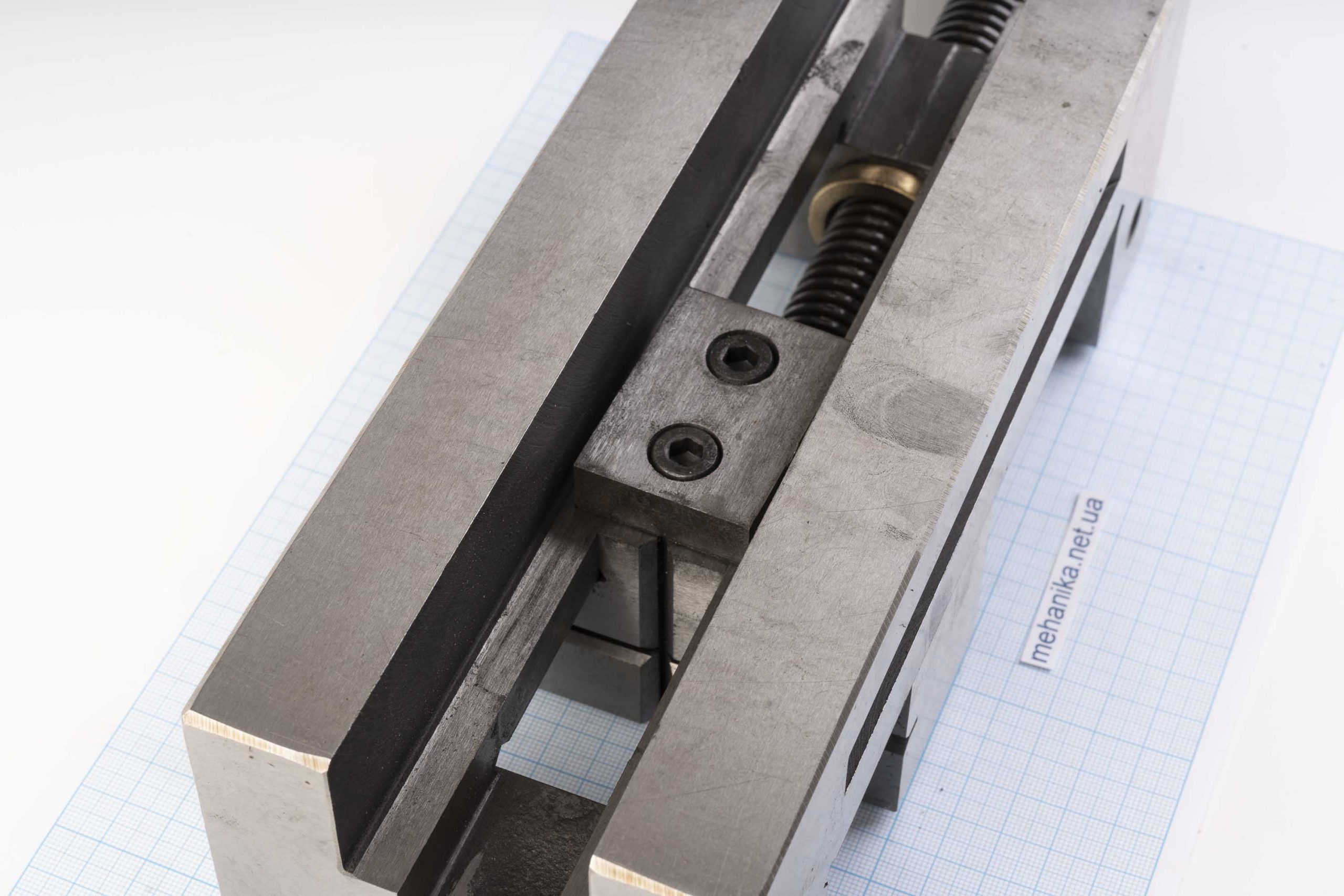

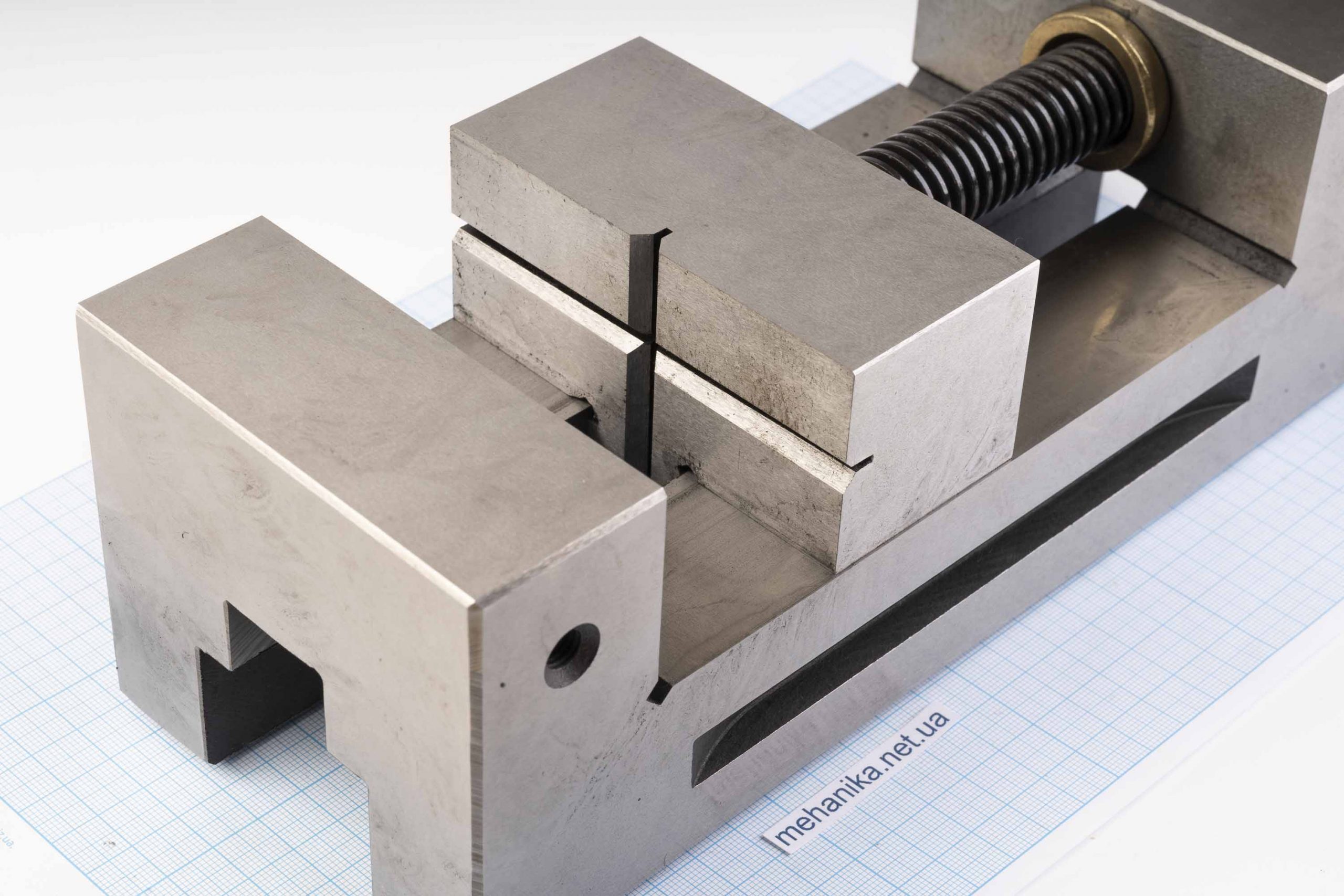

Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має цільну конструкцію з корпусом лещат, а її поверхня є плоскою і шліфованою.

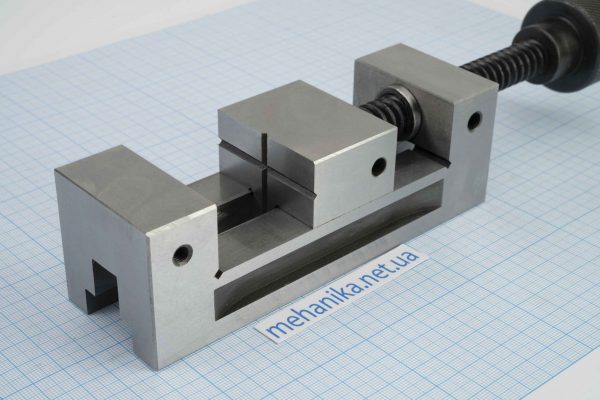

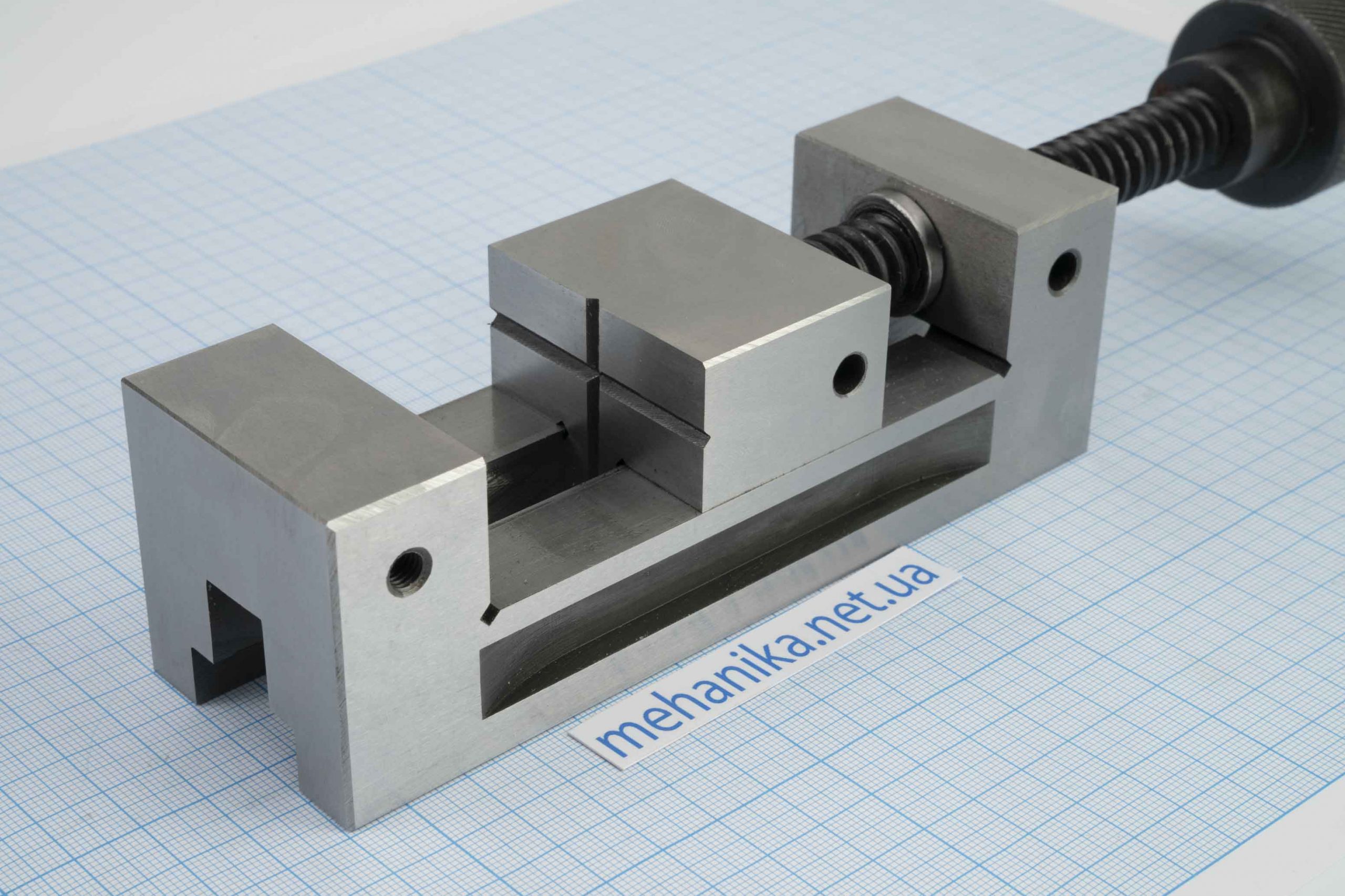

Рухлива губка має на своїй поверхні V-подібні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоскої, а й циліндричної форми. Твердість робочих поверхонь напрямних і губок досягає HRC 58-62.
Бічні поверхні лещат даної серії є паралельними одна одній і перпендикулярні до основи. Паралельність напрямної поверхні до поверхні основи становить 0.005 мм на 100 мм. Перпендикулярність губок до напрямної поверхні становить 0.005 мм на 100 мм. Тиски серії QGG зберігають точність під час роботи у вертикальному, горизонтальному та бічному положенні. Інструмент призначений для закріплення за допомогою притисків або магнітного столу.
Особливості:
- Висока якість виробу
- Проста конструкція
- Висока точність затиску в будь-якому положенні
- Високе зусилля затиску
- Висока швидкість затиску
- Шліфована поверхня корпусу
- Гартова робоча поверхня
- Можливість затискання заготовок плоскої та циліндричної форми
- Простота в експлуатації
