Плашка (лерка) метрична

73.50147.00

Артикул: Невідомо Категорія:

Опис

Лерка для нарізання метричної різьби призначена для нарізання та калібрування зовнішньої різьби в деталях.

Універсальність та простота конструкції  дозволяють використовувати її як в побутових умовах, так і в серійному виробництві на верстатах.

Конструкція плашки для метричної різьби: Плашка кругла виглядає як диск, регламентованої висоти, з осьовими отворами, котрі формують  ріжучі кромки та слугують для відводу стружки.  Ріжучих кромок може бути 3, 4, 5, 6 або 8 штук, їх робоча поверхня виконана під внутрішній конус з витками (зубцями). Кількість зубів розташованих на робочій поверхні від 7 до 10 штук, з них 2-3 складають забірну частину, останніх 2 зуби калібруючи, а решта робоча частина котра нарізає різьбу. Еталонним матеріалом для виготовлення плашки є легована сталь 9ХС, але не рідко використовують швидкоріжучу сталь: Р6М5, Р18, HSS, HSS-Co.

Технічні характеристики:

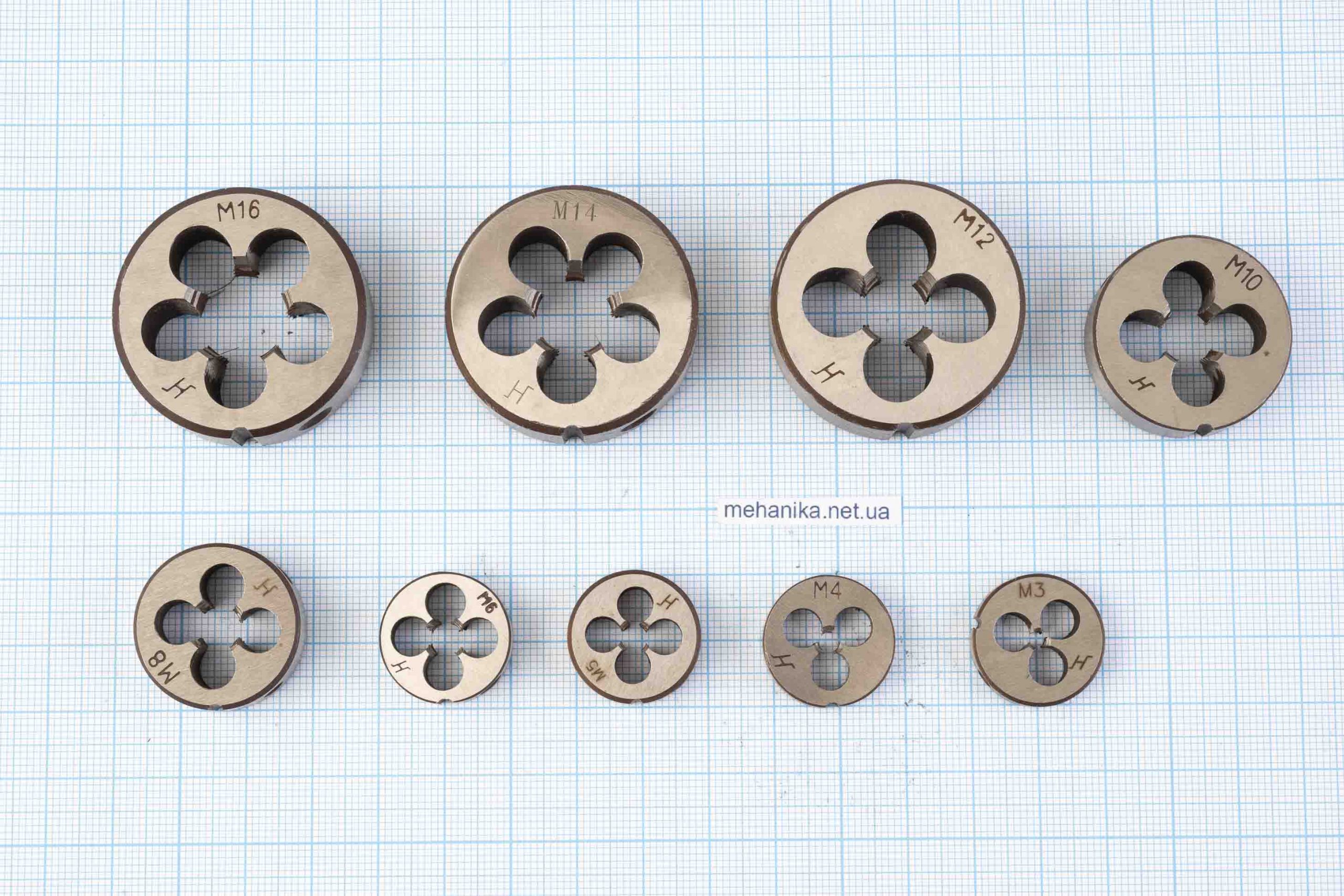

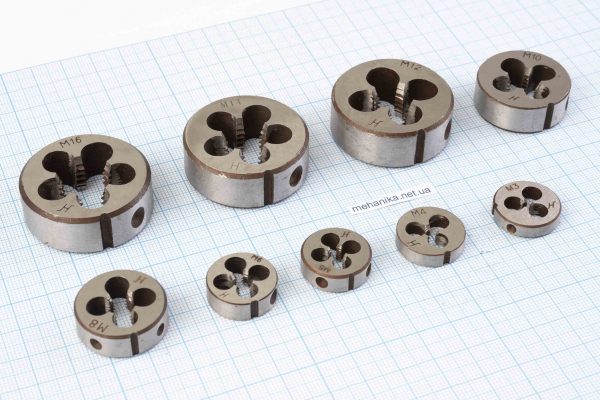

  • Доступні розміри різьби:

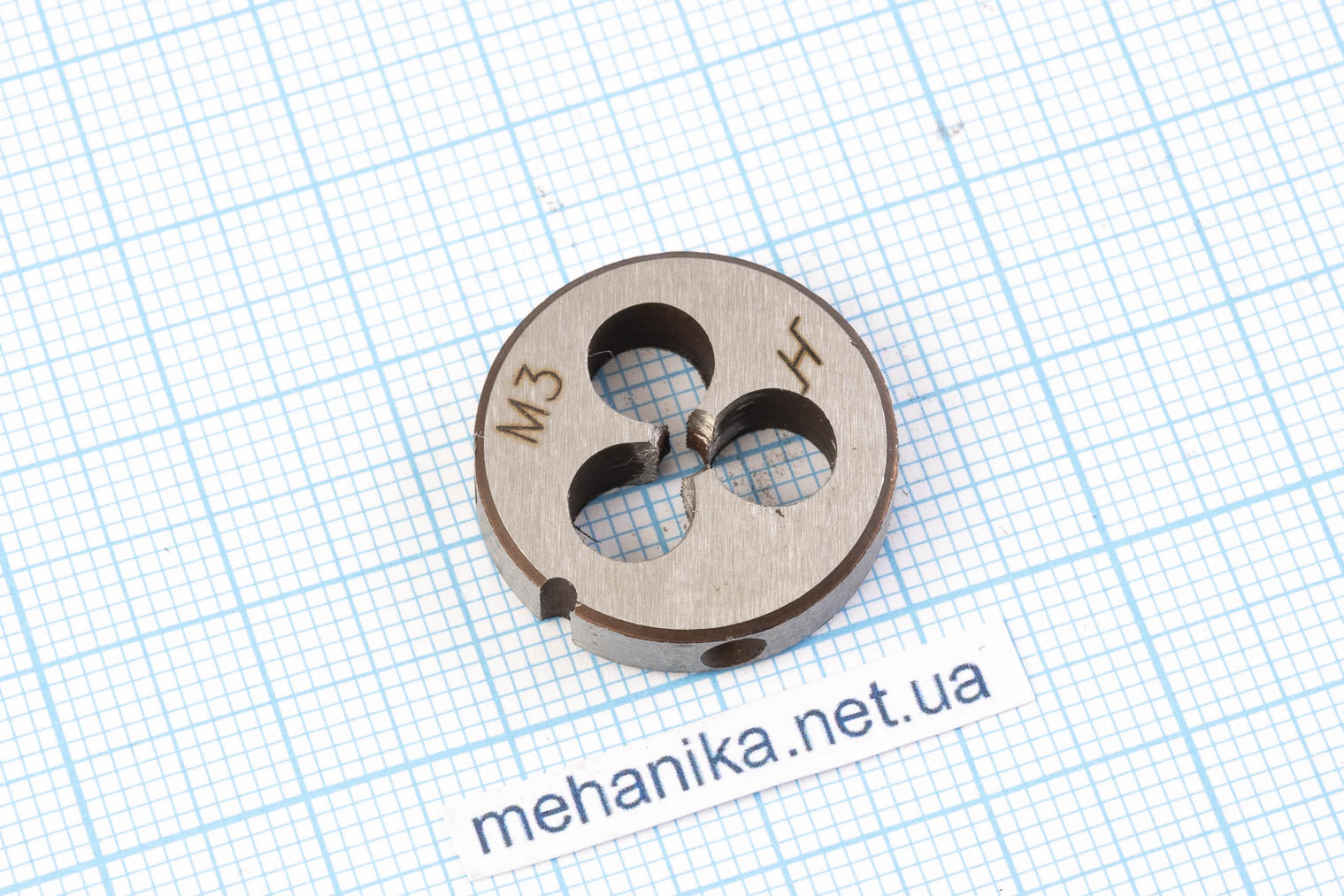

    • M3 (D20xH5)

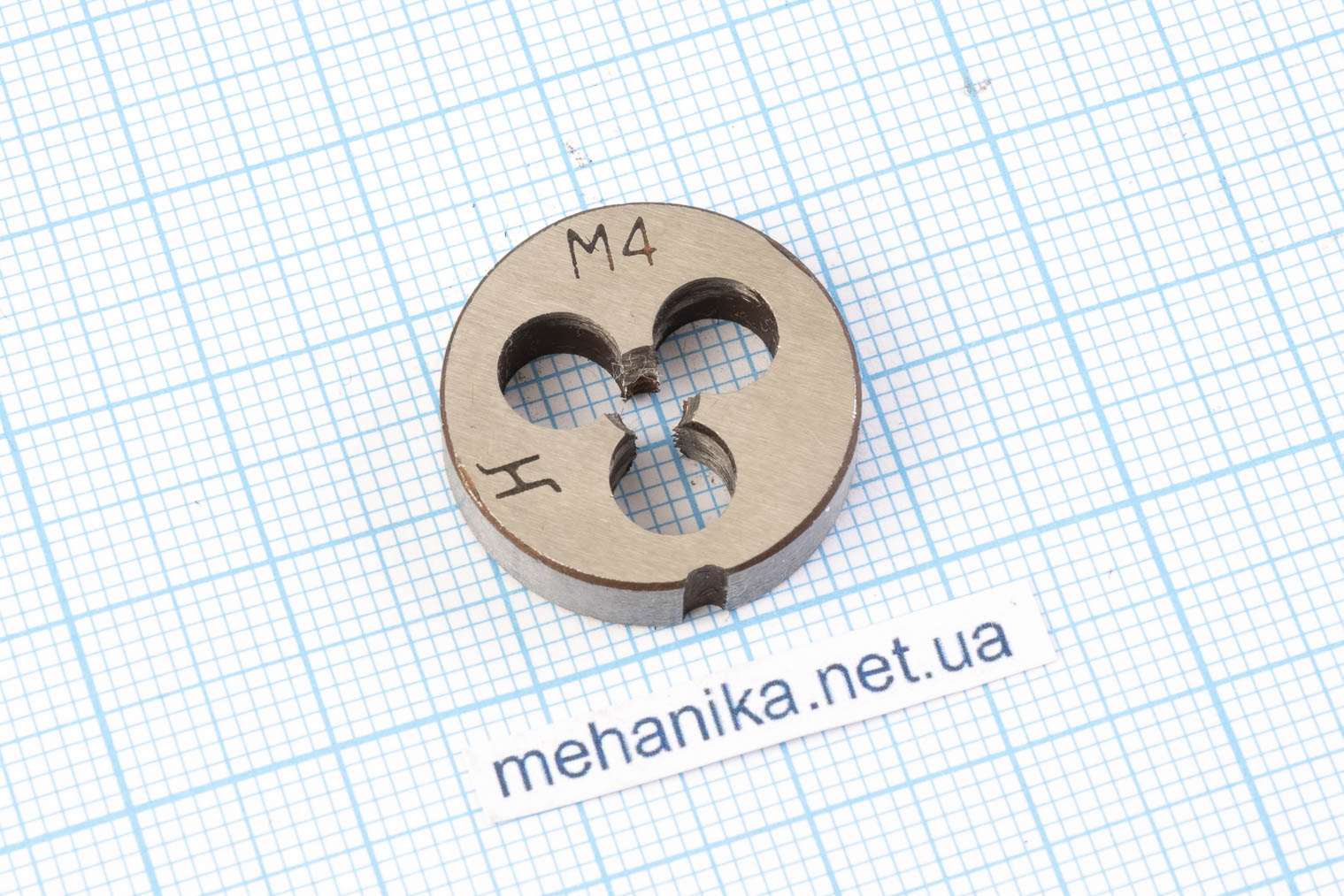

    • M4 (D20xH5)

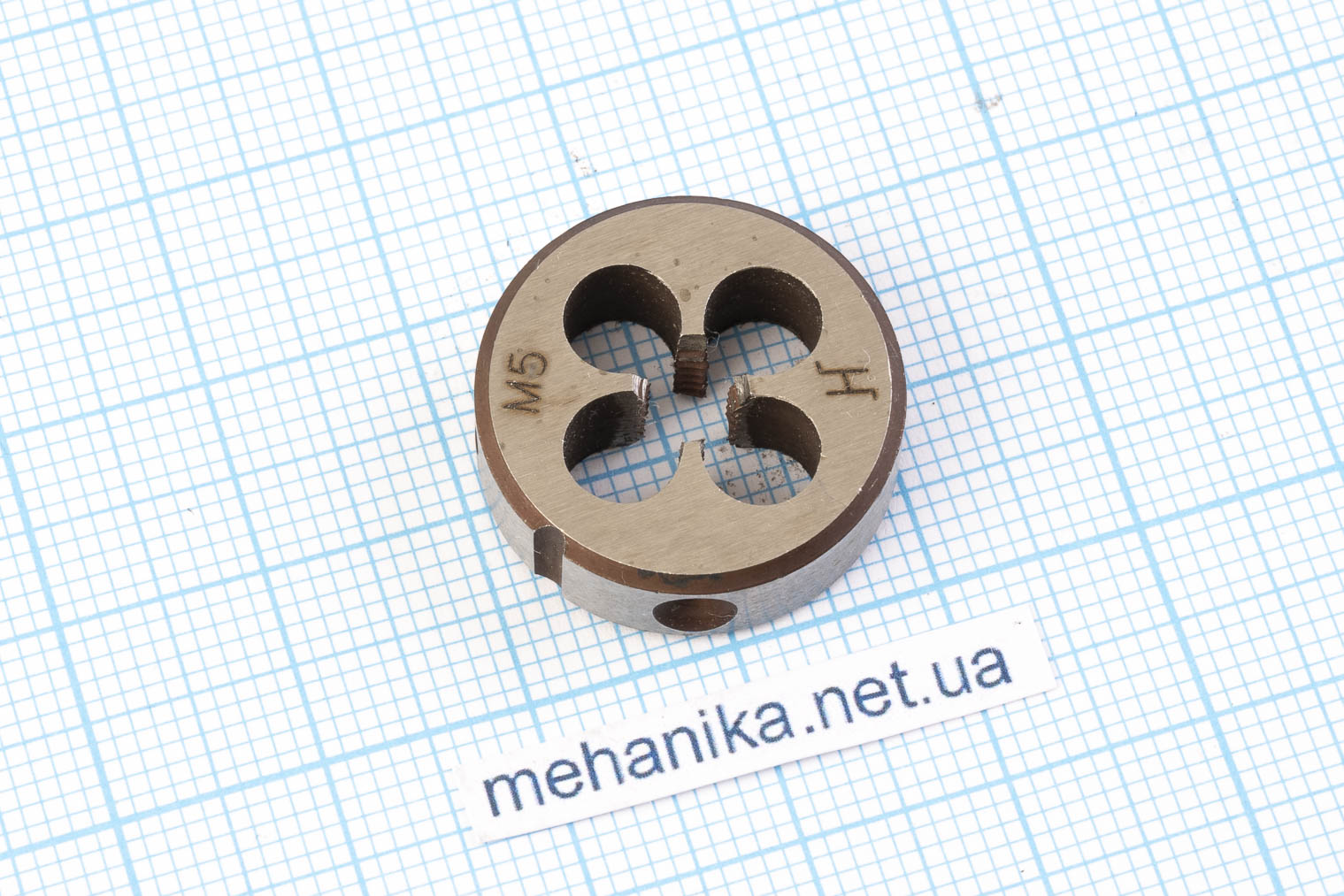

    • M5 (D20xH6.6)
    • M6 (D20xH7)

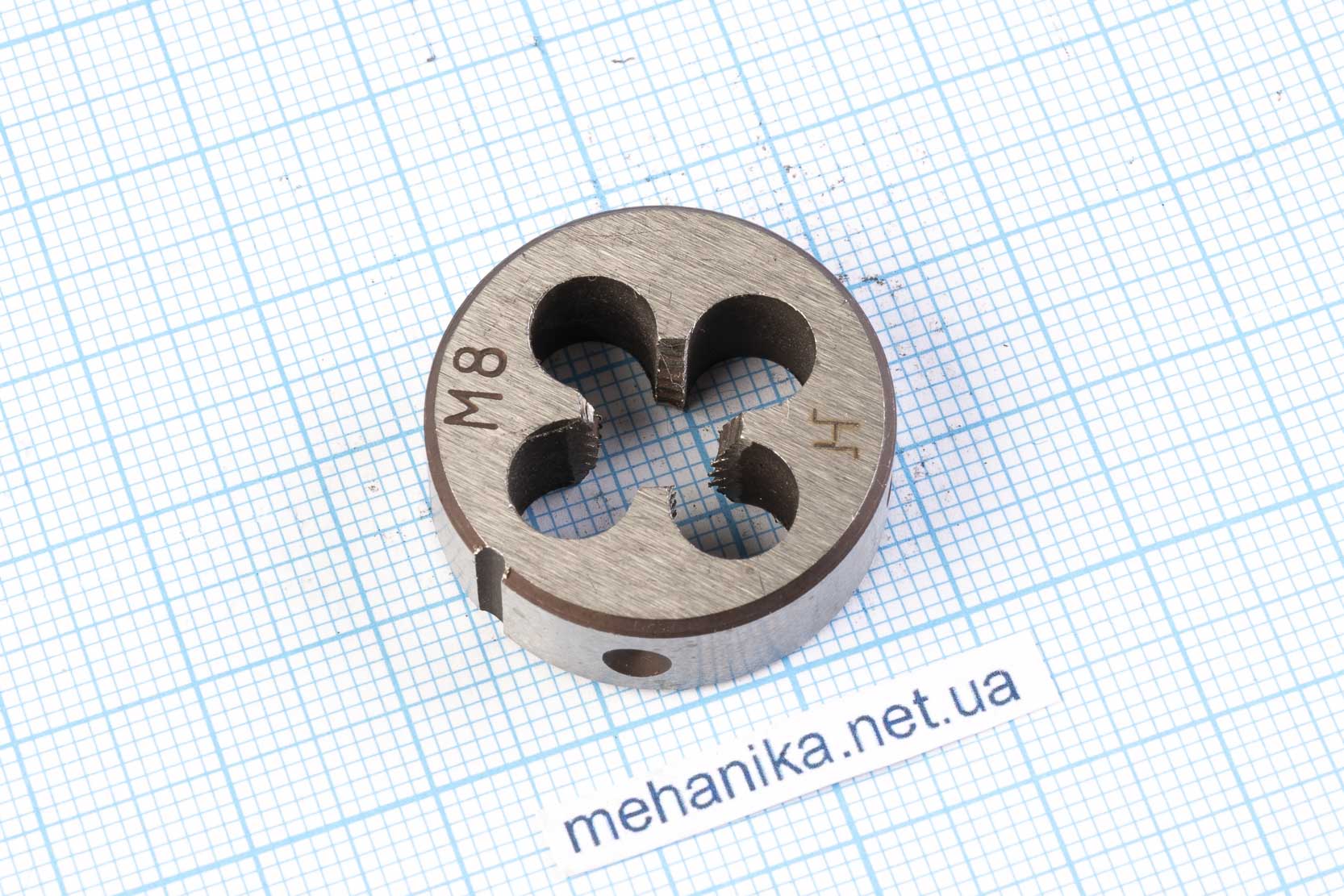

    • M8 (D25xH8.8)

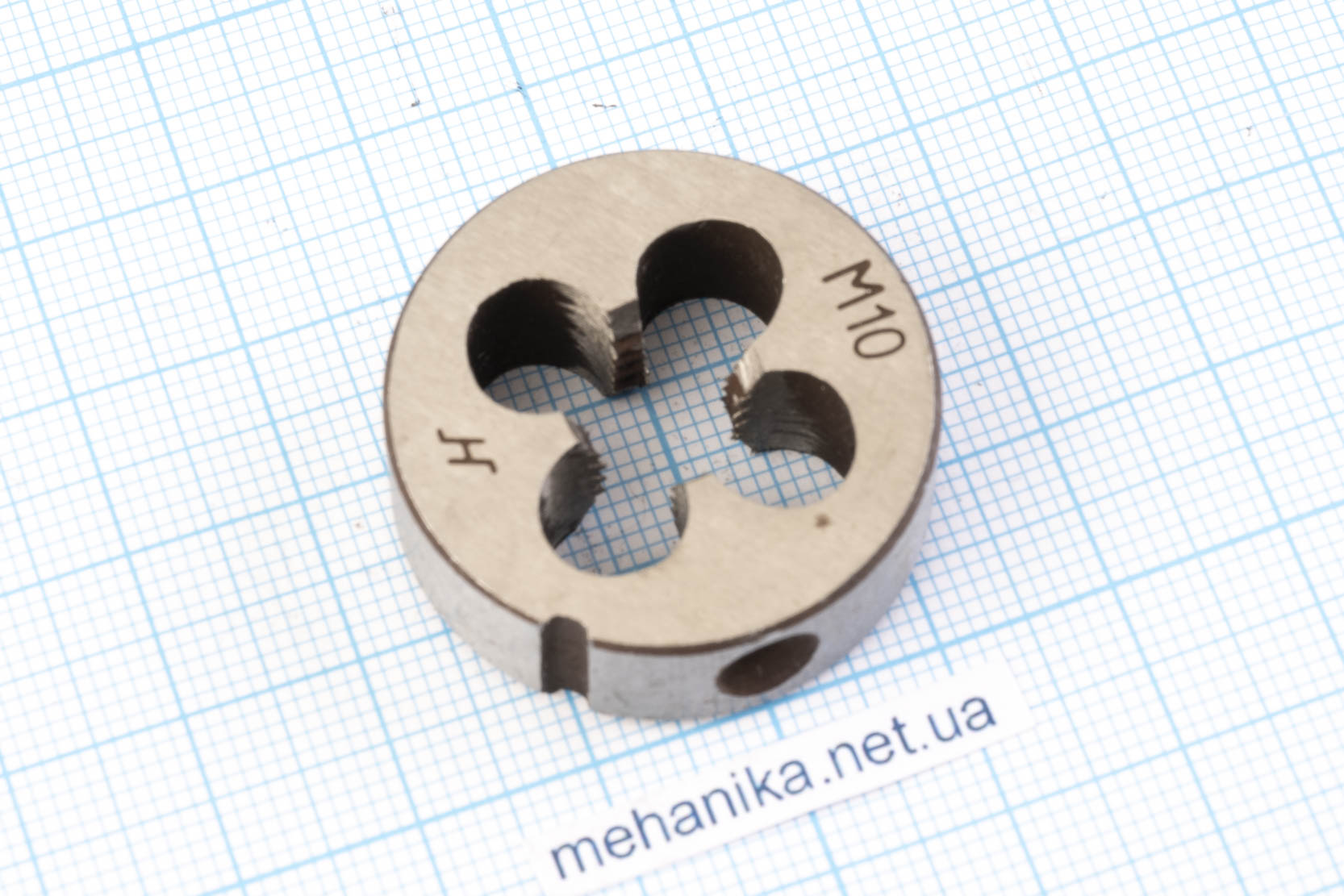

    • M10 (D30xH11)

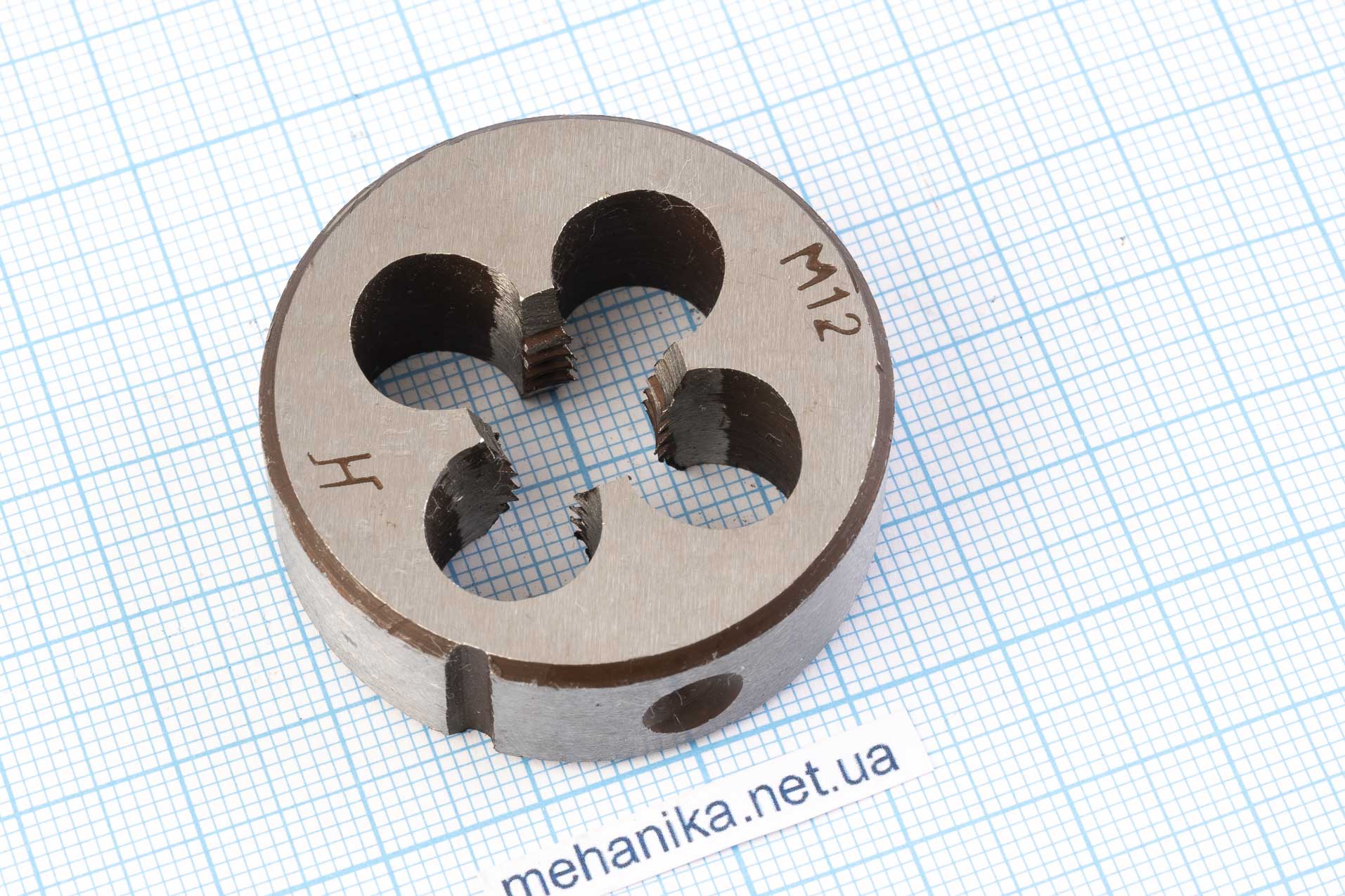

    • M12 (D38xH14)

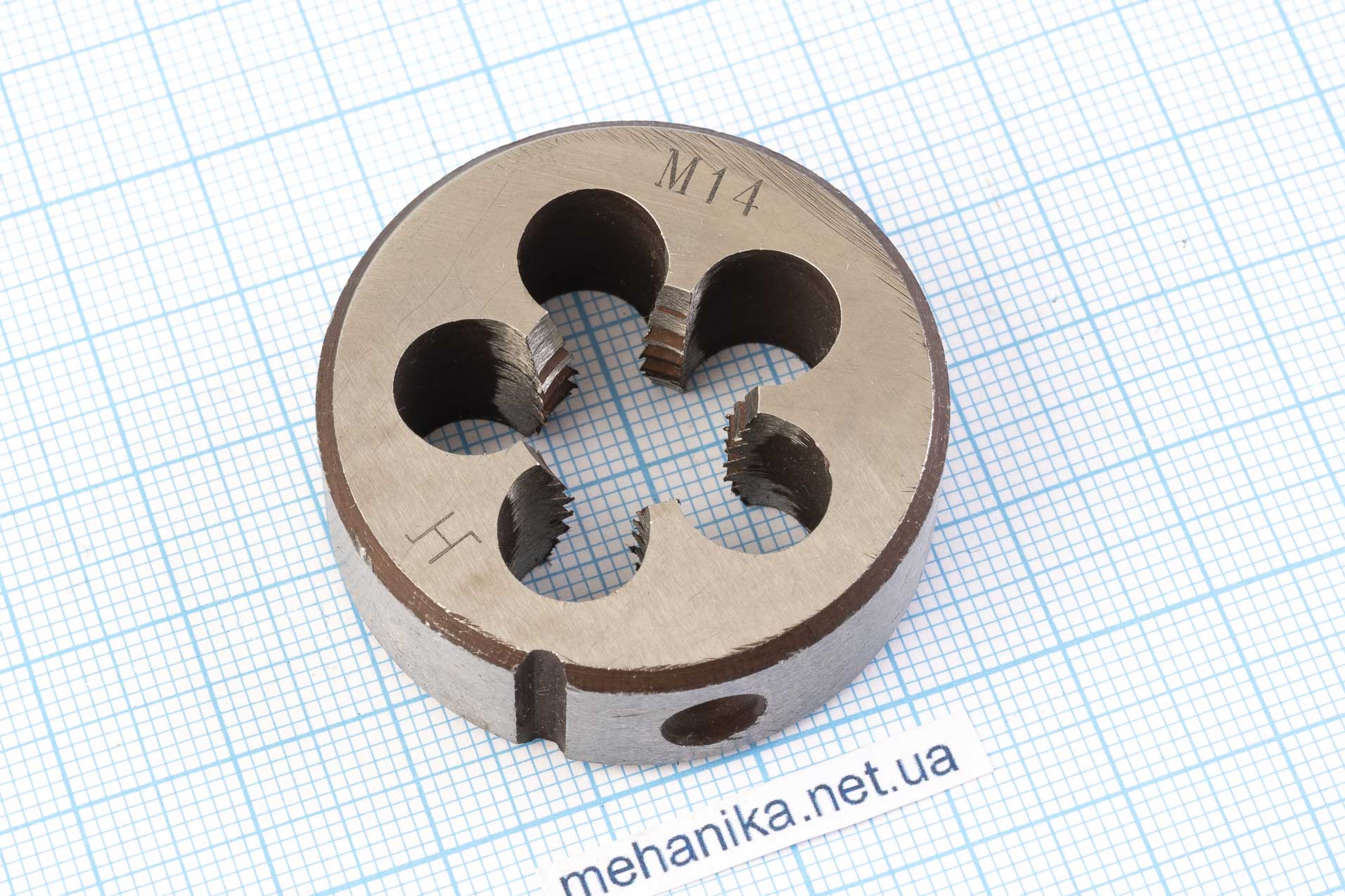

    • M14 (D38xH14)

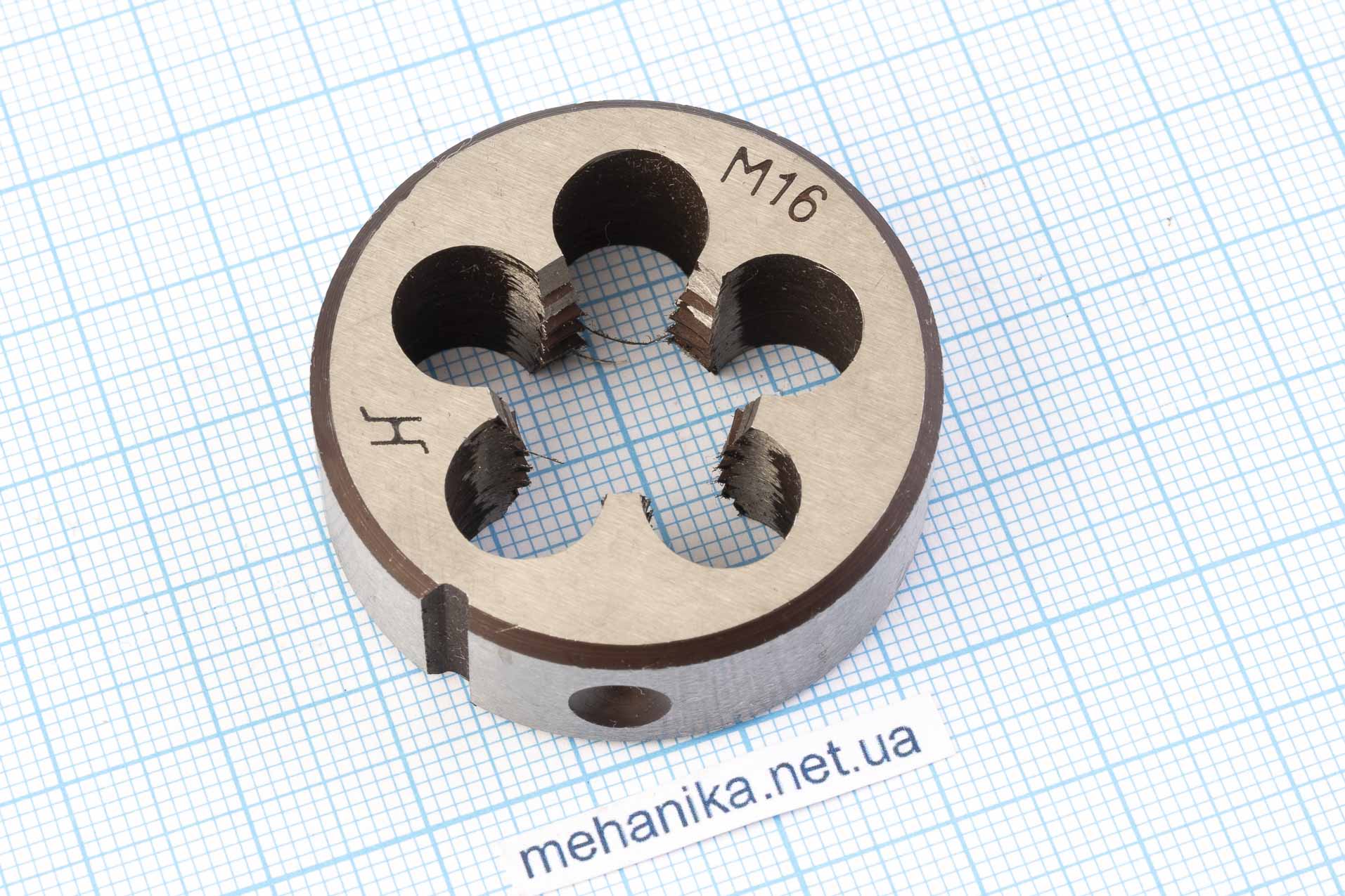

    • M16 (D38xH14)
  • Крок різьби: стандартний
  • Матеріал: сталь HSS
  • Напрямок різьби: права
