Опис

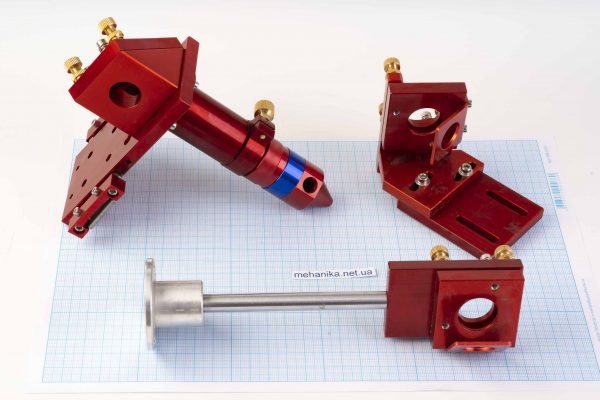

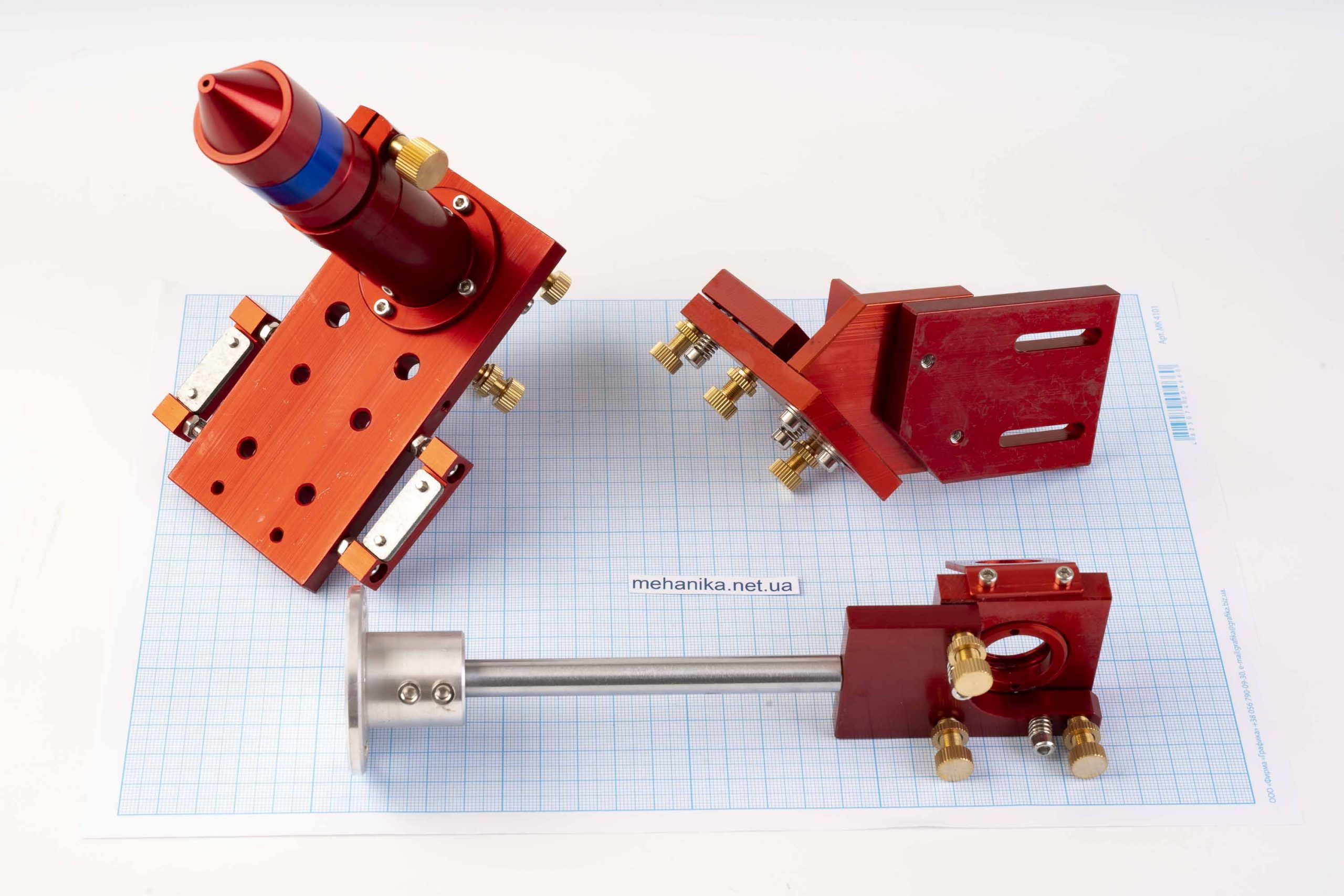

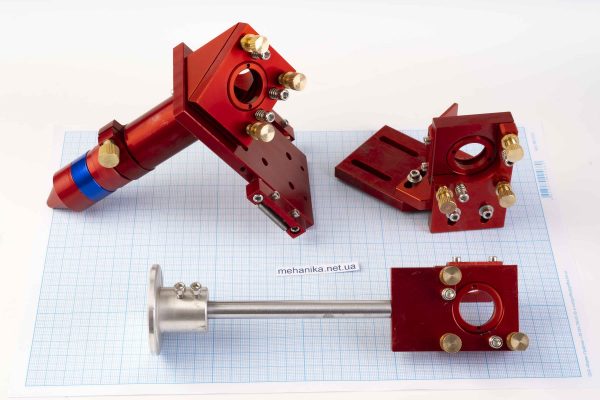

Набір високої якості для кріплення дзеркал + утримувач лінзи
Виготовлений з алюмінію із чорним покриттям.
Інтегрований пристрій для кріплення трубки для повітряного обдування.
- Дзеркало ∅25 мм
- Лінза ∅20 мм
- Фокусна відстань лінзи: 50.8, 63.5 та 101.6 мм
- Зовнішній діаметр тримача лінзи: 25 мм
У комплекті:
- 1 шт. Лазерна головка, спільна пластина та кріплення для ременя
- 1 шт. 1-е кріплення дзеркала
- 1 шт. 2-е кріплення дзеркала
Зверніть увагу: цей товар не включає дзеркала, лінзи та кільце ущільнювача.
Кільце ущільнювача ставиться з одного боку лінзи
- Корпус лазерної головки. Навколо нього будується вся інша конструкція. Корпус прикріплюється до каретки, якою ковзає вздовж напрямних.
- Фокусна труба. Вона рухається всередині корпусу, у ній розташована лінза. При цьому сучасні труби дозволяють встановлювати лінзи з двома фокусними відстанями – 50.8 (лінза знаходиться у нижній частині фокусної труби) та 101.6 (лінза знаходиться у верхній частині фокусної труби). Внаслідок того, що фокусна труба рухається всередині корпусу голови, ми можемо легко змінити фокусну відстань і виставити її для будь-якої товщини матеріалу від 0 до 50 мм.
- Лінза. Збирає лазерний промінь та фокусує його в крапку. Лінзи мають різні фокусні відстані та різні діаметри. Найбільш популярний діаметр лінз зараз – 20 мм. Більш маленькі китайські верстати із простою механікою можуть використовувати лінзи діаметром 18 і навіть 12 мм. Чим більший розмір робочого поля, тим більшого діаметра має бути лінза. Це пов’язано з тим, що проходячи більшу відстань, промінь відхиляється сильніше і є великий шанс, що промінь піде на стільки, що просто не потрапить на лінзу. Але китайці люблять економити і я особисто зустрічав лазерні верстати з кривою механікою і лінзою діаметром 12 мм, при цьому розмір робочого поля у них був 60х40 см нереально.
Ущільнювальне кільце. Дане кільце виконує кілька функцій:
Зменшує ймовірність “брязкоту” лінзи;
Зменшує можливість подряпати лінзу або розколоти її;
Зменшує ймовірність попадання пилу та олії від повітряного компресора у верхню частину лінзи.
Гайки лінзи. Призначена для кріплення лінзи усередині лазерної головки.
Сопло. До нього підключається шланг для подачі повітря на місце різу. Сопла мають різну форму, у лазерах для різання металу є витратним матеріалом, у звичайних CO2 лазерах практично не виходять з ладу.
Фіксаційний болт. Використовується для того, щоб зафіксувати сопло в потрібному положенні.
Утримувач дзеркала. У ньому закріплюється дзеркало та завдяки болтам його можна регулювати.
Люстерко.
Гайка дзеркала. - Притискні болти із пружинами. З їх допомогою утримувач дзеркала притискається до корпусу лазерної головки.
- Регулювальні болти з контргайками. З їх допомогою дзеркало регулюється таким чином, щоб у будь-якій точці робочого поля сфокусований лінзою промінь проходив через сопло і потрапляв на матеріал.
