Опис

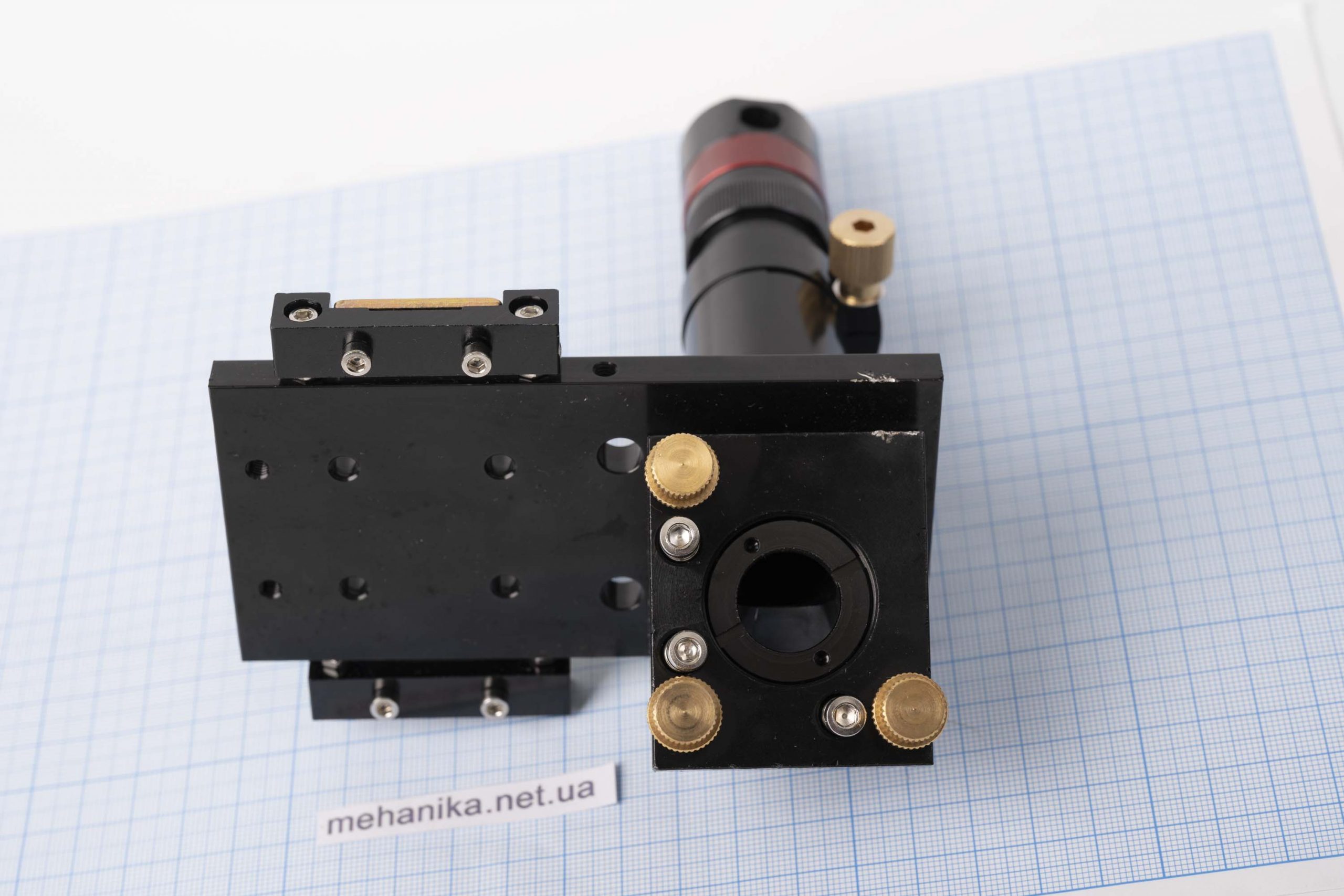

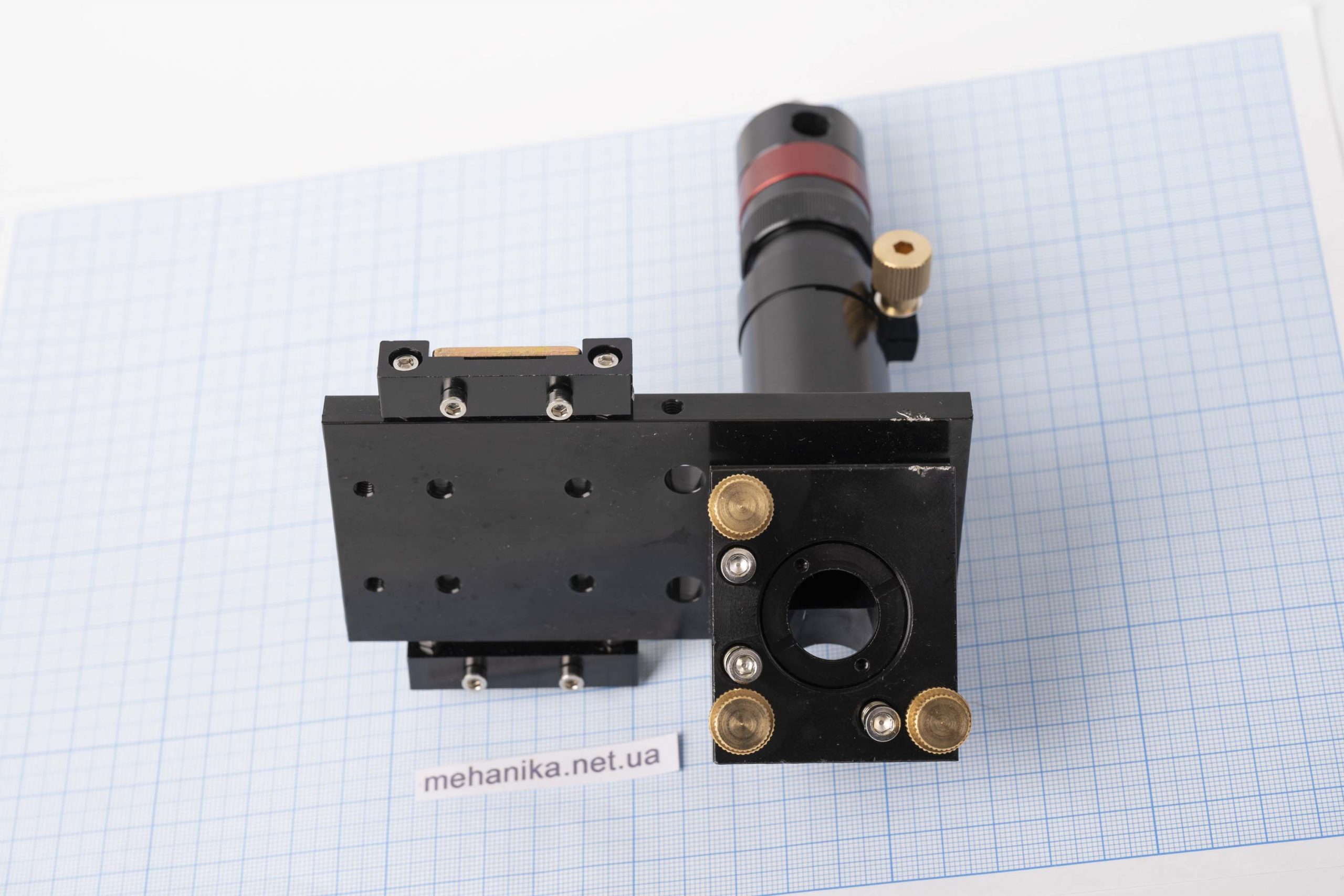

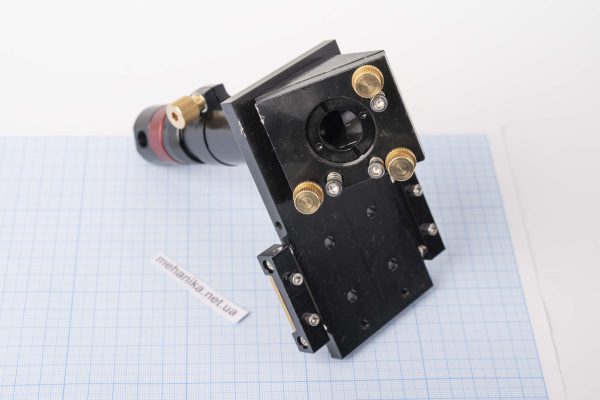

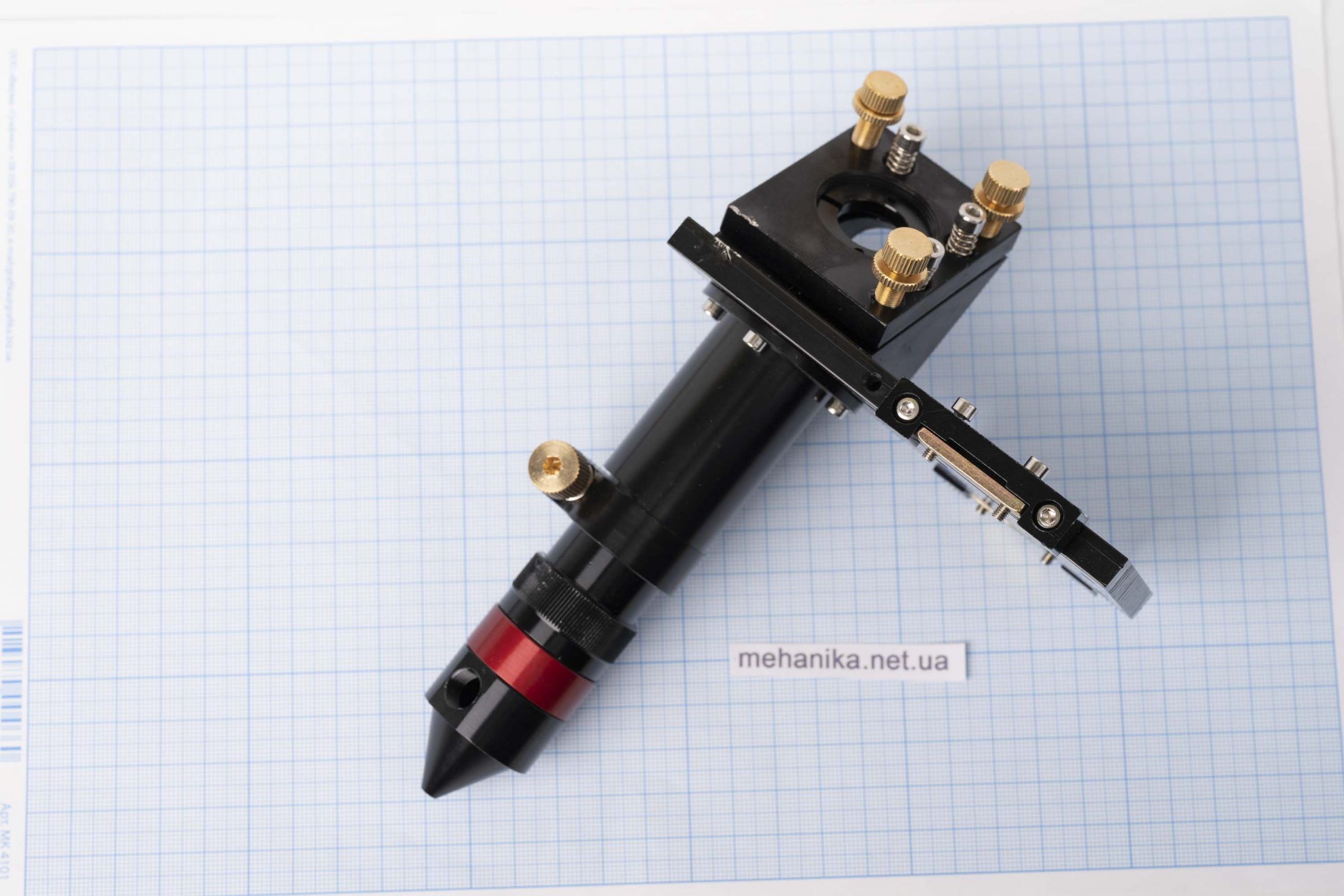

Лазерна головка для лінзи 20 мм і дзеркало 25 мм

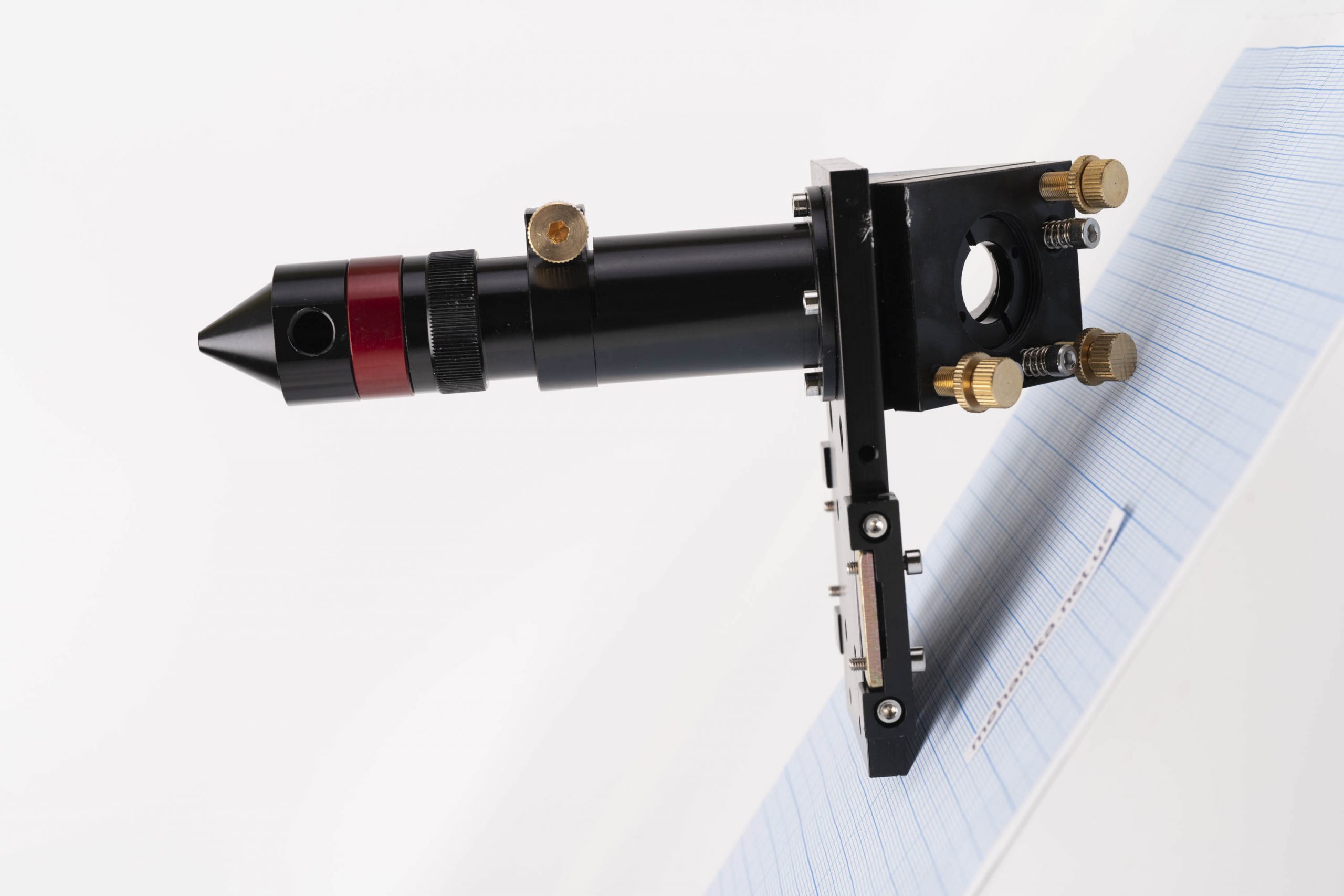

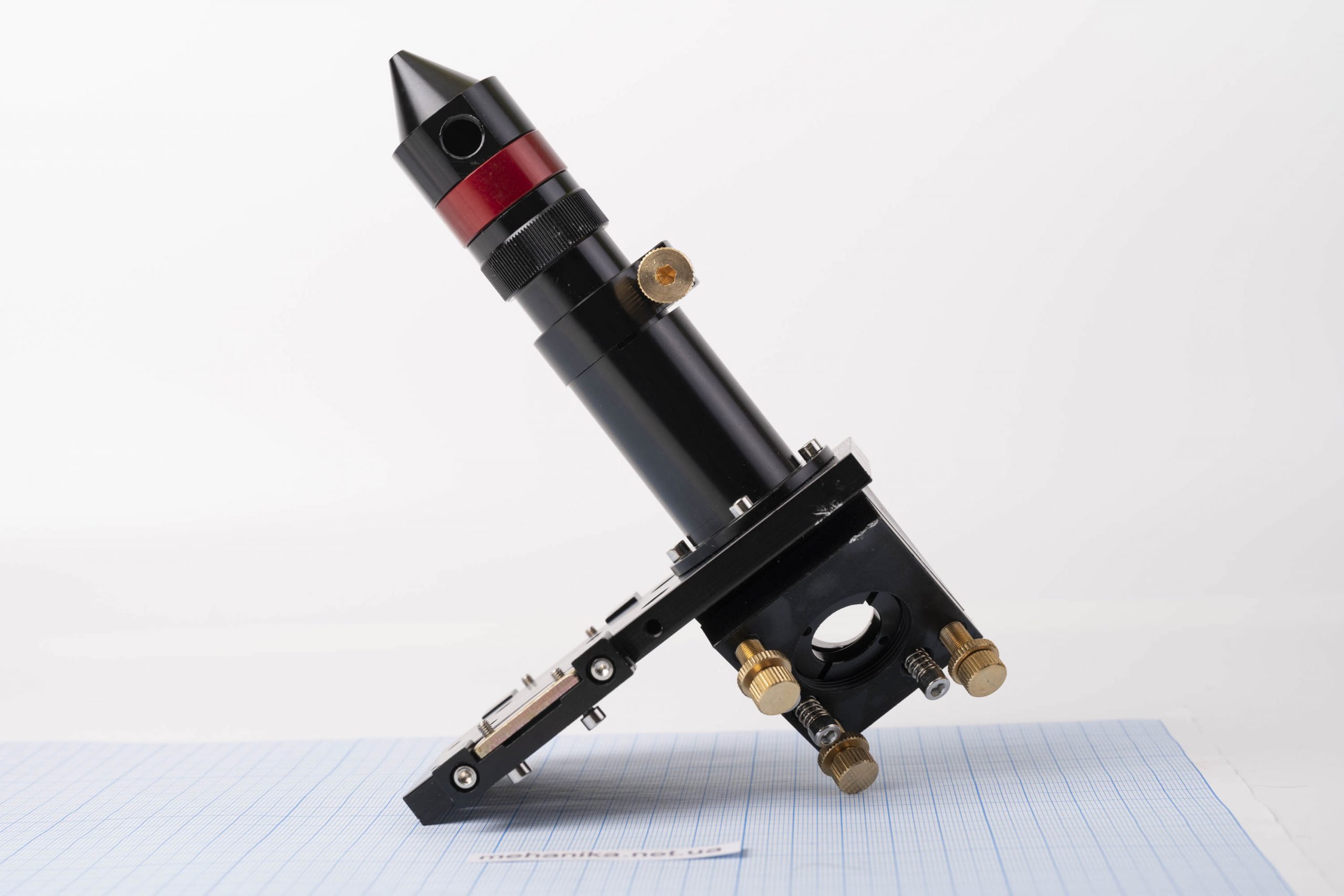

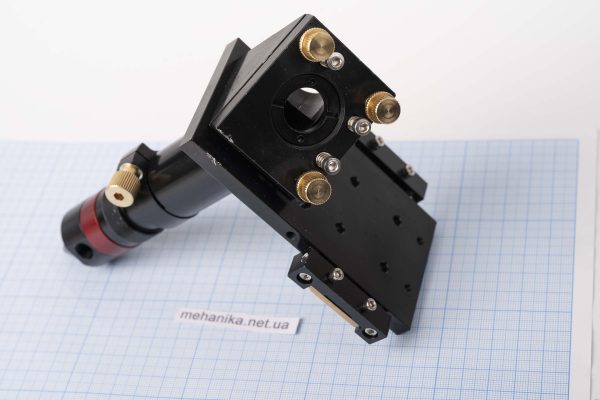

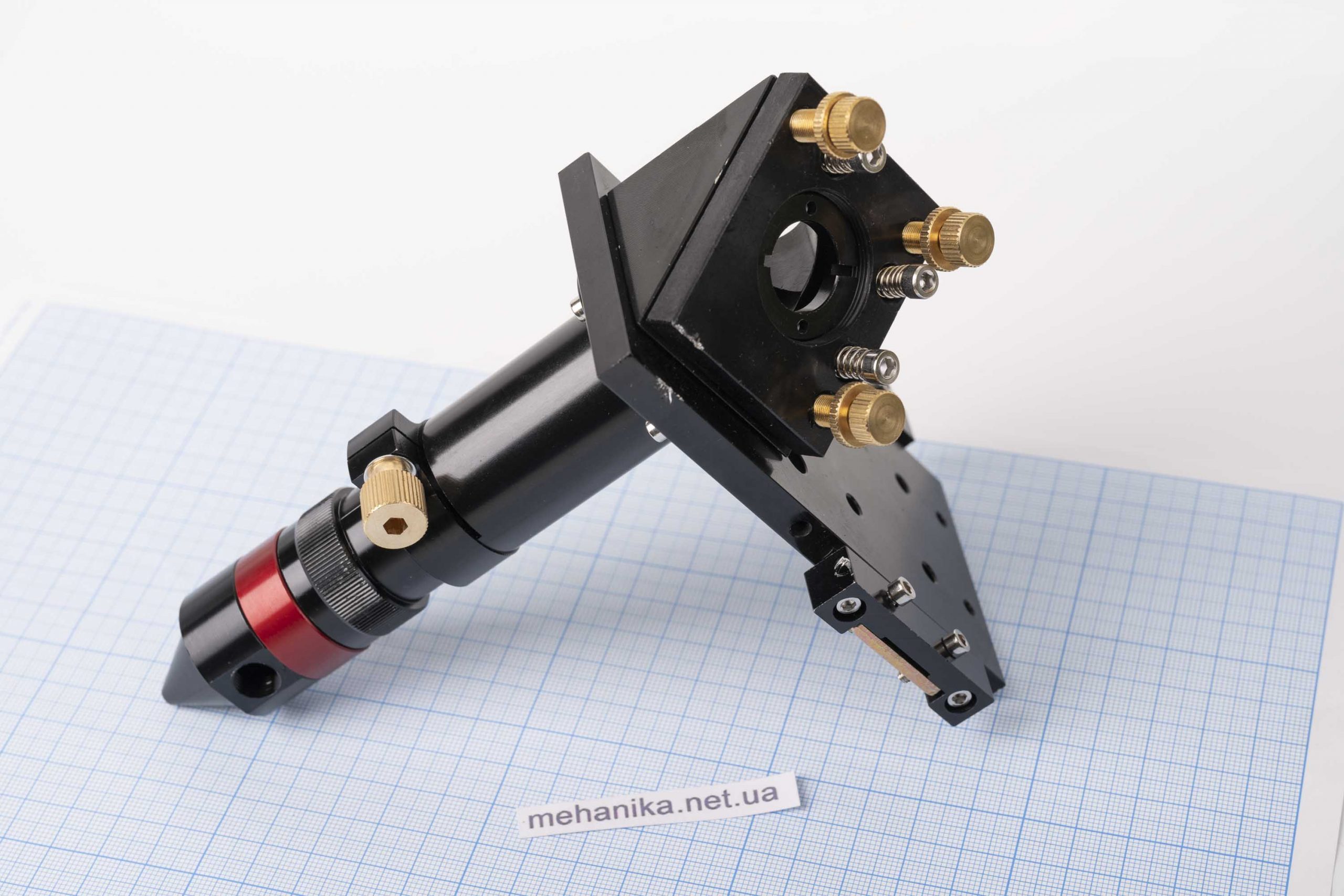

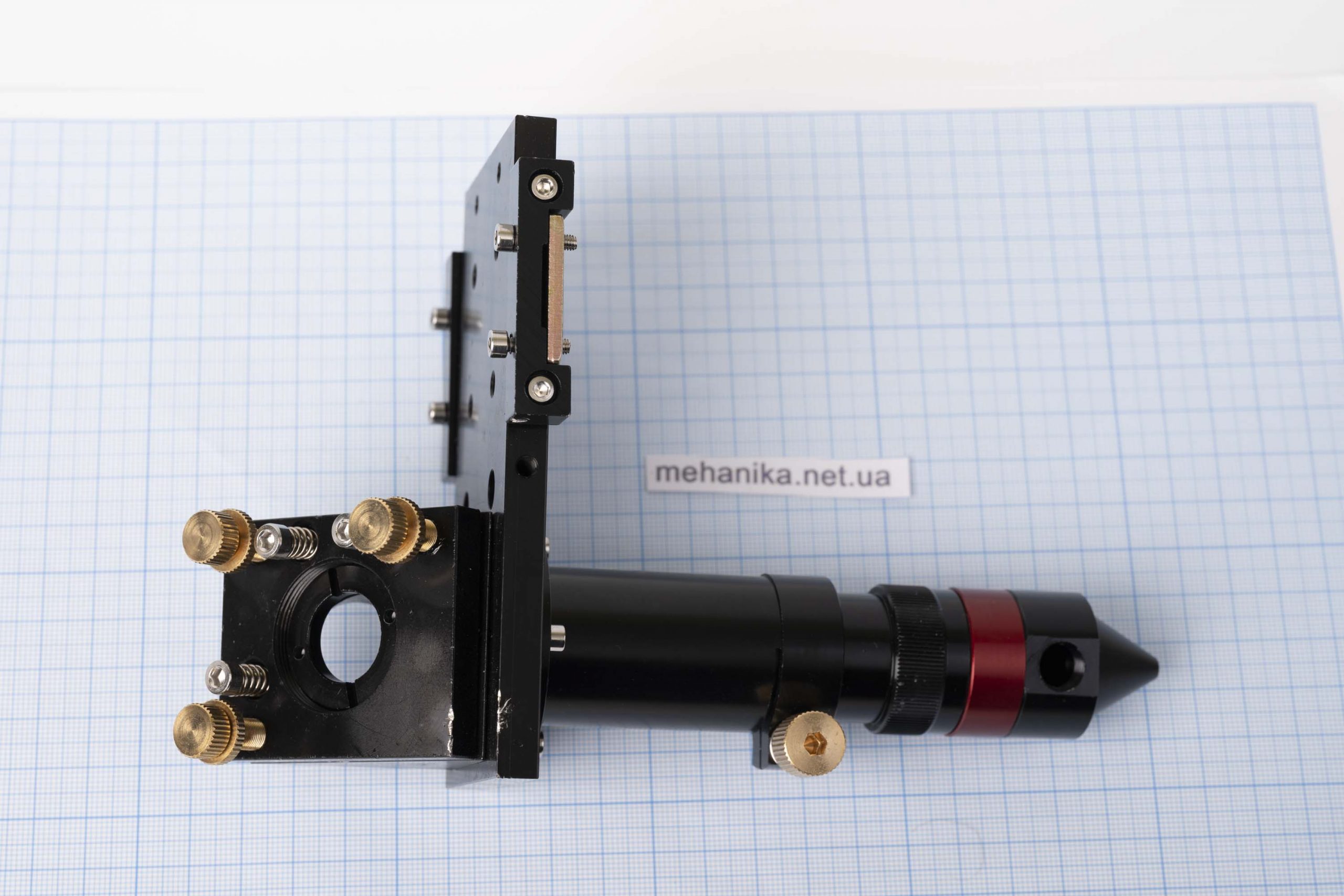

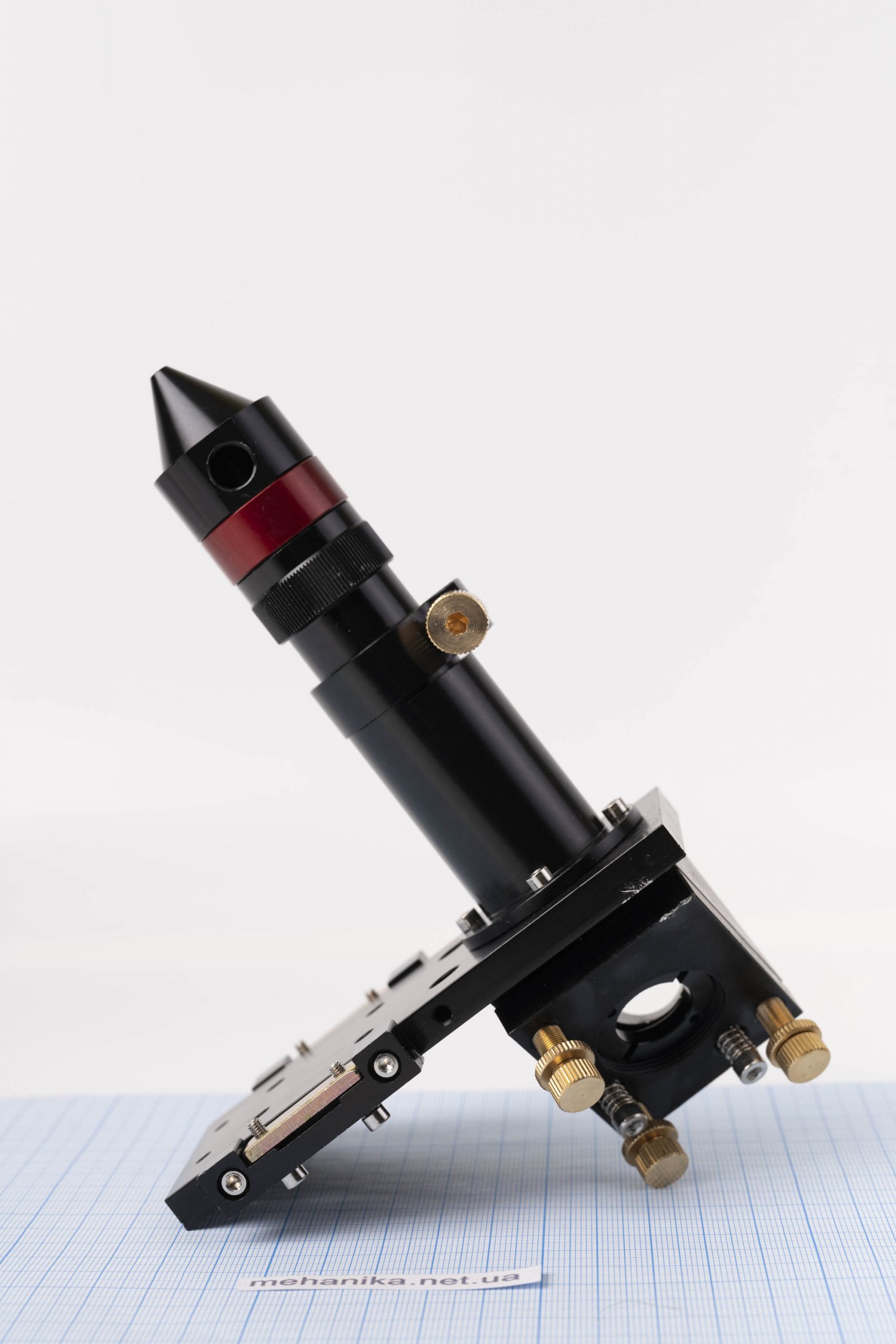

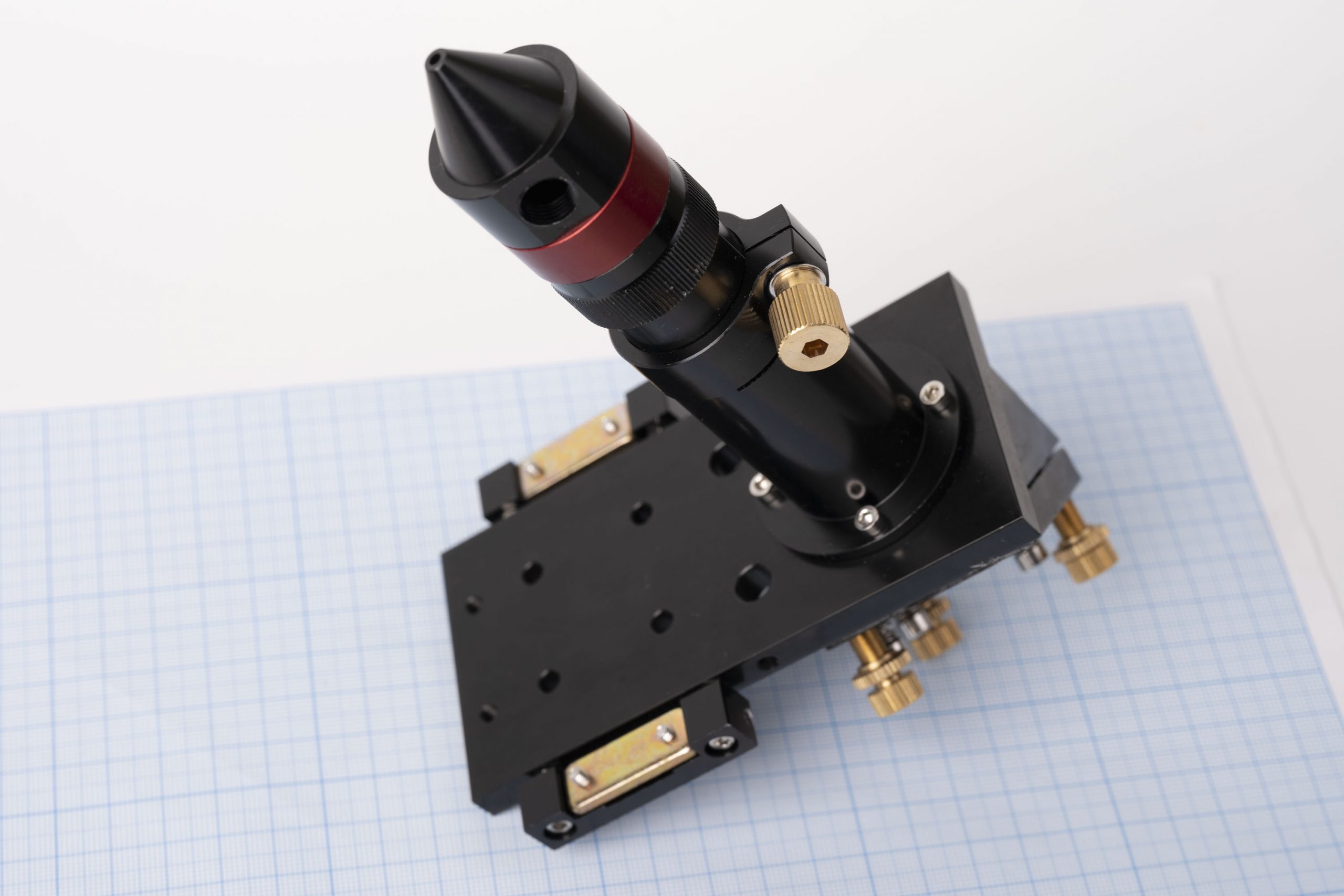

Прилад являє собою лазерну головку, що підтримує лінзу діаметром 20 мм з фокусною відстанню 50.8 мм/101.6 мм та дзеркало діаметром 25 мм, що використовують у станках на основі трубки CO2 для фокусування лазерного променю на поверхні.
Залежно від обраної лінзи змінюється місце її встановлення у фокусній трубці (лінза з фокусною відстанню 50.8 мм встановлюється у нижню її частину, 101.6 мм – у верхню).
Оскільки фокусна трубка рухається всередині корпусу головки, вона дозволяє змінити фокусну відстань залежно від товщини оброблюваного матеріалу в діапазоні 0-55 мм.
Сопло має кутовий фітинг для підведення стисненого повітря в зону різання. Таке рішення також дозволяє охолодити лінзу та захистити її від забруднень. Відрегулювати правильно положення дзеркала дозволяють регулювальні гвинти з контргайками.

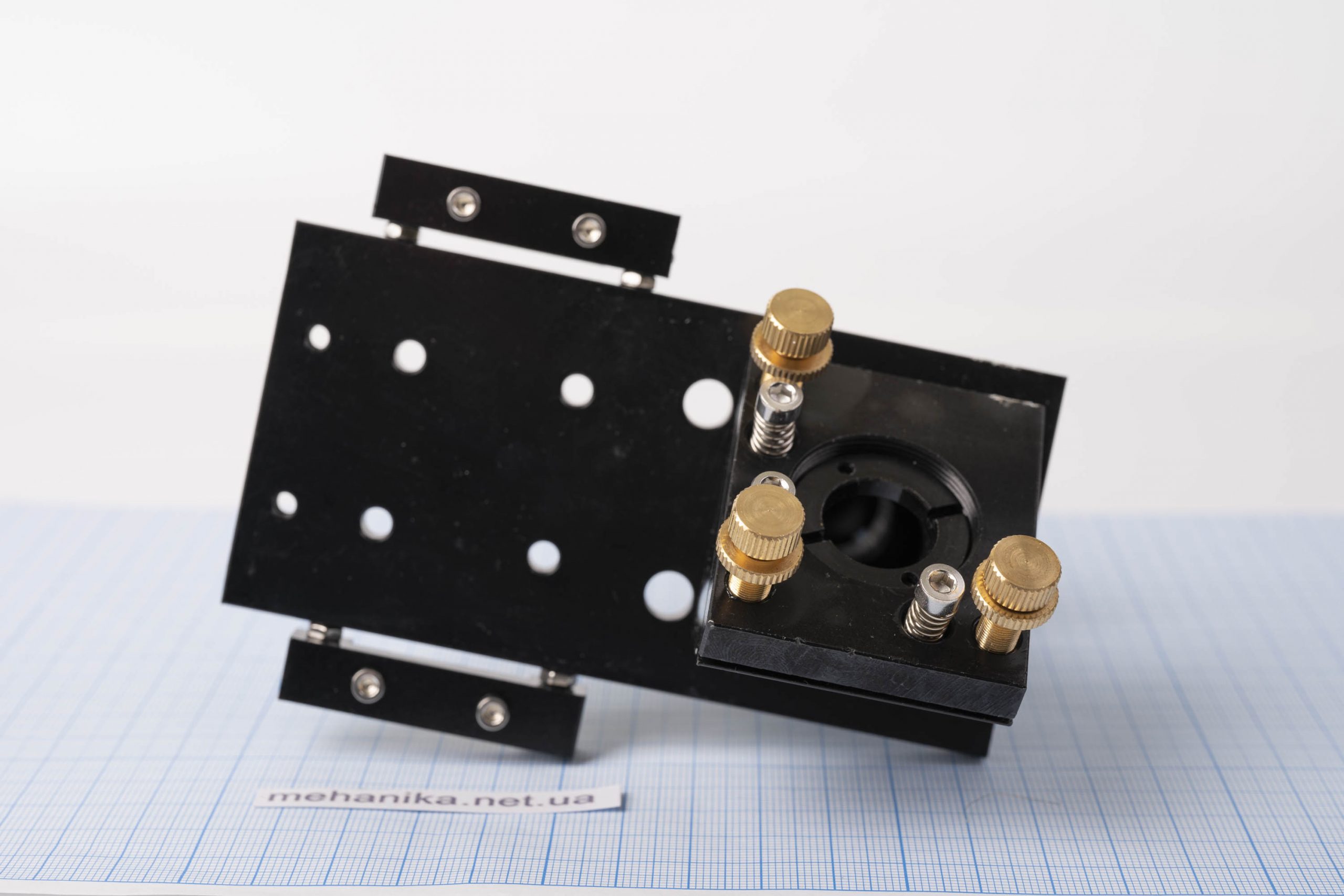

Разом з головкою до комплекту поставки також входить кронштейн, який має пази під кріплення до каретки HGH15, EGH15 або аналог та монтажна пластина для з’єднання вузла із зубчастим ременем типу 3М шириною 15 мм.
При установці лінзи настійно рекомендуємо використовувати кільце ущільнювача (у комплект поставки не входить), яке захистить лінзу від пошкоджень при монтажі, усуне її деренчання під час роботи, а також зменшить ймовірність попадання пилу і масла на верхню її частину.
Особливості:
- Два посадочні місця для встановлення лінз з різною фокусною відстанню
- Швидка та зручна установка лінзи та дзеркала
- Регульована фокусна трубка
- Гвинти для точного регулювання положення дзеркала
- Сопло з фітингом для підведення стисненого повітря
- Міцний та надійний монтажний кронштейн
Технічні характеристики:
- Сумісний діаметр лінзи: 20 мм
- Сумісна фокусна відстань лінзи: 50.8 мм (2″) та 101.6 мм (4″)
- Сумісний діаметр дзеркала: 25 мм
- Діаметр отвору сопла: 2.5 мм
- Фокусування: ручне
- Діапазон фокусування: 0-55 мм
- Можливість підведення стисненого повітря: так
- Сумісна з кронштейном каретка: HGH15, EGH 15 або аналог
- Сумісний з кронштейном ремінь: 3М-15
- Матеріал: алюмінієвий сплав
- Колір чорний
