Кромкошукач для фрезерного верстата CE-420

168.00

Немає в наявності

Артикул: 0413-022-13 Категорія:

Опис

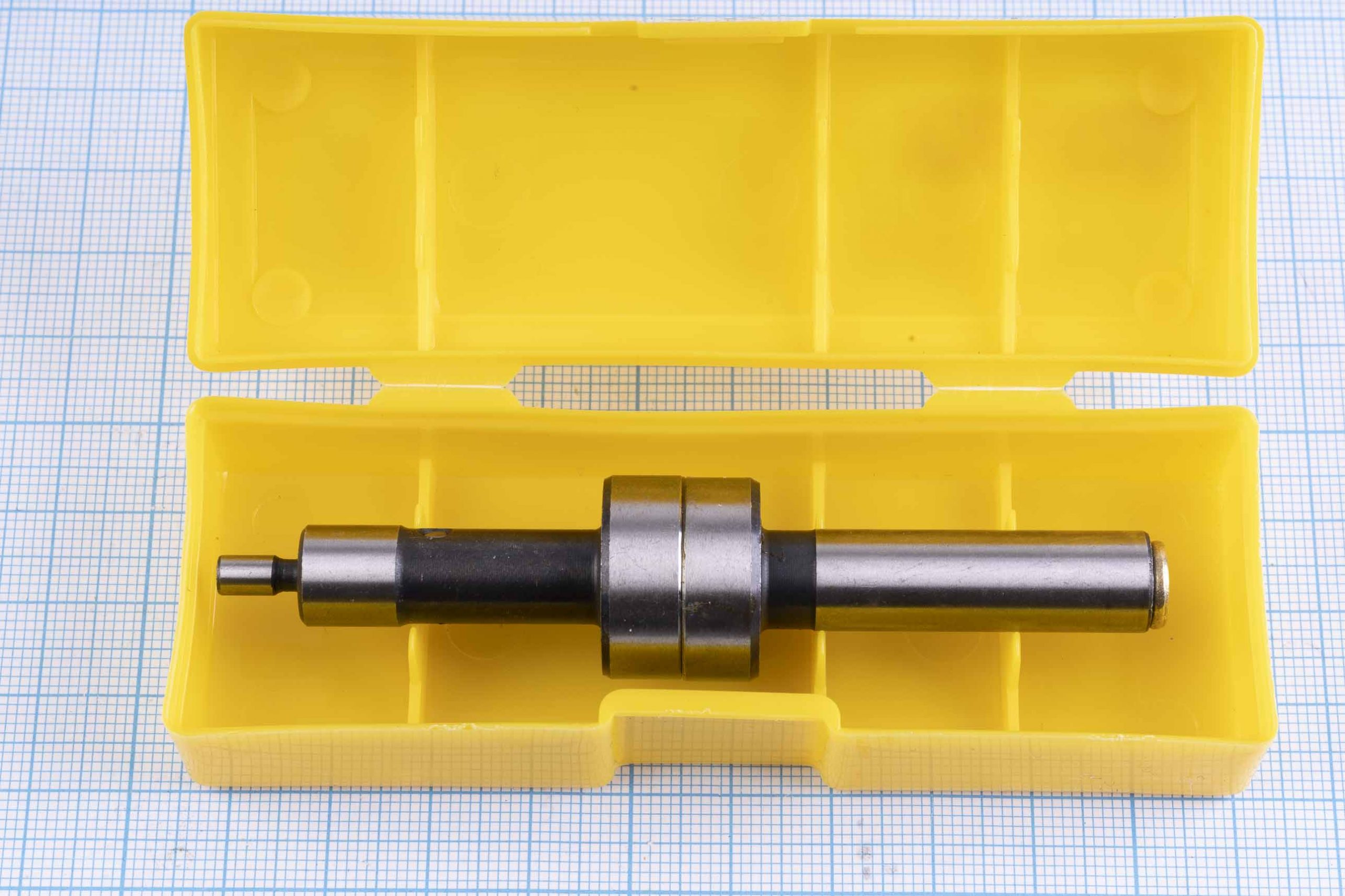

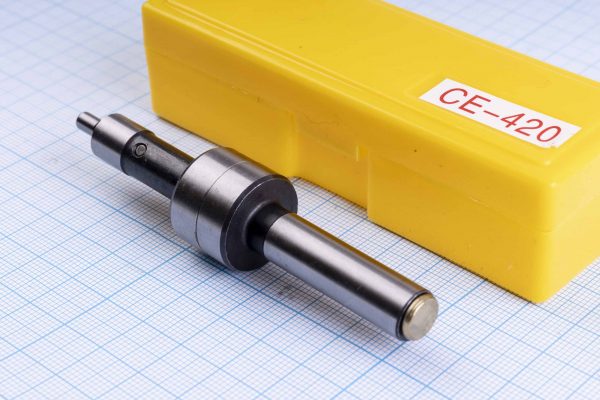

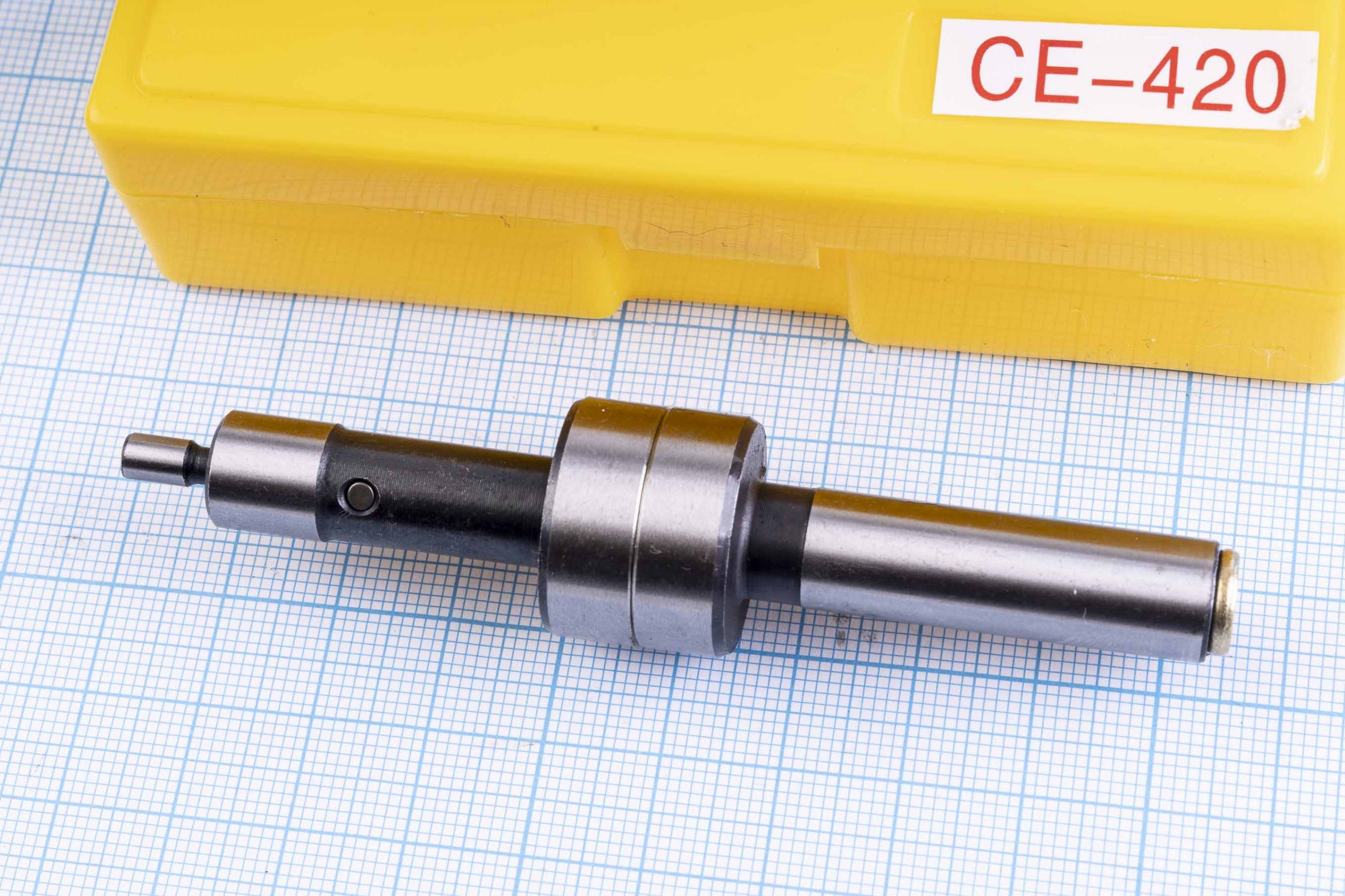

Кромкошукач (краєшукач) обертовий механічний HSS CE-420 для визначення краю заготовки на фрезерних та токарних верстатах, визначення положення шпинделя щодо заготівлі, вимірювання та виставлення заготовки.

Момент торкання кромкошукача з деталлю визначається за відхиленням закріпленої за допомогою пружини головки. Точність 0.02 мм.

Призначення:

  • визначення центру шпинделя щодо заготівлі
  • визначення краю заготівлі на верстаті
  • центрування по зовнішньому та внутрішньому діаметру

Принцип роботи: зрушена убік нижня частина краю шукача центрується при торканні заготівлі.

Особливості: нижня частина кромкошукача немагнітна, не притягує металеву стружку.

Кромкоискатель для фрезерного станка 1 CE-420

Технічні характеристики:

  • Швидкість обертів шпинделя: 400-600 об/хв
  • Матеріал: HSS-сталь
  • Діаметр хвостовика: 10 мм
  • Діаметр головки: 4 мм
  • Довжина: 90 мм
  • Довжина головки: 8



Приклад використання:
