Опис

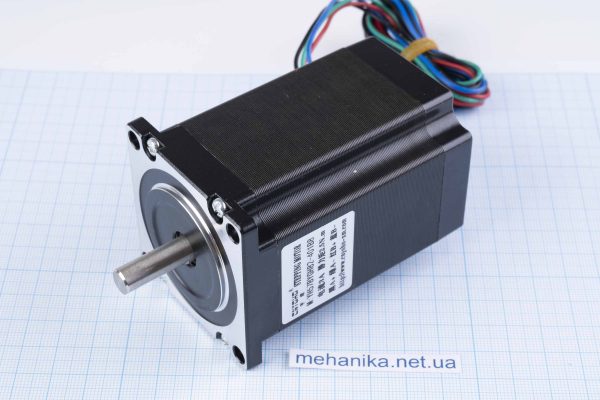

Кроковий двигун NEMA23 57BYGH82 2.5Nm, 3.0А використовується для дискретного (покрокового) обертання вала двигуна.
Принцип роботи: перетворення електричних імпульсів в дискретні механічні переміщення. В основному кроковий двигун використовується в 3D принтерах, верстатах ЧПУ, робототехніки, моделюванні і т. п. в якості точного автоматичного виконавчого механізму.
Кроковий двигун повертається на заданий керуючим пристроєм кут і при потребі утримує це положення. Двигун має тип кріплення фланцем.
Для використання крокового двигуна NEMA23 57BYGH82 потрібно підключити його до пристрою, що управляє, а саме до драйвера з відповідними потужності двигуна характеристиками.

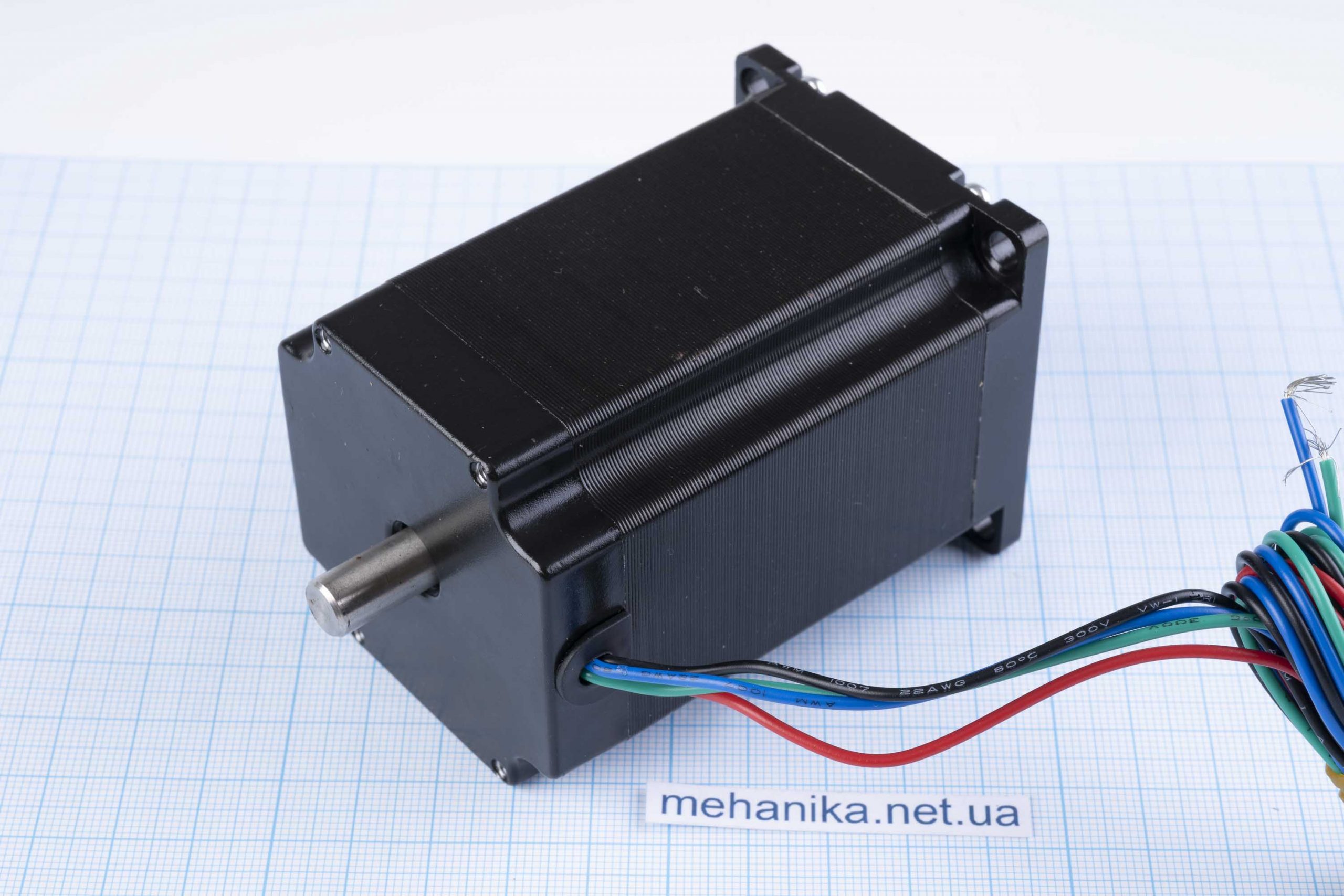

Кроковий двигун NEMA23 57BYGH82 має 4 кабелі по два на кожну фазу: червоний A+, зелений A-, чорний B+ та синій B-.
Технічні характеристики:
- Типорозмір: NEMA23
- Модель: 57BYGH82 (YH57BYGH82-401B8)
- Вид двигуна: кроковий (Stepper Motor)
- Кількість фаз: 2
- Напруга живлення: DC 24V
- Номінальний струм фази: 3A
- Крок: 1.8° (200 на оборот)
- Опір фази: 1.3 Ом
- Індуктивність фази: 5.4 мГн
- Крутний момент: 2.5 Nm
- Діаметр валу: 8 мм
- Довжина валу спереду: 21 мм

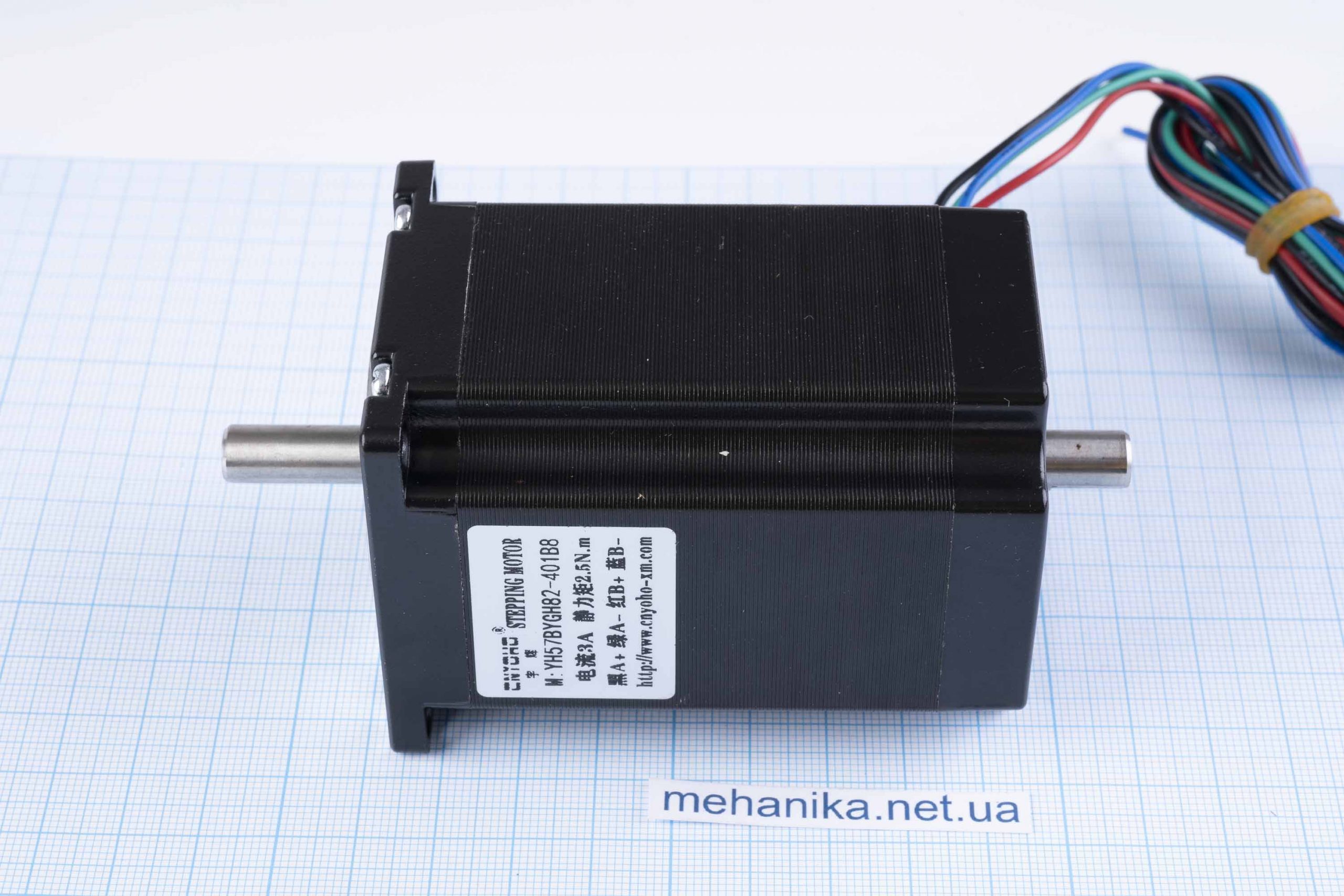

- Довжина валу ззаду: 14 мм
- Довжина кабелів: 80 см
- Робоча температура: -20°C…+50°C
- Опір ізоляції: 100 МОм
- Діелектрична міцність: 500 VAC протягом хвилини
- Розміри: 57 мм х 57 мм х 82 мм
- Вага: 1220 г
