Опис

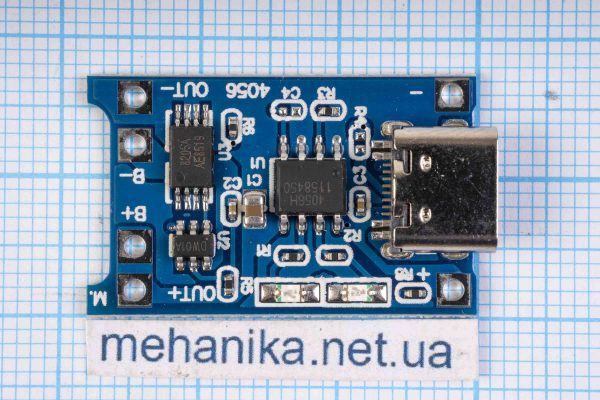

Заснована на TP4056 плата заряду із захистом для Li-Ion акумуляторів зі струмом до 1A призначена для повноцінної зарядки та захисту акумуляторів (наприклад, популярних 18650) з можливістю підключення навантаження. Тобто. цю плату можна легко вбудувати в різні пристрої, такі як ліхтарики, світильники, радіоприймачі та ін., з живленням від вбудованого акумулятора літієвого, і заряджати його не виймаючи з пристрою будь-якою USB-зарядкою через microUSB роз’єм.
Ця плата має захист акумулятора на основі мікросхеми DW01A (One Cell Lithium-Ion/Polymer Battery Protection IC).
Захист:
- Поріг спрацьовування захисту від перезаряду – 4.30V±0.050V
- Поріг спрацьовування захисту від перерозряду – 2.40V±0.100V
- Поріг спрацьовування захисту струму розряду – >2.0А
- Відновлення ланцюга заряду/розряду акумулятора після спрацювання захисту відбувається автоматично.
- Плата варта контролю заряду літієвих батарей Li-Ion Li-Po до 4.2V з можливістю підбору струму заряду до 1А.
- З другої ноги на “землю” йде опір 1.2 кОм (на платі позначено R3), змінюючи номінал цього опору, можна змінювати струм заряду акумулятора.
Характеристики :
- Індикація заряду – Червоний – Заряд, Синій (Зелений) – Заряд закінчено
- Струм заряду: 1 А (за замовчуванням) можна регулювати при підборі резистора.
- Вхідна напруга: 4.5-5.5 V
- Закінчення заряду при досягненні 4.2V
- При досягненні напруги 4.2V струм не більше: 55 mA
- Габарити: 25 мм x 19 мм x 10 мм
- Вага: 1.8 г
