Опис

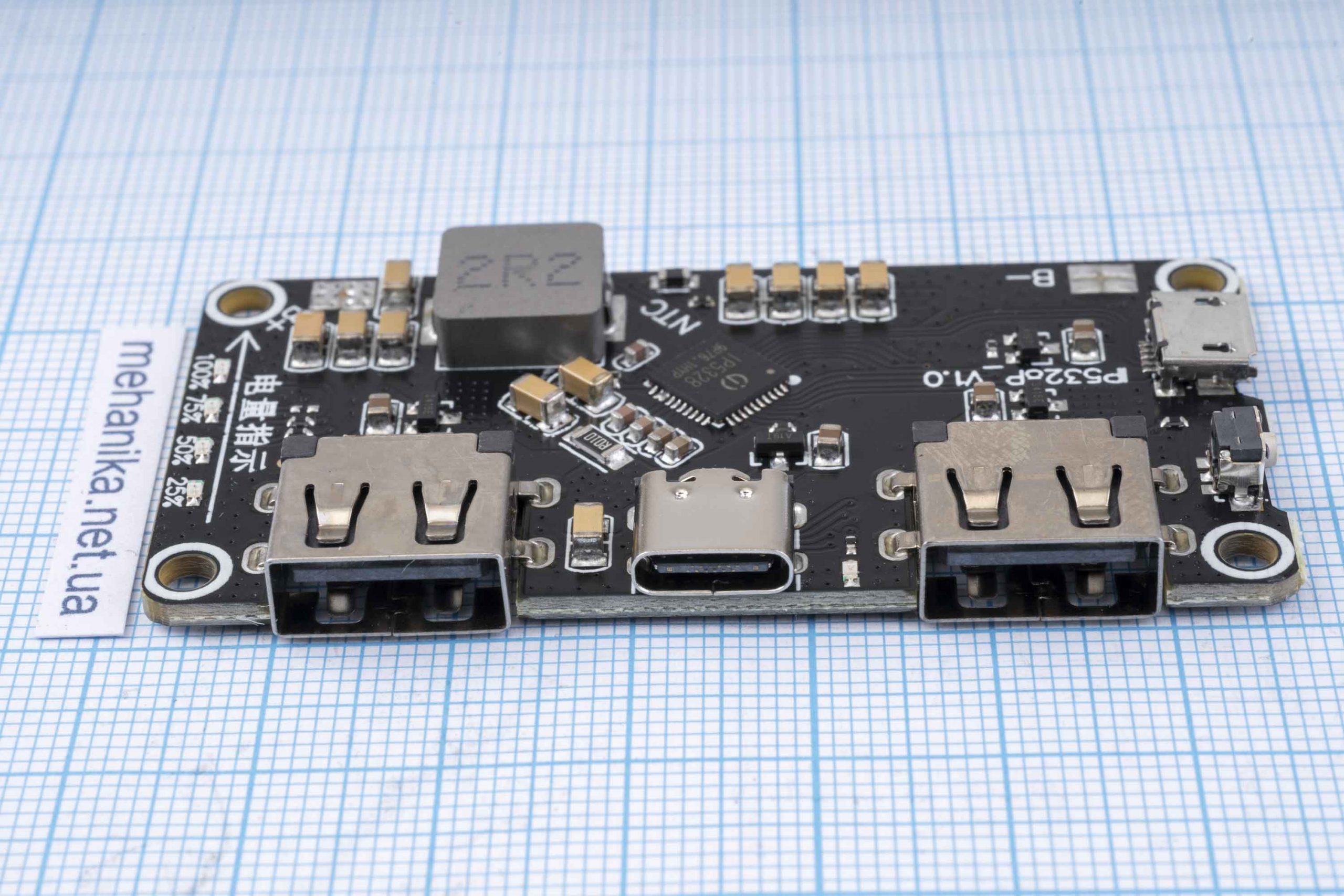

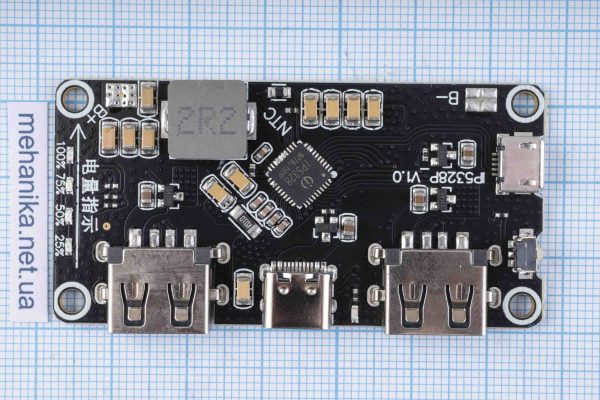

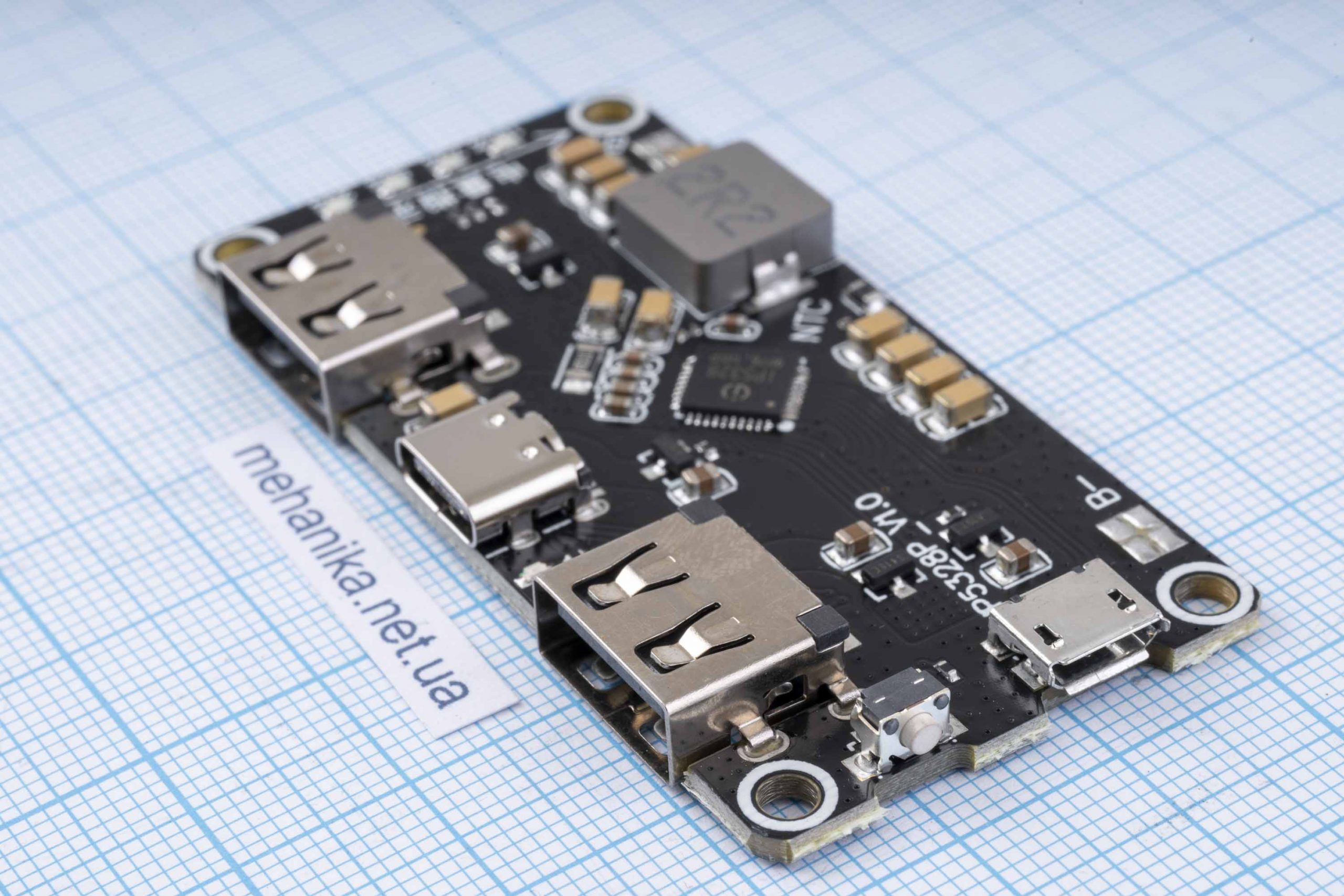

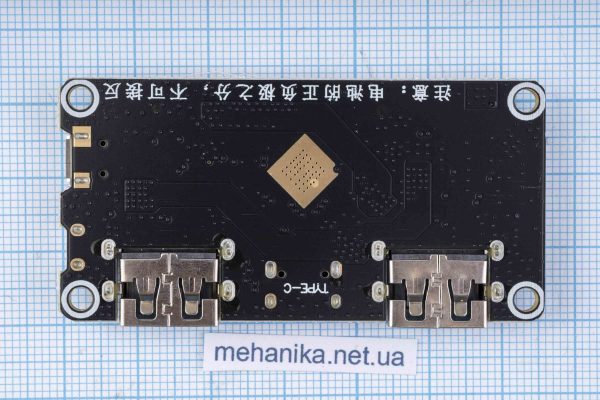

Плата контролер P5328P для PowerBank з індикацією заряду
Для створення повербанків, акумулятори Li-Ion можна використовувати від використаних батарей ноутбуків/телефонів/велосипедів тощо.
Плата використовується для заряджання різних портативних пристроїв, таких як мобільні телефони, смартфони, планшети, плеєри та інші пристрої, що заряджаються від 5V.
Можна зібрати мобільний заряд Power Bank, який стане дуже корисним пристроєм для подорожей, походів, пікніків, який допоможе зарядити телефон або планшет, в умовах відсутності електроживлення. Також може забезпечити роботу будь-якого пристрою з напругою живлення 5V.
Для роботи модуля як зарядного пристрою достатньо підключати до контактів на платі Li-Ion акумулятор з напругою 3,7V.
Li-Ion акумулятор підключається до контактів + і – на платі модуля, заряд акумулятора здійснюється через вхід – гніздо microUSB або USB Type-C, мобільний пристрій, що заряджається, підключається до виходу USB-A або Type-C.
Плата призначена для самостійного складання портативного зарядного пристрою Power Bank з використанням Li-Ion акумуляторів.
Технічні характеристики:
- Вхід інтерфейс: USB Type-С та microUSB
- Вихід інтерфейс: 2 x USB Type-A
- Параметри батареї: підтримка 3,7 V Li-Ion (повний заряд 4,2V±0,5V)
- Вихідна напруга: DC 5-5,5V
- Зарядна напруга: DC 4,2V±1%
- Вихідний струм: DC 5V/3,1А, 7V/2,4А, 9V/2,0А, 12V/1,5А
- ККД: 95%
- Світлодіодна індикація заряду акумулятора: 4 індикатори
- Розмір: 55 мм x 19 мм x 8 мм
- Захист акумулятора від перерозряду перезаряджання, перегріву
- Автоматичне визначення пристрою для активування протоколу QC
- Маленький струм запуску: при споживанні 50мА модуль увімкнеться
- Високоякісна мікросхема IP5328P
- Вихідний інтерфейс: USB+USB+TYPE-C підтримує вихід для швидкої зарядки
- Вхідний інтерфейс: MICRO-USB + TYPE-C підтримує вхід для швидкого заряджання
- Сумісні протоколи: QC3.0, FCP, AFC, MTK, SFCP, BC1.2, PD
- MicroUSB підтримує введення швидкої зарядки FCP, AFC, SFCP.
- Порт USB-C підтримує двосторонню швидку зарядку USB PD і сумісний із входом для швидкого заряджання FCP, AFC, SFCP та виходом для швидкого заряджання QC3.0, FCP, AFC, MTK, SFCP
- Індикація швидкого заряджання: під час роботи цього режиму загоряється індикатор швидкого заряджання високої напруги на вході та виході
- Функція автоматичного виявлення підключення мобільного телефону
- IP5328P автоматично регулює зарядний струм для адаптації до пристроїв з різною здатністю навантаження
