Опис

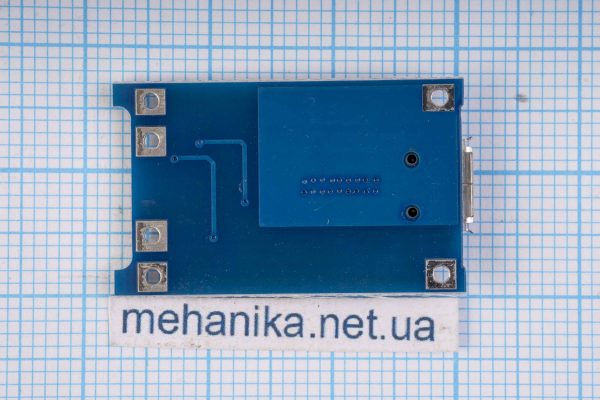

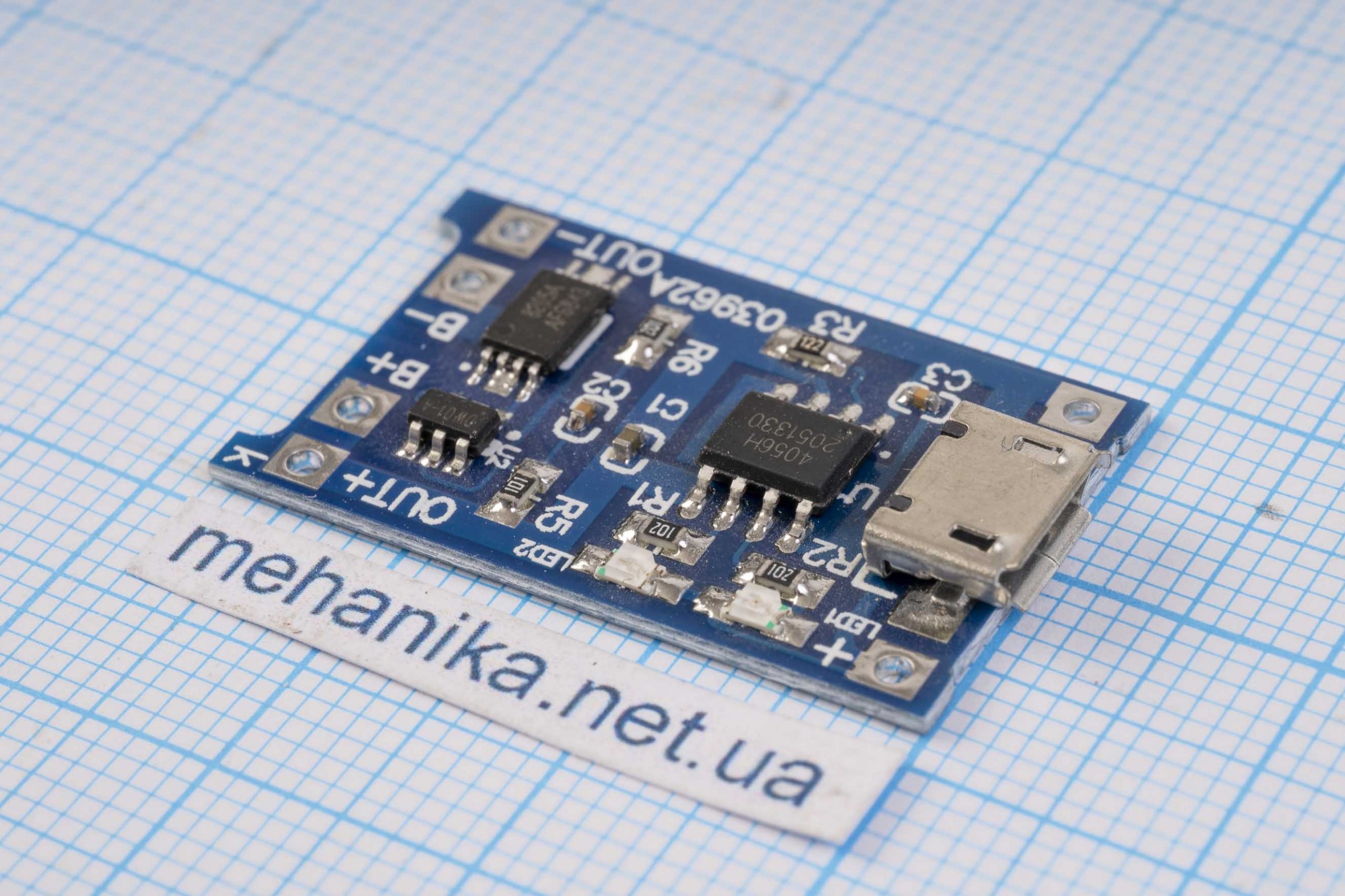

Модуль заряду акумуляторів Li-Ion, Li-Pol на мікросхемі TP4056.
Мікросхема має індикацію процесу заряду і сама вимикає акумулятор при досягненні напруги на ньому DC 4,2V. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться зелений світлодіод, червоний при цьому згасне.
Процес заряджання акумулятора ідентичний зарядці мобільного телефону, яскраві світлодіоди сповіщають про закінчення зарядки акумулятора.
Модуль підходить для зарядки літій-іонних і літій-полімерних (Li-Ion, Li-Po) акумуляторів на DC 3,7V, будь то акумулятори від мобільного телефону або батареї типорозміру 18650, які застосовуються в батареях для ноутбуків.
Подати напругу на пристрій можна двома способами: через роз’єм, microUSB, або шляхом пайки проводів, минаючи роз’єм microUSB.
На відміну від більш дешевого зарядного модуля: на цій платі додатково стоїть мікросхема захисту DW01-P, яка забезпечує захист від перезаряду, захист від перерозряду, захист від струмового перевантаження і короткого замикання.

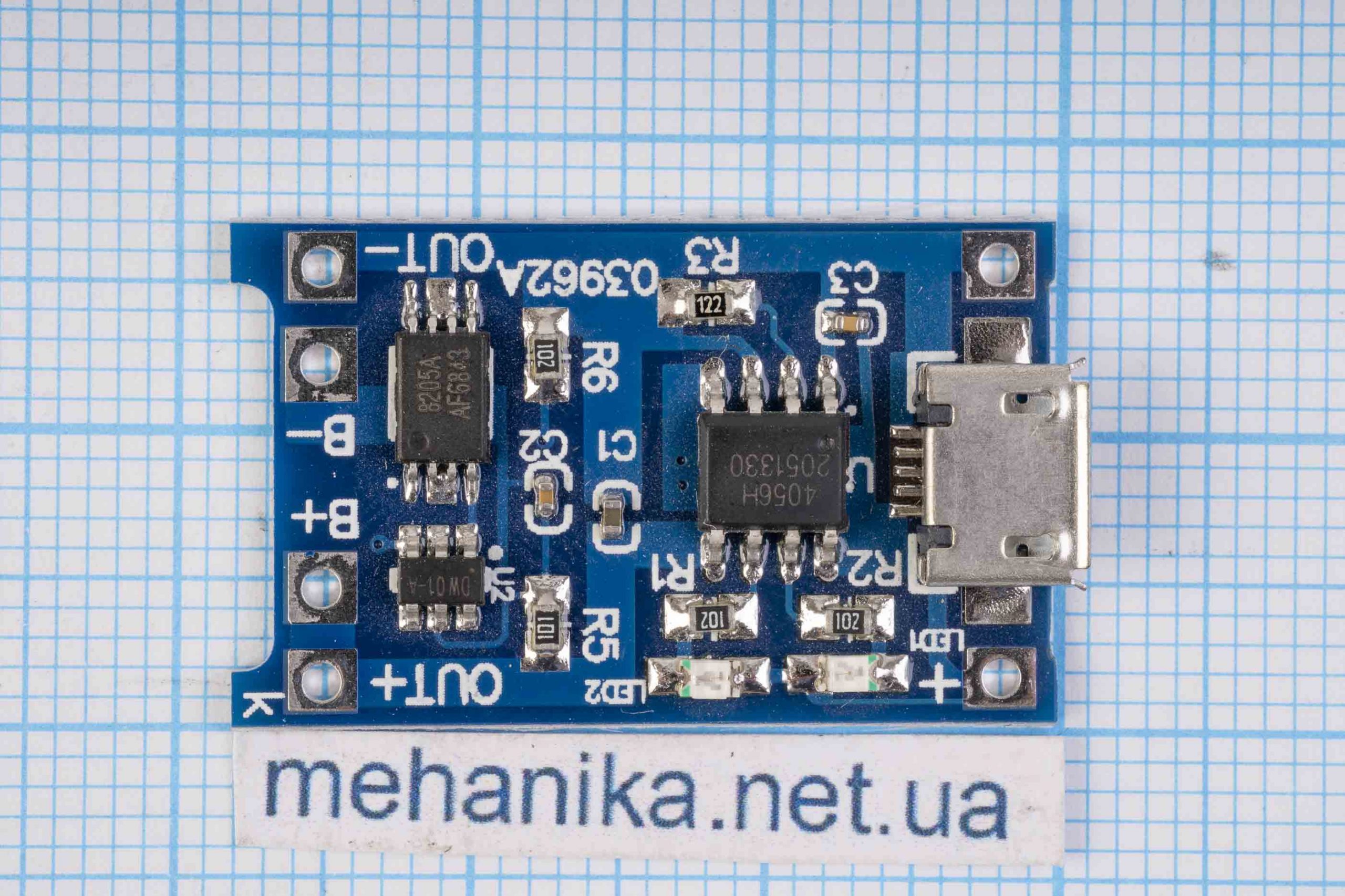

Модуль має наступні роз’єми:
- роз’єм, microUSB — основний інтерфейс для підключення вхідного живлення
- контакти “IN+” і “IN-” — додатковий інтерфейс для підключення вхідного живлення
- контакти “B+” і “B-” — контакти для підключення акумулятора
- контакти “OUT+” і “OUT-” — контакти для підключення активного навантаження
Для визначення оптимального струму зарядки виробник дає таку залежність: Струс_зарядки = 0,37 * Ємність_батареї, наприклад, для зарядки батареї ємністю 1000 mAh досить 370 mA струму зарядки. В процесі зарядки мікросхема може нагріватися до 60 °C, це є нормальним.
Характеристики:
- Чіп: TP4056
- Роз’єм: microUSB
- Вхідна напруга: DC 4.8 – 5.5V
- Струм заряду: 1A
- Повна зарядна напруга: 4.2V
- Струм заряду: 1А
- Напруга відключення заряду: DC 4.2V
- Індикація: червоний і синій світлодіоди
- Захист від переполюсовки акумулятора: ні
- Розмір: 25 мм x 19 мм x 5 мм
