Опис

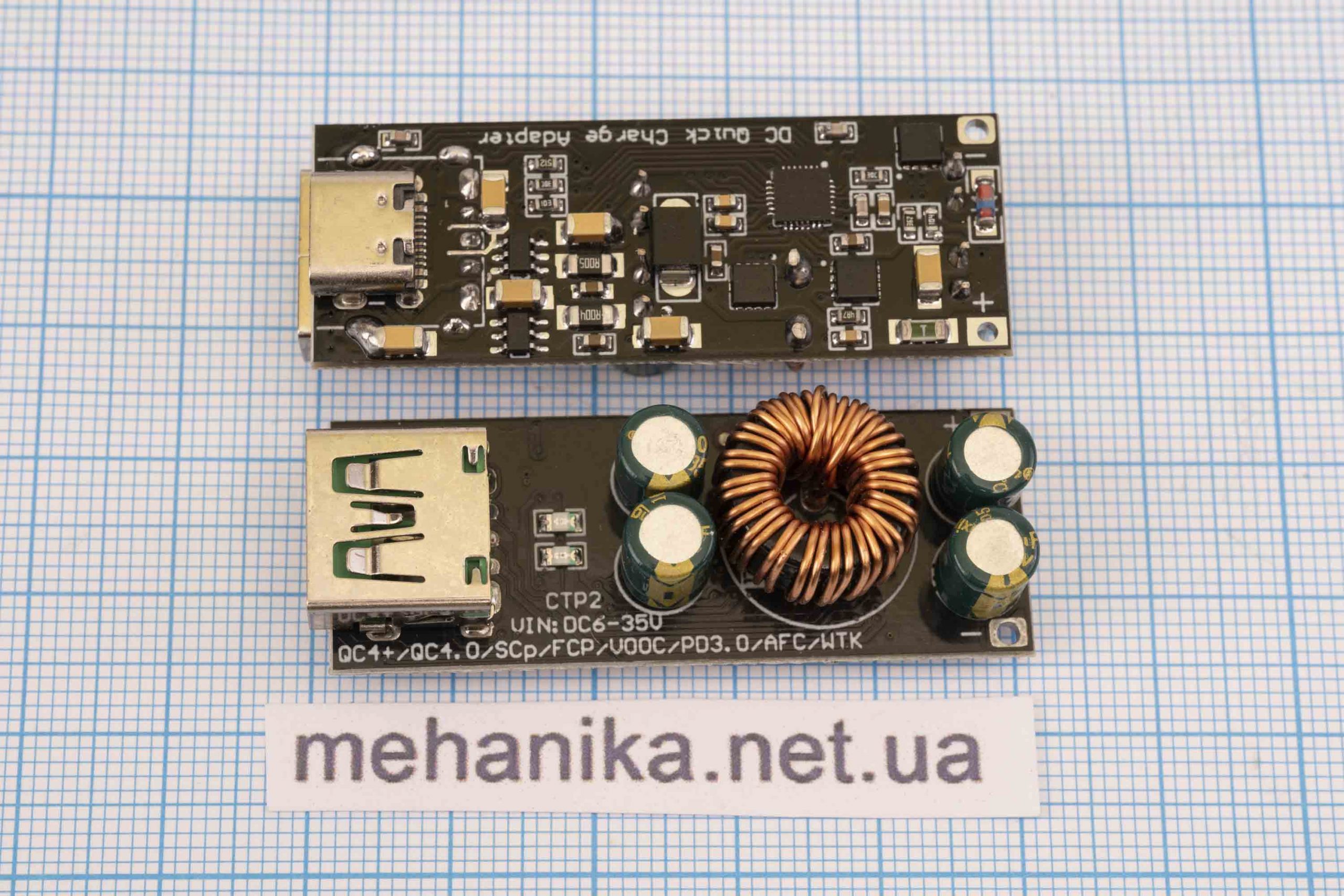

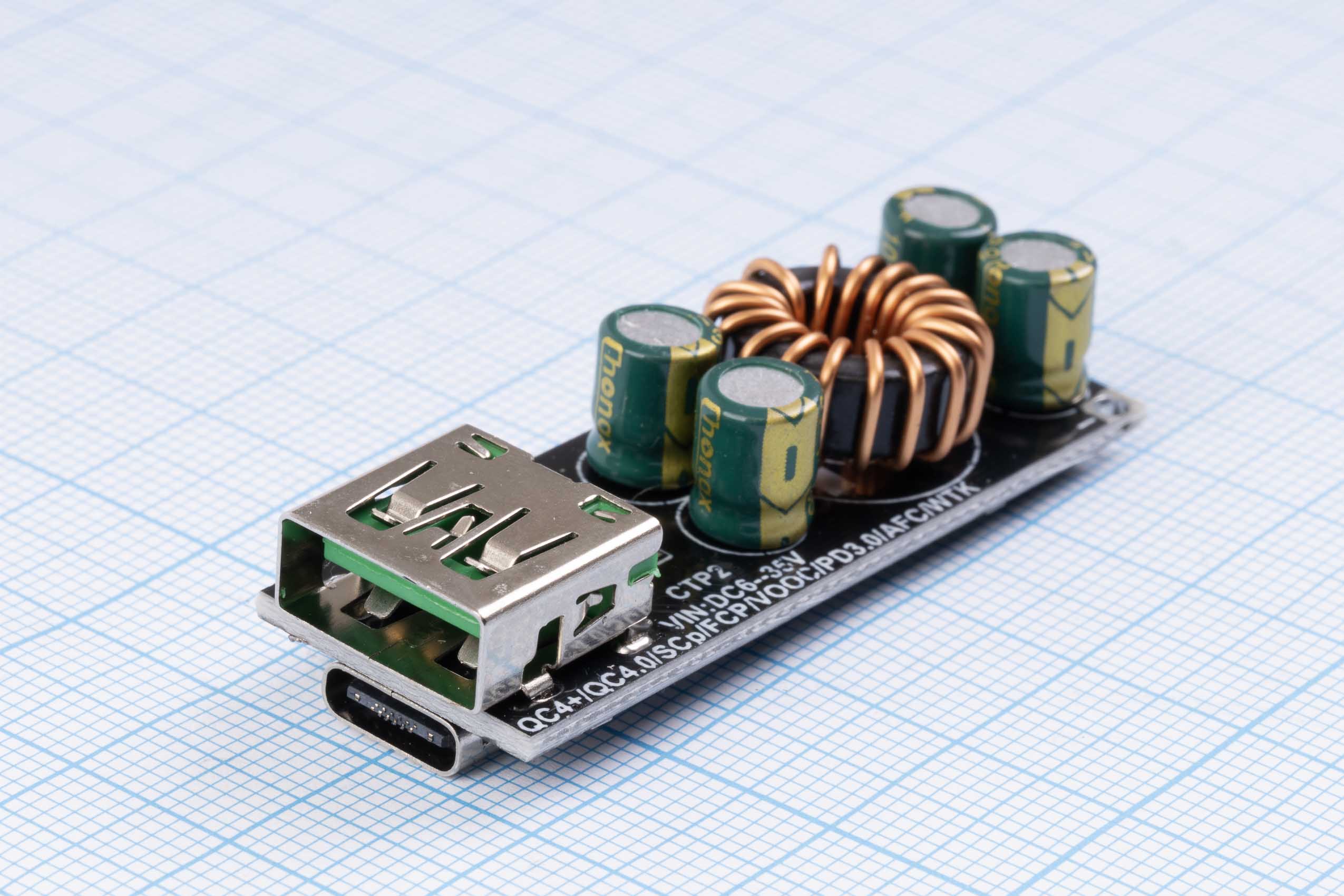

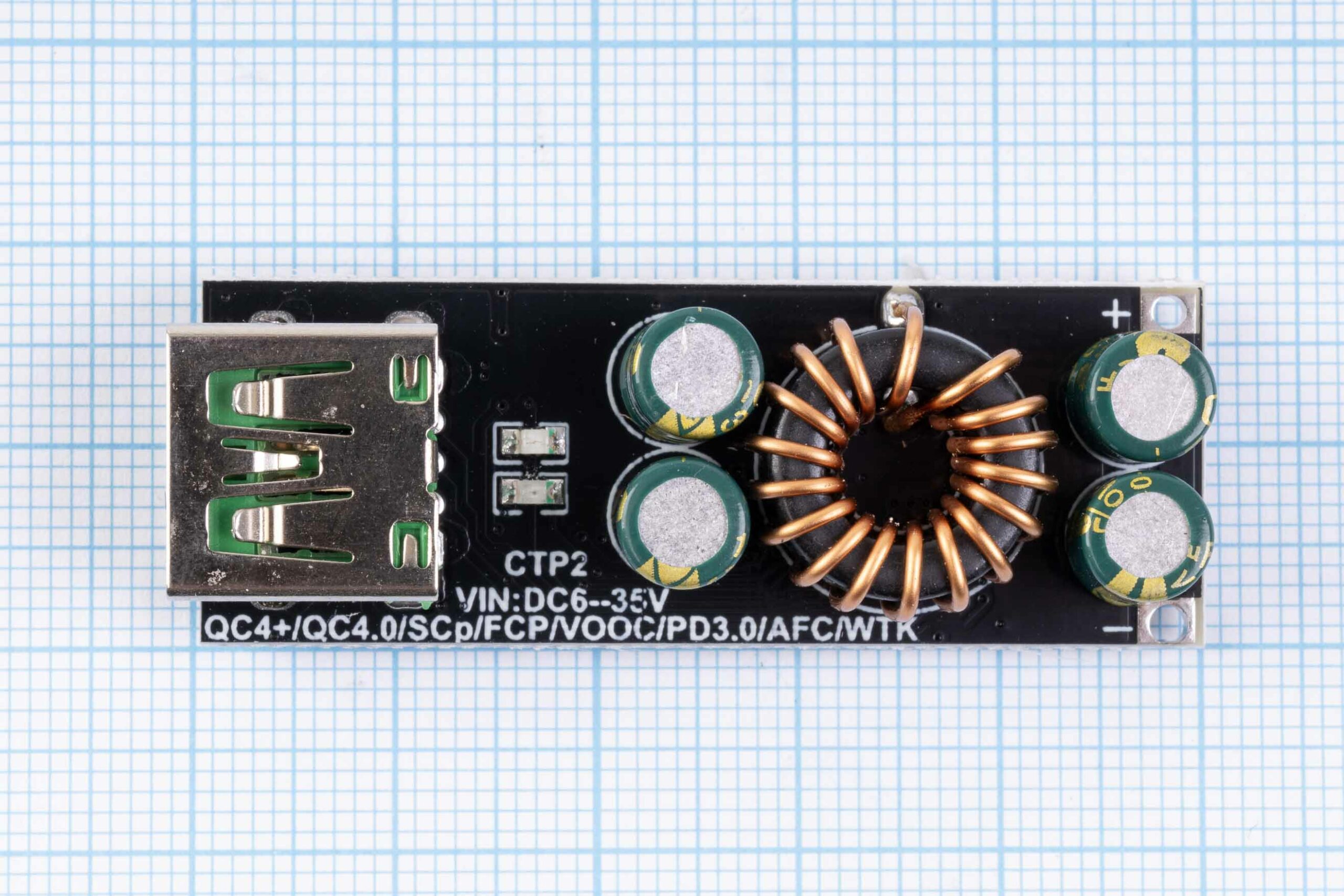

Контролер швидкої зарядки USB DC з протоколами QC 4.0/PD 3.0 на чипі SW3518.
Компактний понижуючий перетворювач напруги призначений для створення потужних та ефективних зарядних пристроїв. Модуль підтримує популярні протоколи швидкої зарядки, що дозволяє автоматично узгоджувати напругу з підключеним пристроєм і значно скорочувати час заряджання.
Завдяки високій ефективності та якісним компонентам (тороїдальний дросель, низькоімпедансні конденсатори) модуль стабільно працює навіть при підвищених навантаженнях і підходить для тривалого використання.
Контролер для швидкого заряджання ноутбука, телефона, планшета або інших ґаджетів від акумулятора, сонячної панелі, генератора або іншого джерела напруги.
Залежність потужності (max 100W) контролера від вхідної напруги (DC 6-35V):
- За вхідної напруги від 19.1V до 35V — видає потужність 100W
- За вхідної напруги від 14.5V до 18.9V — видає потужність 48W
- За вхідної напруги від 11.5V до 14.49V — видає потужність 36W
- За вхідної напруги від 8.5V до 11.49V — видає потужність 27W
- За вхідної напруги від 6V до 8.49V — видає потужність 27W

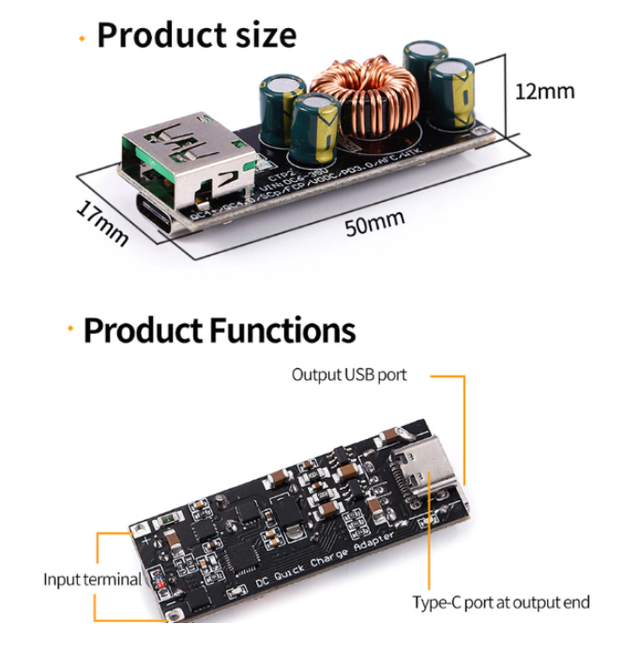

Розмір плати: 50 мм x 18 мм x 12 мм
- Вхід: під пайку

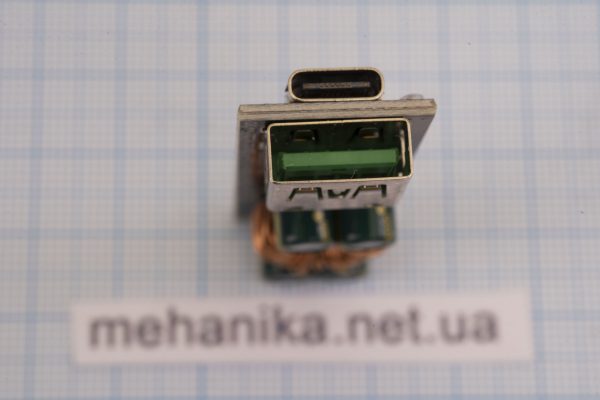

- Вихід: 1 x USB-A, 1 xT ype-C
- Вхідна напруга: DC 6-35V
- Максимальна потужність: 100W
- Вихідна напруга: DC 5V (DC 3V до 20V)
- Максимальна сила струму: 3A
- ККД: не менше 95 %
- Напруга при максимальній потужності : DC 20V

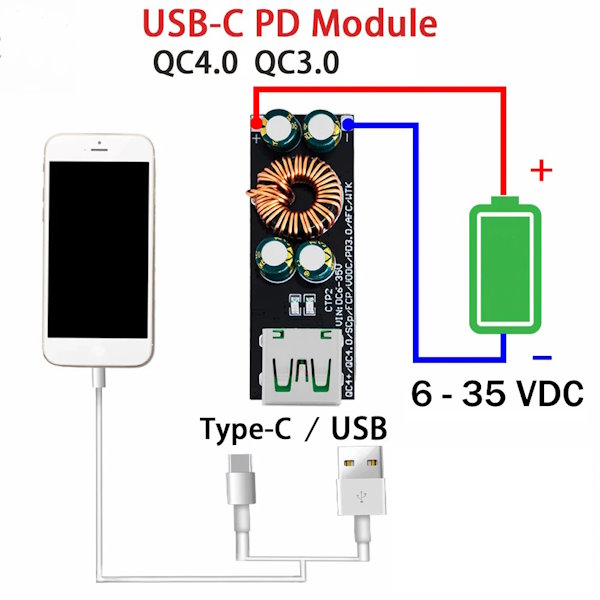

Зверніть увагу, модуль знижувальний, тому для коректної роботи швидкого заряджання вхідна напруга має бути більшою, ніж вам необхідно на виході.
Наприклад, якщо вам потрібно заряджати ноутбук протоколом Power Delivery (PD3.0) напругою 20V.
Тоді на вході модуля має бути напруга не менш ніж 20V. Це може бути акумулятор 24V або сонячна панель із достатньою потужністю.
Модуль підтримує такі протоколи швидкого заряджання:
- Підтримка PD3.0 (Power Delivery) (PPS)
- Підтримка Qualcomm QC4 +/QC4.0/QC3.0 QC2.0
- Підтримка Huawei SCP/FCP
- Підтримка Apple 2.4A
- Підтримка AFC Samsung
- Підтримка подвійного драйвера VIVO 9V/2A
- Підтримка Mediatek PE2.0
- Підтримка OPPO VOOC
- Підтримка плюс DASH
Порт USB-A підтримує такі протоколи швидкого заряджання:
- APPLE 5V – 2.4A
- SAMSUNG 5V – 2.0A
- ВС1.2 DCP 5V 1.5A
- QC2.0 5V 9V 12V 20V
- QC3.0 3.6V 5V 9V 12V 15,8V
- SAMSUNG AFC 9V 12V
- Huawei FCP 5.0V 9.0V 12.0V
- Huawei SCP 3.4-5.5V 5.0A 25.0W
- Mediatek MTK PE 1.1 PE2.0
- OPPO VOOC / DASH / WARP 3.3V-5.5V
Порт Type-C підтримує такі протоколи швидкого заряджання:
- APPLE 5V – 2.4A
- SAMSUNG 5V – 2.0A
- DCP 5V 1,5А
- QC2.0 5V 9V 12V 20V
- QC3.0 3.6V 5V 9V 12V 15,8V
- QC4+ 5V 9V 12V 20V
- SAMSUNG AFC 9V 12V
- Huawei FCP 5.0V 9.0V 12.0V 25.0W
- Huawei SCP 3.4-5.5V 5.0A 25.0W
- PD3.0 20V 5A 100W
- Mediatek MTK PE 1.1 PE2.0
