Опис

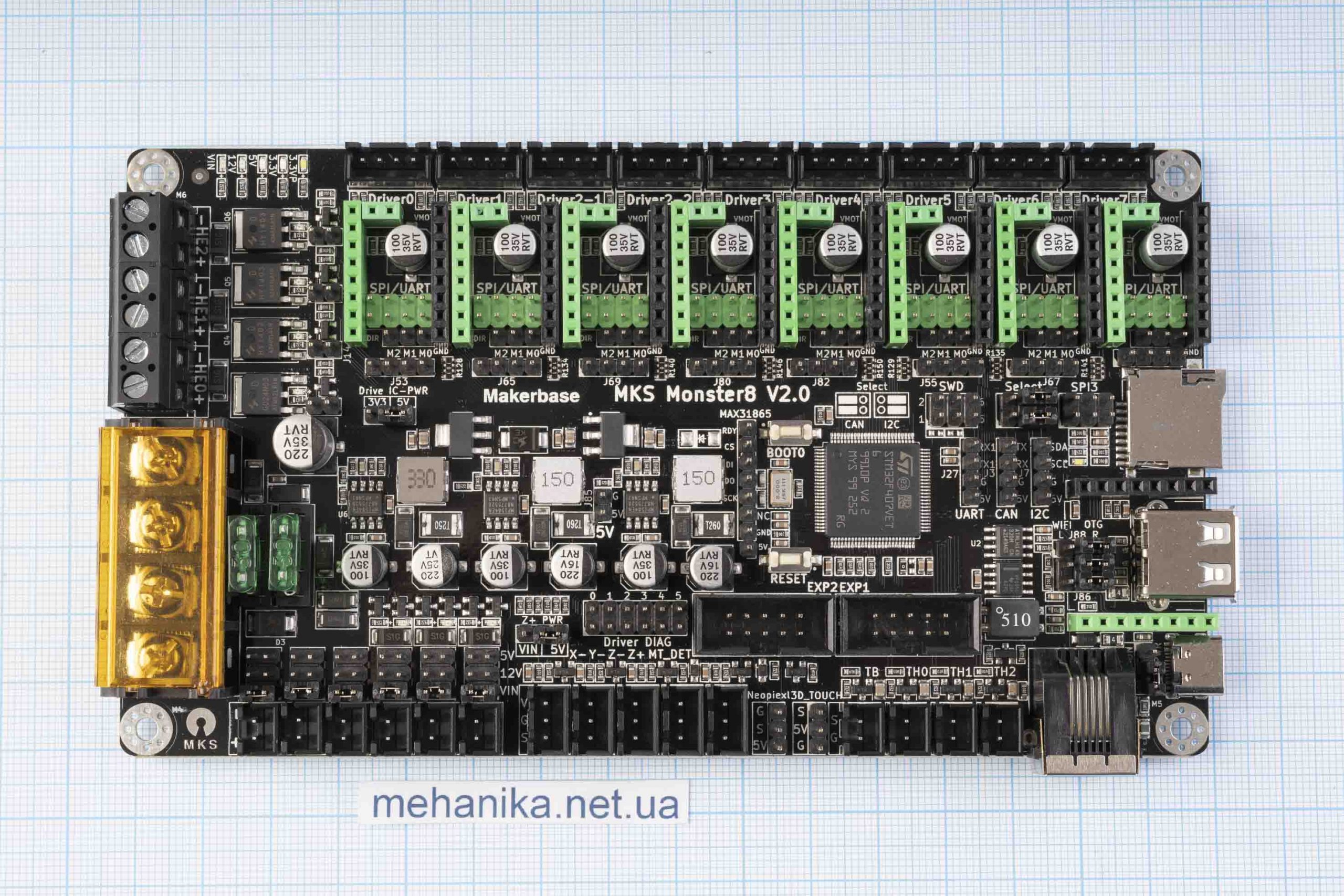

MKS Monster8 V2.0– потужна 8-осьова материнська плата з усіма функціями. Наприклад, таких як керувати до 9 кроковими двигунами з 8 слотами для драйверів, сумісних з Pololu. Завдяки величезній кількості роз’ємів, материнська плата ідеально підходить для 3D-принтерів з пристроєм зміни інструментів, мультиекструдерами та друкованими платформами, що само вирівнюються, з кількома двигунами Z.
Характеристики:
- MCU STM32F407VET6, 168 МГц, 512 КБ флеш – пам’ять, 192 КБ ОЗУ
- Вхід 12–24 У пост. струму (2 виходи MP1584EN, 12 В пост. струму (для вентиляторів) та 5 В пост. струму)
- 4 нагрівачі + 4 інтерфейси температури (H-BED, HE0, HE1, HE2; TB, TH0, TH1, TH2)
- 3 вентилятори PWM + 3 виходи потужності (вся потужність може бути обрана перемичкою та вибрати VIN, dc12V, dc5V)
- 8 осьових драйверів та 9 моторних інтерфейсів (Driver0,1,2-1,2-2,3,4,5,6,7)
- EXP1, EXP2 підтримують МКС MINI12864, МКС TS35, LCD12864, LCD2004
- USART(usart1:PA9,PA10) підтримує MKS H43 або інший послідовний зв’язок
- 6 кінцевих упорів підтримують вибір живлення (X-, X+, Y-, Y+, Z-, Z+) та інтерфейс 3D TOUCH (PA8)
- 4K eeprom на борту (підключення до I2C)
- Вбудований CAN – трансівер та інтерфейс (підключення до CAN)
- Вбудована карта microSD для зв’язку SPI та зарезервований інтерфейс сигналу SPI
- Інтегрований УДИСК
- Вбудований віртуальний USB-пристрій
- Підтримка режиму TMC UART та SPI, функція SENSORLESS_HOMING (Diag0-5, підключення до X-, Y-, Z-, X+, Y+, Z+)
- Підтримка вибору живлення драйвера (5 або 3,3 В)
- Має захист від стрибків напруги TVS
- Мають функцію захисту від зворотного підключення живлення
- Підтримка режиму DFU, встановленого кнопкою (Boot0)
