Опис

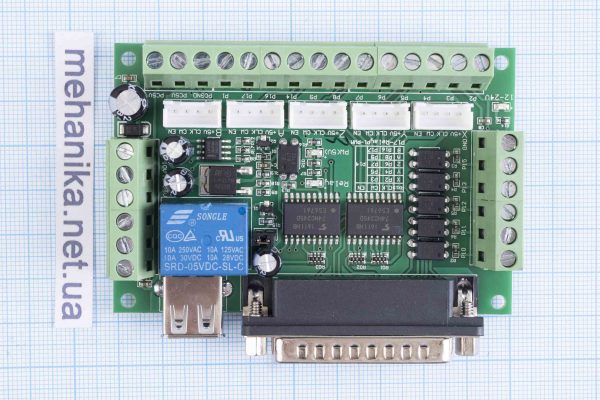

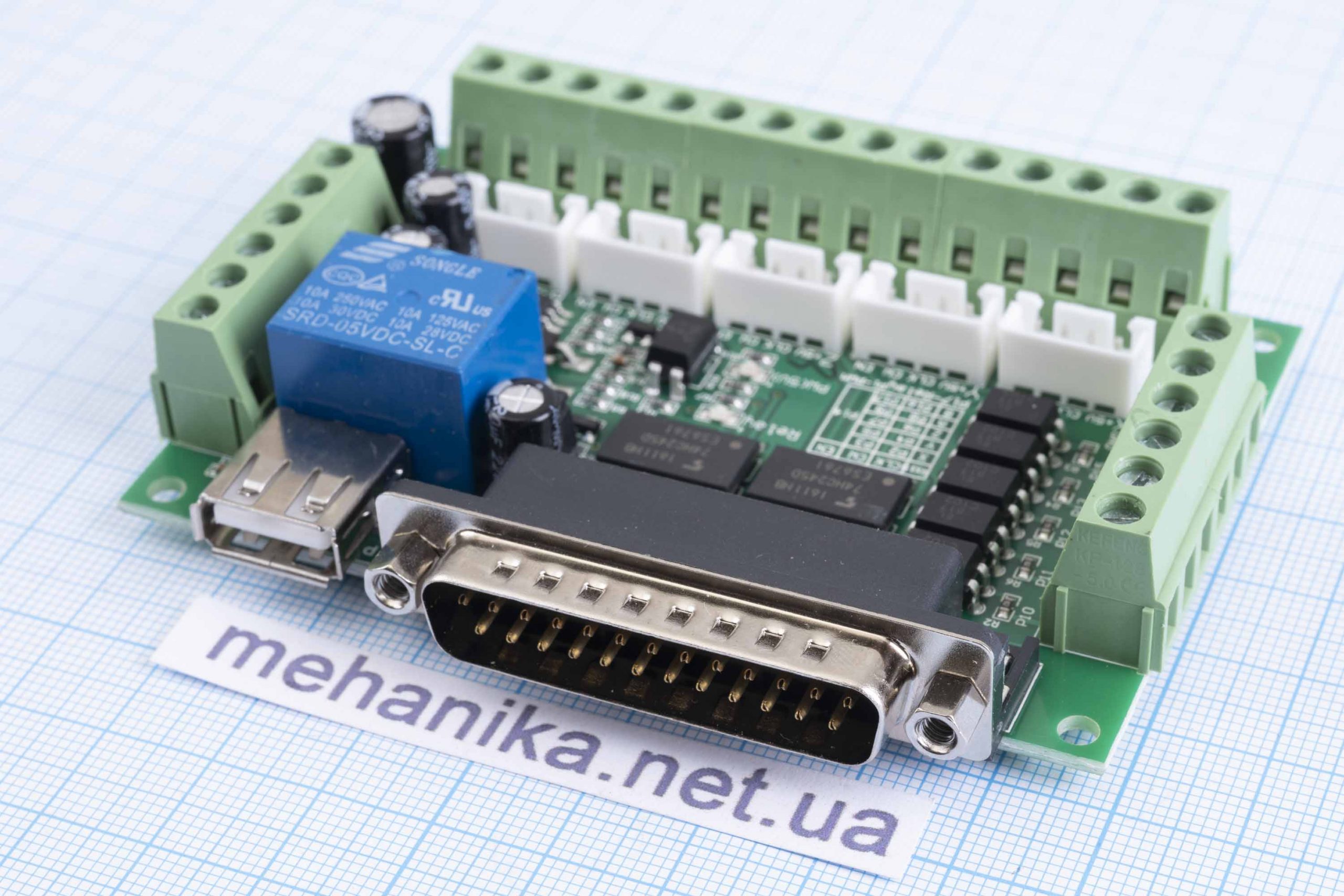

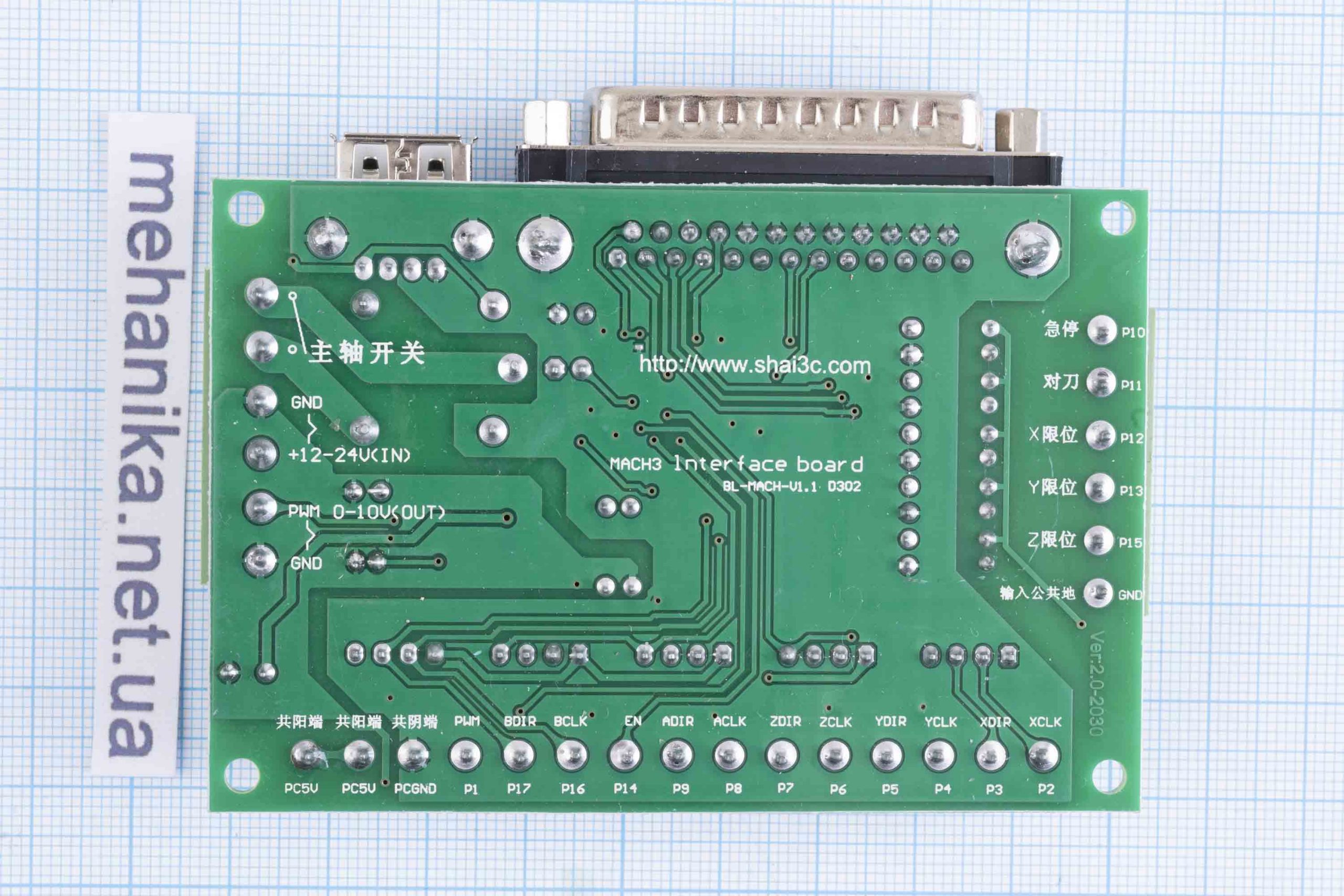

Плата управління ЧПУ Bl-USBmach v1.1 D302
Інтерфейсна плата з опторозв’язкою на 5 осей MACH3 для керування верстатом із ЧПУ. Інтерфейсна плата MACH3 дозволяє підключити до п’яти драйверів керування кроковими або серводвигунами до ПК, оснащеного портом LPT. Вона розподіляє сигнали від висновків LPT на гвинтові клеми, таким чином, полегшуючи підключення драйверів.
Особливості
- Повна підтримка програми MACH3 та інших комп’ютерних програм, призначених для управління верстатом за допомогою паралельного порту.
- Наявність роздільного живлення цифрової частини (від USB або зовнішнього джерела +5V) та периферійних пристроїв (від зовнішнього джерела +12-24V) для захисту комп’ютера.
- Широкий діапазон вхідної напруги для живлення периферійних пристроїв від +12 до +24V, антиреверсна функція.
- Оптоізоляція всіх вхідних сигналів захисту комп’ютера.
- Наявність реле для керування шпинделем. Вихідний порт P17.
- Оптоізольований вихід аналогового перетворювача з напругою 0-10V для керування швидкістю обертання шпинделя. Вихідний порт P1.
- Наявність 17 портів, які можуть працювати з оптоізольованими входами драйверів управління кроковими або серводвигунами.
- Вихідний порт Р1 можна використовувати як вихід ШІМ для керування зі шпинделем з оптоізольованим входом.
- Можна підключати до схем із загальним катодом або загальним анодом і напругою сигналу до +5V.
Технічні характеристики:
- Напруга живлення цифрової частини: DC5V
- Напруга живлення периферії: DC12-24V
- Максимальний струм струму цифрової частини: 500mA
- Комутаційна здатність реле: АС 25V/8A
- Деклароване мінімальне число спрацьовувань реле при навантаженні 5V/10mA: 500 000 000 циклів
- Клас захисту: IP20
- Маса: 130 г
- Зовнішні габарити: 70 мм х 90 мм х 20 мм
