Опис

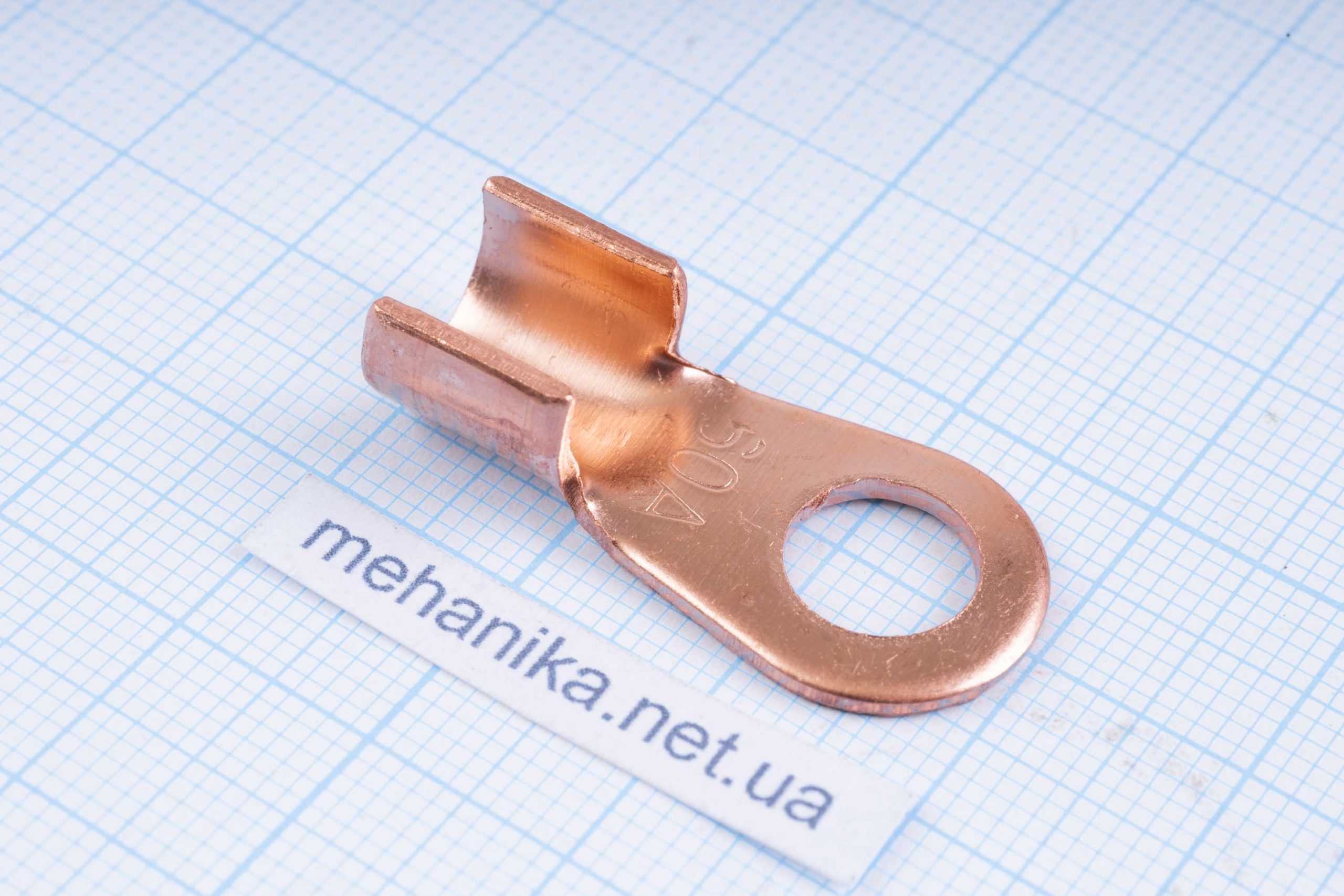

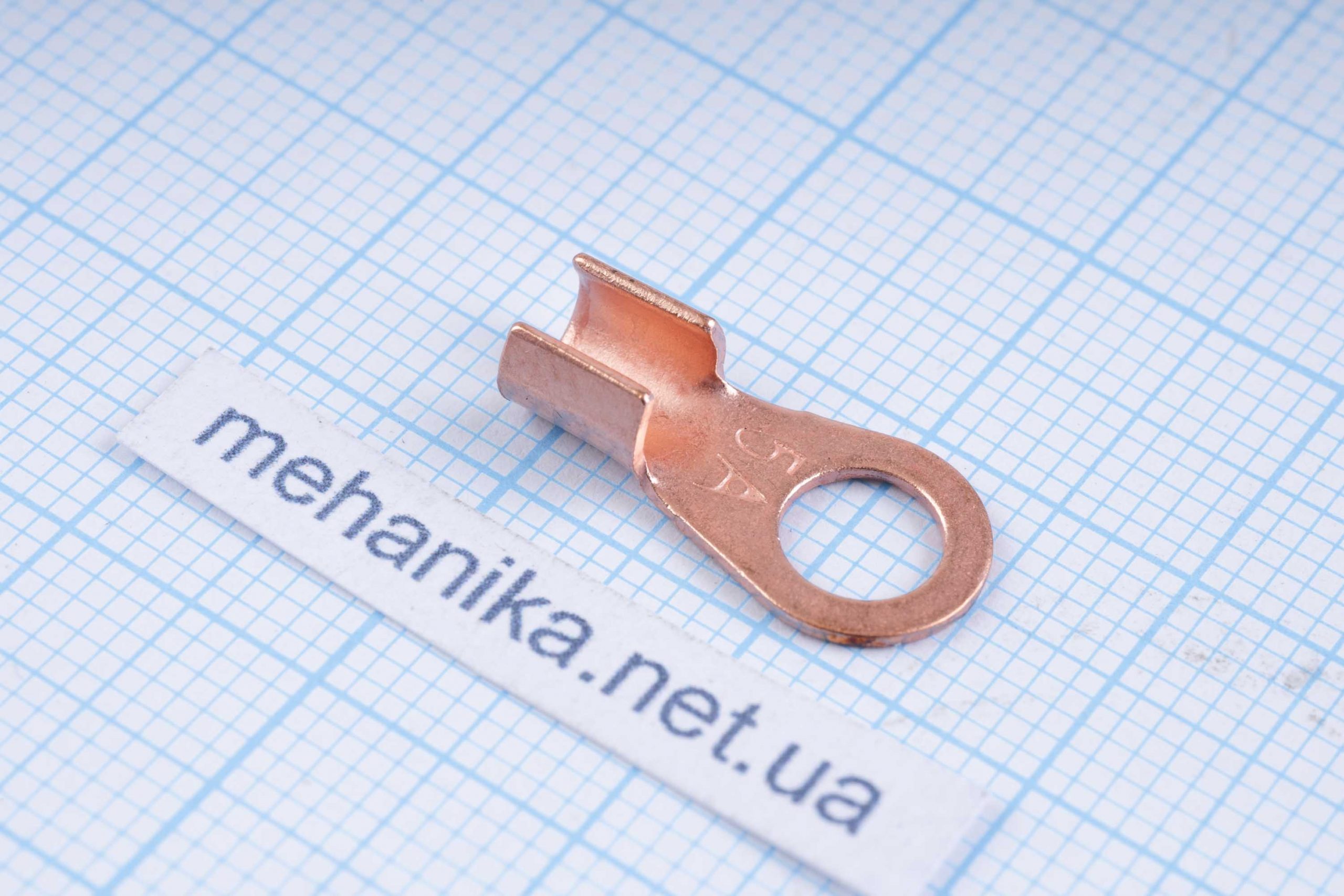

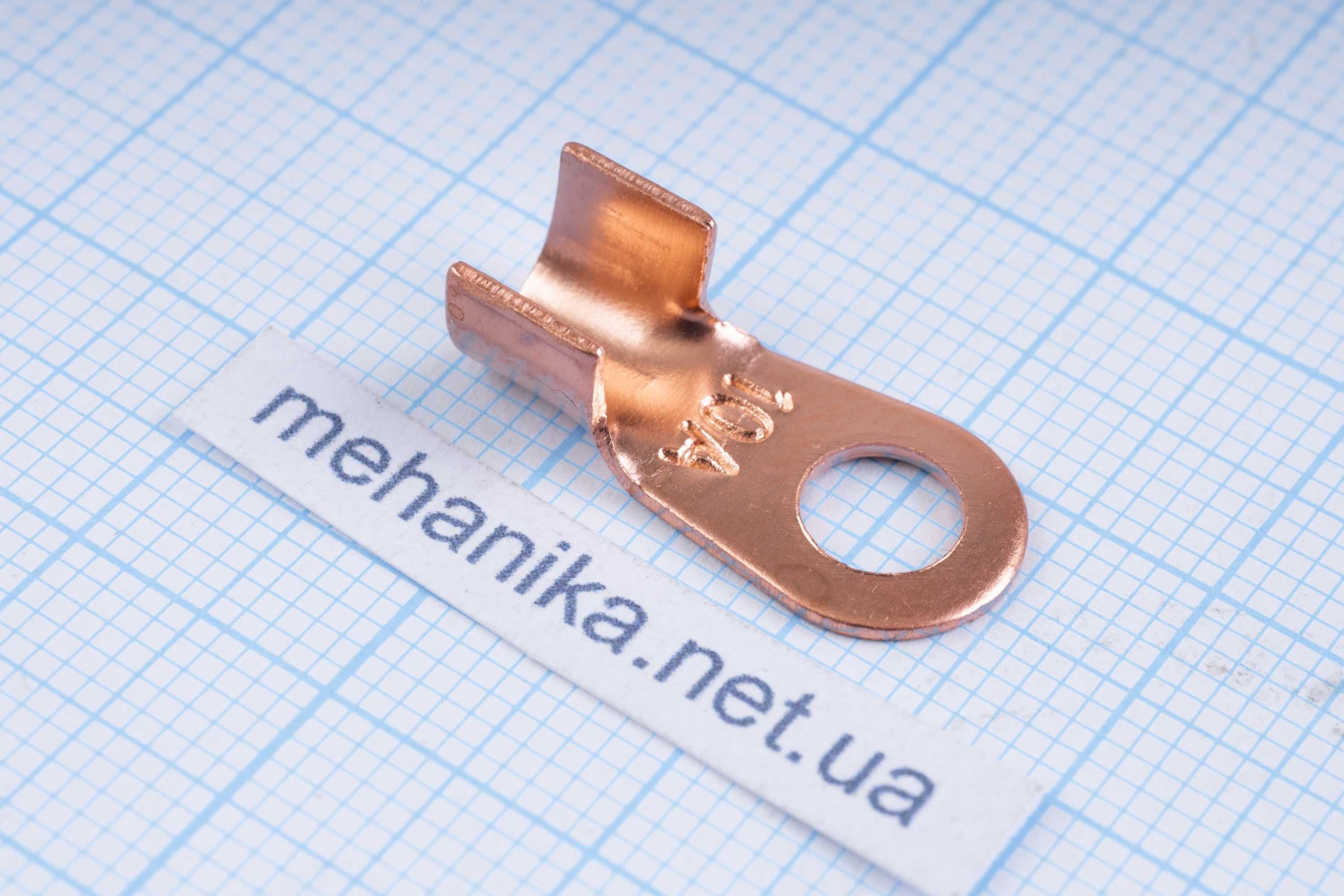

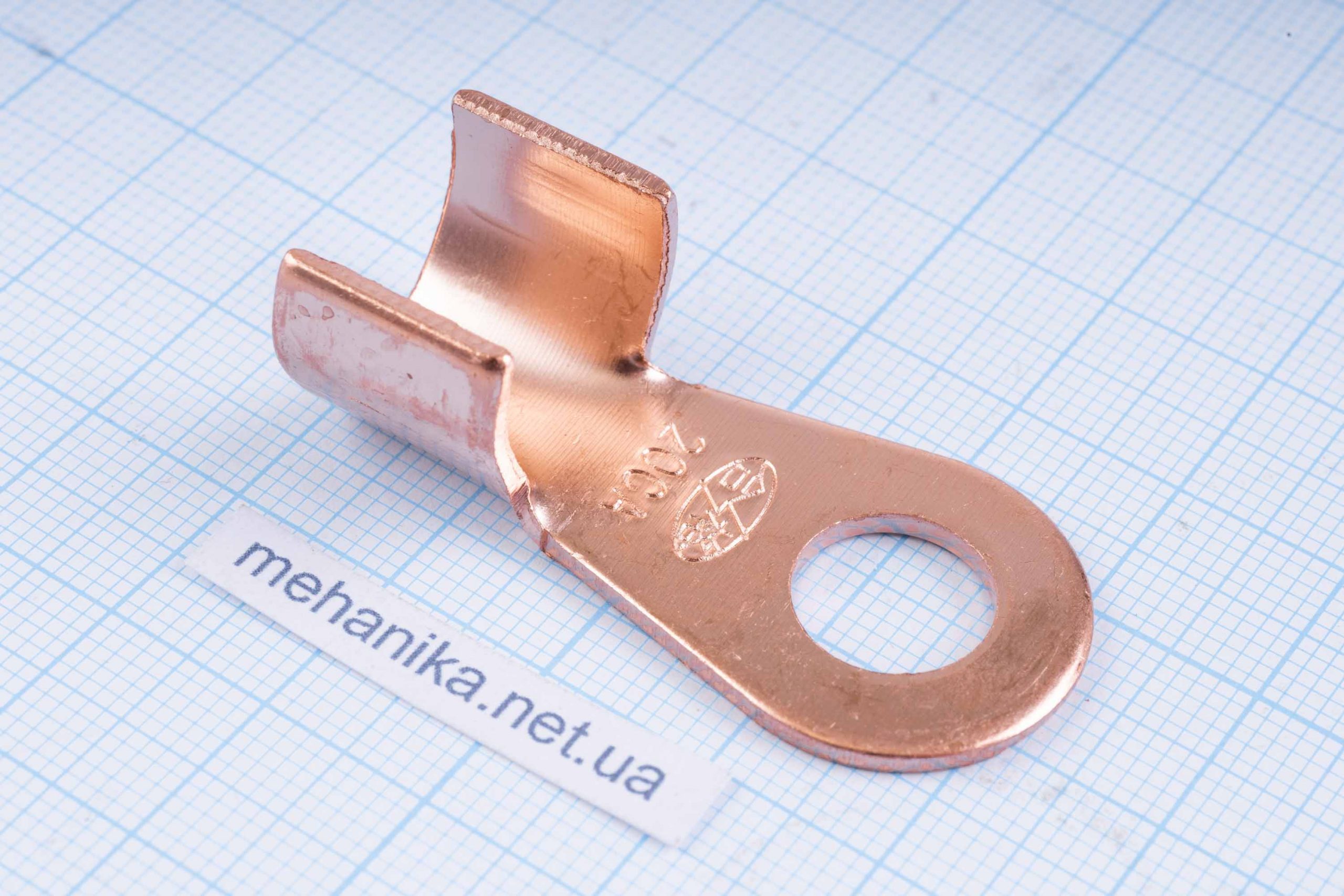

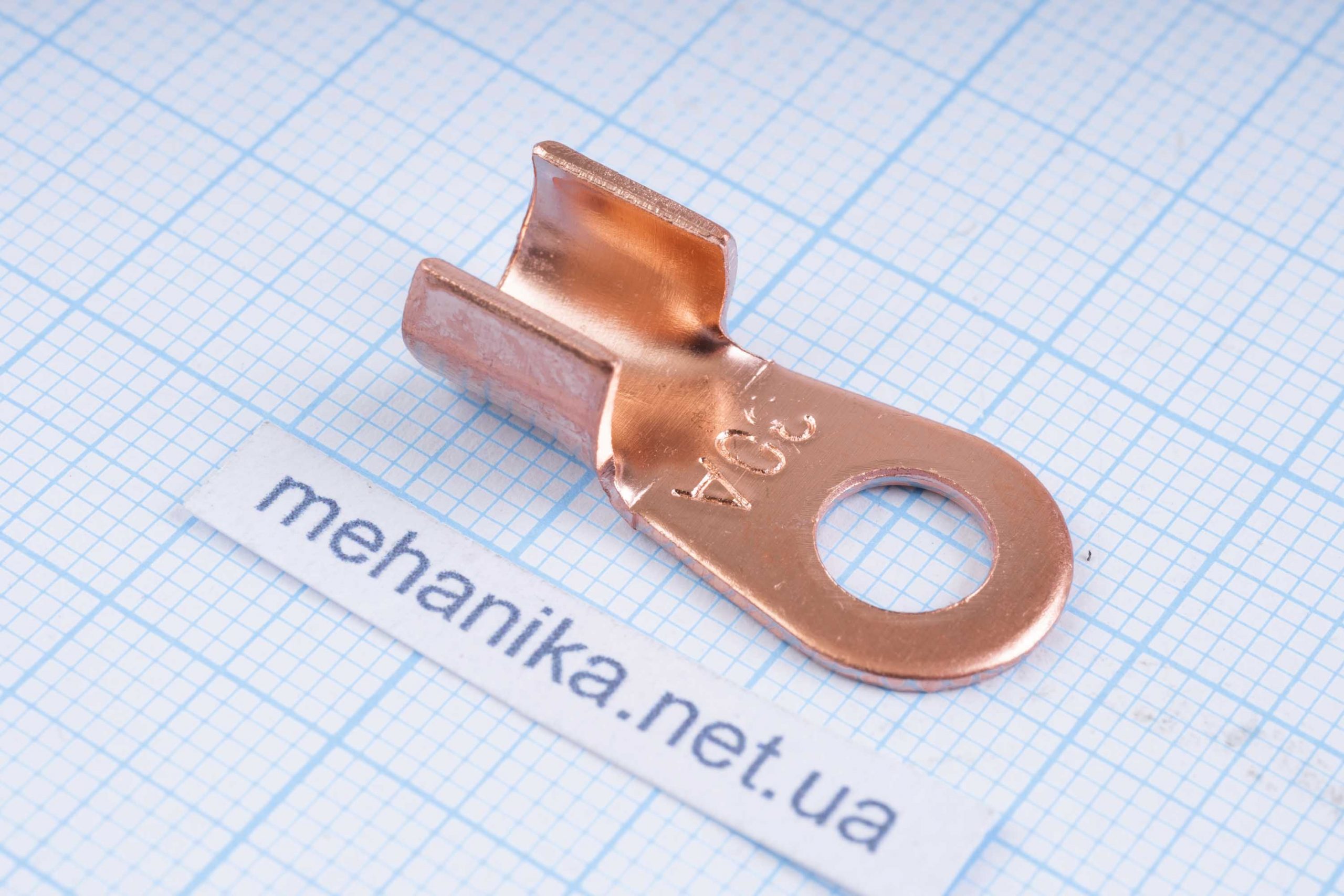

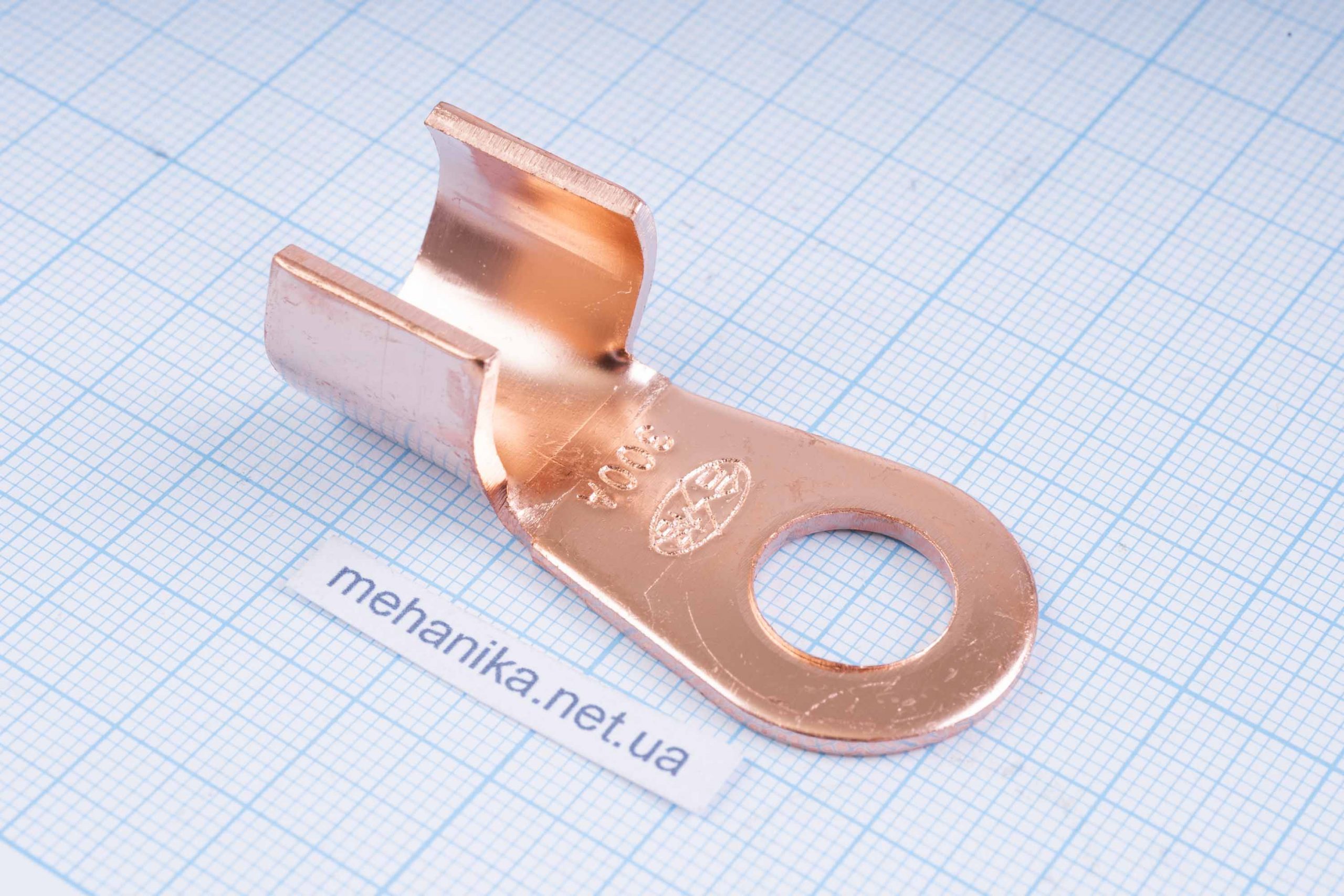

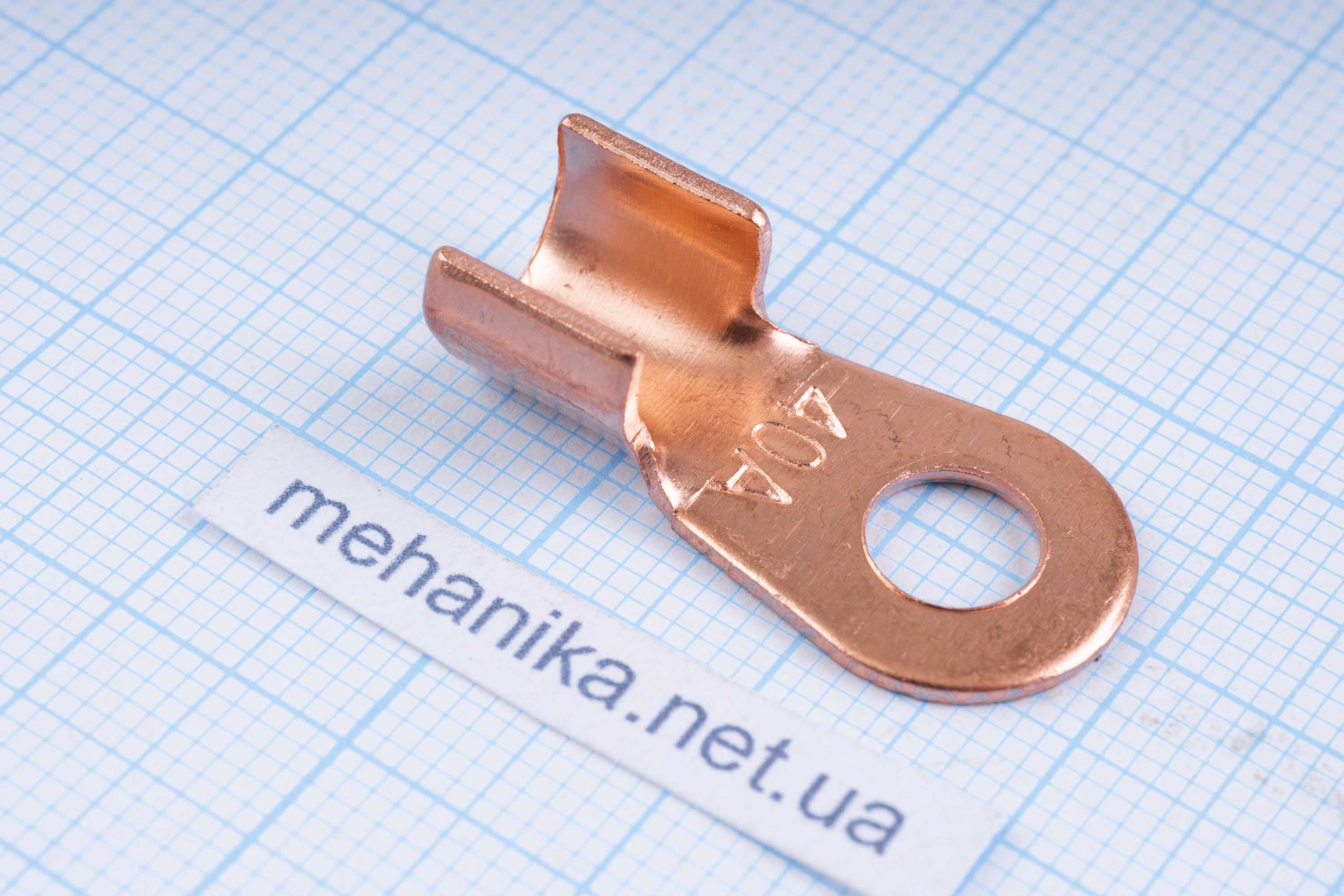

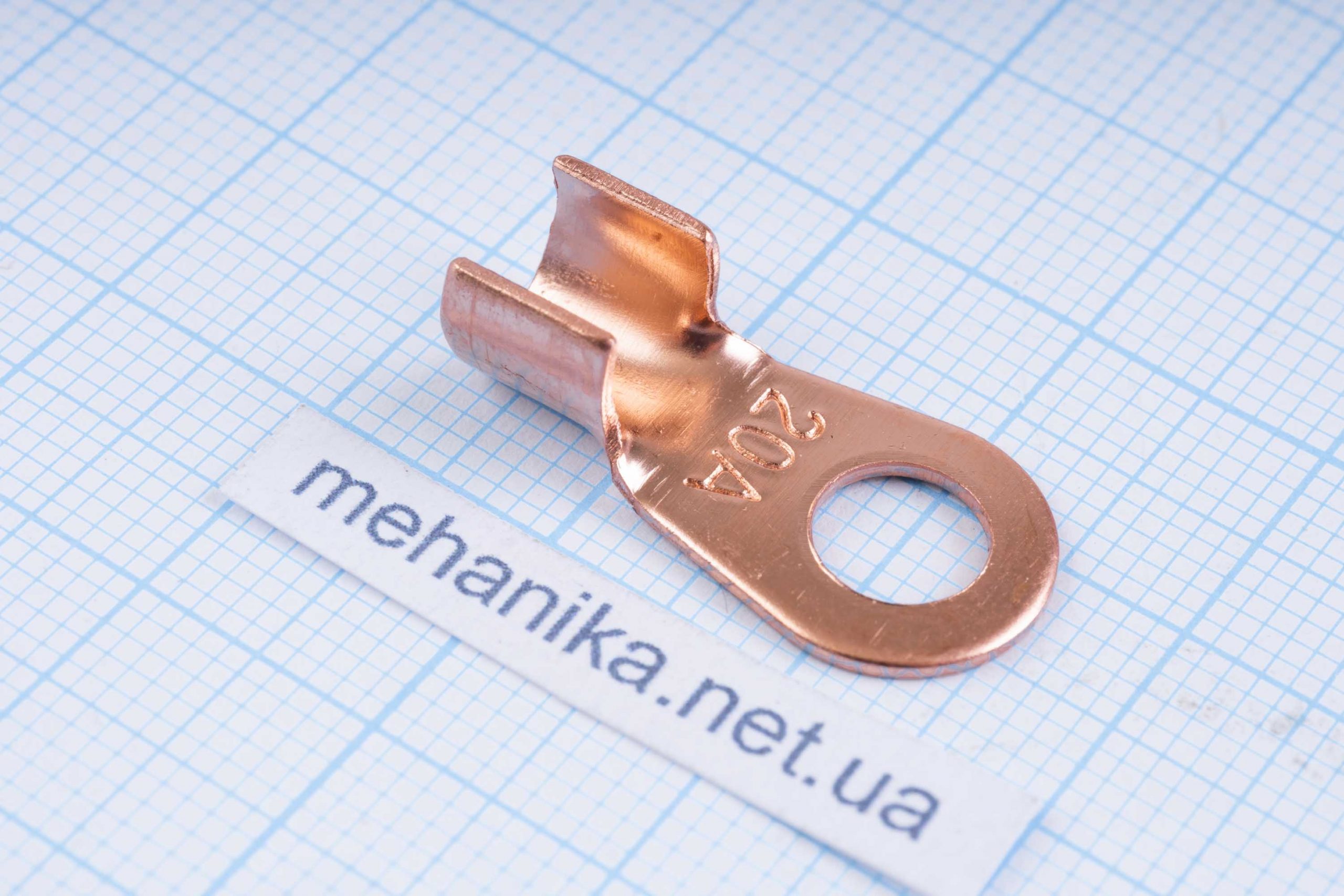

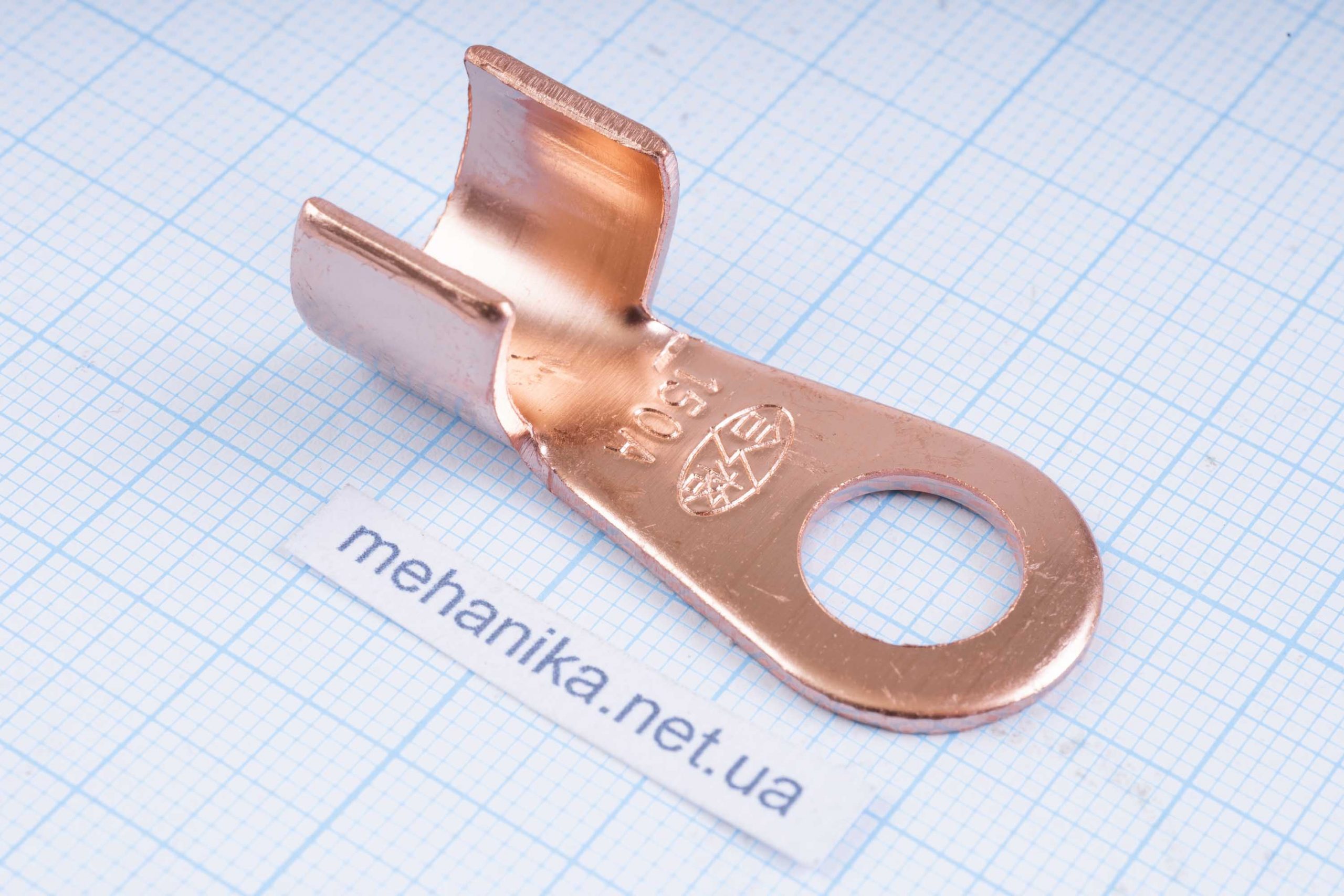

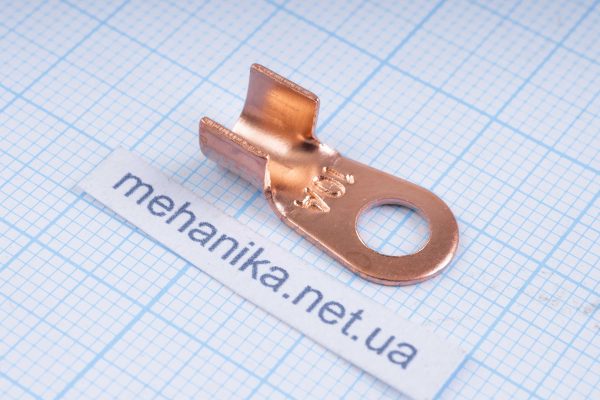

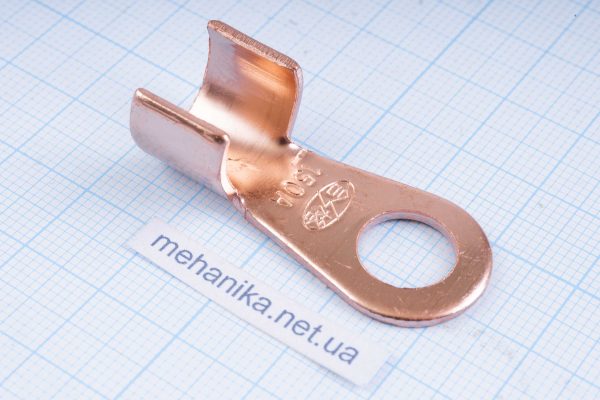

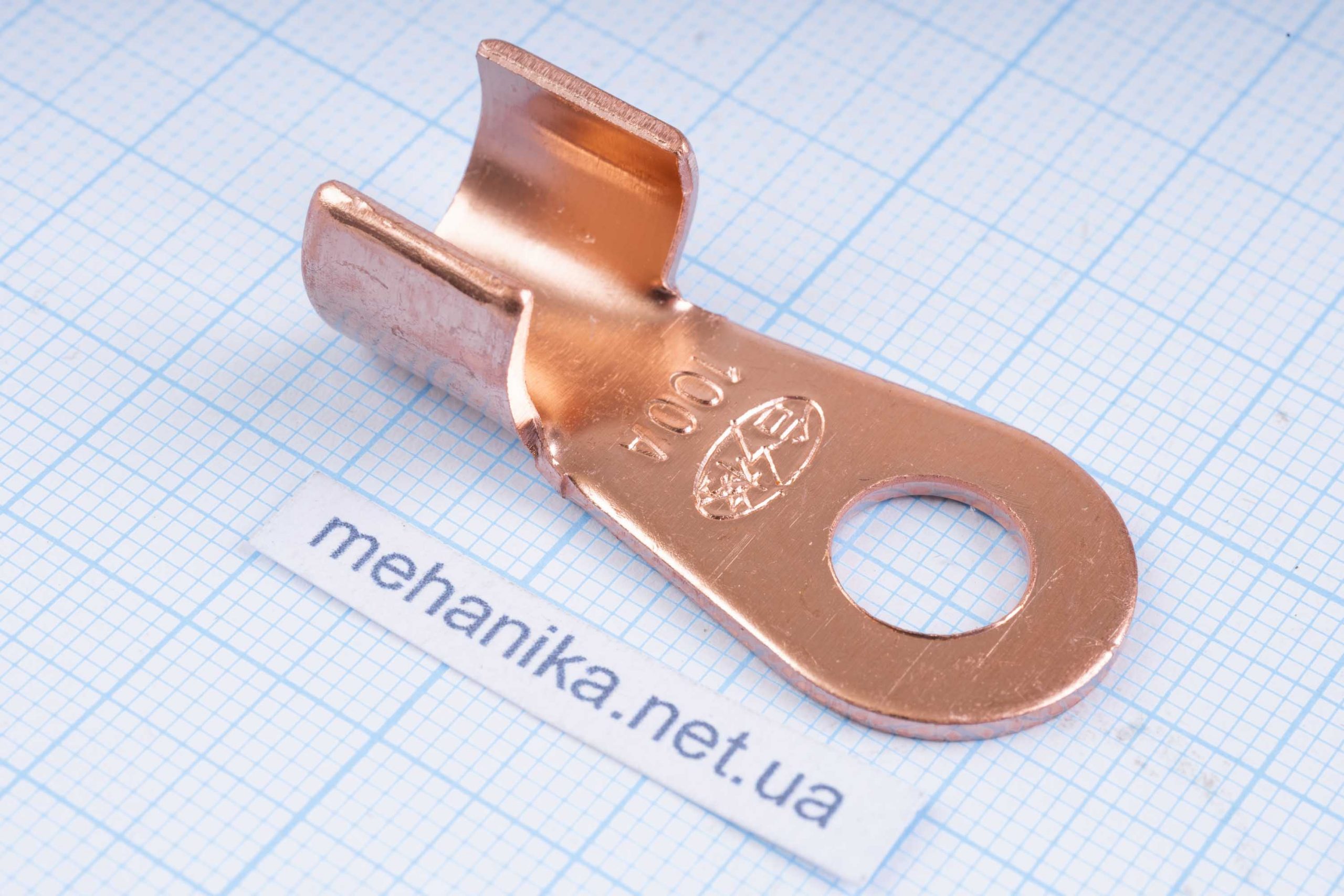

Клема мідна розрізна (KMP) є звичайним кільцевим наконечником з листової міді.
Пластини хвостової частини наконечника практично паралельно один одному спрямовані нагору.
Такі клеми поступаються за характеристиками стандартним силовим кабельним наконечникам, виконаним з мідних трубок, тому застосування обтискних розрізних мідних клем, під болт для проводів рекомендується тільки у випадках, коли немає можливості скористатися професійним обтискним інструментом.
Характеристики:
- Тип наконечника: наконечник кільцевий без ізоляції з розрізною хвостовою частиною (OT)
- Призначення: для окінцювання мідних проводів за відсутності професійного опресовувального інструменту
- Метод монтажу: обтиск
- Матеріал: мідь

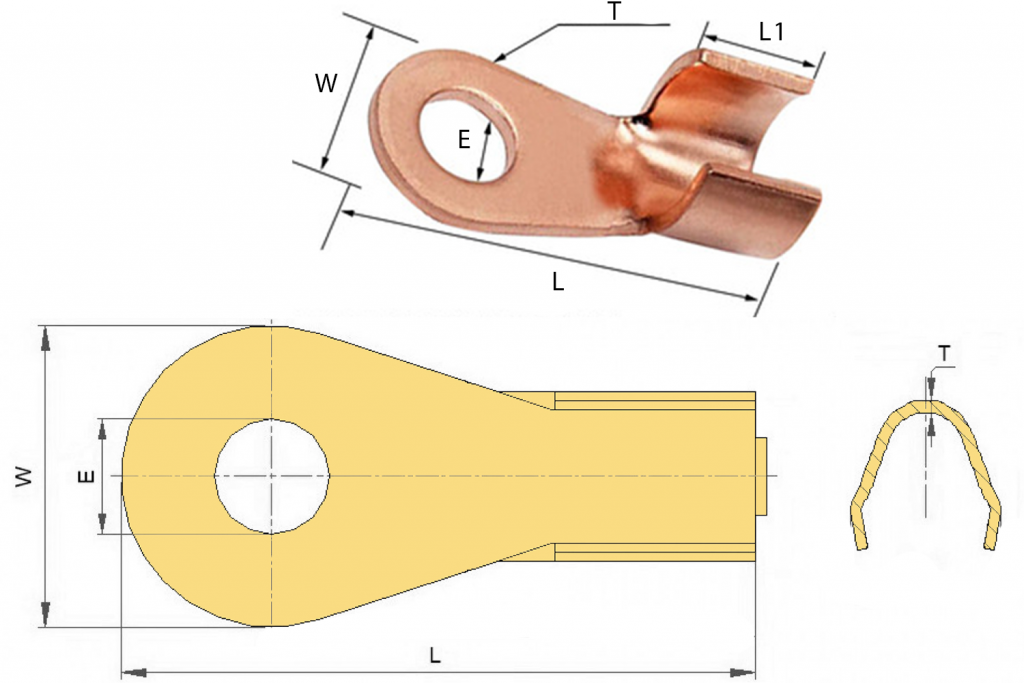

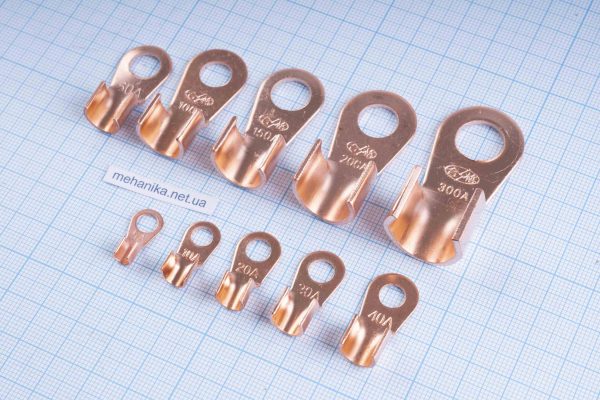

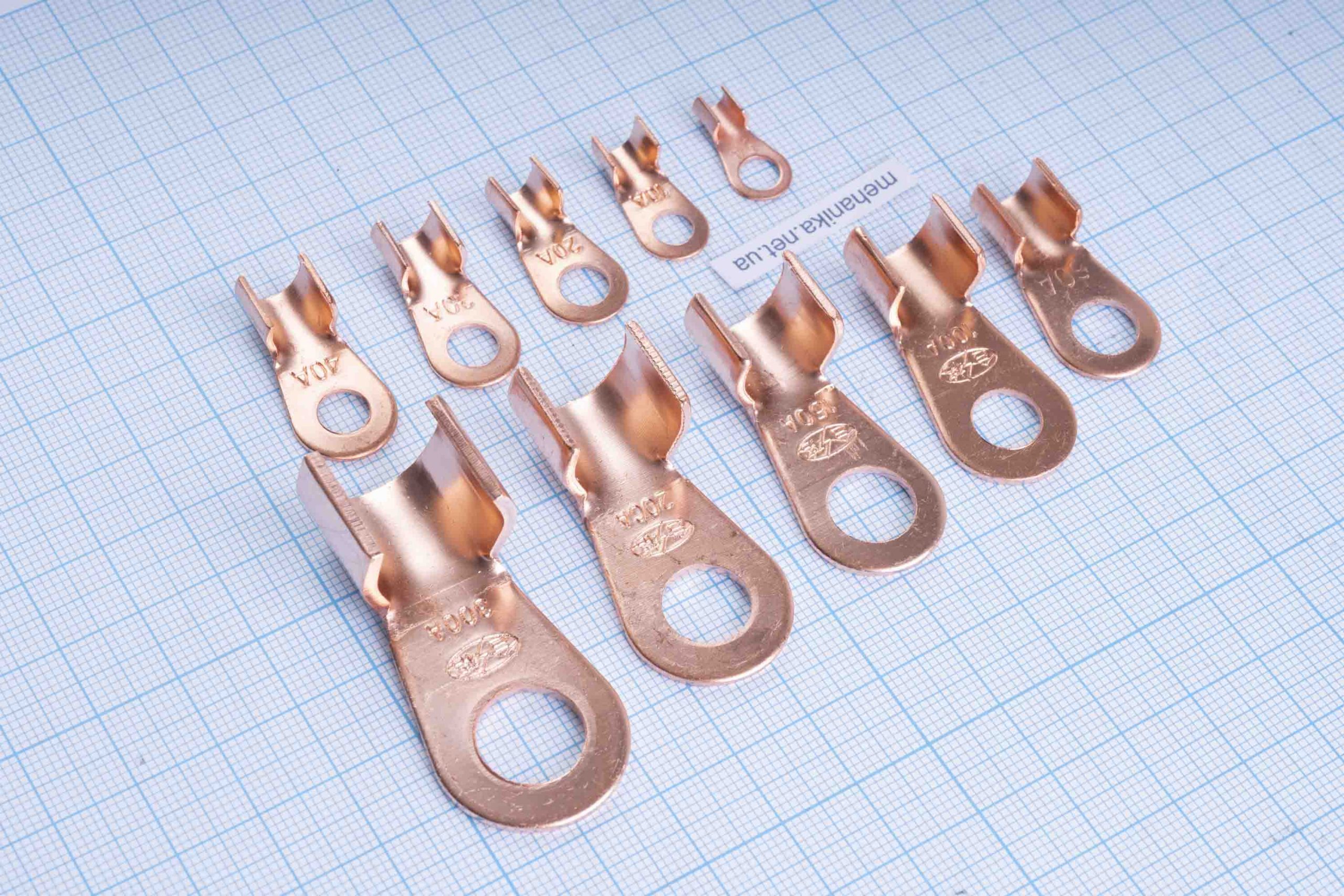

| ТАБЛИЦЯ РОЗМІРІВ КЛЕМ | |||||||
| Тип клеми: | Переріз дроту, мм²: | Сила струму, A: | Товщина металу T, мм: | Діаметр отвору E, мм: | Довжина L, мм: | Ширина W, мм: | L1,мм: |
| OT-5A | 0.5-1.5 | 5 | 0.7 | 5.3 | 17 | 8.5 | 6 |
| OT-10A | 1.5-4 | 10 | 0.8 | 5.3 | 19 | 9 | 6 |
| OT-20A | 1.5-6 | 20 | 1.0 | 6.3 | 22.8 | 11.2 | 7 |
| OT-30A | 2.5-6 | 30 | 1.2 | 6.3 | 24.2 | 11.5 | 8 |
| OT-40A | 4-10 | 40 | 1.2 | 6.3 | 26 | 13 | 8.8 |
| OT-60A | 4-16 | 60 | 1.4 | 8.3 | 30.5 | 14.2 | 10 |
| OT-100A | 10-25 | 100 | 1.5 | 8.5 | 37.2 | 17 | 11 |
| OT-150A | 16-35 | 150 | 1.6 | 10.5 | 40 | 18 | 12 |
| OT-200A | 16-35 | 200 | 1.7 | 10.5 | 43 | 20.4 | 13.8 |
| OT-300A | 25-70 | 300 | 2.1 | 12.5 | 49.5 | 23 | 16 |
