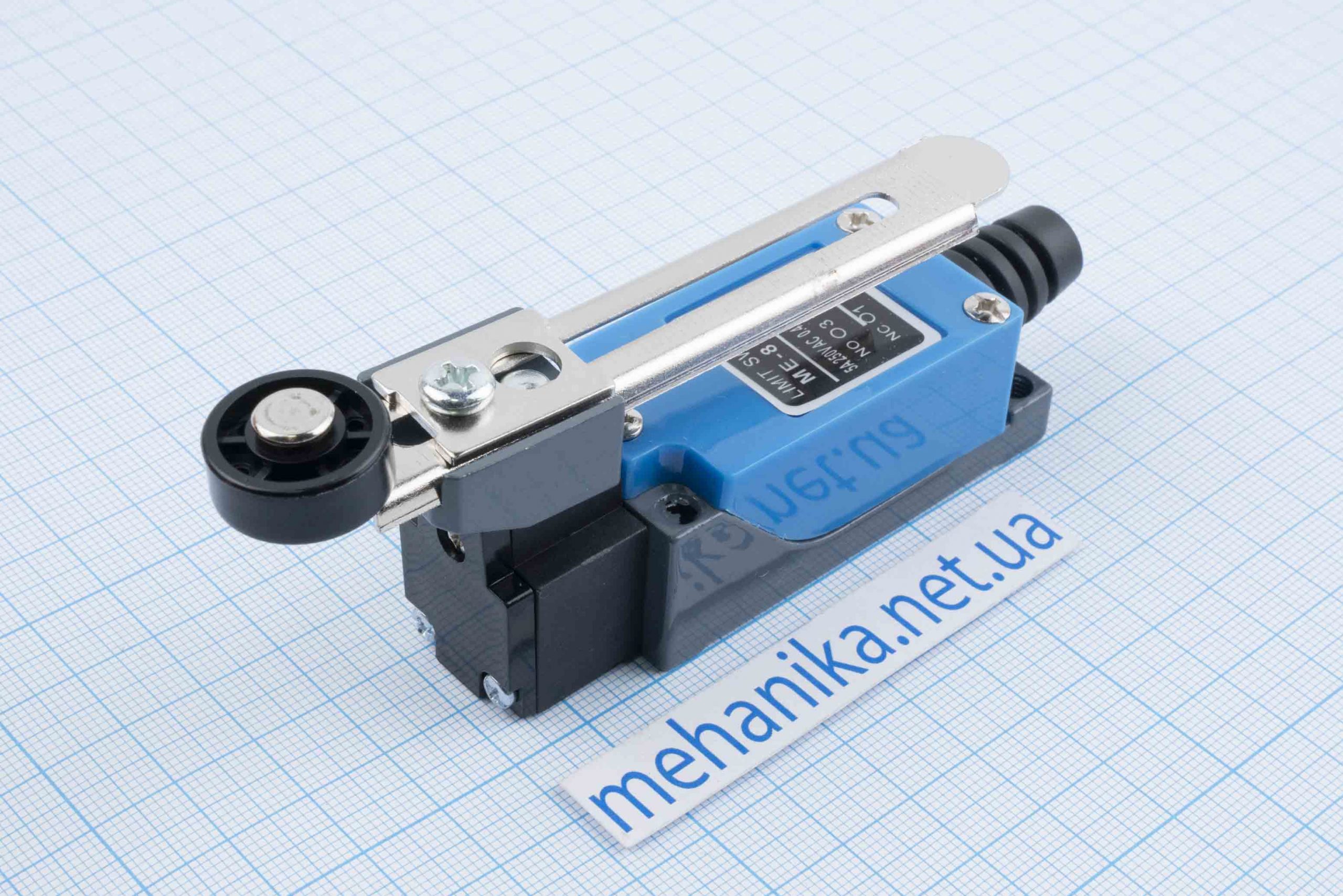

Кінцевий вимикач ME-8108, регульований важель

119.00

Є в наявності

Артикул: 0108-051-01 Категорія:

Опис

Кінцевий вимикач шляховий ME-8108 використовується для комутації різних електричних ланцюгів у приладах і пристроях.

ME-8108 може комутувати:

  • ланцюги змінного струму з напругою 230V і струмом 5А
  • ланцюги постійного струму з напругою 115V і струмом 0.4А

Комутація здійснюється за допомогою впливу керуючого упору на важільний привід із роликом

Монтаж та налаштування:

  • Монтаж вимикача:
    • ME-8108 герметичний, тому може бути встановлений в агресивному середовищі з пилом, вологістю, вібрацією тощо
    • Ступінь захисту: IP65
    • Вимикач має чотири монтажних отвори діаметром 4 мм
  • Регулювання важеля приводу:
    • Довжину важільного приводу можна регулювати, відкрутивши утримуючий шуруп
    • Довжина варіюється від 10 до 80 мм
  • Монтаж керуючого упору:
    • Потрібно змонтувати керуючий упор з силою впливу від 21 до 340 грам
    • Важіль приводу двонаправлений і має максимальний кут повороту 90°, розміри ролика: 18 х 7 см (діаметр х висота)
  • Підключення проводів:
    • Для підключення провідників необхідно зняти захисний кожух, який тримається на трьох шурупах
    • Провідники потрібно протягнути через гумову гофру захисного кожуха та підключити до клем
      • Клеми 3 і 4 – у нормально відкритому (NO) стані
      • Клеми 1 і 2 – у нормально закритому (NC) стані
  • Завершення монтажу:
    • Встановіть захисний кожух на місце
    • Вимикач готовий до роботи

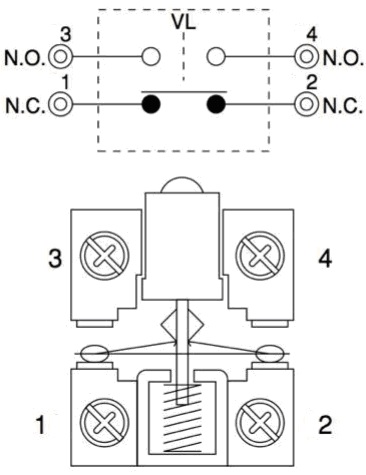

Схема підключення:

Кінцевий вимикач ME-8108, регульований важель

Характеристики:

  • Модель: ME-8108
  • Ступінь захисту вимикача: IP65
  • Максимальна змінна напруга/струм: AC 230V/5А
  • Максимальна постійна напруга/струм: AC 115V/0.4А
  • Робоча сила впливу: 21 – 340 г
  • Довжина важеля приводу: 10 – 80 мм
  • Розміри ролика: 18 мм х 7 мм
  • Робоча частота спрацьовування механічна: 120 раз/хв
  • Робоча частота спрацьовування електрична: 30 раз/хв
  • Контактний опір: менш як 25 МОМ
  • Опір ізоляції: понад 100 МОМ (при 500V DC)
  • Максимальна напруга: 1000V AC, 50/60Hz протягом 1 хв
  • Вібростійкість: 10 – 55Hz, подвійною амплітудою 1.5 мм
  • Матеріал виготовлення: алюміній та механічно міцний пластик
  • Механічна стійкість: 1000 м/с (близько 100 G);
  • Стійкість до помилкових спрацьовувань: 300 м/с (близько 30 G)
  • Робоча температура: від – 5°C …+65°C
  • Термін служби механічний: понад 10000000 спрацьовувань
  • Розміри: 125 мм x 5 мм x 28 мм
  • Вага: 90 г

Кінцевий вимикач ME-8108, регульований важель
