Опис

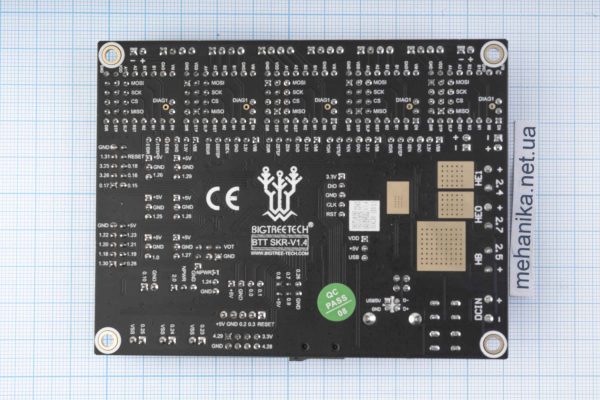

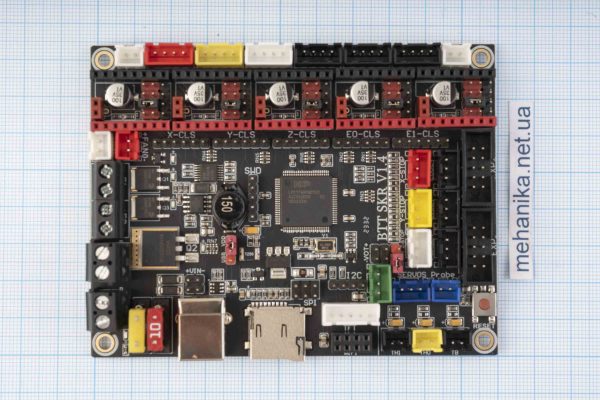

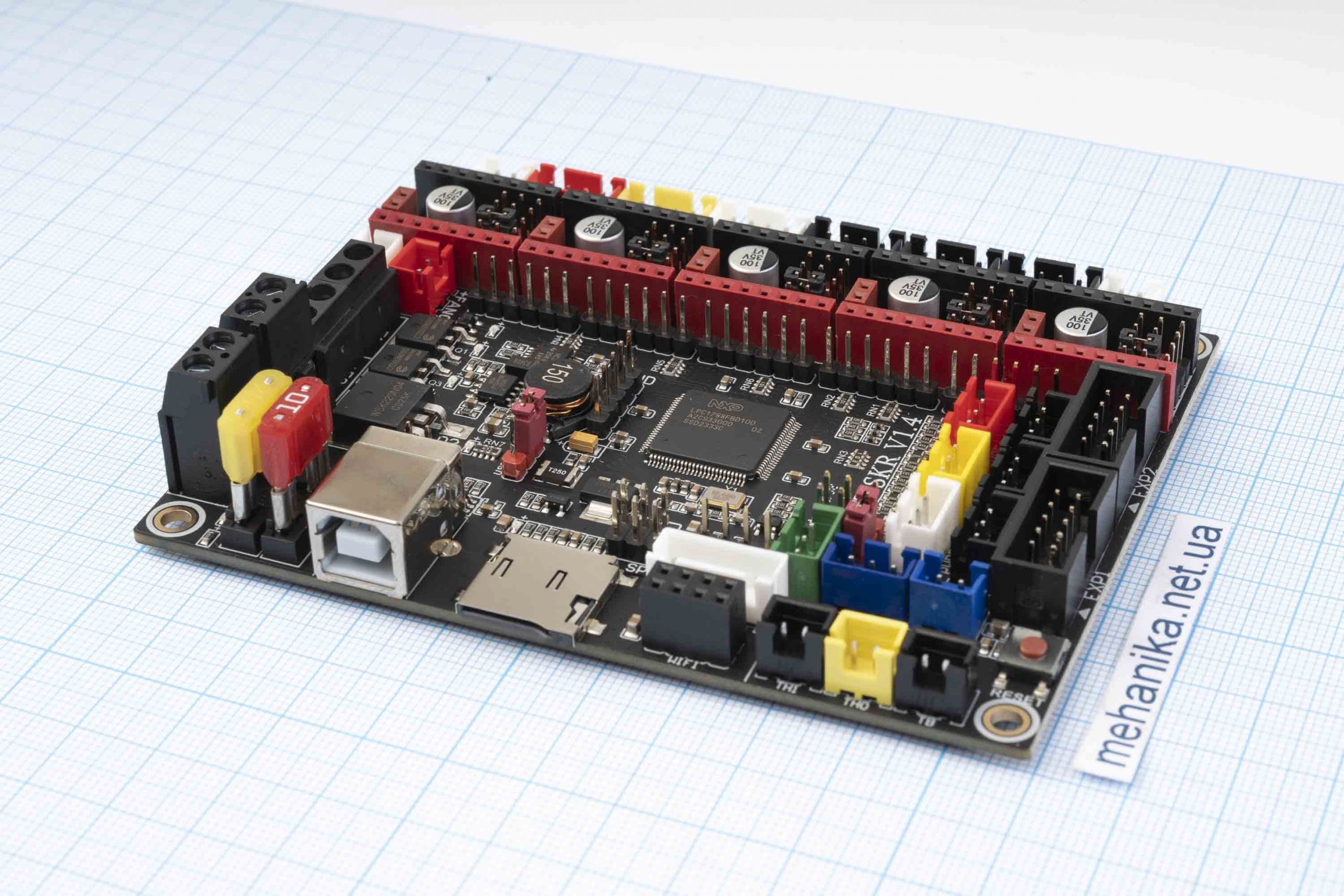

Материнська плата BIGTREETECH SKR V1.4 – 32-бітний контролер для повноцінного управління 3D-принтером оптимізований і модернізований з урахуванням виявлених недоліків версії V1.3 і призначений для побудови 3D-принтерів малого і середнього розміру.
Плата зручна своїми можливостями та сумісністю з великою кількістю драйверів крокових двигунів, а продуктивний мікроконтролер зводить усі затримки при обчисленнях до мінімуму.
Характеристики:
- Мікроконтролер: ARM Cortex-M3 NXP LPC1768FBD100
- Вхідна напруга живлення: постійний струм від DC 12-24V
- Діапазон споживаного струму: від 5-15А
- Напруга логічних сигналів: DC 3.3V
- WIFI інтерфейс: модуль ESP-01S
- Сумісні драйвери двигунів: TMC5161, TMC5160, TMC2209, TMC2225, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988
- Підтримувані інтерфейси управління драйверами крокових двигунів: SPI, UART, і STEP/DIR
- Осі управління двигунами: X, Y, Z, E0, E1
- Підтримуване дроблення кроку двигунів: до 256
- Інтерфейси датчиків температури: TH0, TH1, TB. 3 канали з 100K NTC терморезисторами
- Підтримувані типи дисплеїв: 2.4, 2.8, 3.5 дюйма TFT два режими екрану, LCD2004, LCD12864
- Інтерфейс зв’язку з комп’ютером: USB-B зі швидкістю обміну по віртуальному інтерфейсу до 115200кБіт
- Розширені можливості: продовження друку після відключення живлення
- Визначення обриву філамента, автоматичне відключення після друку і т.і.
- Підтримуваний формат даних: G-code
- Підтримувані архітектури принтерів: XYZ, delta, kossel, Ultimaker, corexy
- Рекомендоване ПО: Cura, Simplify3D, pronterface, Repetier-host
- Розміри: 110 мм х 85 мм
- Монтажний розмір: 102 мм х 76 мм
