Опис
У роботі індукційного нагрівача використовується енергія електромагнітного поля, яку об’єкт, що нагрівається, поглинає і перетворює в теплову. Для генерування магнітного поля використовується індуктор, тобто багатовиткова циліндрична котушка. Проходячи через цей індуктор, змінний електричний струм створює навколо котушки змінне магнітне поле.
Якщо всередину індуктора помістити об’єкт, що нагрівається, його буде пронизувати потік вектора магнітної індукції, який постійно змінюється в часі. При цьому виникає електричне поле, лінії якого розташовуються перпендикулярно до напрямку магнітного потоку і рухаються по замкнутому колу. Завдяки цим вихровим потокам електрична енергія трансформується в теплову та об’єкт нагрівається.
Таким чином, електрична енергія індуктора передається об’єкту без використання контактів, як це відбувається в печах. Через це теплова енергія витрачається ефективніше, а швидкість нагрівання помітно підвищується.
Частота генератора без навантаження складає 214 kHz, під навантаженням падає до 210 kHz.
Характеристики:
- Живлення модуля: DC 5-12V
- Максимальний струм: 5V/20А, 12V/10A
- Максимальна потужність: 120A
- Розміри: 55 мм х 43 мм х 45 мм
- Довжина котушки: 2 мм
- Діаметр: 17.5 мм
- Діаметр дроту: 2 мм
- Довжина котушки з виводами: 82 мм

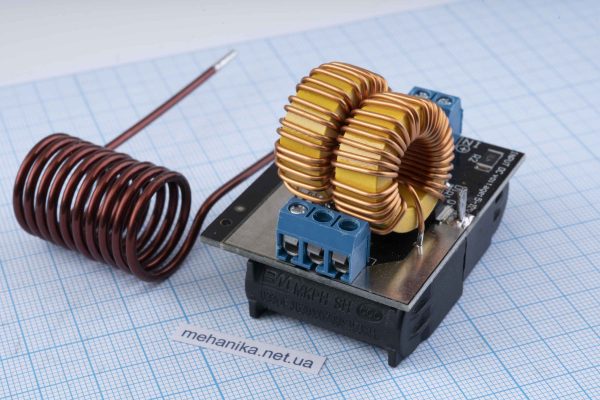

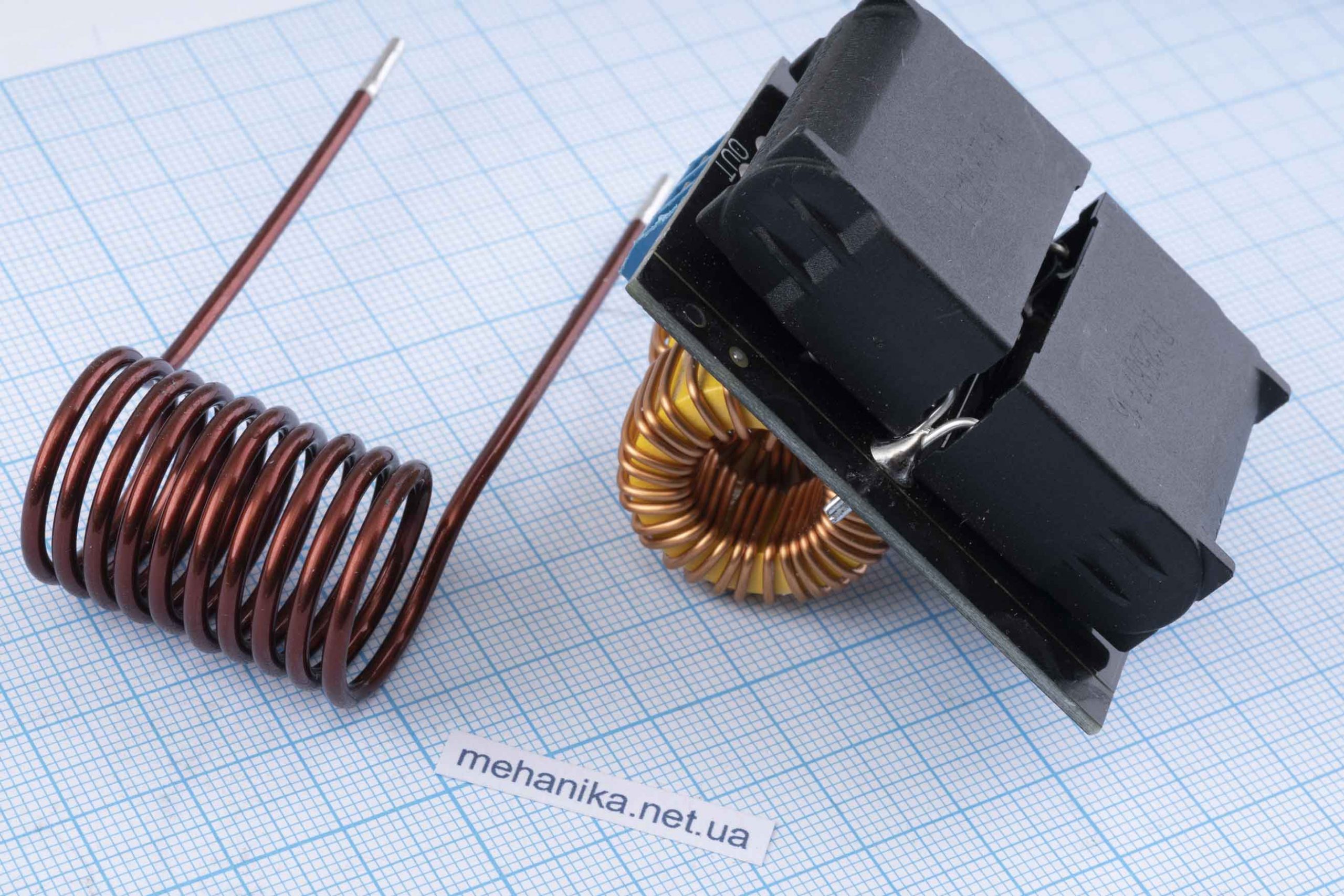

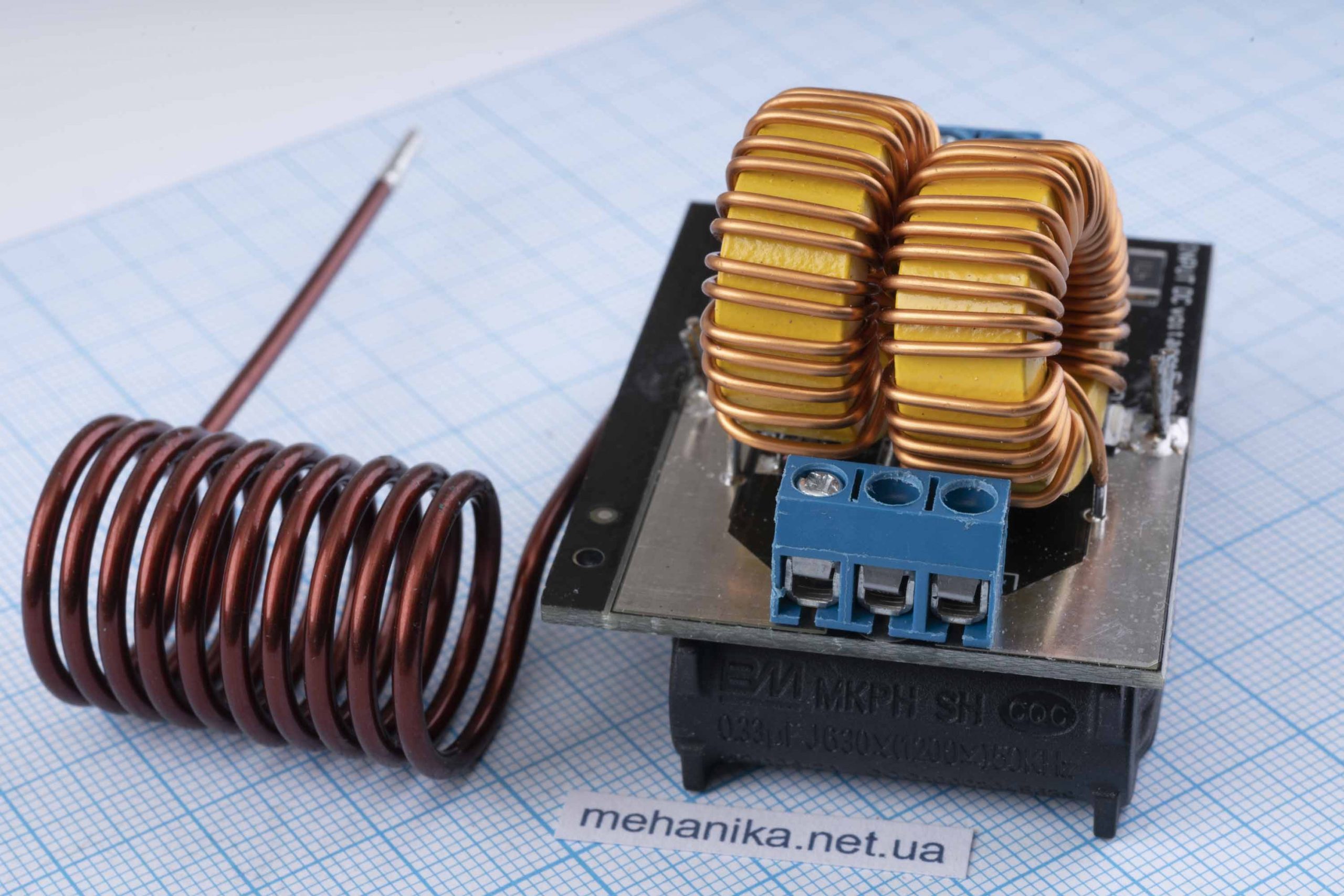

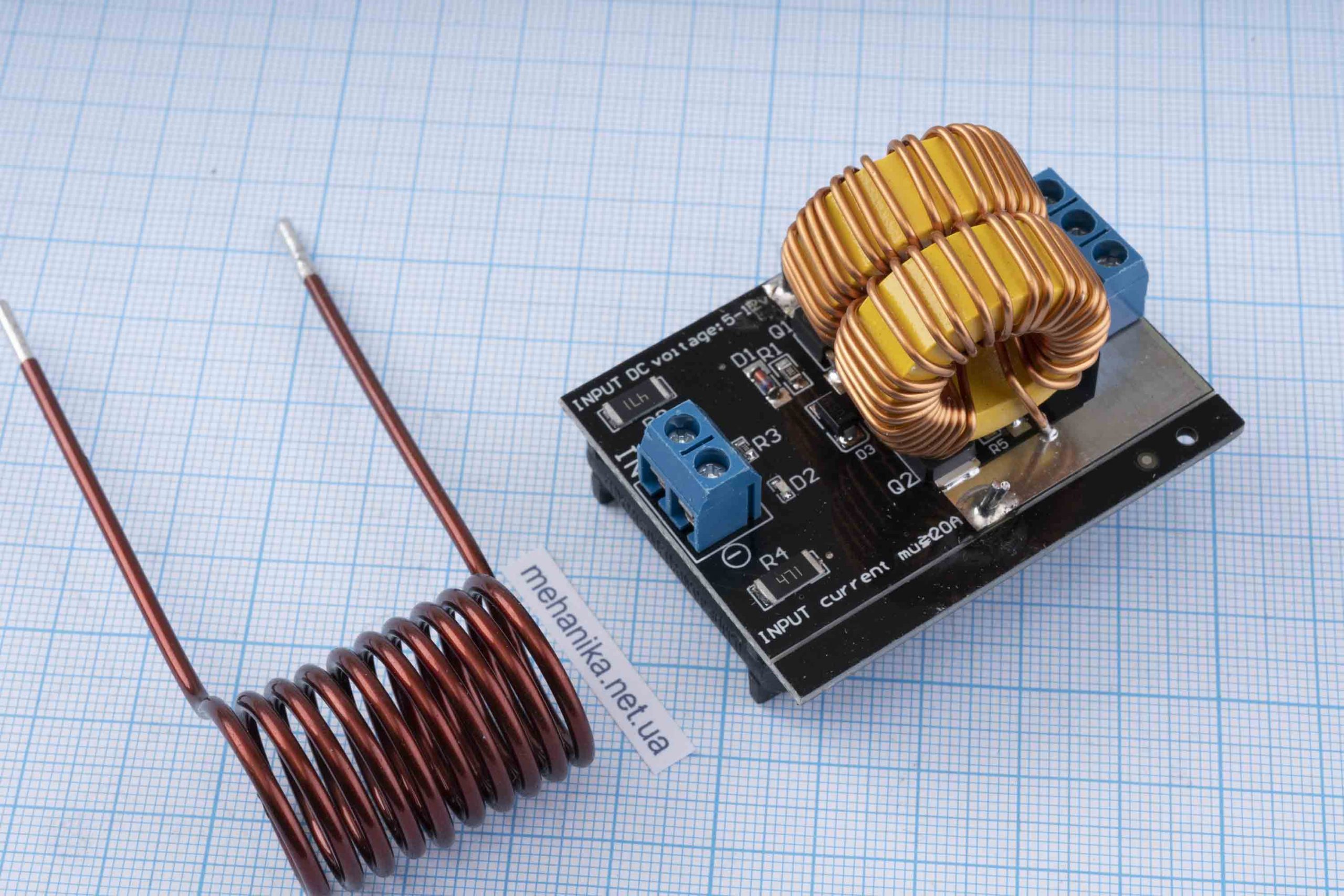

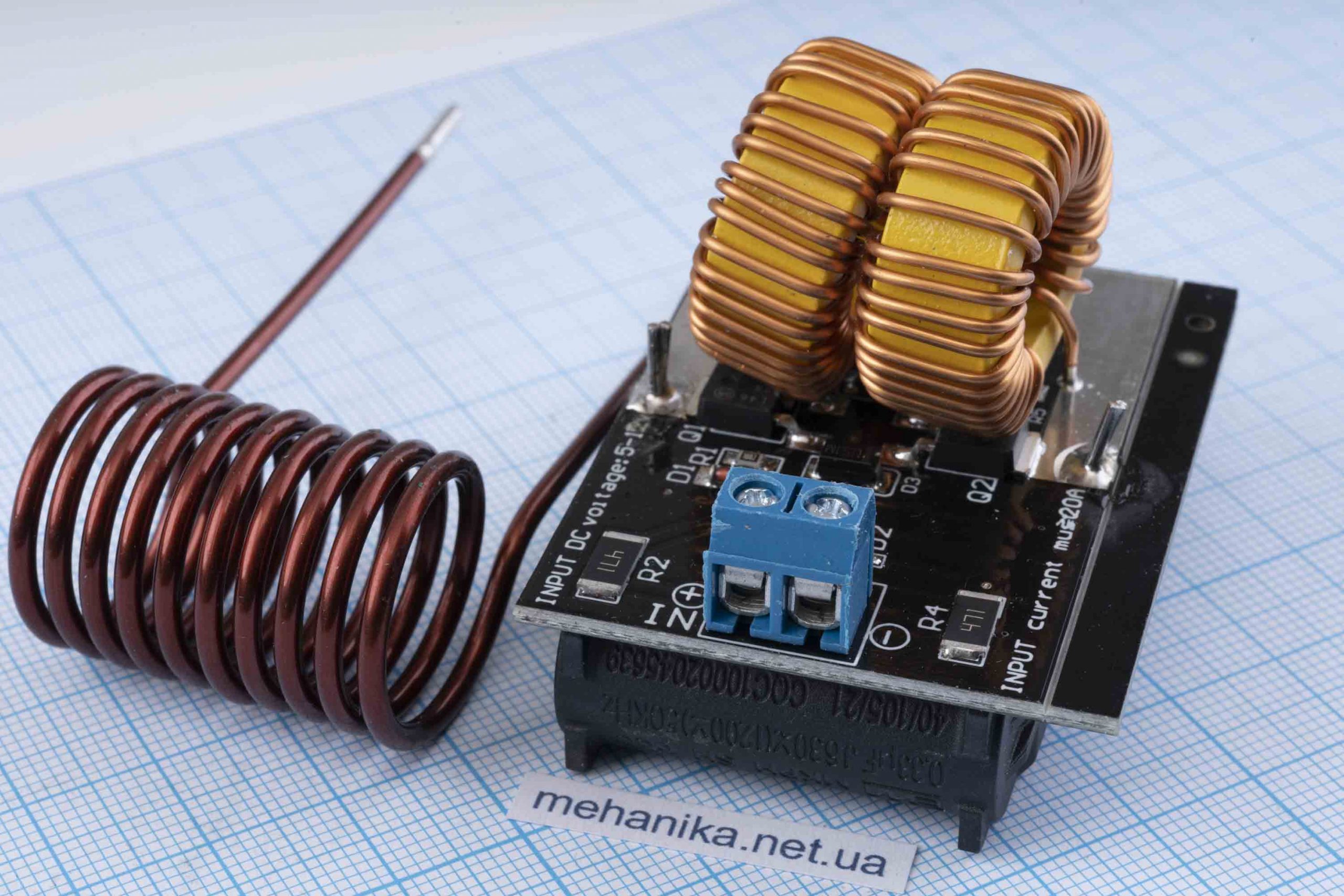

Комплект:
- Модуль: 1 шт
- Котушка: 1шт
