Опис

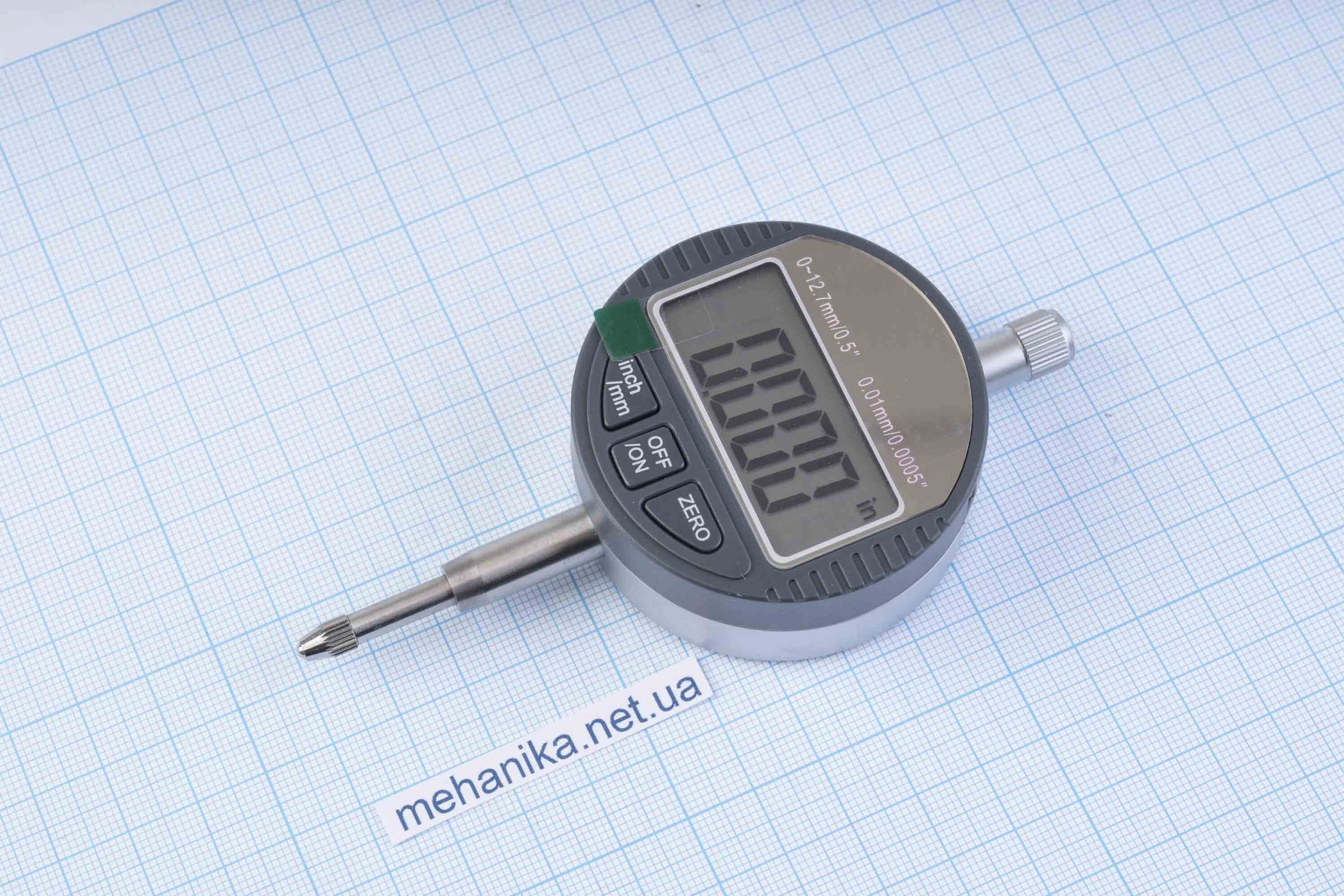

Індикатор годинного типу ІЧ, цифровий із ціною поділки 0.01 мм – вимірювальний прилад, призначений для абсолютних та відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор є корпусом з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. У конструкцію індикатора входить рейково-зубчаста і шестерна передачі, що перетворює зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестеренних передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною. Шкала приладу, що повертається, виконана, що зручно для установки нуля показань при виконанні відносних вимірювань.
Технічні характеристики:
- Діапазон виміру: 0-12.7 мм
- Ціна поділки: 0.01 мм
- Діаметр циферблата: 57 мм
- Висота: 116 мм
- Ширина: 57 мм
- Товщина: 25 мм
