Опис

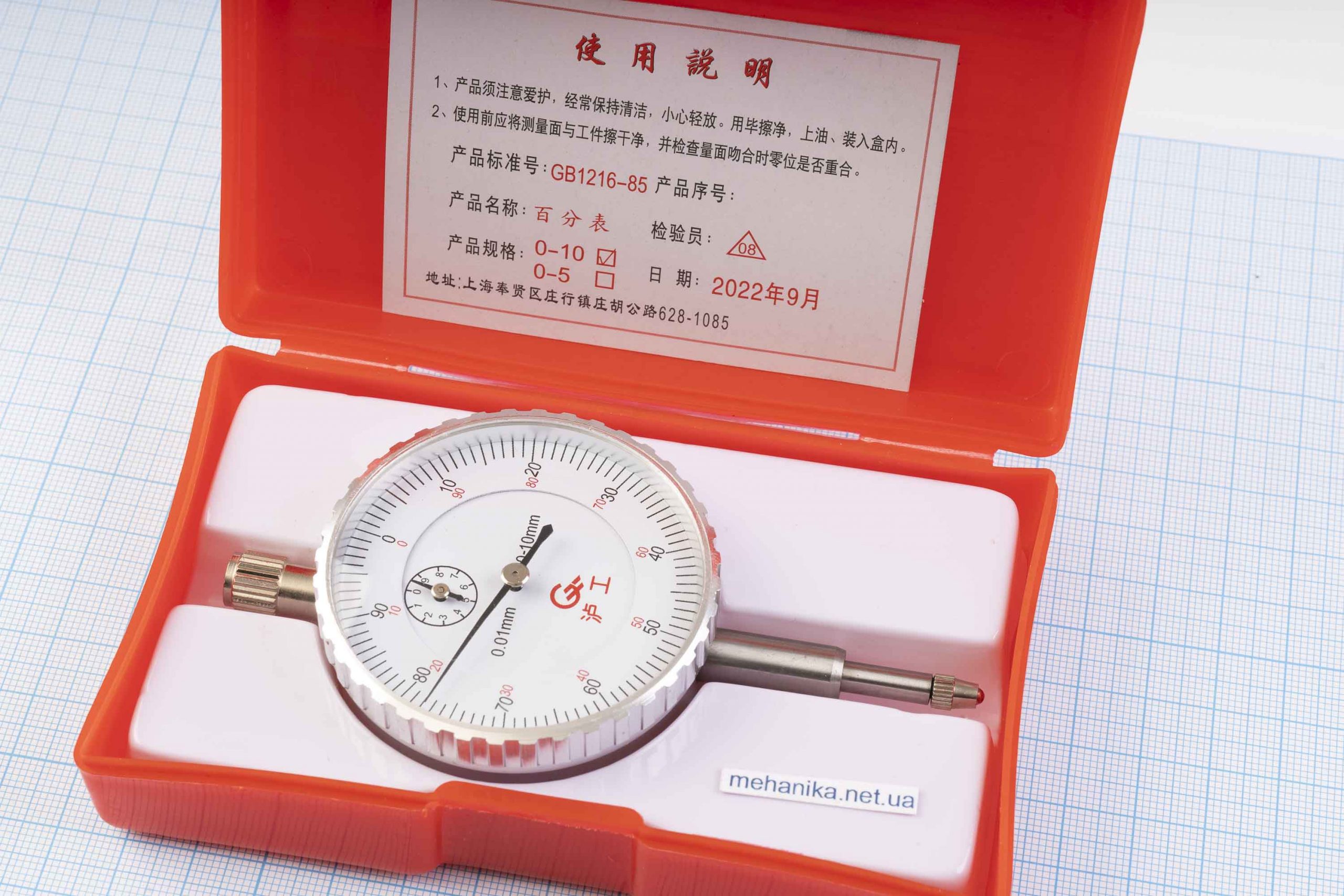

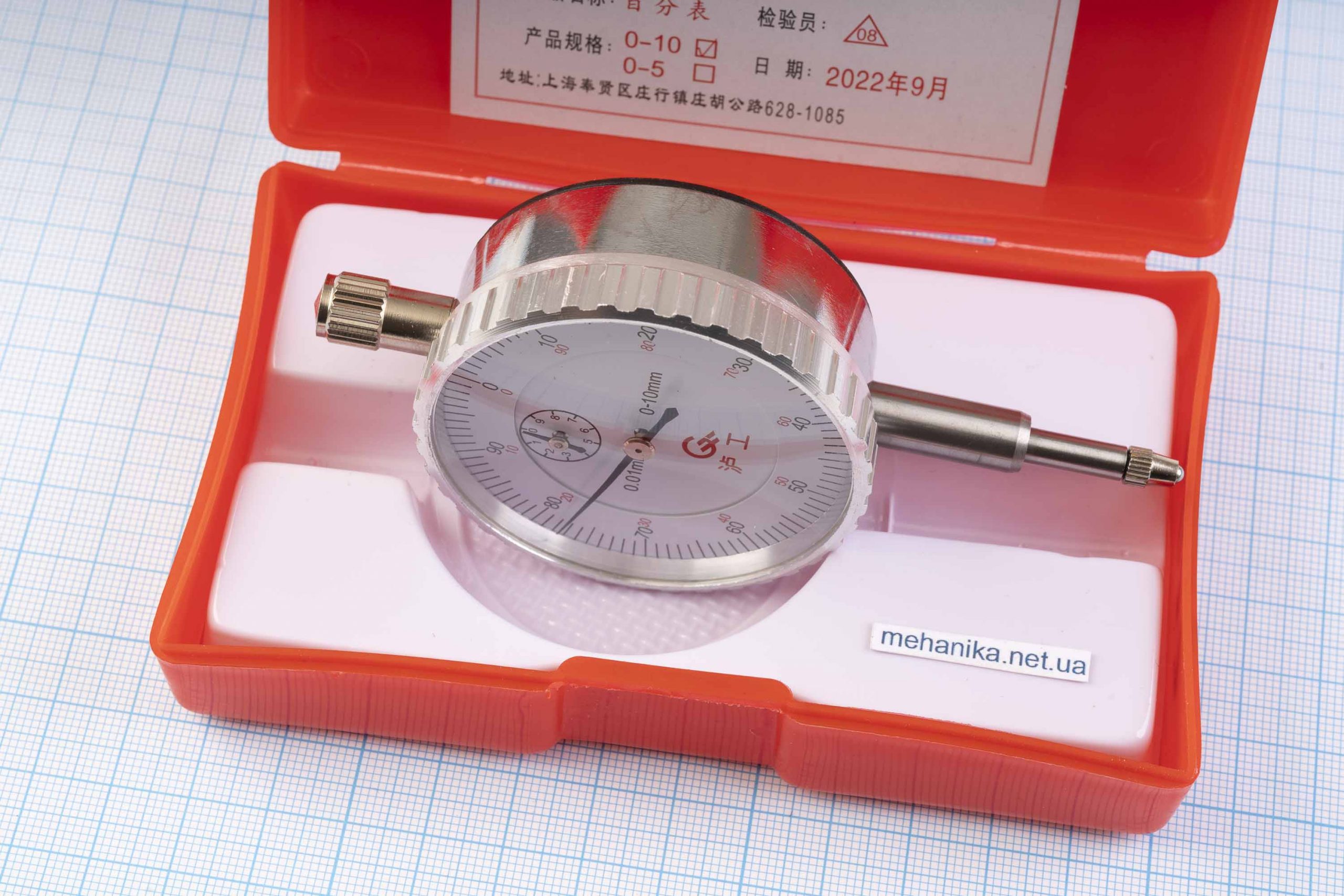

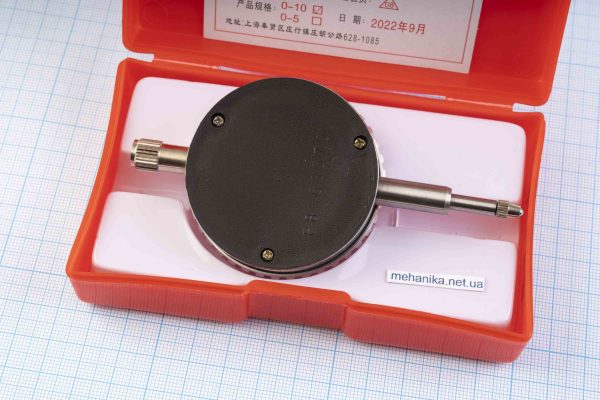

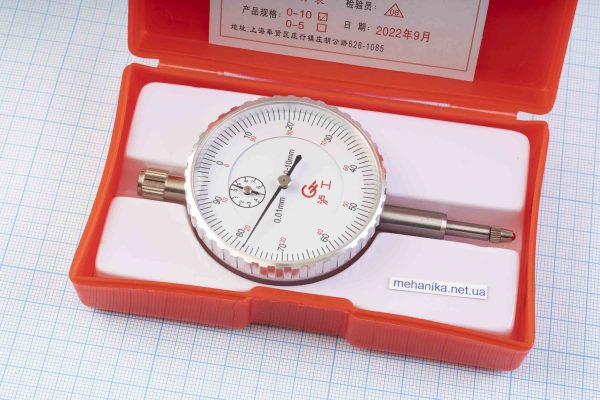

Індикатор годинного типу ІЧ із ціною розподілу 0.01 мм – вимірювальний прилад, призначений для абсолютних та відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор є корпусом з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. У конструкцію індикатора входить рейково-зубчаста і шестерна передачі, що перетворює зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестеренних передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною. Шкала приладу, що повертається, виконана, що зручно для установки нуля показань при виконанні відносних вимірювань.
Стрілка індикатора багатооборотна, один оберт стрілки відповідає переміщенню щупа на 1 мм. Крім того, є друга стрілка та малий циферблат, що показує кількість повних обертів великої стрілки. На робочому кінці вимірювального стрижня знаходиться твердосплавна кулька в змінній оправі, якою при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має зворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.
Технічні характеристики:
- Діапазон виміру: 0-10 мм
- Ціна розділу: 0.01 мм
- Циферблат, що обертається, для установки на нуль
- Діаметр циферблата: 58 мм
- Висота: 110 мм
- Ширина: 58 мм
- Товщина: 27 мм
