Опис

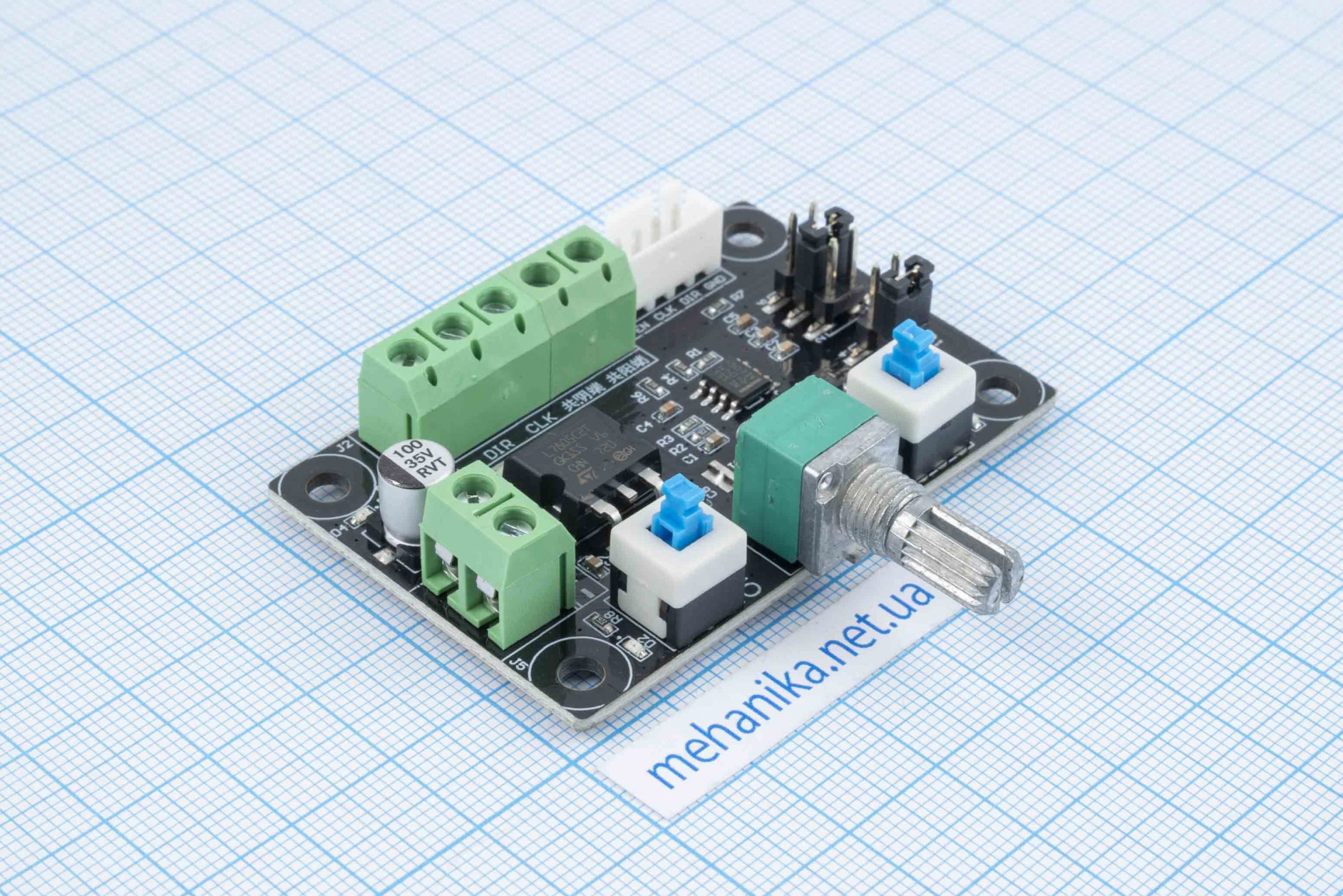

Модуль MKS OSC PWM – це модуль генерації імпульсів, що подає сигнал на драйвер крокового двигуна.
Спеціалізована модель генератора прямокутних імпульсів на мікросхемі NE555 призначена для керування одним кроковим двигуном, підключеним до драйвера, без необхідності використання зовнішнього блоку з ЧПУ. Модуль є спрощеною “заміною” будь-якого типу контролера ЧПУ, має звичний для більшості поширених драйверів крокових двигунів інтерфейс PUL/DIR/ENA, і надає можливість користувачеві самостійно, в ручному режимі, здійснювати запуск і зупинку крокового двигуна, змінювати швидкість і напрям обертання валу двигуна.
Особливість модуля в тому, що він має два режими роботи: частотний і ШИМ, а також є налаштування генерованої частоти імпульсів у трьох різних діапазонах LOW (80 Hz – 2.4 kHz), MED (540 Hz – 16.6 kHz), HIGH (5.4 kHz – 16kHz). Зазначені виробником значення частоти є приблизними та можуть незначно відрізнятися. У частотному режимі робочий цикл змінюється поворотом потенціометра за годинниковою або проти годинникової стрілки в діапазоні 38-66%, в режимі ШИМ – від 3 до 96%. Для зміни режимів роботи та вибору необхідної частоти на платі є піни-перемички. Модуль допускає підключення драйверів крокового двигуна з оптично розв’язаними входами, що з’єднуються за схемами із загальним анодом або катодом. Світлодіодна індикація модуля відображає основні функції та наявність напруги, що живить ланцюги генератора.
ШІМ генератор для управління драйвером крокового двигуна. Генератор, драйвер крокового двигуна, кроковий двигун і блок живлення – це повністю готова система управління. Максимальне навантаження, становить – 4 А.
Генератор має три варіанти керуючої частоти:
- висока: 5.4 kHz – 160 kHz
- середня: 540 Hz – 16.6 kHz
- низька: 80 Hz – 2.4 kHz

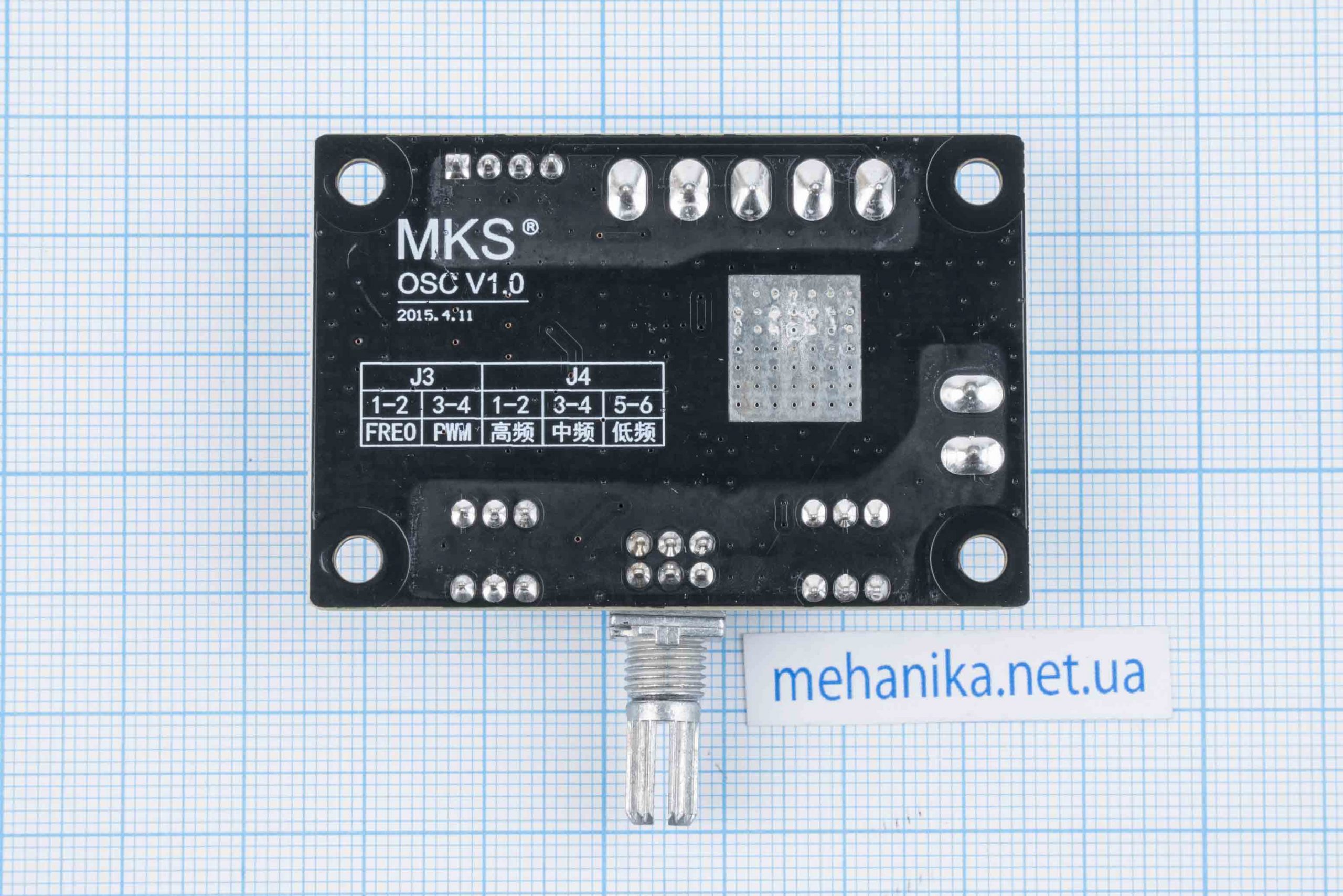

Перемикання режимів здійснюється за допомогою джампера.
В комплекті тільки плата генератора.

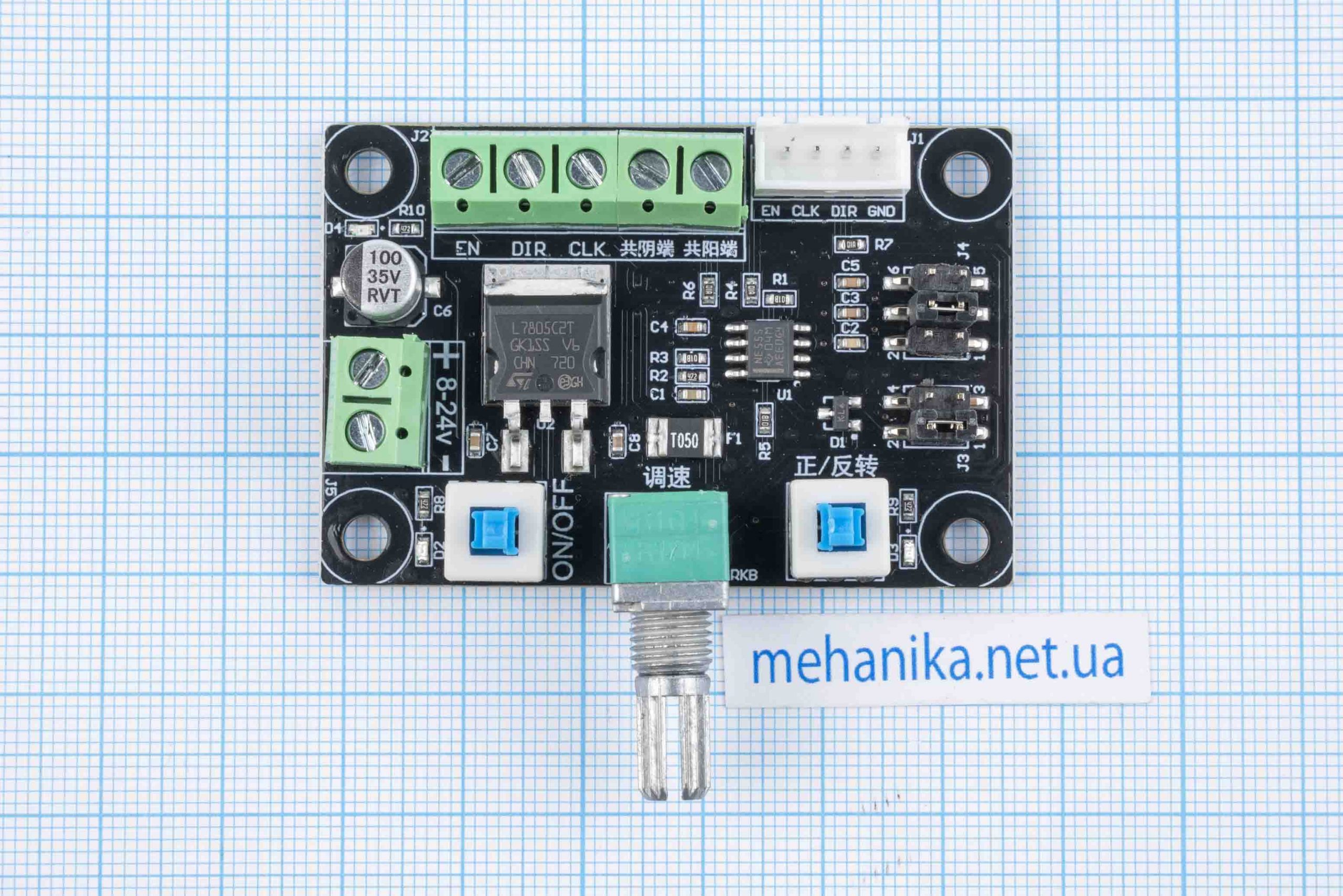

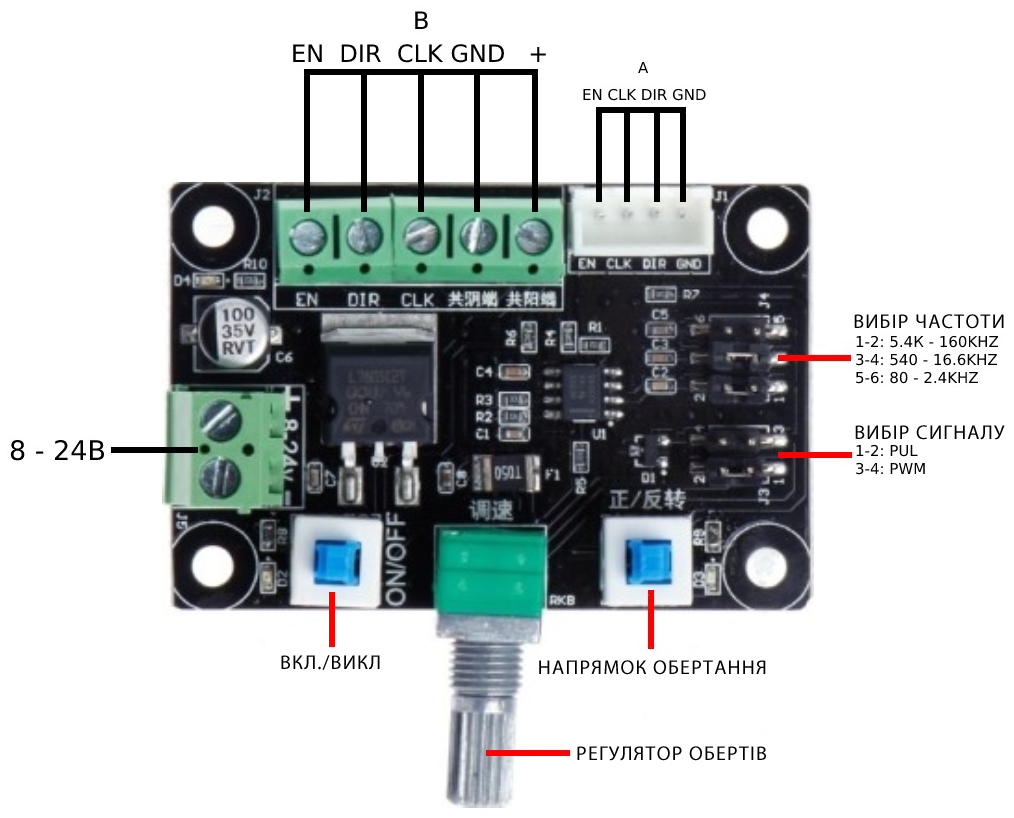

Підключення драйвера крокового двигуна, інший знак порту, але та ж функція:
- EN = ENA = FREE Вмикання
- PUL = PULS = CLK Імпульс
- DIR = CW = CWW Напрямок
Загальне анодное з’єднання (роз’єм B):
- EN + PUL + DIR + (все підключається до загального анодного роз’єму)
- EN – EN
- PUL – CLK
- DIR- DIR
Загальне катодне з’єднання (роз’єм B):
- EN- PUL- DIR – (все підключається до загального катодному роз’єму)
- EN + EN
- PUL + CLK
- DIR + DIR
Технічні характеристики:
- Живлення: DC 8-24V
- Інтерфейс: PUL/DIR/ENA
- Регулятор швидкості обертання
- Кнопки управління: пуск/стоп, напрям обертання валу
- Режими: частотний/ШІМ
- Діапазон частот: 80 Hz – 160 kHz
- Світлодіодна індикація: живлення, напрямок, пуск/стоп
