Опис

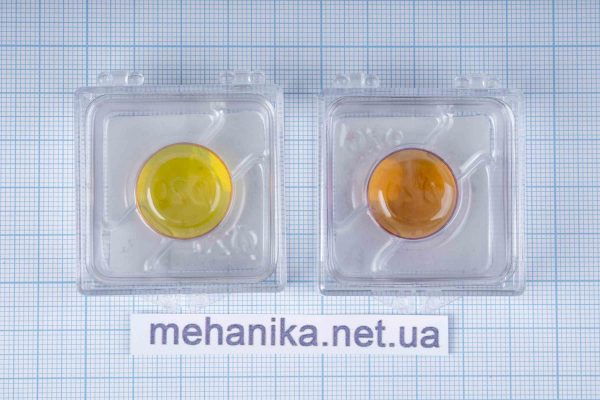

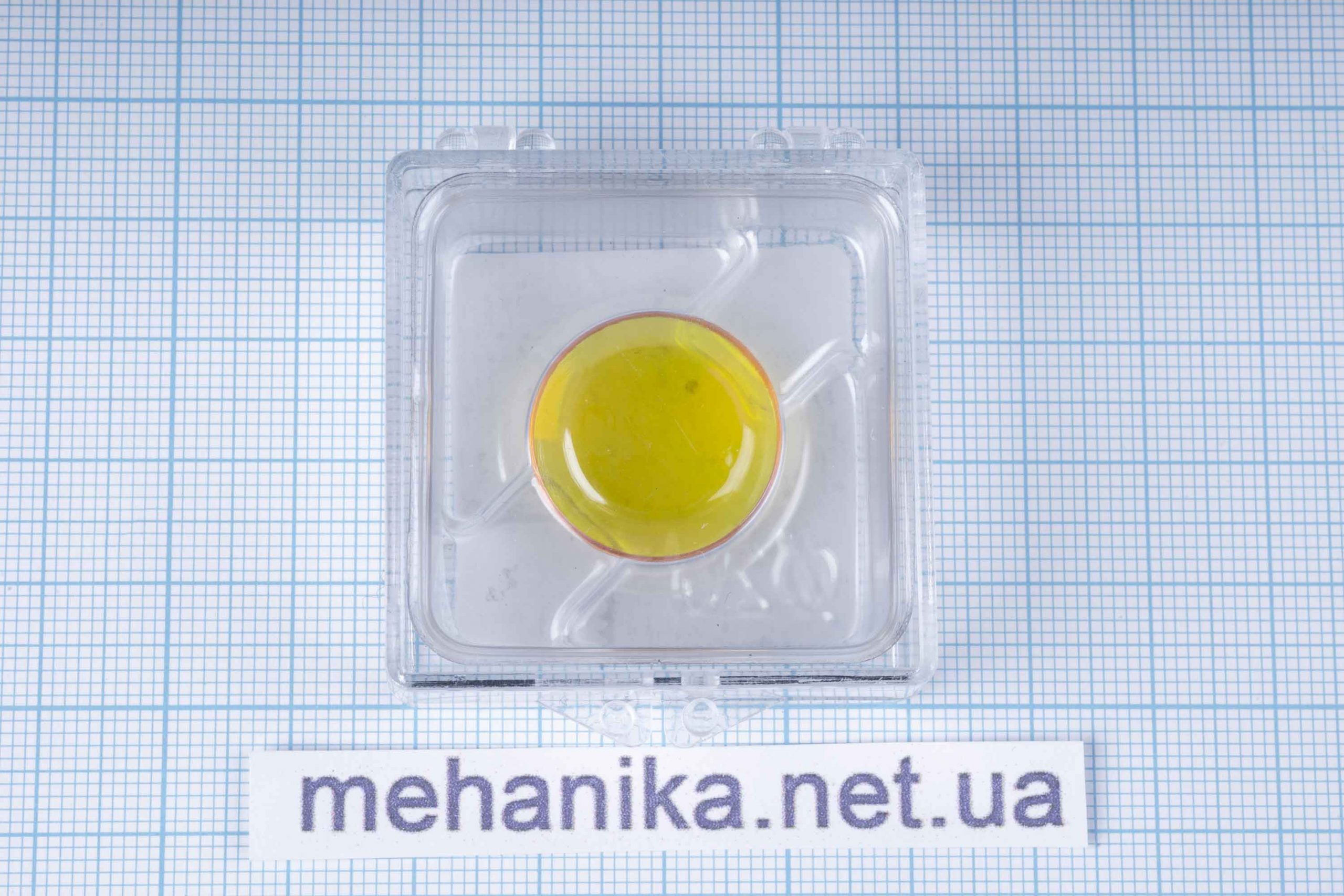

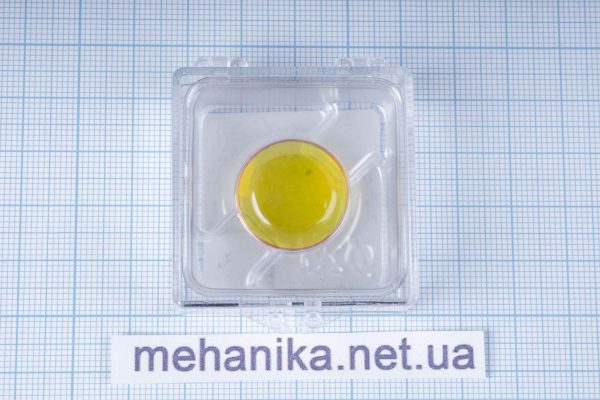

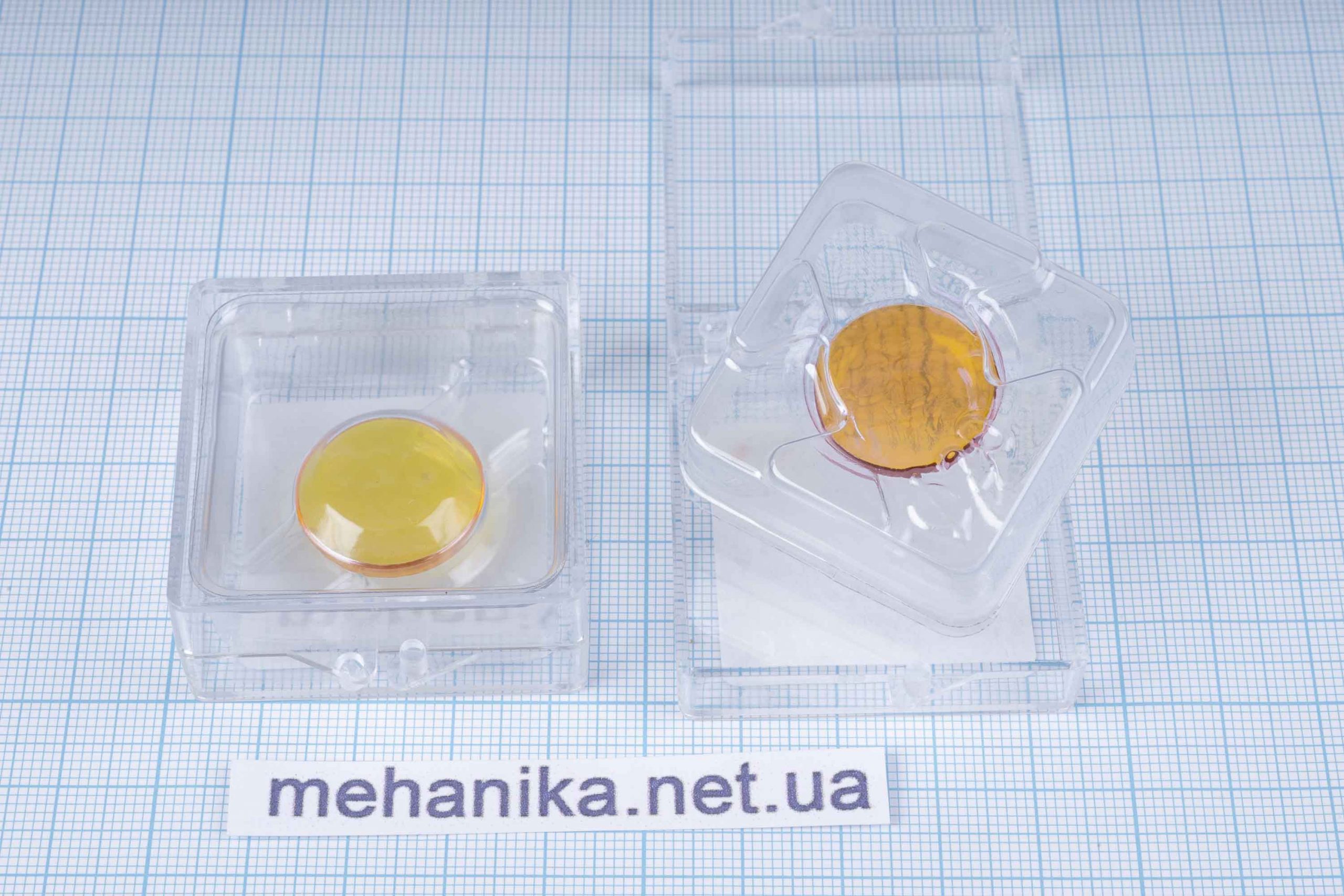

Фокусна лінза виробництва США
Лінзи, що виробляються в США, на відміну від подібних моделей китайського виробництва:
- виготовлені з матеріалу, що має високу щільність, низький рівень поглинання, підвищену міцність поверхні мембрани;
- напилення/просвітлення лінз забезпечує особливу її пропускну здатність, чисту якість фокусування;
- підвищена зносостійкість оптики, що збільшує термін експлуатації всієї лазерної системи;
- висока стійкість до подряпин;
- наявність шару покриття антивідблиску, необхідного для усунення/зменшення відображення світлового потоку від плоских дзеркал, лінзи, призми, що збільшує прохідність лазерного пучка, що відсікає розсіяне світло;
- можливість використання при високих температурах без виникнення теплових пробоїв;
- забезпечують обробку поверхні повністю по всьому діапазону (при одній вибраній фокусній відстані), тоді відпадає необхідність застосування лінз для матеріалів різної товщини.
Таким чином, лінза для лазера СО2 максимізує інтенсивність різання, допомагає досягти точності розкрою матеріалу, має тривалий термін експлуатації. Лінза, що фокусує, є основним оптичним елементом лазерного верстата на основі CO2-лазера. Вона призначена для концентрації всієї енергії лазерного променя, що випускається з лазерного джерела і передається оптичним трактом, мінімально можливу площу (фокальну точку). Фаски на кромках лінзи призначені для виключення отримання подряпин та сколів при встановленні. Лінзи для фокусування лазерного променя виготовлені з матеріалу ZnSe. Селенід цинку (ZnSe) використовується для виготовлення оптичних вікон, лінз, призм та дзеркал, зокрема для ІЧ техніки.
Діапазон пропускання – 0,5-22 мкм. Селенід цинку (ZnSe), який використовується в оптичних системах CO2-лазерів високої потужності (l=10.6 мкм), проводиться шляхом осадження з пари цинку та газу H2Se на графітову підкладку. Селенід цинку (ZnSe) лазерної якості з розміром зерна 50-70 мкм використовується для силової оптики в потужних СО2 лазерних установках.
Перевага селеніду цинку (ZnSe) перед іншими ІЧ-матеріалами полягає насамперед у тому, що матеріал прозорий у видимому діапазоні, що робить елементарним юстування всіх приладів з оптикою із селеніду цинку (ZnSe) на звичайній довжині хвилі 632 нм. Антивідблискова двостороння плівка в основному використовується для зменшення або усунення відбиття світла від оптичної лінзи, призми, плоских дзеркал і т.д. для того, щоб збільшити проникнення світла і знизити або усунути розсіяне світло. Плоско випуклі лінзи є найбільш економічним фокусувальним елементом, що пропускає випромінювання. Їхня основна перевага – це нижча вартість, у той час, як меніскові лінзи можуть забезпечити кращі характеристики через специфічний дизайн для мінімізації сферичних аберацій. Лінзи обох типів можуть бути ефективно використані для приладів на основі CO2-лазерів для термічної обробки, зварювання, різання, свердління та маркування.
