Опис
Блок підготовки повітря для пневмоінструменту AFC-2000, фільтр-лубрикатор з регулятором тиску для очищення стисненого повітря, фільтр-вологовідділювач з маслорозпилювачем.

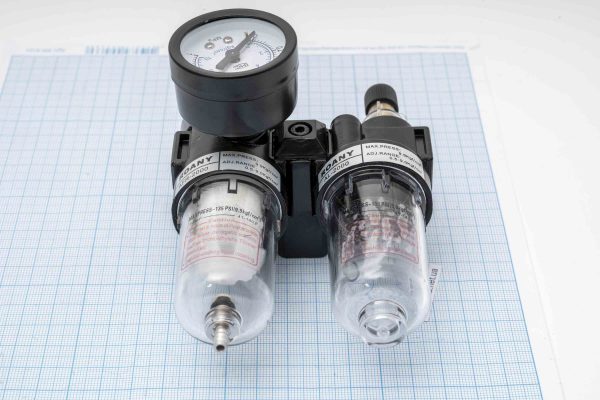

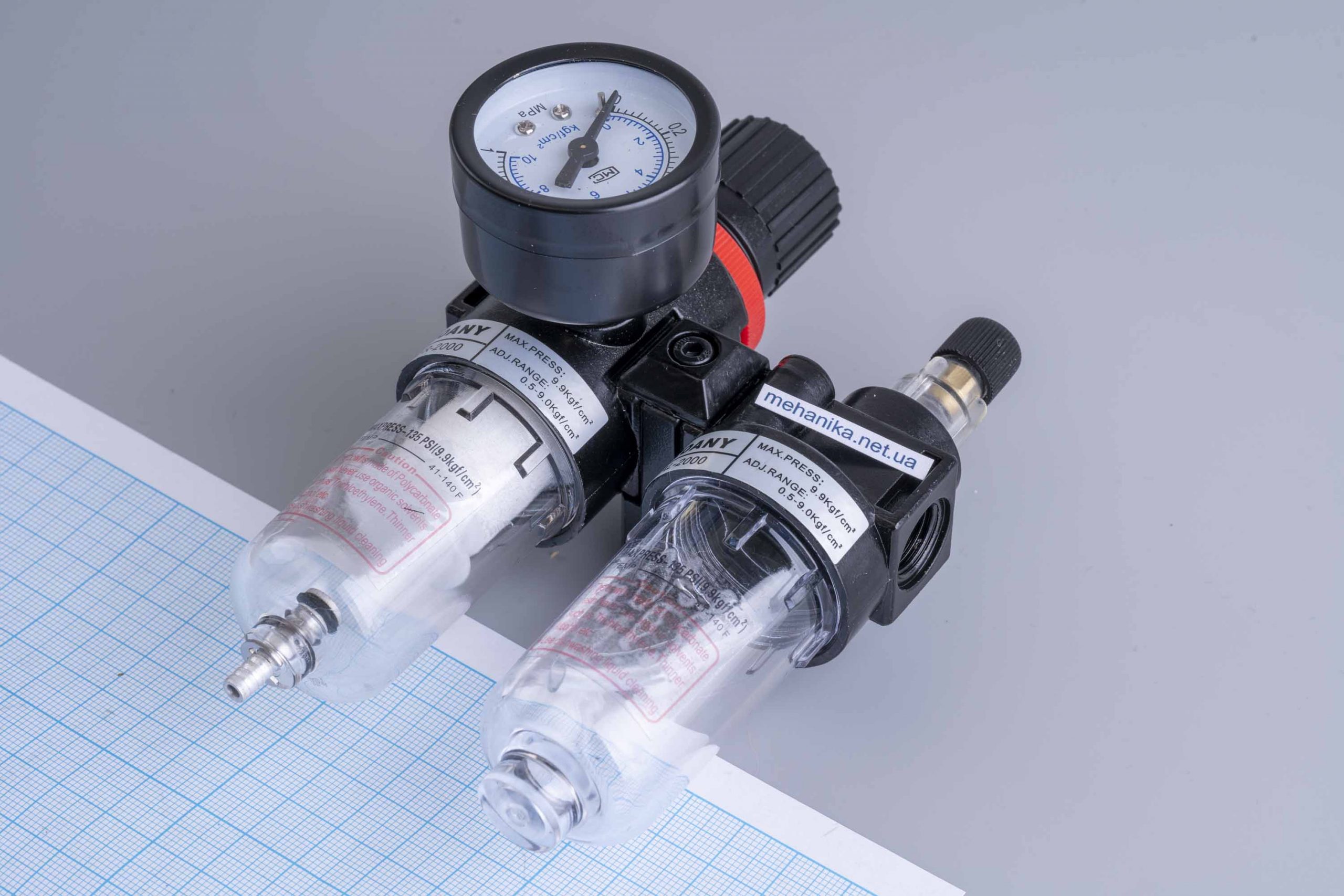

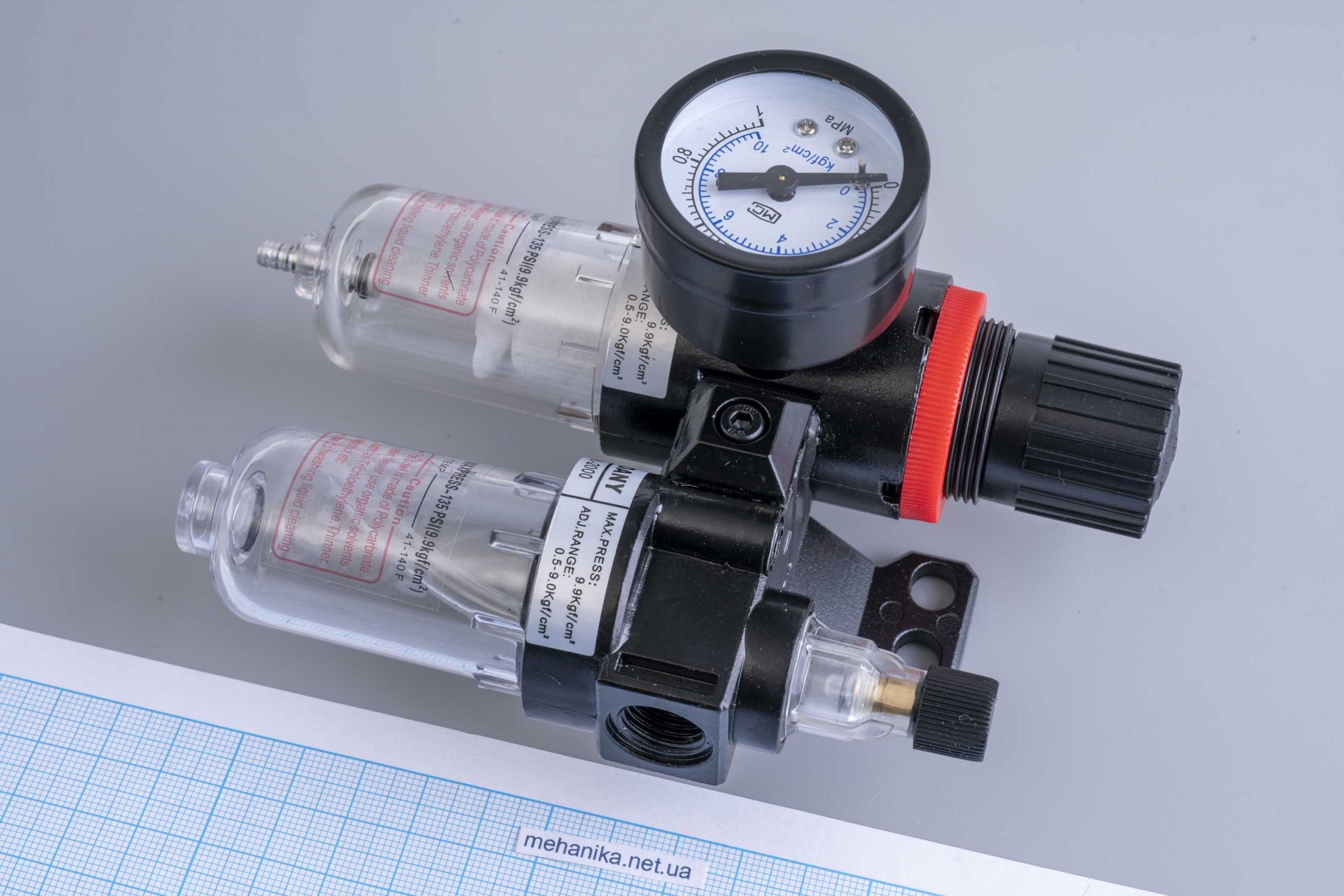

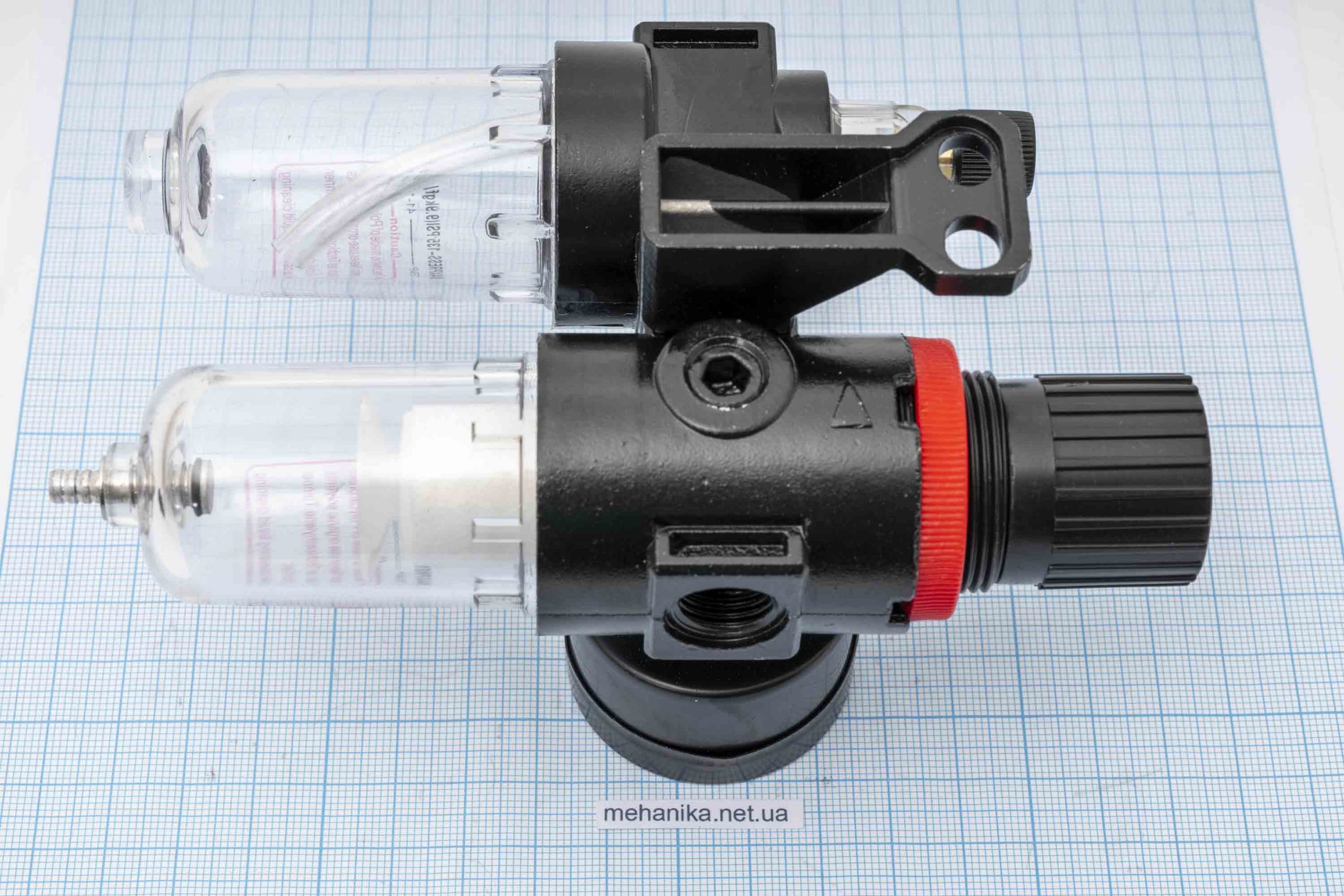

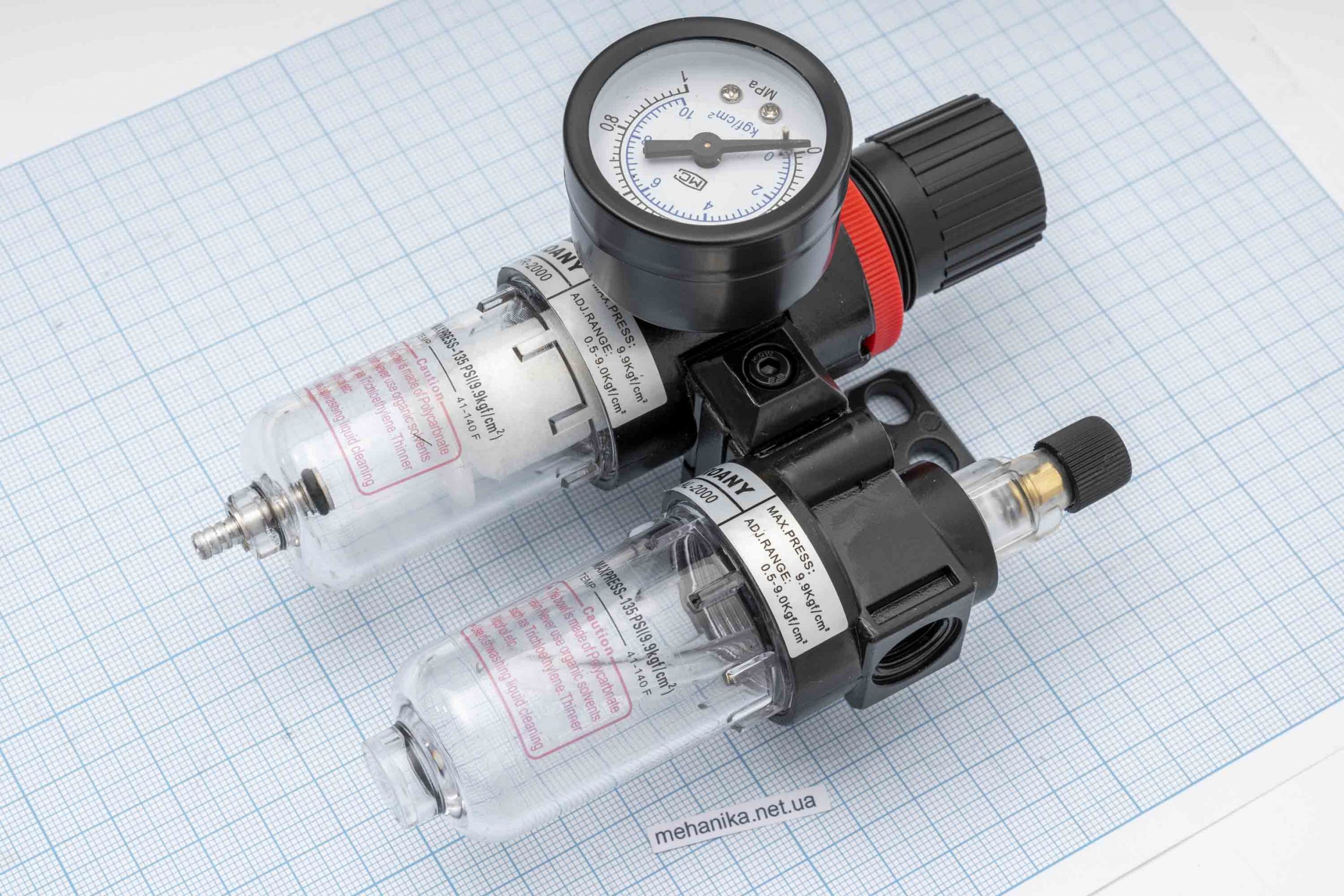

AFC-2000 – блок підготовки стисненого повітря (фільтр-вологовідділювач AFR-2000 + лубрикатор AL-2000) з діапазоном робочого тиску 0.1-1.0 МПа, який застосовується для очищення повітря від пилу, іржі, конденсату, масел та інших домішок, а також для його автоматичного насичення мастильними частинками. Такий компонент пневматичної системи дозволяє зменшити знос обладнання і продовжити термін його служби.
Корисна порада! Найбільша ефективність від блоку підготовки повітря досягається при його установці якомога ближче до інструменту, і якнайдалі від компресора.
Фільтруючий модуль оснащений регулятором вихідного тиску, манометром і клапаном автоматичного скидання конденсату (при відсутності тиску в системі клапан відкритий, при збільшенні тиску – закривається). Тонкість фільтрації становить 40 мкм.
На маслорозпилювачі є елемент управління інтенсивністю подачі масляних крапель на компоненти пневматичного інструменту, що труться.
Резервуари виготовлені з полікарбонату, захисні кожухи для них зі сталі, а корпус з алюмінію з елементами пластику. Таке рішення забезпечує вищий рівень захисту пристрою.
AFC-2000 є невід’ємною частиною для організації робочого місця, де використовується пневматичне обладнання.
Особливості:
- Високий рівень очищення повітря
- Автоматичне скидання зібраної рідини
- Широкий діапазон робочого тиску з можливістю регулювання і підтримання заданої величини
- Відстеження показників тиску в режимі реального часу за допомогою манометра
- Регулювання подачі мастила
- Розбірна конструкція
- Стійкий до корозії корпус
- Простота монтажу
Технічні характеристики:
- Модель: AFC-2000
- Тонкість фільтрації: 40 мкм
- Робочий тиск: 0.1-1.0 МПа
- Максимальний тиск, що витримується: 1.5 МПа
- Максимальна пропускна здатність: 650 л/хв
- Ємність резервуара фільтруючого модуля: 15 мл
- Ємність резервуара лубрикатора: 25 мл
- Тип масла, що рекомендується: ISO VG 32 або аналог
- Різьба отворів підведення/відведення повітря: Rc 1/4″
- Температура навколишнього середовища: +5°С … +60°С
- Конструкція: розбірна
- Матеріал корпусу: алюміній, сталь, пластик
- Матеріал колб: полікарбонат
- Матеріал фільтруючого елемента: мідь
- Габаритні розміри: 88 мм х 85 мм х 156 мм
- Вага: 315 г
