Драйвер крокового двигуна, двофазний TB6600

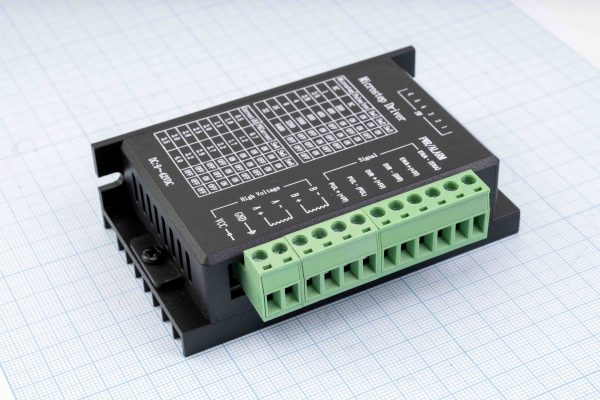

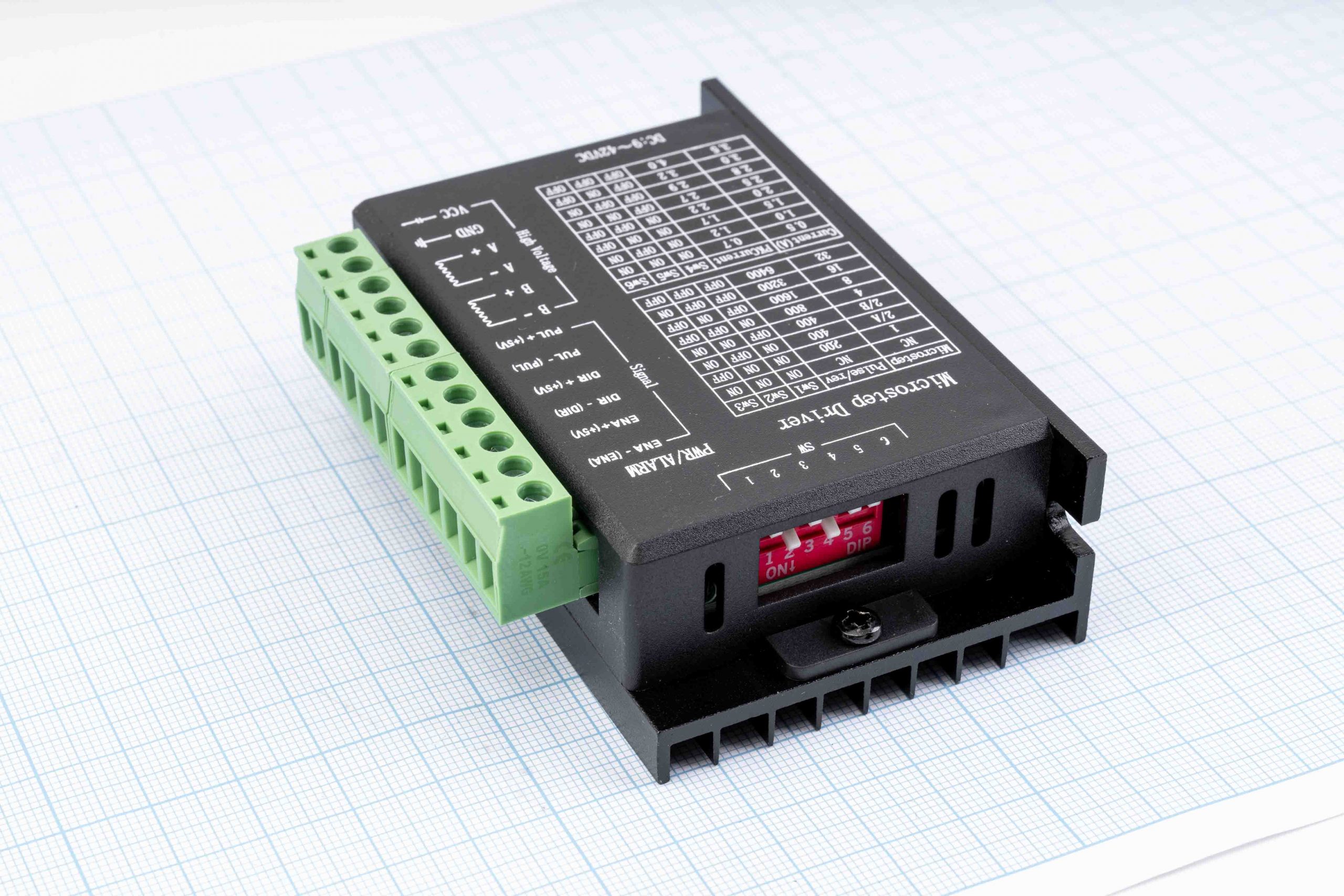

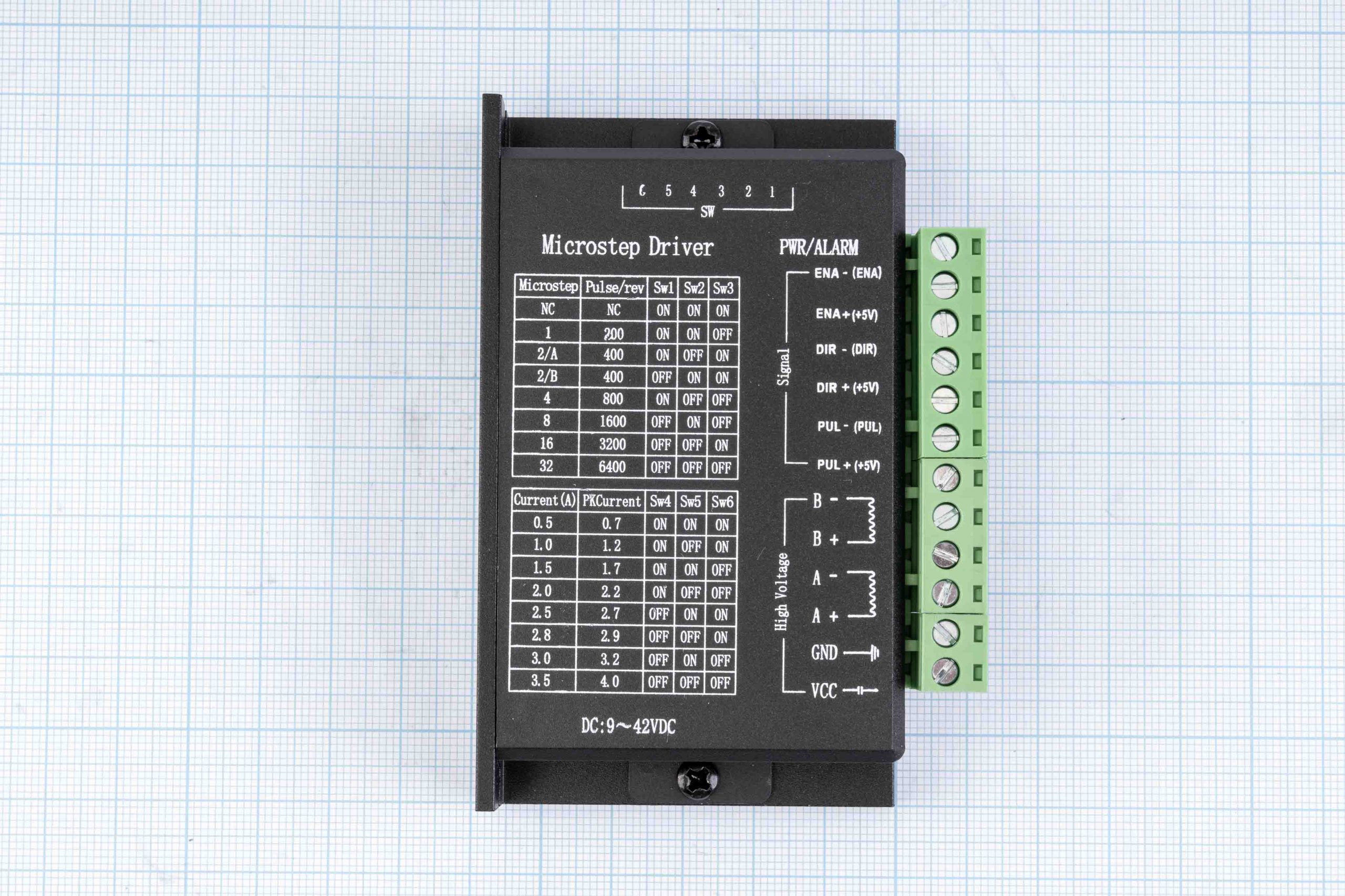

Модуль потужного драйвера крокового двигуна TB6600 4А на базі нової версії мікросхеми TB67S109AFTG. Спроєктована для створення професійних та аматорських систем ЧПУ на потужних крокових двигунах. Драйвер є продовженням популярного драйвера TB6600.
Використання ШИМ модуляції та інтелектуального управління струмом обмоток двигуна дозволяє під’єднати крокові двигуни широкого діапазону напруги живлення та струму – мікросхема обмежить максимальний струм обмоток двигуна на встановленому рівні. Наприклад: можна використовувати кроковий двигун з робочою напругою 5V. При живленні силової частини понад 40V для цього достатньо встановити перемикачами обмеження струму обмоток двигуна відповідно до паспортних даних.

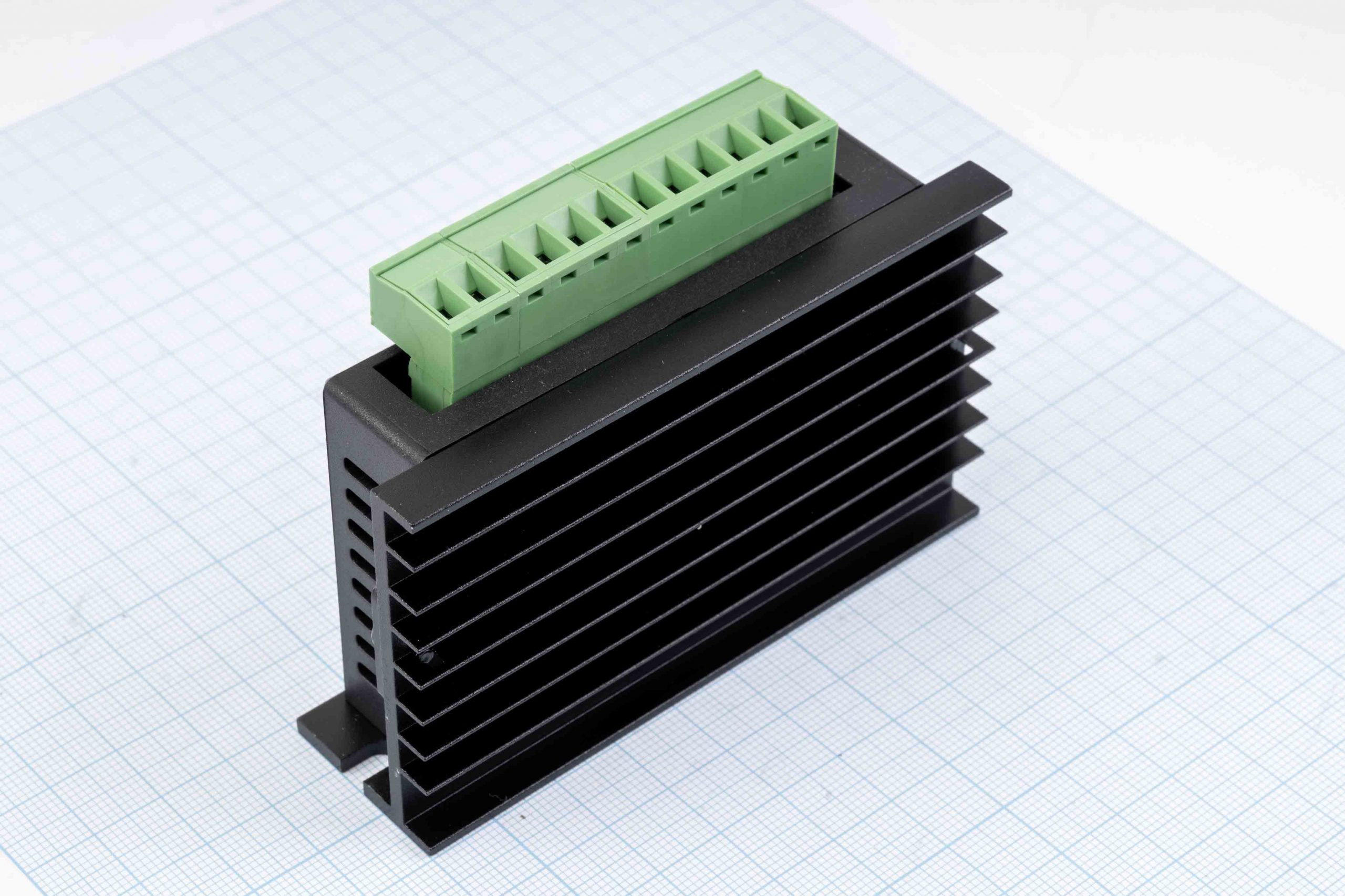

Для відведення тепла від мікросхеми драйвера використано масивний радіатор з можливістю застосування примусового обдування вентилятором у разі важкого температурного режиму роботи драйвера.
Технічні характеристики:
- Напруга живлення схеми керування: 4.75-5.25V
- Напруга живлення силової частини: 9-42V
- Максимальний струм обмоток двигуна: 4А (протягом 100 мс)
- Номінальний тривалий струм: 2А (рекомендовано примусове обдування радіатора)
- Максимальна частота ШИМ: 100 kHz
- Дільники мікрокроку: 1, 1/2, 1/4, 1/8, 1/16, 1/32
- Розміри: 96 мм х 80 мм х 28 мм
Максимальний струм обмежений максимальним струмом мікросхеми драйвера, температурою навколишнього середовища, напругою живлення та режимом роботи двигуна.
