Опис

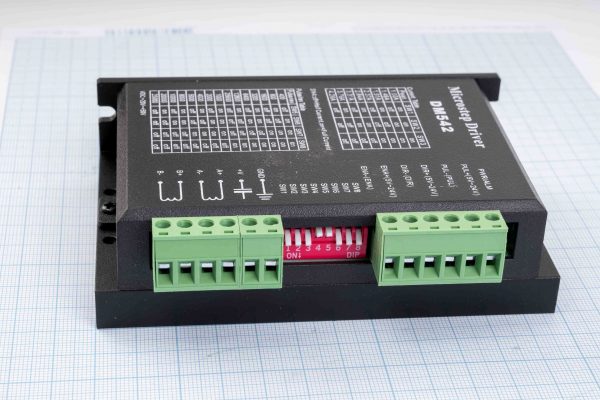

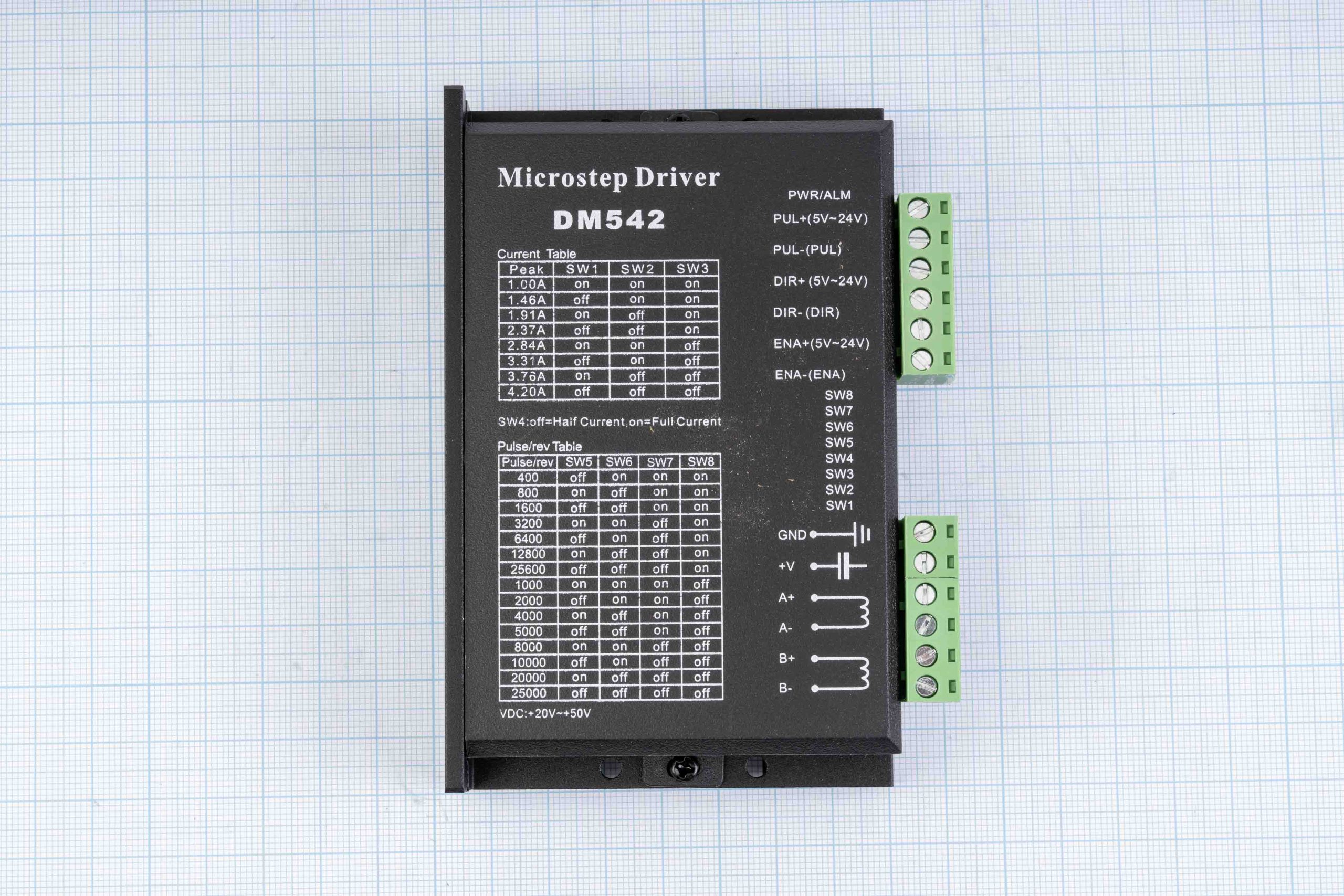

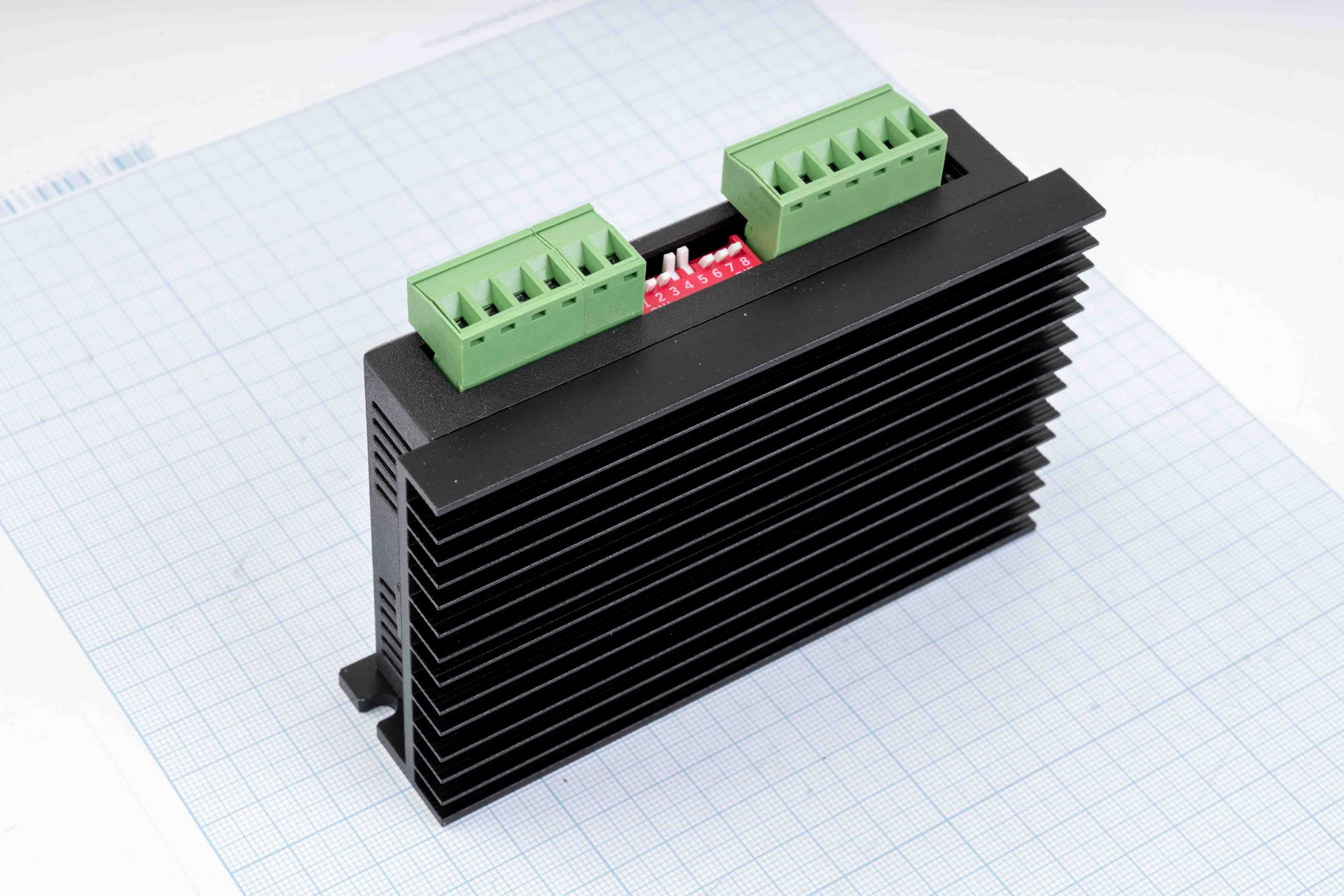

Цифровий контролер двофазного крокового двигуна DM542
ДрайверDM542 – цифровий драйвер, заснований на DSP з удосконаленим алгоритмом керування. Драйвер крокового двигуна має повноцінний цифровий сигнальний процесор, який забезпечує широкий набір функцій керування, налаштувань і контролю. Пристрій має стабільні робочі характеристики; унікальну технологію плавного руху, КД-двигуни з драйвером можуть працювати з набагато меншим шумом, нижчим нагріванням, порівнюючи з іншими драйверами, представленими на ринку. Драйвер має технологію самоналаштування онлайн, тому він може автоматично згенерувати оптимальні параметри для різних двигунів і тим самим забезпечить високу продуктивність.
Підходить для широкого спектра крокових двигунів, від NEMA 17 до NEMA34.
Драйвер DM542 широко використовується в пакувальному, топографічному, маркувальному обладнанні, у вузлах верстатів із ЧПК (ЧПУ). Пристрій ефективний для обладнання, що вимагає низького рівня вібрації й шуму; якість і надійність складання Leadshine дадуть Вам змогу не турбуватися про пропуски і “глюки”, зависання Вашої електроніки.
Як бачимо, такий цифровий драйвер буде кращою від звичайного, попри трохи вищу вартість, позаяк натомість ми отримуємо більше функцій, які несуттєві у звичайних аналогових драйверів.
Технічні характеристики:
- Напруга: 18-50V
- Вихідний струм: 3A
- Вихідний піковий струм: 4.2А
- Вхідна частота імпульсів: до 300 kHz
- Ступінь захисту: IP20
- Формат вхідних імпульсів: PUL/DIR (NPN або PNP)
- Кількість силових виходів: 4 шт
- Розміри: 118 мм х 75 мм х 34 мм
Технічні особливості:
- Компенсація резонансу
- Захист від КЗ обмоток КД, від зворотного ЕРС КД
- Режим утримання ротора КД
- Самодіагностика та система автоматичного конфігурування
- Автоматичне зниження струму при зупинці
- TTL сумісність і оптична гальванічна розв’язка входу
- Оптична гальванічна розв’язка входу
- Захист від перегрівання, перевантаження по струму
- 15 режимів розподілу кроку в десятковій та двійковій системі, до 256 кроків/оборот
