Драйвер крокового двигуна двофазний DM860H
Драйвер крокового двигуна двофазний DM860H
Драйвер крокового двигуна двофазний DM860H

Драйвер крокового двигуна двофазний DM860H

Ремінь зубчастий HTD 3М, 15 мм, із сталевим сердечником, поліуретановий. Тиски зварювальні кутові чавунні (150 мм внутрішній кут)

1,140.00₴

Є в наявності

Артикул: 0942-135-14 Категорія:

Опис

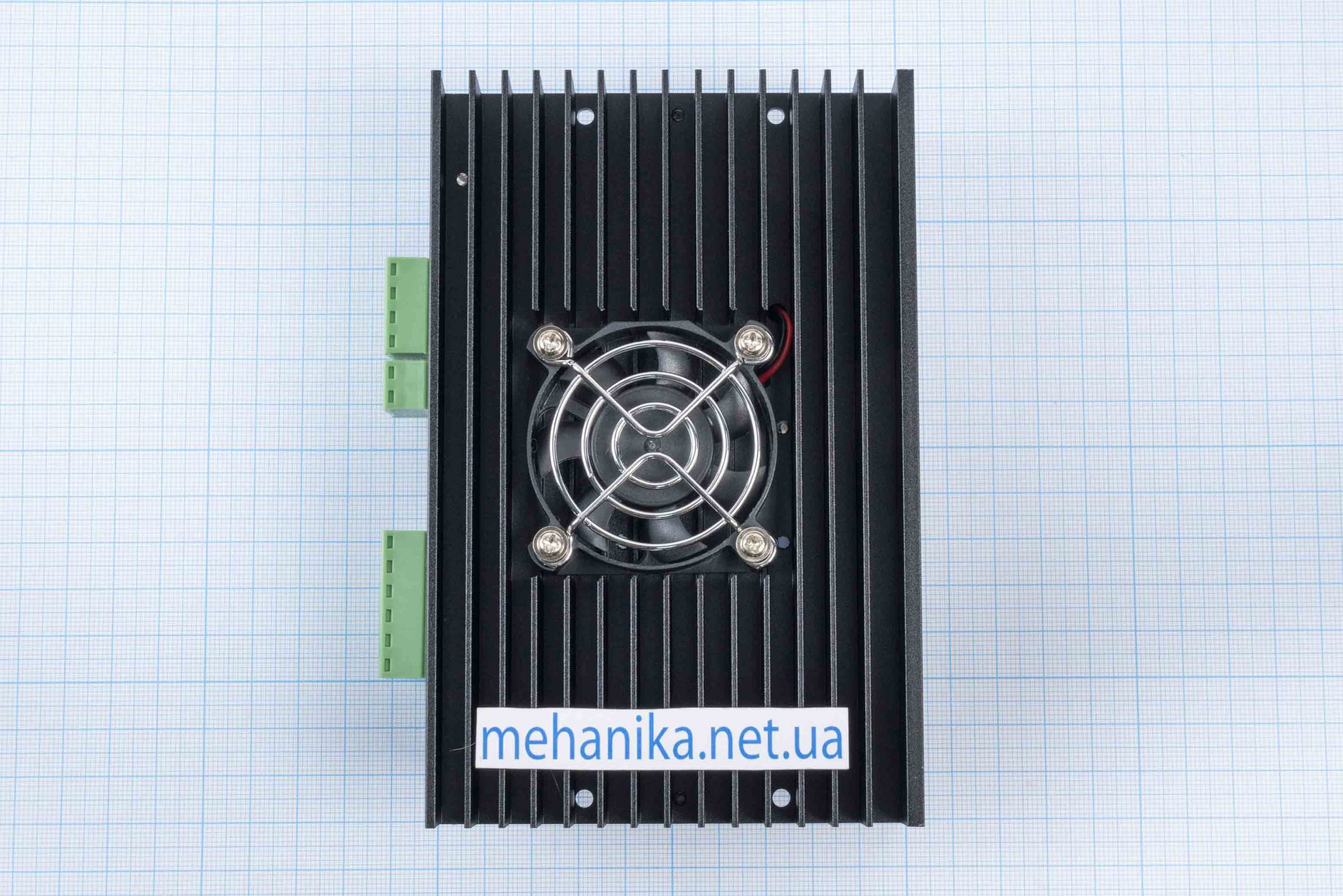

Цифровий контролер двофазного крокового двигуна DM860H

Контролер моделі DM860H, що поставляється від брендового виробника Leadshine, може використовуватися в схемах автоматизації та верстатах з ЧПУ, в яких використовуються крокові двигуни Nema.

Підходить для широкого спектру крокових двигунів, від NEMA розміру 17 до 42. Може використовуватися в різних типах верстатів, таких як X-Y столи, гравірувальні верстати, етикетувальні машини, лазерні різаки, пристрої з ЧПУ і так далі. Зокрема
адаптується до бажаних застосувань з низьким рівнем шуму, низьким рівнем нагрівання, високою швидкістю і високою точністю.

Особливості драйвера:

  • Технологія самотестування та автоматичного налаштування параметрів забезпечує оптимальну реакцію при роботі з різними двигунами
  • 16 ступенів поділу кроку, від 1:2 до 1:256, що встановлюються за допомогою перемикачів DIP
  • Можливість вибору струму утримання (половинний або повний) валу двигуна
  • Оптоізольовані входи, висока стійкість до перешкод
  • Захист від перенапруги, низької напруги живлення і перевантаження по струму

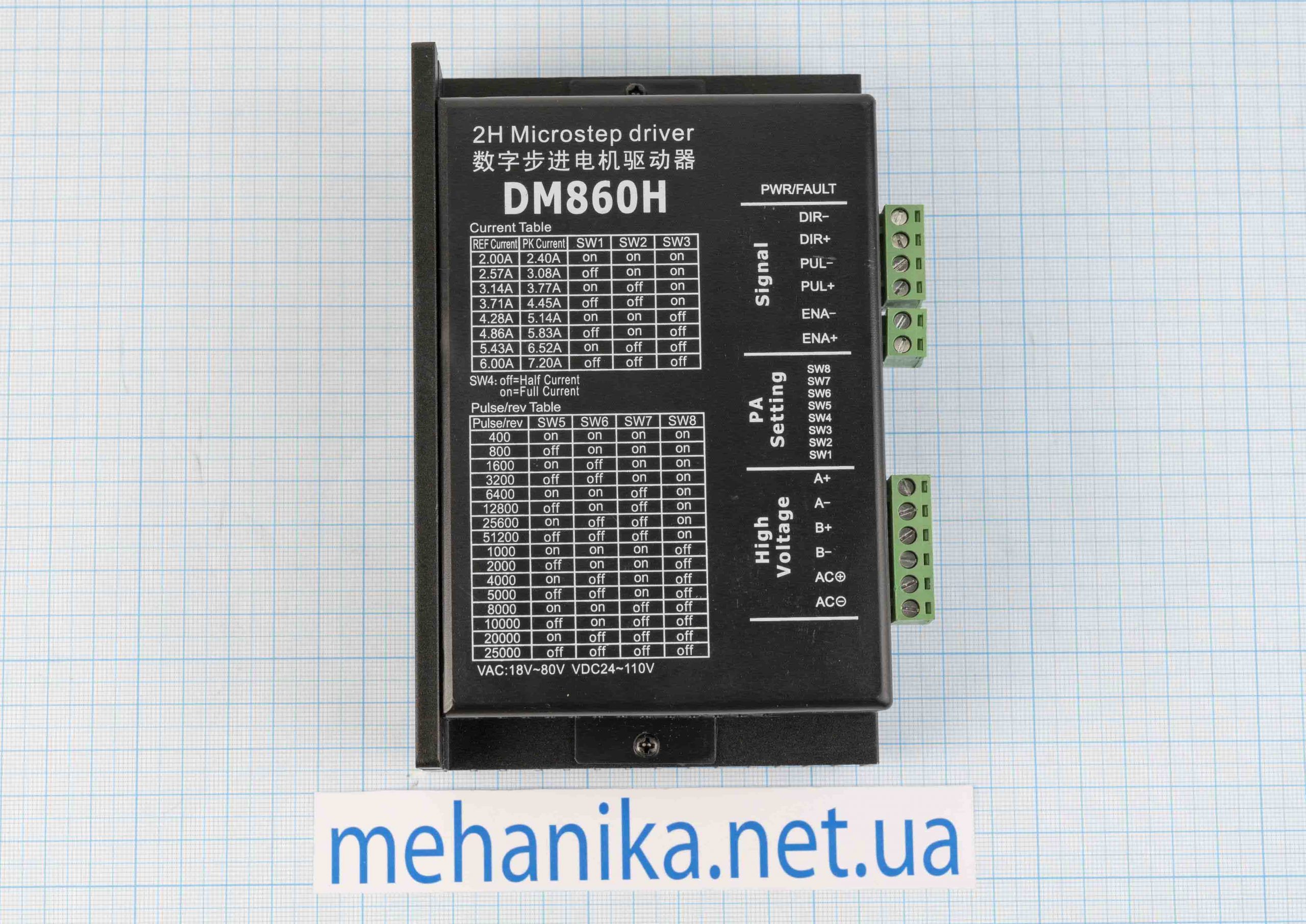

Налаштування мікрокроку:

PU/Rev 400 800 1600 3200 6400 12800 25600 51200 1000 2000 4000 5000 8000 10000 20000 25000
SW8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF
SW7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
SW6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
SW5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF

Налаштування вихідного струму

Робочий, А 2.0 2.57 3.14 3.71 4.28 4.86 5.43 6.0
Піковий, А 2.4 3.08 3.77 4.45 5.14 5.83 6.52 7.2
SW3 ON ON ON ON OFF OFF OFF OFF
SW2 ON ON OFF OFF ON ON OFF OFF
SW1 ON OFF ON OFF ON OFF ON OFF

SW4:    OFF = Половинний струм      ON = Повний струм

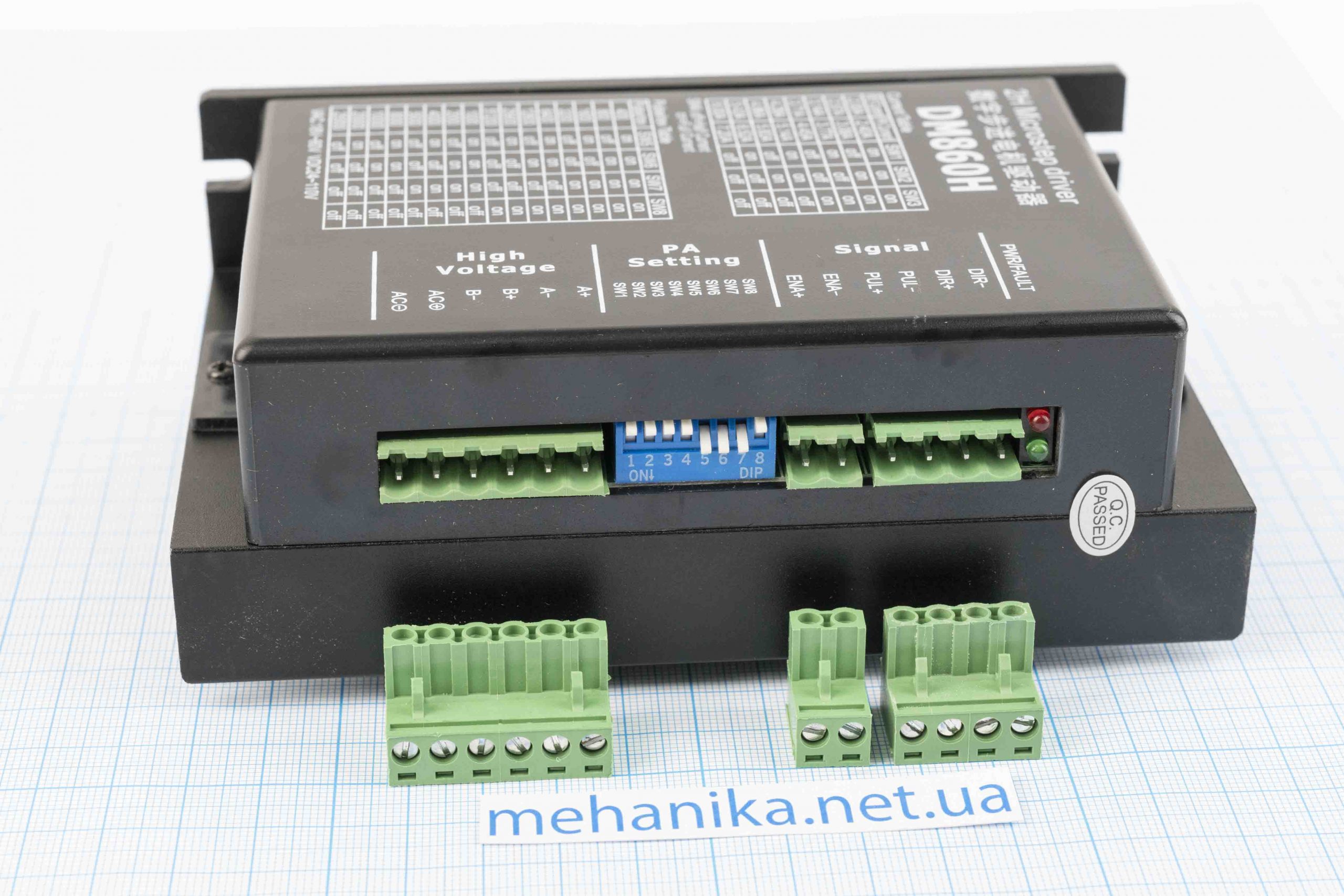

Значення контактів та індикації

Символ Функція Технічні характеристики
PWR Індикатор живлення При включенні світиться зелений індикатор
ALARM Індикатор несправності При перевантаженні струму, підвищеній напрузі та несправності обмоток двигуна загоряється червоний індикатор
DIR- Сигнал напряму або імпульсний сигнал В одноімпульсному (PUL/DIR) режимі надає можливість вибрати напрямок обертання валу двигуна

Потрібно: низький рівень 0-0,5V, високий рівень 4-5V, при використанні напруги, що управляє вище 5V, необхідно використовувати струмообмежувальні резистори (так само стосується сигналів PULSE і ENABLE)
DIR+
PUL- Імпульсний сигнал В одноімпульсному режимі (PUL/DIR) по прямокутному імпульсу драйвер, що управляє, перемістить вал двигуна, в залежності від вибраного мікрокроку, на одну дискрету в напрямку, встановленим сигналом DIR

Потрібно: низький рівень 0-0,5V В, високий рівень 4-5V.

Для надійного відгуку ширина імпульсу має бути більшою за 7.5 мкс.
PUL+
ENA- Сигнал дозволу роботи Сигнал використовується для заборони та дозволу роботи приводу. При подачі сигналу видається заборона працювати. За відсутності сигналу робота приводу дозволена.
ENA+
AC(+) Електроживлення VDC 24-110V

VAC 18-80V
AC(-)
+A, -A Підключення обмоток двигуна
+B, -B

Примітка:

1. Джерело живлення не повинно перевищувати VDC 110V, VAC 80V

2. Рівень вхідного керуючого сигналу становить 5V, якщо використовується живлення вище 5В, то необхідно використовувати струмообмежуючий резистор.

3. Під час перевантаження по струму, підвищеної або зниженої напруги індикатор ALARM блимає, перевірте правильність схеми підключення, поданих напруг і перезапустіть живлення.

4. Коли привід увімкнено, зелений індикатор PWR загоряється.

Технічні характеристики:

  • Напруга живлення: VDC 24-110V або VAC 18-80V
  • Діапазон робочих струмів: 2A-7.2A
  • Ділення кроку: 1:2-1:256
  • Частоти вхідного сигналу: до 200 kHz
  • Логічний сигнал: 16 mA
  • Наявність виходу аварійного сигналу: Ні
  • Наявність порту для зв’язку: Ні
  • Підтримка сигналів управління:
    • PUL/DIR: Так
    • CW/CCW: Ні
