Опис

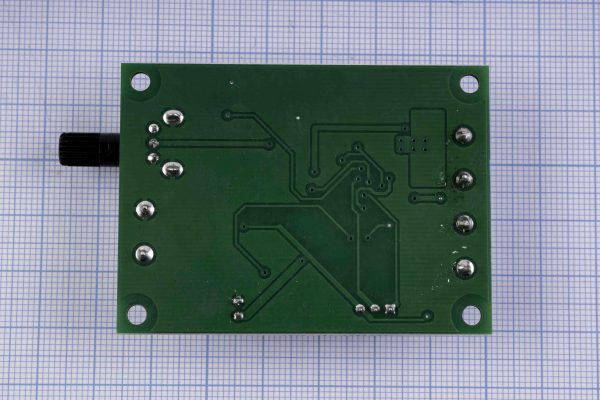

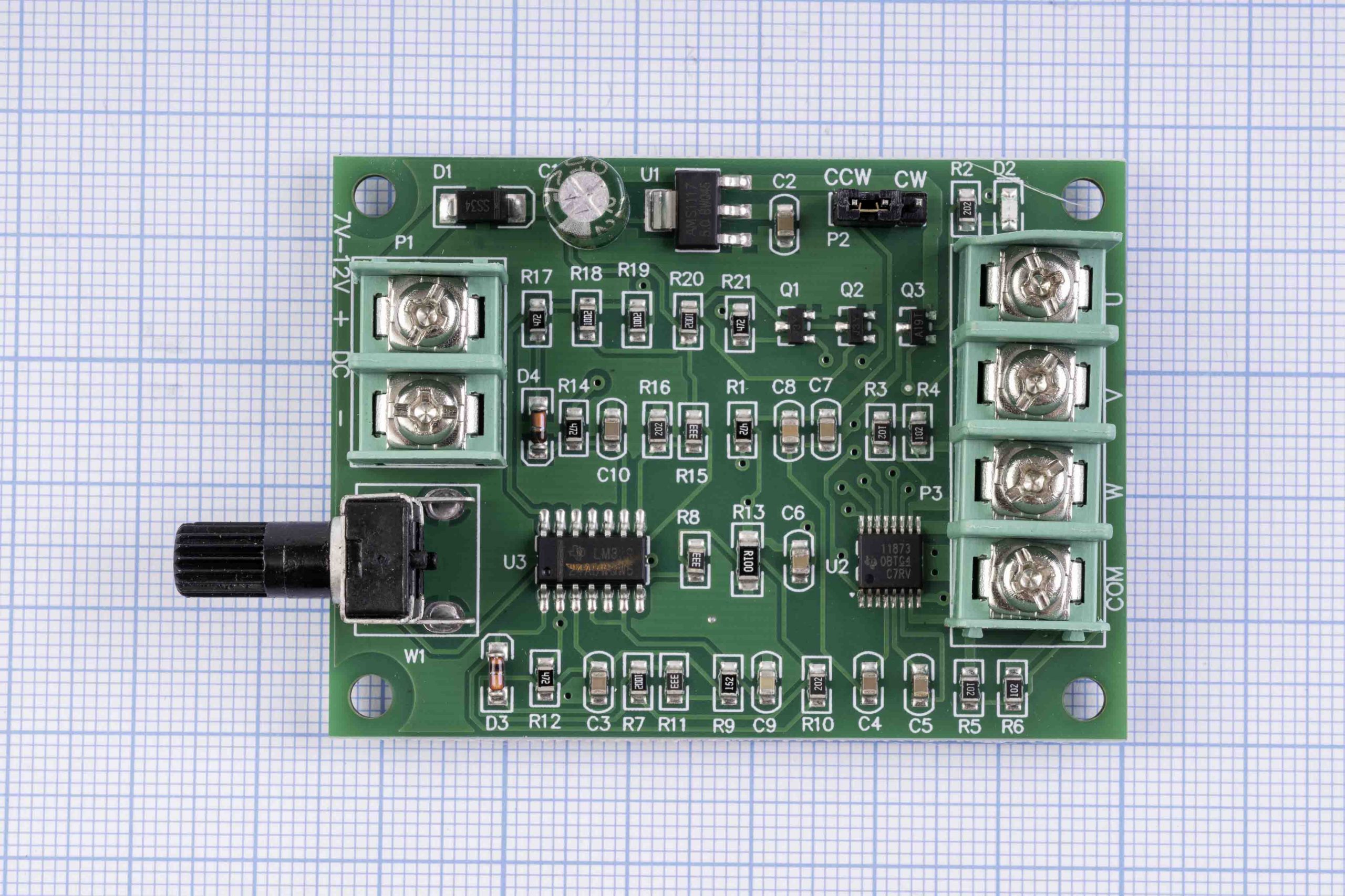

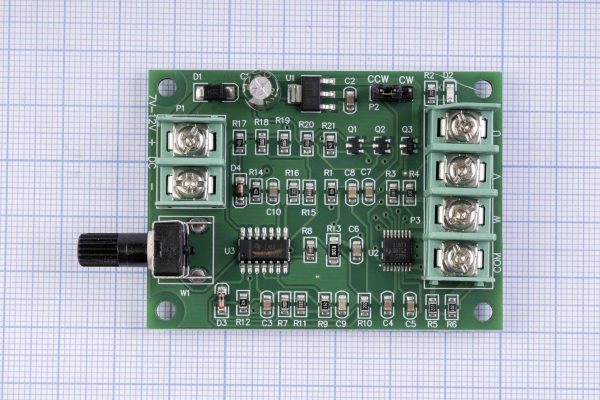

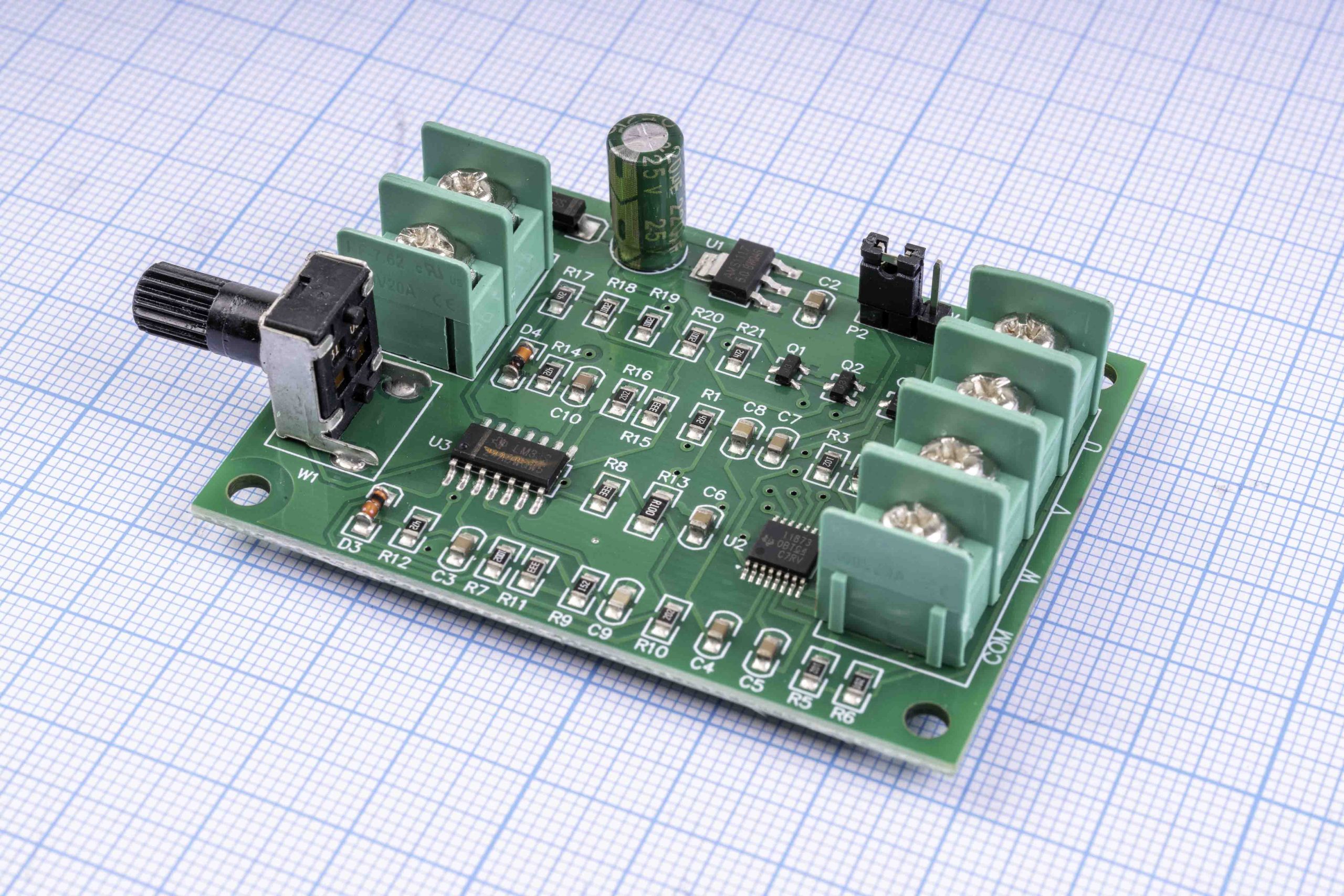

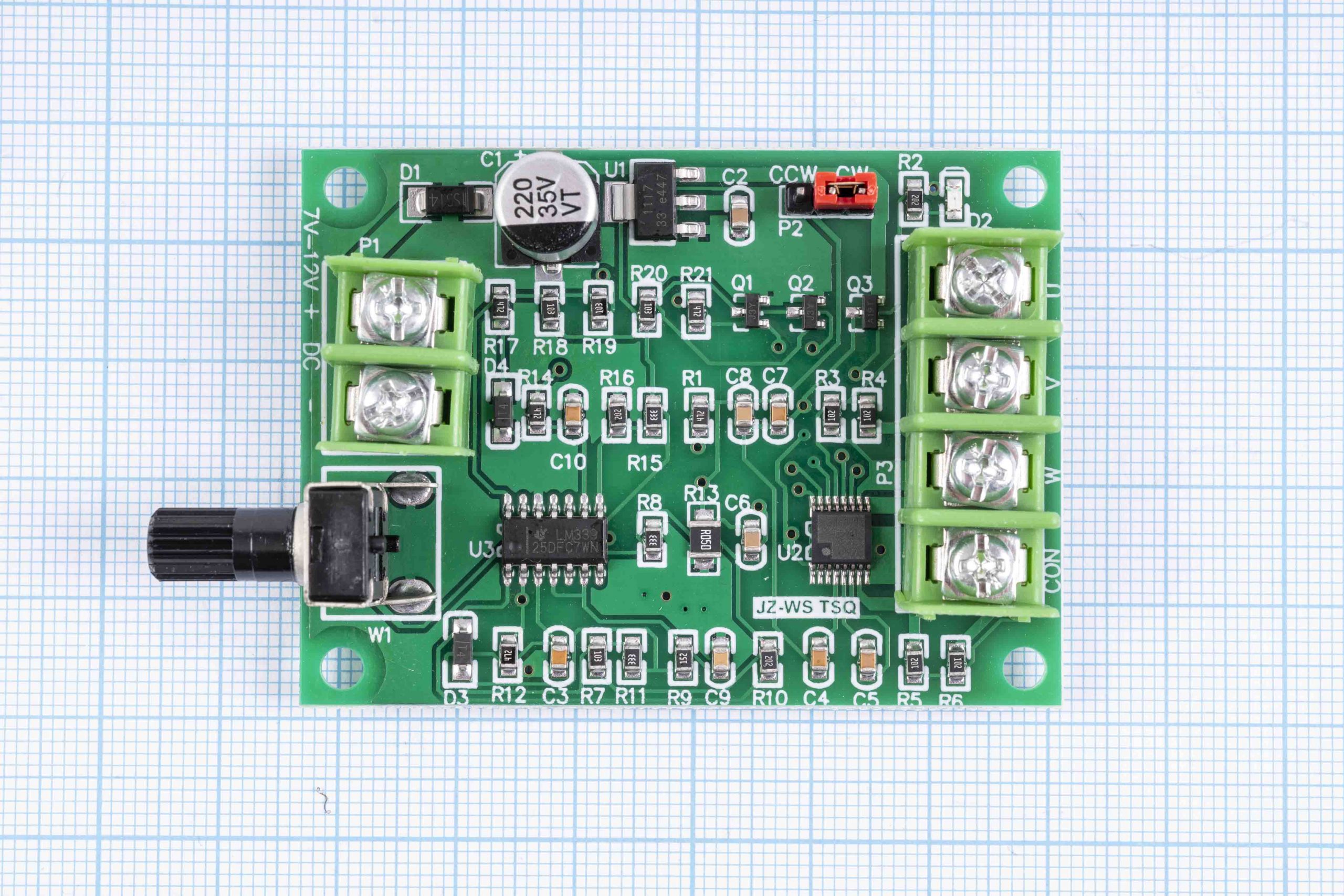

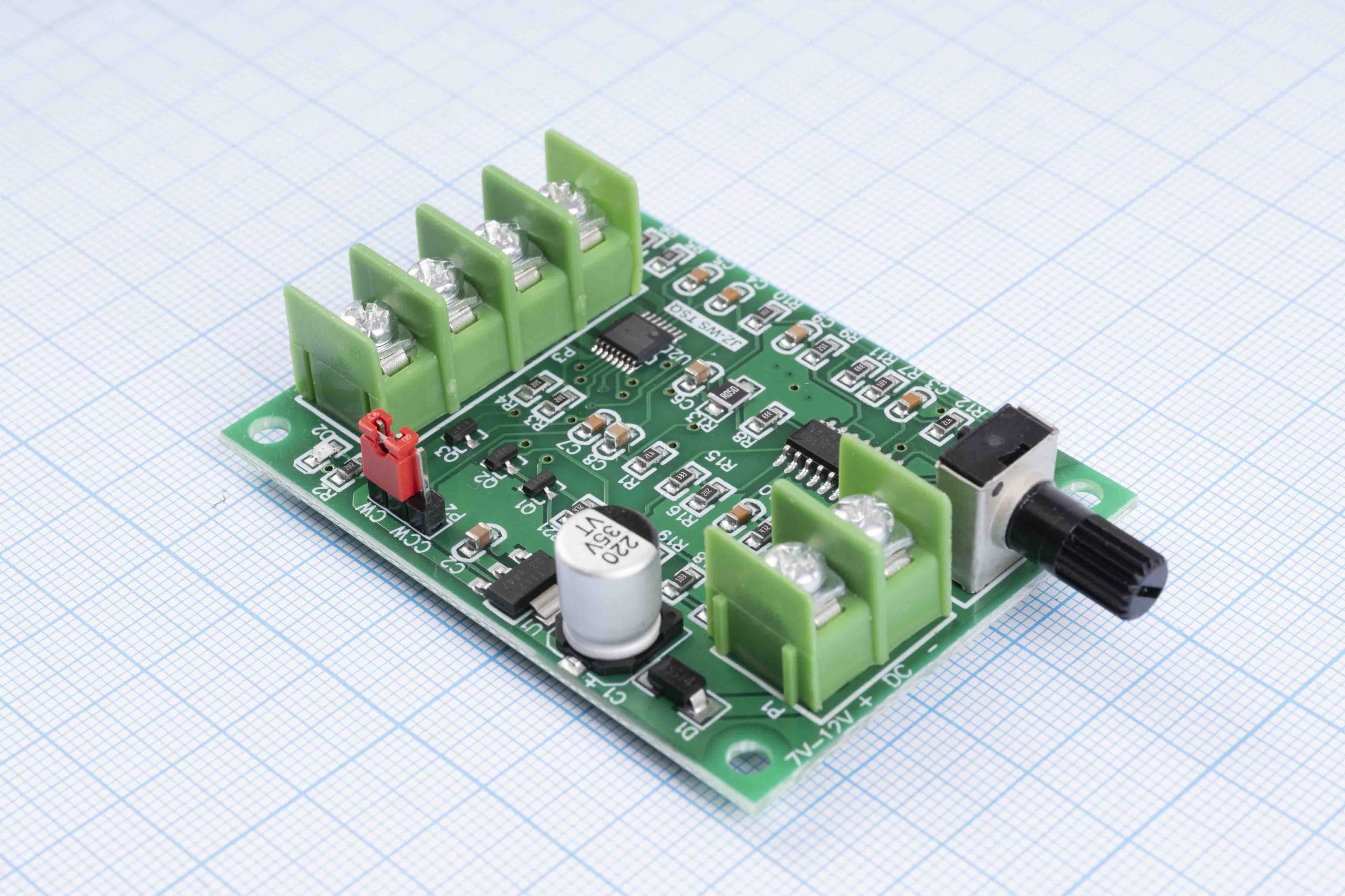

Драйвер XR-103 – це високоефективний контролер для керування безщітковими двигунами постійного струму. Він забезпечує стабільну роботу двигуна, оптимізуючи швидкість та потужність для різноманітних електронних проектів і механізмів. Підходить для використання в радіокерованих моделях, вентиляторних системах, дронах та інших пристроях, що потребують точного керування.
Драйвер XR-103 може керувати 3-провідними або 4-провідними безщітковими двигунами без датчика Холла, такими як безщіткові двигуни від жорстких дисків або оптичних приводів. Плата має захист від зворотної напруги, захист від перевантаження по струму та захист від короткого замикання.
Як визначити COM порт 4-провідного двигуна якщо вони всі одного кольору:
- Виміряйте опір усіх 4 контактів двигуна (бажана довжина проводів близько 1 метра)
- Один із контактів, на відміну від трьох інших, матиме менший опір, ніж інші, цей контакт і буде – СОМ.
- Плата драйвера автоматично розпізнає 3-провідний або 4-провідний безщітковий двигун, а 4-провідний безщітковий двигун також можна відключити від лінії COM.
Технічні характеристики:
- Робоча напруга: DC 7-12V
- Номінальний струм: до 1.2 А
- Тип двигуна: безщітковий двигун постійного струму (BLDC/Brushless)
- Кількість проводів: підтримка 3-провідних і 4-провідних двигунів без датчика Холла
- Швидкість двигуна: регулюється завдяки PWM (ШІМ) керуванню
- Управління перетворенням фази: так
- Захист від зворотного підключення напруги: так
- Захист від перевантаження за струмом: так
- Захист від короткого замикання: так
- Габарити: 75 мм х 46 мм х 15 мм
- Вага: 22 грами
Особливості:
- Легка установка та підключення
- Висока стабільність роботи
- Компактні розміри та невелика вага
- Ідеально підходить для малих та середніх проектів
Драйвер XR-103 стане надійним компонентом для ваших електронних пристроїв, забезпечуючи точне керування і тривалий термін служби.
